Номер по Госреестру СИ: 73353-18
73353-18 Калибраторы давления
(FLUKE 729)
Назначение средства измерений:
Калибраторы давления серии FLUKE 729 (далее по тексту - калибраторы)
предназначены для измерений и воспроизведения единицы избыточного давления газа, в том числе давления - разрежения, напряжения и силы постоянного тока, а также воспроизведения постоянного тока и измерений (при помощи внешнего термопреобразователя сопротивления) и преобразования температуры.
Внешний вид.
Калибраторы давления
Рисунок № 1
Программное обеспечение
Калибраторы имеют встроенное метрологически значимое ПО Firmware.
Встроенное ПО Firmware осуществляет функции сбора, хранения, обработки и представления измерительной информации. Также встроенное ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор пользователем единиц измерений, разрядности отображения результатов измерений, скорости измерений, языка меню и другие.
Калибраторы могут взаимодействовать с устройствами по протоколу HART. В калибраторе предусмотрен дополнительный резистор HART 250 Ом, упрощающий совместное использование прибора с устройствами для обмена данными (коммуникаторами) на базе протокола HART.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Тип ПО |
встроенное |
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер) ПО, не ниже |
0.1.01 |
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится в свидетельство о поверке и (или) на паспорт калибратора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам давления серии FLUKE 729
ГОСТ Р 8.802-2012 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 + 30 А»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Техническая документация предоставленная предприятием-изготовителем
Поверка
Поверкаосуществляется по документу МП 202-017-2018 «Калибраторы давления серии FLUKE 729. Методика поверки», утвержденному ФГУП «ВНИИМС» 31.05.18г.
Основные средства поверки:
Манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14).
Манометры грузопоршневые МП-60 (Регистрационный № 58794-14).
Манометр грузопоршневой Ruska 2465, (Регистрационный № 28674-05).
Мультиметр цифровой прецизионный 8508А, (Регистрационный № 25984-14).
Калибратор многофункциональный FLUKE 5502E, (Регистрационный № 55804-13).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R), (Регистрационный № 52489-13).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска каучукового клейма наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «FLUKE Corporation», СШААдрес: 6920 Seaway Blvd, Everett, WA 98203
Телефон: (877) 355-3225
Web-сайт: http://en-us.fluke.com/
Завод-изготовитель:
ANHUI SHIFU INSTRUMENTS CO., LTD, Китай
No. 66, Longteng Road, Jiujiang Economic Development Zone, Wuhu, 241000, Anhui, China
Заявитель
Общество с ограниченной ответственностью «Флюк СИАЙЭС» (ООО «Флюк СИАЙЭС»)
Адрес: 125167, Москва, Ленинградский проспект, д. 37, корпус 9. ИНН 7714829526.
Телефон: (495) 664-75-12
Web-сайт: http://www.fluke.com/fluke/ruru/home/default
E-mail: info@fluke.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Калибраторы представляют собой многофункциональные портативные измерительные приборы.
Принцип действия калибраторов основан на преобразовании измеряемого давления в электрический сигнал. При воздействии давления на резонансно-частотные сенсоры происходит изменение электрического сигнала. Электрический сигнал передается на микроконтроллер и преобразуется в цифровой код.
Измерение силы тока и напряжения основано на аналогово-цифровом преобразовании параметров электрических сигналов в цифровой код и передаче его в микроконтроллер, управляющий калибратором.
Воспроизведение давления производится при помощи встроенного электрического насоса, работающего от аккумуляторной батареи. Насос нагнетает атмосферный воздух во внутренний резервуар, из которого при помощи соленоидных клапанов дозированно воздух поступает в рабочий объем калибратора, соединенный с датчиком давления. Калибратор в режиме воспроизведения давления автоматически поддерживает заданную величину давления.
На передней панели калибраторов расположены жидкокристаллический дисплей и функциональные клавиши, позволяющие выбрать различные единицы измерений давления и режимы работы. На боковых панелях калибратора расположены порты прибора:
-
- порт зарядного устройства батареи;
-
- порт USB;
-
- кнопка и разъем для слива конденсата;
-
- порт для подключения внешнего термометра сопротивления;
-
- порты для подключения давления и внешних модулей давления.
Код заказа FLUKE 729
FLUKE 729 |
X |
FC |
Верхний предел измерений, выраженный фунтах на квадратный дюйм |
в | |
Наличие интегрированной системы мониторинга состояния, беспроводных тестовых инструментов и программного обеспечения для | ||
управления данными - Fluke Connect® |
Функция измерений и преобразования температуры в калибраторе реализована при помощи подключаемого внешнего термопреобразователя сопротивления (ТС) с НСХ типа «Pt100» (по ГОСТ 6651-2009) утвержденного типа, не входящего в комплект поставки калибратора.
В качестве внешних модулей давления допустимо использовать модули давления Fluke

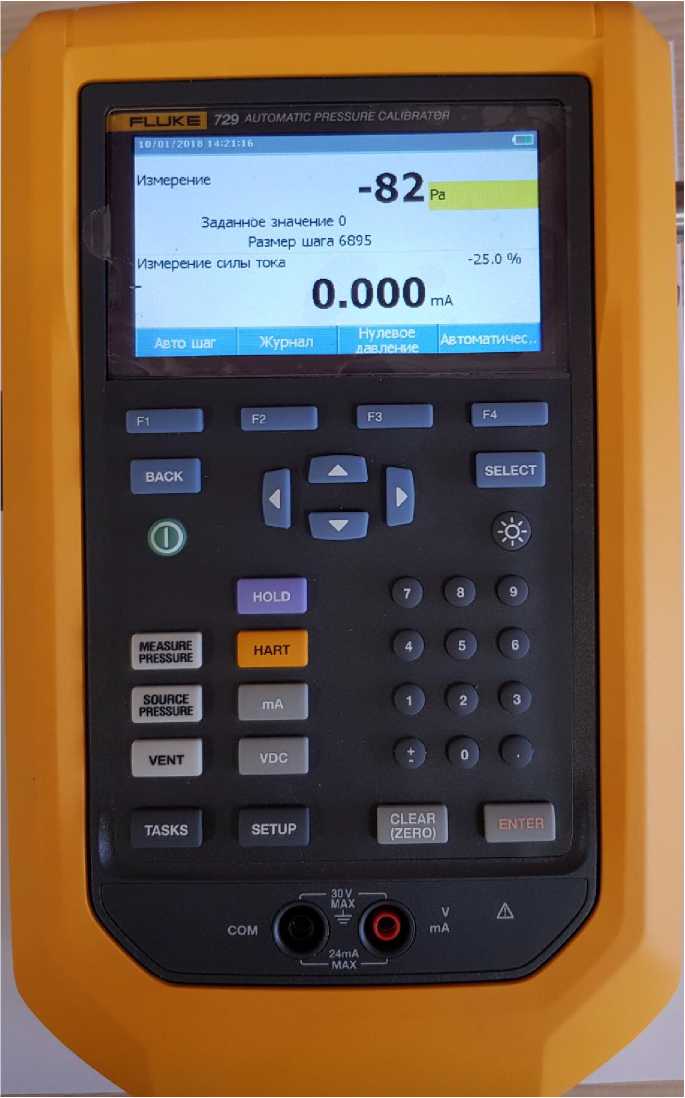

Общий вид калибраторов представлен на рисунке 1.
Рисунок 1 - Общий вид калибраторов
Пломбирование калибраторов не предусмотрено.
Комплект поставки приведен в таблице 4.
Таблица 4-комплект поставки
Наименование |
Обозначение |
Количество |
Калибратор |
FLUKE 729 |
1 |
Паспорт |
1 экз. | |
Методика поверки |
МП 202-017-2018 |
1 экз. |
Кобура |
1 | |
Литий-ионный аккумулятор |
ВР729 |
1 |
Адаптер питания |
1 | |
Измерительные провода |
2 | |
Зажимы типа «крючок» |
2 | |
Зажимы типа «крокодил» |
2 |
Основные метрологические и технические характеристики калибраторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Модель калибратора |
Диапазон измерений избыточного давления -разрежения, кПа |
Пределы основной допускаемой приведенной погрешности измерений давления (к диапазону измерений) | |
729 30G |
от -82,73 до 206,84 |
±0,02% | |
729 150G |
от -82,73 до 1034,21 |
±0,02% | |
729 300G |
от -82,73 до 2068,43 |
±0,02% | |
729 30G FC |
от -82,73 до 206,84 |
±0,02% | |
729 150G FC |
от -82,73 до 1034,21 |
±0,02% | |
729 300G FC |
от -82,73 до 2068,43 |
±0,02% | |
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности при измерении давления, вызванной отклонением температуры от нормальных условий (от +15 до +35 °С), % от диапазона измерений, для диапазонов температур от -10 до +15°C и от +35 до +50°C, % |
±0,04 |
Продолжение таблицы 2
Диапазон измерений и генерирования постоянного тока, мА |
от 0 до 24 |
Пределы допускаемой абсолютной погрешности измерений и генерирования постоянного тока, мА |
±(0,01 % от ИВ +0,002 мА) |
Диапазон измерений напряжения, В |
от 0 до +30 |
Пределы допускаемой абсолютной погрешности измерений напряжения, В |
±(0,01 % от ИВ +0,002 В) |
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности при измерениях силы тока и напряжения, и генерировании силы тока, для диапазонов температур от -10 до +18°C и от +28 до +50°C, % |
±0,002 |
Диапазон измерений электрического сопротивления внешнего ТС (в температурном эквиваленте), °С |
от -50 до +150 |
Пределы допускаемой абсолютной погрешности преобразования сигналов электрического сопротивления внешнего ТС в температуру (бе з учета допускаемого отклонения от НСХ первичного ТС), °С |
±0,1 |
Примечание: Максимальная нагрузка на источник мА- 1200 Ом Если включен коммуникационный резистор HART, максимальная нагрузка 950 Ом Допускается применение калибраторов давления с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ. |
Таблица 3 - Общие технические характеристики
Наименование характеристики |
Значение характеристики |
Нормальные условия эксплуатации: - диапазон температуры окружающей среды, °С |
от +15 до +35 |
Рабочие условия эксплуатации: - диапазон температуры окружающей среды, °С |
От -10 до +50 |
- относительная влажность, % не более |
95 (от +10 до +30°С), |
- атмосферное давление, кПа |
75 (от +30 до +40°С), 45 (от +40 до +50°С) от 70,1 до 106,7 |
Напряжение питания постоянного тока, В |
14,4 |
Масса, кг, не более |
2,95 |
Габаритные размеры, мм: не более - длина |
180 |
- ширина |
70 |
- высота |
280 |
Средняя наработка на отказ, ч, не менее |
30000 |
Срок службы, лет, не менее |
3,5 |
