Номер по Госреестру СИ: 73382-18
73382-18 Манометры цифровые
(LEO, LEX, ECO, dV)
Назначение средства измерений:
Манометры цифровые LEO, LEX, ECO, dV (далее по тексту - манометры) предназначены для измерений избыточного, абсолютного и разности давлений жидкостей и газов, а также разрежения газов с отображением текущего значения давления на цифровом дисплее, в том числе преобразований в нормированный аналоговый выходной сигнал постоянного тока, напряжения или цифровой код.
Соответствуют уровню рабочих эталонов 1-го, 2-го и 3-го разрядов согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Росстантарта № 1339 от 29.06.2018 г.; рабочих эталонов 2-го и 3-го разрядов согласно ГОСТ Р 8.840-2013; рабочих эталонов 2-го разряда согласно ГОСТ 8.187-76.

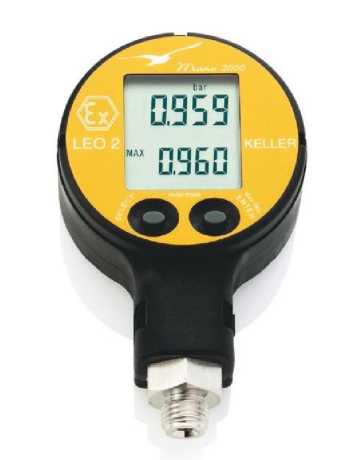

Внешний вид.
Манометры цифровые
Рисунок № 1

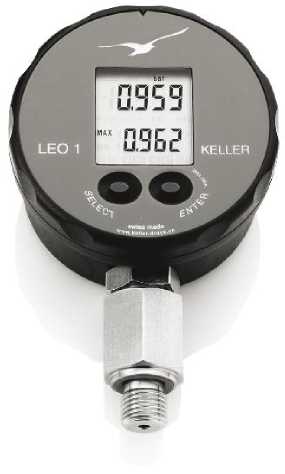

Внешний вид.
Манометры цифровые
Рисунок № 2

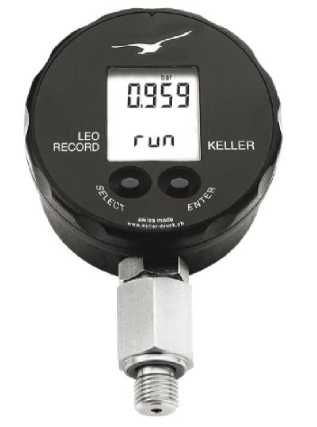

Внешний вид.
Манометры цифровые
Рисунок № 3

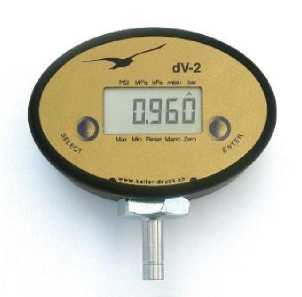

Внешний вид.
Манометры цифровые
Рисунок № 4

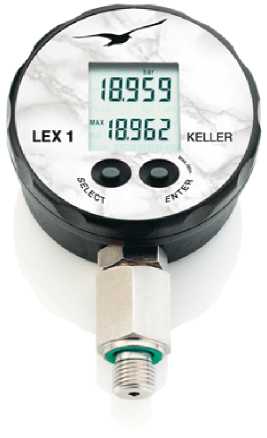

Внешний вид.
Манометры цифровые
Рисунок № 5

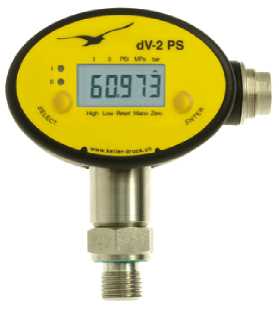

Внешний вид.
Манометры цифровые
Рисунок № 6

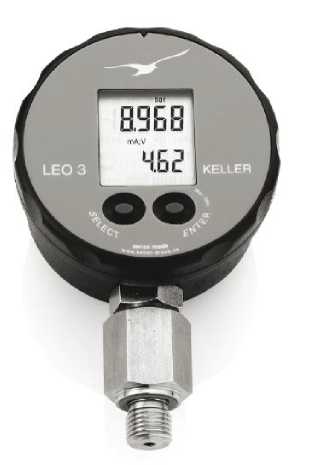

Внешний вид.
Манометры цифровые
Рисунок № 7

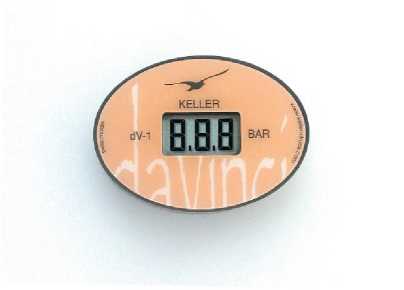

Внешний вид.
Манометры цифровые
Рисунок № 8
Внешний вид.
Манометры цифровые
Рисунок № 9
Внешний вид.
Манометры цифровые
Рисунок № 10
Программное обеспечение
Манометры функционируют под управлением встроенного программного обеспечения (ПО). ПО выполняет следующие функции: считывание информации, хранение калибровочных констант, преобразование полученных данных с учетом калибровочных констант и передачу результата на блоки выдачи аналогового и цифрового сигнала (только для манометров с цифровым выходом RS485), а также отображение измеренного значения на дисплей. Так же ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор единиц измерения, разрядности отображения результатов измерений, языка меню и другие.
Влияние встроенного ПО преобразователей учтено при нормировании метрологических характеристик.
Уровень защиты встроенного ПО согласно Р 50.2.077-2014 соответствует уровню «высокий» для манометров LEO 1, LEO 2, ECO 2, dv-1, dv-1-OEM, dv-2, dv-2 Cool и «средний» для манометров LEO 3, LEO 5, LEX 1, LEO RECORD, dv-2 PS.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) ПО |
Значение |
Идентификационное наименование ПО |
XEMK'S s30c |
Номер версии (идентификационный номер) ПО |
не ниже 5.20 |
Знак утверждения типа
Знак утверждения типананосится на корпус манометра методом наклейки или иным методом, на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам цифровым LEO, LEX, ECO, dV
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Росстантарта № 1339 от 29.06.2018 г.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1 -106 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 •IO4 Па
Техническая документация компании «KELLER AG fur Druckmesstechnik», Швейцария
Поверка
Поверкаосуществляется по документу МП 231-0058-2018 «ГСИ. Манометры цифровые LEO, LEX, ECO, dV. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 августа 2018 г.
Основные средства поверки:
Манометры грузопоршневые МП (регистрационный номер 58794-14, 52189-16). Калибраторы давления пневматические Метран-505 Воздух (регистрационный номер 42701-09)
Калибраторы многофункциональные и коммуникаторы BEAMEX MC6 (-R)
(регистрационный номер 52489-13).
Барометры образцовые переносные БОП-1 М (регистрационный номер 26469-17). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) корпус манометра.
Изготовитель
Компания «KELLER AG fur Druckmesstechnik», Швейцария Адрес: St. Gallerstrasse 119 CH-8404 Winterthur, Switzerland Телефон: +41/ (0) 52-235-25-25, факс: +41/ (0) 52-235-25-00
Заявитель
Общество с ограниченной ответственностью «Измерение и Контроль» (ООО «Измеркон»)
Адрес:196240, г. Санкт-Петербург, Пулковское шоссе д.9 к.3.
Телефон/факс: +7 (812) 309-56-05
Web-сайт: izmerkon.ru
E-mail: office@izmerkon.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя манометра.
В качестве чувствительного элемента преобразователя используется пластина поликристаллического кремния с мембраной, на которую нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Измеряемое давление вызывает деформацию мембраны, которая приводит к изменению сопротивления пьезорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок манометра для усиления и преобразования в цифровой код. Конструктивно манометры выполнены в виде единого корпуса, в котором находятся первичный преобразователь и электронный блок. Измеряемое давление подается через штуцер в рабочую полость прибора. Значения измеряемого давления индицируются на встроенном дисплее.
Манометры выпускаются в 12 модификациях, отличающихся диапазоном измерений, классом точности, максимально допускаемым давлением, габаритами, наличием дополнительного аналогового выходного сигнала и цифрового интерфейса.
При выборе через меню прибора, давление может быть отображено в одной из следующих единиц измерений давления: бар, мбар, гПа, кПа, МПа, psi, кгс/см2, м вод. ст., мм рт. ст.
Манометры модификаций ECO 2, LEO 1, LEO 2, LEХ 1 и LEO RECORD с обозначением «Ei» изготавливаются во взрывозащищенном исполнении «искробезопасная электрическая цепь» и могут применяться во взрывоопасных зонах.
Пломбировка корпуса манометра не предусмотрена.
Общий вид манометров приведен на рисунках 1 - 12.

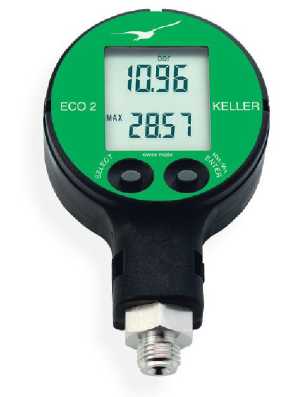

Рисунок 1 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация ECO 2
KELLER
Рисунок 2 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация LEX 1
Рисунок 3 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация dV-2
Рисунок 4 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация dV-2 PS

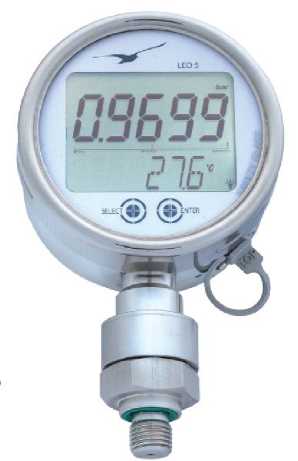

Рисунок 5 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация dV-2 Cool
KELLER
Рисунок 6 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация dV-1
Рисунок 7 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация LEO 1
Рисунок 8 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация LEO 2
Рисунок 9 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация LEO 3
Рисунок 10 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация LEO RECORD
Рисунок 11 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация LEO 5
Рисунок 12 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация dV-1-OEM
Таблица 2 - Метрологические характеристики манометров модификаций LEO 1, LEO 2, LEO 3
Наименование характеристики |
Значение | ||
LEO 1 |
LEO 2 |
LEO 3 | |
Верхние пределы измерений (ВПИ) давления, МПа (бар) |
от 0,1 (1) до 200 (2000) |
от 0,1 (1) до 70 (700) |
от 0,1 (1) до 200 (2000) |
Верхние пределы измерений (ВПИ) разности давлений, МПа (бар) |
от 0,1 (1) до 3 (30) |
- |
от 0,1 (1) до 3 (30) |
Нижние пределы измерений (НПИ), МПа, (бар) |
-0,1 (-1); 0 | ||
Пределы допускаемой основной приведенной погрешности g, % от диапазона измерений (ДИ) |
±0,1 |
±0,1 |
±0,1 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ |
±0,04 |
±0,04 |
±0,04 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 3 - Основные технические характеристики манометров модификаций LEO 1, LEO 2, LEO 3
Наименование характеристики |
Значение | ||
LEO 1 |
LEO 2 |
LEO 3 | |
Предельное допускаемое давление, МПа(1) |
от 1 до 200 |
от 1 до 200 |
от 0,3 до 200 |
Выходной сигнал | |||
мА |
- |
- |
от 4 до 20 |
Цифровой интерфейс |
RS485 | ||
3 (от элемента |
3 (от элемента | ||
Напряжение питания постоянного тока, В |
питания CR |
питания CR |
от 8 до 28 |
2430) |
2430) | ||
Потребляемая мощность, А, не более |
- |
- |
0,8 |
Г абаритные размеры, мм, не более | |||
- высота |
160 |
125 |
170 |
- ширина |
42 |
32 |
50 |
- диаметр корпуса |
76 |
59 |
76 |
Масса, г, не более |
590 |
150 |
590 |
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от 0 до +50 | ||
- температура измеряемой среды, °С |
от -30 до +100 | ||
- относительная влажность, %, не | |||
более |
95 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Средняя наработка на отказ, ч |
60000 | ||
Средний срок службы, лет |
10 | ||
(2) |
0ExiaHCT5, |
0ExiaHCT5, | |
Маркировка взрывозащиты |
0ExiaHCT6 |
0ExiaHCT6 |
- |
(1) В зависимости от диапазона измерений. | |||
( Опция. Модификация с взрывозащитой дополняется обозначением «Ei». |
Наименование характеристики |
Значение | ||
LEO 5 |
ECO 2 | ||
Верхние пределы измерений (ВПИ) давления, МПа (бар) |
от 0,003 (0,03) до 0,1 (1) |
от 0,1 (1) до 200 (2000) |
от 3 (30) до 30 (300) |
Верхние пределы измерений (ВПИ) разности давлений, МПа (бар) |
от 0,003 (0,03) до 0,1 (1) |
от 0,1 (1) до 3 (30) |
- |
Нижние пределы измерений (НПИ), МПа, (бар) |
от -0,1 (-1) до 0 | ||
Пределы допускаемой основной приведенной погрешности g, % от диапазона измерений (ДИ) (1) |
±0,1 |
±0,025; ±0,05; ±0,1 |
±0,5 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ |
±0,04 |
±0,02 |
±0,06 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается на манометре. |
Таблица 5 - Основные технические характеристики манометров модификаций LEO 5, ECO 2
Наименование характеристики |
Значение | ||
LEO 5 |
ECO 2 | ||
Предельное допускаемое давление, МПа(1) |
от 0,3 до 200 |
от 1 до 30 | |
Выходной сигнал мА В Цифровой интерфейс |
от 4 до 20 от 0 до 10 RS485 |
от 4 до 20 от 0 до 10 RS485 |
- |
Напряжение питания постоянного тока, В |
от 3 до 28; 4,2 (от встроенного элемента питания) |
3 (от элемента питания CR 2430) | |
Потребляемая мощность, А, не более |
0,8 |
- | |
Г абаритные размеры, мм, не более
|
160 42 82 |
125 32 59 | |
Масса, г, не более |
890 |
150 | |
Условия эксплуатации:
|
от 0 до +50 от -30 до +100(2) 95 от 84 до 106,7 |
от 0 до +50 от -10 до +80 95 от 84 до 106,7 | |
Средняя наработка на отказ, ч |
60000 | ||
Средний срок службы, лет |
10 | ||
Маркировка взрывозащиты(3) |
- |
- |
0ExiaIICT5, 0ExiaIICT6 |
-
(1) В зависимости от диапазона измерений.
-
(2) Опционально температура измеряемой среды может быть от -40 до +150 °С.
-
(3) Опция. Модификация с взрывозащитой дополняется обозначением «Ei».
Наименование характеристики |
Значение | |||
LEX 1 |
LEO RECORD | |||
Верхние пределы измерений (ВПИ) давления, МПа (бар) |
от 0,003 (0,03) до 0,1 (1) |
от 0,1 (1) до 200 (2000) |
от 0,003 (0,03) до 0,1 (1) |
от 0,1 (1) до 200 (2000) |
Верхние пределы измерений (ВПИ) разности давлений, МПа (бар) |
от 0,003 (0,03) до 0,1 (1) |
от 0,1 (1) до 3 (30) |
от 0,003 (0,03) до 0,1 (1) |
от 0,1 (1) до 3 (30) |
Нижние пределы измерений (НПИ), МПа, (бар) |
от -0,1 (-1) до 0 | |||
Пределы допускаемой основной приведенной погрешности g, % от диапазона измерений (ДИ) (1) |
±0,05; ±0,1 |
±0,025; ±0,05 |
±0,1; ±0,2 |
±0,05; ±0,1 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ |
±0,02 |
±0,015 |
±0,04 |
±0,02 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 | |||
(1) Конкретное значение погрешности указывается на манометре. |
Таблица 7 - Основные технические характеристики манометров модификаций LEX 1, LEO RECORD
Наименование характеристики |
Значение | |||||
LEX 1 |
LEO RECORD | |||||
Предельное допускаемое |
от 0,3 до 200 |
от 0,3 до 200 |
от 1 до 200 | |||
давление, МПа() | ||||||
Выходной сигнал | ||||||
Цифровой интерфейс |
RS485 | |||||
Напряжение питания постоянного |
3 (от элемента питания |
3,6 (от элемента питания | ||||
тока, В |
CR 2430) |
SL-760) | ||||
Г абаритные размеры, мм, не более | ||||||
- высота |
160 |
160 |
160 | |||
- ширина |
42 |
55 |
55 | |||
- диаметр корпуса |
76 |
76 |
76 | |||
Масса, г, не более |
690 |
690 |
690 | |||
Условия эксплуатации: | ||||||
- температура окружающей среды, °С |
от 0 до +50 | |||||
- температура измеряемой среды, °С |
от -30 до +100(2) | |||||
- относительная влажность, %, не | ||||||
более |
95 | |||||
- атмосферное давление, кПа |
от 84 до 106,7 | |||||
Средняя наработка на отказ, ч |
60000 | |||||
Средний срок службы, лет |
0 | |||||
Маркировка взрывозащиты’3 |
0ExiaIICT6 |
0ExiaIICT4 | ||||
(1) В зависимости от диапазона измерений. | ||||||
(2) Опционально температура измеряемой среды может быть от -40 |
до +150 °С. | |||||
() Опция. Модификация с взрывозащитой дополняется обозначением «Ei». |
Наименование характеристики |
Значение | ||||
dv-1 |
dv-1-OEM |
dv-2 | |||
Верхние пределы измерений (ВПИ) давления, МПа (бар) |
от 0,2 (2) до 100 (1000) |
от 0,3 (3) до 70 (700) | |||
Нижние пределы измерений (НПИ), МПа, (бар) |
-0,1 (-1); 0 | ||||
Пределы допускаемой основной приведенной погрешности g, % от диапазона измерений (ДИ) (1) |
±1 |
±0,5 |
±0,2 |
±0,1 | |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ |
±0,16 |
±0,015 |
±0,04 |
±0,02 | |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 | ||||
(1) Конкретное значение погрешности указывается на манометре. |
Таблица 9 - Основные технические характеристики манометров модификаций dv-1, dv-1 -OEM, dv-2
Наименование характеристики |
Значение | ||
dv-1 |
dv-1-OEM |
dv-2 | |
Предельное допускаемое давление, МПа(1) |
от 0,3 до 110 |
от 0,45 до 105 | |
Выходной сигнал Цифровой интерфейс |
- | ||
Напряжение питания постоянного тока, |
3 (от элемента питания CR |
3 (от элемента питания CR | |
В |
1632) |
2032) | |
Г абаритные размеры, мм, не более | |||
- высота |
20 |
18 |
90 |
- ширина |
34 |
33 |
35 |
- длина |
50 |
10 |
68 |
Масса, г, не более |
130 |
30 |
130 |
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от 0 до +50 | ||
- температура измеряемой среды, °С |
от -10 до +80 | ||
- относительная влажность, %, не | |||
более |
95 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Средняя наработка на отказ, ч |
60000 | ||
Средний срок службы, лет |
10 | ||
(1) Конкретное значение погрешности указывается на манометре. |
Наименование характеристики |
Значение | |
dv-2 PS |
dv-2 Cool | |
Верхние пределы измерений (ВПИ) давления, МПа (бар) |
от 0,1 (1) до 100 (1000) |
от 4 (40) до 8 (80) |
Верхние пределы измерений (ВПИ) разности давлений, МПа (бар) |
от 0,1 (1) до 3 (30) |
- |
Нижние пределы измерений (НПИ), МПа, (бар) |
-0,1 (-1); 0 | |
Пределы допускаемой основной приведенной погрешности g, % от диапазона измерений (ДИ) |
±0,1 |
±0,1 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ |
±0,04 |
±0,06 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 11 - Основные технические характеристики манометров модификаций dv-2 PS, dv-2 Cool
Наименование характеристики |
Значение | |||
dv-2 PS |
dv-2 Cool | |||
Предельное допускаемое давление, МПа(1) |
от 0,45 до 105 |
от 6 до 12 | ||
Выходной сигнал Цифровой интерфейс |
RS485 | |||
Напряжение питания постоянного тока, В |
от 8 до 28 |
3 (от элемента питания CR 2032) | ||
Потребляемая мощность, А, не более |
0,8 |
- | ||
Г абаритные размеры, мм, не более | ||||
- высота |
110 |
90 | ||
- ширина |
35 |
35 | ||
- диаметр корпуса |
68 |
68 | ||
Масса, г, не более |
140 |
130 | ||
Условия эксплуатации: | ||||
- температура окружающей среды, °С |
от 0 до +50 | |||
- температура измеряемой среды, °С |
от -30 до +100 7 | |||
- относительная влажность, %, не более |
95 | |||
- атмосферное давление, кПа |
от 84 до 106,7 | |||
Средняя наработка на отказ, ч |
60000 | |||
Средний срок службы, лет |
10 | |||
(1) В зависимости от диапазона измерений | ||||
( ) Опционально температура измеряемой среды может быть от |
40 до +120 °С. |
