Номер по Госреестру СИ: 73482-18
73482-18 Счетчики газа объемные диафрагменные с электронным корректором
(G2.5…G160 ETC)
Назначение средства измерений:
Счетчики газа объемные диафрагменные с электронным корректором G2.5 G160 ETC (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 и других сухих неагрессивных газов и приведения измеренного объема к температуре плюс 20 °C.
Внешний вид.
Счетчики газа объемные диафрагменные с электронным корректором
Рисунок № 1
Программное обеспечение
Счетчики содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения.
Номера версий ПО счетчика отображаются в меню конфигурационного программного обеспечения.
Идентификационные данные ПО счетчиков представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ZG-ETC |
Номер версии (идентификационный номер) ПО |
Не ниже 1.6 |
Цифровой идентификатор ПО |
47F4 |
Контрольная сумма |
ZGETCV1647F4 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель счетчиков методом аппликации и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным c электронным корректором G2.5 G160 ETCГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
ГОСТ 8.324-2002 ГСИ. Счетчики газа. Методика поверки
ГОСТ Р 8.915-2016 ГСИ. Счётчики газа объемные диафрагменные. Общие технические требования, методы испытаний и поверки
Поверка
Поверкаосуществляется по документу МП 7738.18 «Счетчики газа объемные диафрагменные с электронным корректором G2.5-G160 ETC. Методика поверки», утвержденному ЗАО «Национальный институт метрологии» Национальный орган по метрологии Республики Армения (НИМ РА) 20.09.2018 г.
Основные средства поверки:
-
- поверочная расходомерная установка 1-го разряда по ГОСТ Р 8.618-2014, диапазон воспроизведения объемного расхода газа от 0,025 до 250 м3/ч, пределы допускаемой относительной погрешности измерений объема газа ± 0,5%);
-
- термометр лабораторный электронный ЛТ-300 (регистрационный номер 45379-10), диапазон измерений температур от минус 50 до плюс 300 оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на навесную пломбу, ограничивающую доступ к передней панели электронного корректора и счетного механизма, и в паспорте на счетчик или на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «ЗЕГА» (ООО «ЗЕГА»), Республика АрменияАдрес: Республика Армения, г. Ереван, ул. Грибоедова 17
Телефон/факс: +374 (10) 20 02 84
E-mail: info@zega.am
Web-сайт: www.zega.am
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы »(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Счетчики состоят из измерительного механизма, помещенного в герметичный штампованный металлический корпус, и встроенного в счетчик электронного корректора объема газа по температуре.
Измерительный механизм включает в себя:
-
- две измерительные камеры с гибкими газонепроницаемыми диафрагмами из синтетического материала;
-
- кривошипно-шатунный механизм со стопором обратного хода;
-
- распределительный механизм с системой обратных клапанов.
Электронный корректор объема газа расположен на передней части металлического корпуса и включает в себя:
-
- жидкокристаллический индикатор;
-
- разъем для подсоединения проводных интерфейсов;
-
- микроконтроллер с электронным преобразователем и датчиком температуры;
-
- автономный сменный источник питания.
Принцип действия счетчиков основан на циклическом заполнении и вытеснении измеряемого потока газа из камер постоянного объема.
За счет разности давлений на входе и на выходе счетчика газ заполняет верхнее пространство металлического корпуса, откуда через распределительный механизм и систему каналов поступает в измерительный механизм. Проходящий через измерительный механизм поток газа заставляет две камеры с гибкими газонепроницаемыми диафрагмами попеременно наполняться и опустошаться, совершая при этом возвратно-поступательное движение. Возвратно-поступательное движение диафрагм преобразуется механизмом во вращательное движение выходного вала. Корректор вычисляет объем газа, измеренный счетчиком газа, путем умножения количества импульсов, поступивших от счетного механизма счетчика, на номинальную цену импульсов, а затем вычисляет объем газа. Количество импульсов, выдаваемых электронным преобразователем, прямо пропорционально прошедшему через счетчик объему газа в рабочих условиях. Измерение температуры газа осуществляется преобразователем температуры, который размещен внутри счетчика и измеряет непосредственно температуру прошедшего газа. Данные об измеренных значениях температуры газа и количество импульсов передаются в программный модуль, который вычисляет значение прошедшего через счетчик объема газа, приведенного к температуре плюс 20 °C, и выводит его на показывающее устройство с нарастающим итогом.
Возможности электронного корректора:
а) Ввод исходных данных в блок управления через стандартный интерфейс (ввод с портативного компьютера):
-
- идентификационные параметры абонента и счётчика;
-
- дата последней поверки;
-
- параметры времени - расчётный час;
-
- барометрическое давление местности;
-
- среднее значение давления газа на выходе из счётчика (избыточное давление);
-
- коэффициент сжимаемости.
б) Расчет следующих параметров:
- скорректированного и нескорректированного значения часового расхода ;
- скорректированного и нескорректированного значения расхода газа за сутки;
- скорректированного и нескорректированного значения расхода за прошедший месяц ;
- среднечасовой , среднесуточной температуры газа.
в) Обеспечивает:
Вывод значений следующих параметров на дисплей
- дата;
- время;
- скорректированный объем газа ( нарастающий, VM, м 3);
- скорректированный объем газа за прошедший месяц (VML, м3);
- нескорректированный объем газа (нарастающий, VH, м3);
- скорректированный объем газа за текущий месяц (VD, м3);
- накопленные импульсы;
- температура газа (T, ° С).
Регистрация несанкционированного вмешательства:
- при приближении магнита к корректору более 5 секунд;
- при перезагрузке корректора вследствие отсоединения батареи.
Регистрация и сохранение событий:
- при превышении максимально допустимого расхода;
- при понижении минимально допустимого расхода ;
- при повышении или понижении допустимых пределов температуры прошедшего через счетчик газа.
Возможность сохранения и печати журналов событий и параметров (500 записей).
Архивы и журналы хранятся в энергонезависимой памяти и доступны для считывания через интерфейс RS232.

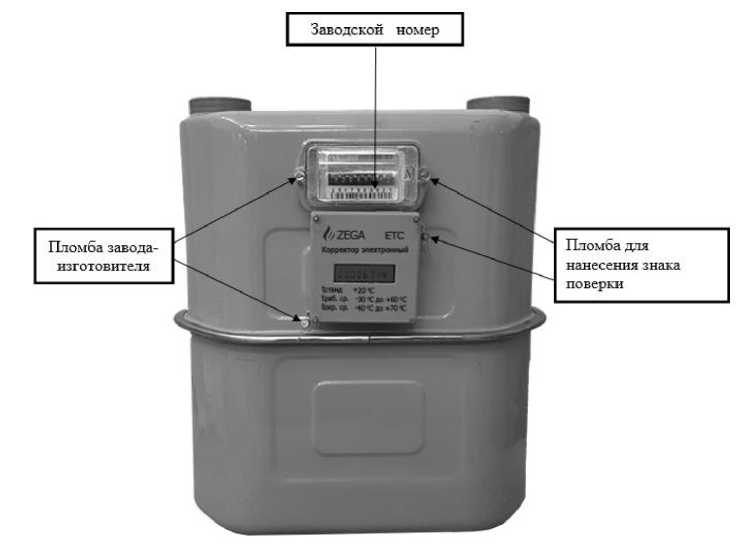

Общий вид и схема пломбирования счетчиков представлены на рисунке 1.
Пломба для нанесения знака поверки
Пломба завода-
изготовителя
Заводской номер
Рисунок 1 - Общий вид и схема пломбирования счетчиков газа объемных диафрагменных с электронным корректором G2.5 G160 ETC
Таблица 5 -
Наименование |
Обозначение |
Количество |
Счетчик газа объемный диафрагменный с электронным корректором |
G2.5-G160 ETC |
1 шт. |
Защитные крышки патрубков |
2 шт. | |
Комплект монтажных частей |
1 шт.* | |
Паспорт и инструкция по эксплуатации |
ZG-ETC-XXX |
1 шт.** |
Методика поверки |
МП 7738.18 |
1 шт.* |
Примечание: * - по дополнительному заказу ** - XXX - обозначение типоразмера счетчика |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||||||
G2.5 ЕТС |
G4 ЕТС |
G6 ЕТС |
G10 ЕТС |
G16 ЕТС |
G25 ЕТС |
G40 ЕТС |
G65 ЕТС |
G100 ЕТС |
G160 ЕТС | |
Максимальный расход, Qмакс, м3/ч |
4,00 |
6,00 |
10,00 |
16,00 |
25,00 |
40,00 |
65,00 |
100,00 |
160,00 |
250,00 |
Номинальный расход, Qном, м /ч |
2,50 |
4,00 |
6,00 |
10,00 |
16,00 |
25,00 |
40,00 |
65,00 |
100,00 |
160,00 |
Минимальный расход, Qмин, м /ч |
0,025 |
0,04 |
0,06 |
0,10 |
0,16 |
0,25 |
0,40 |
0,65 |
1,00 |
1,60 |
Вес импульса , м3 |
0,01 |
0,10 |
1,00 | |||||||
Пределы допускаемой основной относительной погрешности измерений объема, приведенного к температуре плюс 20 °С, % в диапазоне расходов Q мин — Q <0.1 Qном 0.1 Q№M— Q — Qмакс |
±3,0 ±1,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||||
G2.5 ЕТС |
G4 ЕТС |
G6 ЕТС |
G10 ЕТС |
G16 ЕТС |
G25 ЕТС | |
Температура измеряемой среды, °С |
от -30 до +60 | |||||
Избыточное давление газа, кПа, не более |
50 | |||||
Потеря давления, Па, не более |
200 |
250 |
280 | |||
Разрядность отчетного устройства, м3 |
99999,999 |
999999,990 | ||||
Условия эксплуатации: | ||||||
- температура окружающего воздуха, °С |
от -40 до +70 | |||||
- относительная влажность, %, не более | ||||||
(при температуре +35 °С) |
95 | |||||
Диаметр присоединительного штуцера, мм |
32 |
50 |
65 | |||
Расстояние между осями штуцеров, мм |
160 |
200 |
280 |
334 | ||
Г абаритные размеры, мм не более |
242x285x196 |
417x404x242 |
513х463х295 | |||
Масса, кг, не более |
3,5 |
10,3 |
17,0 | |||
Г лубина хранения часового архива, ч |
1464 | |||||
Г лубина хранения суточного архива, |
190 | |||||
дней | ||||||
Г лубина хранения месячного архива, |
36 | |||||
месяцев | ||||||
Срок службы сменного автономного |
10 | |||||
источника питания, лет | ||||||
Средний срок службы, лет |
24 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | |||
G40 ЕТС |
G65 ЕТС |
G100 ЕТС |
G160 ЕТС | |
Температура измеряемой среды, °С |
от -30 до +60 | |||
Избыточное давление газа, кПа, не более |
100 | |||
Потеря давления, Па, не более |
240 |
320 | ||
Разрядность отчетного устройства, м3 |
999999,99 |
9999999,9 | ||
Условия эксплуатации: | ||||
- температура окружающего воздуха, °С |
от -40 до +70 | |||
- относительная влажность, %, не более | ||||
(при температуре +35 °С) |
95 | |||
Присоединение входа и выхода: |
Ду 80 |
Ду 100 | ||
фланцевое |
(Ansi B16.5;A105) |
(Ansi B16.5;A105) | ||
Г абаритные размеры, мм, не более |
680х405х615 |
680х405х778 |
796х515х933 | |
Масса, кг, не более |
57,5 |
66,0 |
99,5 | |
Г лубина хранения часового архива, ч |
1464 | |||
Г лубина хранения суточного архива, |
190 | |||
дней | ||||
Г лубина хранения месячного архива, |
36 | |||
месяцев | ||||
Срок службы сменного автономного |
10 | |||
источника питания, лет | ||||
Средний срок службы, лет |
24 |
