Номер по Госреестру СИ: 73543-18
73543-18 Установка поверочная трубопоршневая двунаправленная
(Smith-1100)
Назначение средства измерений:
Установка поверочная трубопоршневая двунаправленная Smith-1100 (далее - ТПУ) предназначена для измерений, хранения и передачи единицы объема и объемного расхода жидкости при градуировке и поверке преобразователей расхода и счетчиков жидкости (далее -ПР).

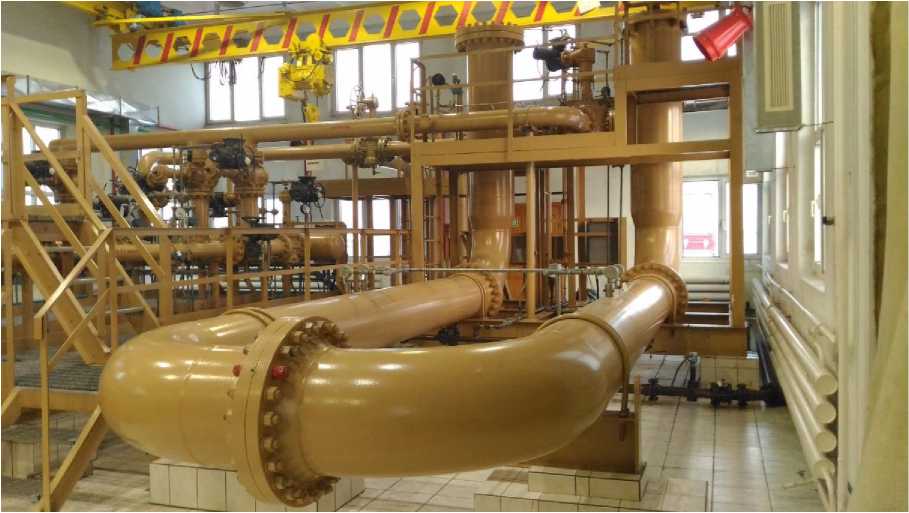

Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится в центре нижней части титульного листа формуляра типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документам:
-
- МИ 2974-2006 «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой установкой 1-го разряда с компаратором»;
-
- МИ 3268-2010 «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора».
Основные средства поверки:
-
- рабочий эталон 1-го разряда в соответствии с частью 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 г. № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой ТПУ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ, а также на пломбы, установленные в соответствии с рисунком 2.
Изготовитель
Smith Meter Inc. An FMC Corporation subsidiary, США
Адрес: 1602, Wagner Avenue, P.O. Box 10428, Erie Pennsylvania USA 16510
Телефон: +1 (814) 898-5000
Факс: +1 (814) 898-5055
Заявитель
Общество с ограниченной ответственностью «ЛУКОЙЛ- АИК»
(ООО «ЛУКОЙЛ- АИК»)
ИНН 8608059605
Адрес: 628484, Тюменская область, Ханты-Мансийский автономный округ - Югра, г. Когалым, ул. Мира, д. 23, корпус А
Телефон: +7 (34667) 2-41-00
Факс: +7 (34667) 2-56-01
E-mail: ws@lukoil.com
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, РТ, г. Казань, ул. Журналистов, д.2а
Телефон/факс: +7 (843) 295-30-47, 295-30-96
E-mail: gnmc@nefteavtomatika.ru
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
Вытесненный объем измеряемой жидкости протекает через поверяемый ПР, сигнал с которого подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов преобразователя расхода пропорционально объему жидкости, прошедшему через ПР и измеренному ТПУ.
ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме: корпуса с разгонными участками и калиброванным участком, ограниченного детекторами положения поршня, шарового поршня, детекторов положения поршня (далее - детекторов), четырехходового переключающего крана с электрическим приводом, средств измерений давления и температуры. В качестве средств измерений давления применяются датчики давления 1151 фирмы «Rosemount» (регистрационный № 13849-94) или датчики давления Метран-150 (регистрационный № 32854-13). В качестве средств измерений температуры могут применяются преобразователи измерительные к датчикам температуры модели 444 (регистрационный № 14684-95) в комплекте с термопреобразователями сопротивления платиновыми, датчики температуры Rosemount 644 (регистрационный № 63889-16) или датчики температуры Rosemount 3144P (регистрационный № 63889-16). В составе ТПУ применены средства измерений утвержденного типа.
ТПУ изготовлена в стационарном исполнении.
Общий вид ТПУ приведен на рисунке 1.
Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, проходящих через отверстия на задней крышке клеммной коробки детектора, вокруг кожуха, ограничивающего доступ к месту установки детектора в трубопровод ТПУ и отверстия в контровочных болтах кожуха, и пропущенных в отверстия на гайках одной из шпилек каждого фланцевого соединения калиброванного участка. Места установки пломб приведены на рисунке 2.
Программное обеспечение отсутствует.
Рисунок 1 - Общий вид установки поверочной трубопоршневой двунаправленной
Smith-1100
Места установки пломб
Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности при измерениях вместимости калиброванного участка, % |
±0,1 |
Рабочий диапазон расхода, м3/ч |
от 110 до 1100 |
Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении, равном нулю, м3 |
2,65031 |
Диаметр калиброванного участка, мм |
488,95 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
Толщина стенок калиброванного участка, мм |
9,525 | |
Измеряемая среда |
нефть |
по ГОСТ Р 51858-2002 |
«Нефть. Общие технические | ||
условия» | ||
Диапазон температуры измеряемой среды, °С |
от +5 до +40 | |
Давление измеряемой среды, МПа, не более |
5,0 | |
Вязкость измеряемой среды, мПа •с |
от 4 до 300 | |
Содержание свободного газа |
не допускается | |
Параметры электрического питания: | ||
- напряжение переменного тока, В |
220±22/380±38 | |
- частота переменного тока, Гц |
50±1 | |
Потребляемая мощность, кВ • А, не более |
2,0 | |
Габаритные размеры, мм, не более | ||
- длина |
8839 | |
- ширина |
3988 | |
- высота |
4191 | |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от -45 до +55 | |
- атмосферное давление, кПа |
от 96 до 104 | |
- относительная влажность окружающего воздуха, % |
от 35 до 95 | |
Средняя наработка на отказ, ч |
10000 | |
Средний срок службы, лет, не менее |
10 |
