Номер по Госреестру СИ: 73644-18
73644-18 Анализаторы порошков
(ВТ-1000, ВТ-1001, PowderPro M1, PowderPro A1)
Назначение средства измерений:
Анализаторы порошков ВТ-1000, ВТ-1001, PowderPro M1, PowderPro A1 (далее -анализаторы) предназначены для измерений углов, объема сыпучих твердых материалов в соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при использовании в сфере Государственного регулирования обеспечения единства измерений).
Внешний вид.
Анализаторы порошков
Рисунок № 1
Внешний вид.
Анализаторы порошков

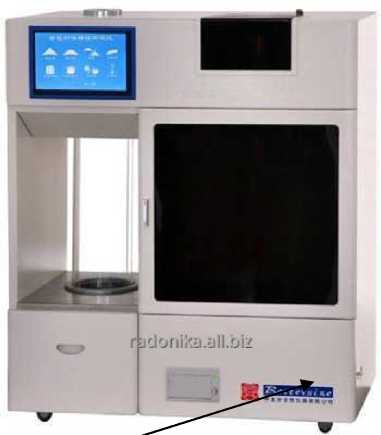

Рисунок № 2
Внешний вид.
Анализаторы порошков

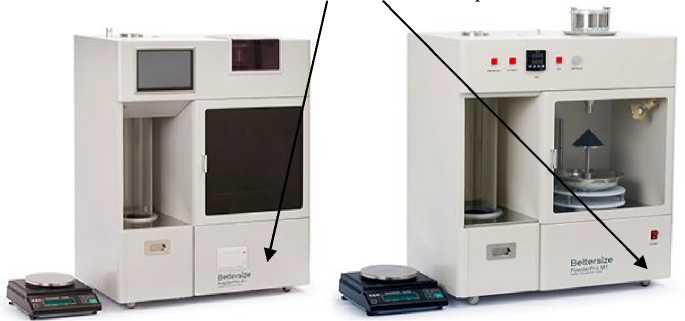

Рисунок № 3
Программное обеспечение
Анализаторы моделей ВТ-1001 и PowderPro A1 оснащены встроенным программным обеспечением, позволяющим контролировать процесс измерений, осуществлять сбор экспериментальных данных и передавать их на персональный компьютер или смартфон.
Уровень защиты программного обеспечения анализаторов моделей ВТ-1001 и PowderPro A1 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения анализаторов моделей ВТ-1001 и PowderPro A1
Идентификационные данные (признаки) |
Значение для модели | |
ВТ-1001 |
PowderPro A1 | |
Идентификационное наименование ПО |
VT1001 |
PowderPro A1 |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 2.0 |
Цифровой идентификатор |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 27802-93 Глиноземы. Метод определения угла естественного откоса.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам порошков ВТ-1000, ВТ-1001, PowderPro M1, PowderPro A1ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ Федерального агентства по техническому регулированию и метрологии от 19.01.2016 №22 Об утверждении Государственной поверочной схемы для средств измерений плоского угла
Техническая документация фирмы-изготовителя «Bettersize Instruments Ltd.»
Поверка
Поверкаосуществляется по документу МП 24-251-2018 «ГСИ. Анализаторы порошков ВТ-1000, ВТ-1001, PowderPro M1, PowderPro A1. Методика поверки», утвержденному ФГУП «УНИИМ» «22» августа 2018 г.
Основные средства поверки:
-
- рабочий эталон единицы массы 3-го разряда по ГОСТ 8.021-2015 (весы II (высокого) класса точности по ГОСТ R OIML 76-1-2011);
-
- рабочий эталон единицы плоского угла 4-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 19.01.2016 №22;
-
- рабочий эталон единицы температуры 3-го разряда второй части поверочной схемы по ГОСТ 8.558-2009 в диапазоне от 15 до 25 °С, регистрационный номер в Федеральном информационном фонде № 50256-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть анализатора, как показано на рисунках 1, 2.
Изготовитель
«Bettersize Instruments Ltd.», Китай
Адрес: 118009, No. 9, Ganquan Road, Jinquan Industrial Park, Dandong, Liaoning, China Телефон: +86-415-6163800
Web-сайт: www.bettersize.com.hk
E-mail: info@bettersize.com
Заявитель
Общество с ограниченной ответственностью «Радоника» (ООО «Радоника»)
ИНН 7718937924
Юридический адрес: 107014, г. Москва, ул. Сокольническая, 4А, оф. 309
Почтовый адрес: 140081, Московская обл., г. Лыткарино, ул. Октябрьская, д. 10А, кв.50 Телефон: +7 (495) 661-61-09
Web-сайт: www.radonika.com
E-mail: info@radonika.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, улица Красноармейская, 4
Телефон: +7 (343) 350-26-18; факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на измерении углов между горизонтальной плоскостью и поверхностью укладки исследуемого образца (порошка), объема, заполняемого исследуемым образцом (порошком) и массы сыпучих твердых материалов (порошков) при помощи лабораторных весов II (высокого) класса точности. Результаты измерений позволяют характеризовать свойства сыпучих твердых материалов (порошков), таких как объемная плотность, насыпная плотность, сыпучесть, дисперсность, слеживаемость, способность спрессовывания, угол естественного откоса.
Анализаторы представляют собой автоматизированные комплексы, состоящие из диспергатора, вибросита, через которое анализируемый образец поступает в измерительную камеру со специальной вращающейся платформой, угломера и комплекта измерительных ячеек двух типов: металлических цилиндров объемом 25 см3 и 100 см3 и градуированных стеклянных цилиндров объемом 25 см3 и 100 см3 с ценой деления 1 см3.
Анализаторы выпускаются четырех моделей: ВТ-1000, ВТ-1001, PowderPro M1, PowderPro A1, которые отличаются степенью автоматизации.
Общий вид анализаторов, обозначение места нанесения знака поверки представлены на
рисунках 1 и 2.
модель ВТ-1000
Место нанесения знака поверки
Рисунок 1 - Общий вид анализаторов: модель ВТ-1000, модель ВТ-1001
Место нанесения знака поверки
модель PowderPro A1 модель PowderPro M1
Рисунок 2 - Общий вид анализаторов: модель PowderPro A1, модель PowderPro M1
Пломбирование анализаторов не предусмотрено.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальные значения объемов измерительных ячеек, см3 |
100 25 |
Пределы допускаемой абсолютной погрешности номинального объема измерительной ячейки, см3 |
± 1,0 |
Диапазоны измерений объемов стеклянных измерительных ячеек, см3 |
от 2 до 25 от 15 до 100 |
Пределы допускаемой абсолютной погрешности измерений объема стеклянной измерительной ячейки, см3 |
± 1,0 |
Диапазон измерений углов, ° |
от 0 до 90 |
Пределы допускаемой абсолютной погрешности измерений углов, ° |
± 1,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Масса, кг, не более |
50 |
Габаритные размеры, мм, не более: | |
- высота |
700 |
- ширина |
600 |
- длина |
400 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, %, не более |
80 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50/60 |
