Номер по Госреестру СИ: 73727-18
73727-18 Колонки раздаточные жидкости
(AdBlue Helix 6000 AdBlue)
Назначение средства измерений:
Колонки раздаточные жидкости AdBlue Helix 6000 AdBlue предназначены для измерений объёма присадки к дизельному топливу на основе водных растворов мочевины (карбамида).
Внешний вид.
Колонки раздаточные жидкости
Рисунок № 1
Внешний вид.
Колонки раздаточные жидкости
Рисунок № 2
Внешний вид.
Колонки раздаточные жидкости
Рисунок № 3
Внешний вид.
Колонки раздаточные жидкости
Рисунок № 4
Программное обеспечение
Программное обеспечение выполняет функции вычисления и отображения объёма отпущенной присадки, управления режимами работы колонок.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
iGEM SW ver. 12.XX |
Номер версии (идентификационный номер) ПО |
12.XX |
Цифровой идентификатор ПО (контрольная сумма) |
62D1 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и колонку в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам раздаточным жидкости AdBlue Helix 6000 AdBlue
Техническая документация фирмы «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство
Поверка
Поверкаосуществляется по документу РТ-МП-5219-449-2018 «ГСИ. Колонки раздаточные жидкости AdBlue Helix 6000 AdBlue. Методика поверки», утверждённому ФБУ «Ростест - Москва» 17.09.2018 г.
Основные средства поверки:
-
- мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная
вместимость 5, 10, 20 л, погрешность ±0,1 %;
-
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06), погрешность ±0,09 °C;
-
- секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, на электронный блок, измеритель объёма iMeter.
Изготовитель
Фирма «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство Адрес: Exchange Tower, 19 Canning Street, Edinburgh, EH3 8EH UK,
Адрес места производства: Unit 3, Baker Road, West Pitkerro Industrial Estate, Dundee, DD5 3RT, UK
Телефон: +44 (0)1382 598 000
Web-сайт: doverfuelingsolutions.com
Е-mail: waynerus@doverfs.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (495) 544 00 00
Web-сайт: www.rostest.ru
Е-mail: info@rostest.ru
Принцип действия колонок раздаточных жидкости AdBlue Helix 6000 AdBlue основан на измерениях объёма присадки к дизельному топливу на основе водных растворов мочевины (карбамида). Присадка из резервуара через обратный клапан, с помощью внешнего насоса, и через соответствующий узел стыковки с трубопроводом подаётся в измеритель объёма поршневого типа iMeter, из которого через пропорциональный клапан и раздаточный рукав с краном поступает в бак транспортного средства.
Информация об объёме поступает в электронный блок, на цифровом табло которого отображается объём отпущенной присадки, цена и стоимость.
Колонки раздаточные жидкости AdBlue Helix 6000 AdBlue состоят из корпуса, измерительного блока, блока электроники, раздаточных рукавов, а также могут комплектоваться электромеханическим счетчиком суммарного учета, блоком подогрева присадки, мультимедийным дисплеем и терминалом оплаты. Колонки раздаточные жидкости AdBlue Helix 6000 AdBlue могут изготавливаться в исполнении B2B.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

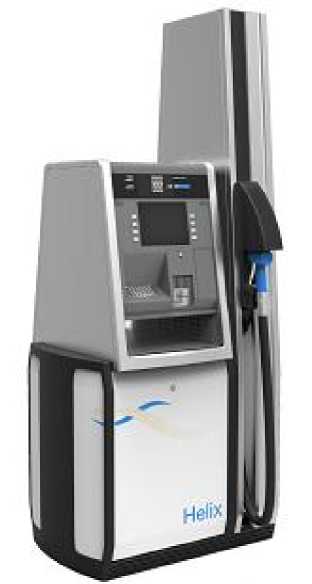

Рисунок 1- Общий вид средства измерений
Знак поверки

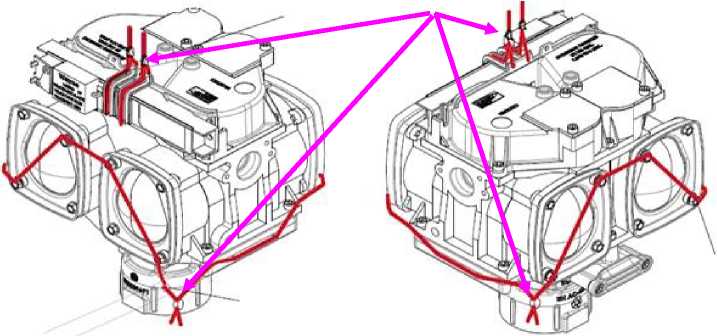

а) датчик импульсов и калибровочные крышки для iMeter

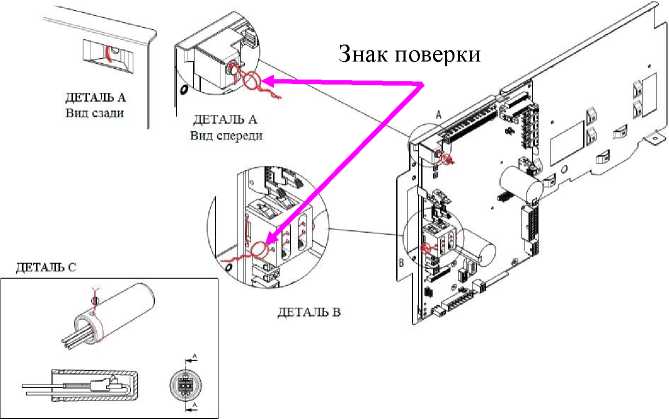

б) электронный блок
Знак поверки
в) iMeter с напорной подачей Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Колонка раздаточная жидкости AdBlue |
Helix 6000 AdBlue |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Методика поверки |
РТ-МП-5219-449-2018 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальный расход при измерениях объёма присадки, л/мин |
40 (20й) |
Наименьший расход при измерениях объёма присадки, л/мин |
4 |
Минимальная доза выдачи присадки, л |
2 |
Пределы допускаемой относительной погрешности колонки при температуре окружающей среды и присадки (20 ± 5) °С, % |
±0,25 |
Пределы допускаемой относительной погрешности колонки в диапазоне рабочих температур окружающей среды и присадки, % |
±0,5 |
Сходимость показаний, % |
10,251 |
1) при наличии блока подогрева присадки |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение электропитания, В |
220 + 3232 |
Потребляемая мощность, Вт, не более |
450 (1663 и) |
Количество раздаточных рукавов для присадки, шт., не более |
2 |
Г абаритные размеры, мм, не более |
1350x2250x670 |
Масса, кг, не более |
215 |
Длина раздаточного рукава, м, не более |
4 |
Ёмкость цифрового табло: - объём, л |
999999 |
- стоимость, рубли |
9999999 |
- цена за 1 л, рубли |
99999 |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
- относительная влажность, % |
до 95 |
- температура выдаваемой присадки, °С |
от -10 до +35 |
Маркировка взрывозащиты |
II Gb IIA T3 X |
1) при наличии блока подогрева присадки |
