Сведения о средстве измерений: 72734-18 Термопреобразователи сопротивления

Номер по Госреестру СИ: 72734-18
72734-18 Термопреобразователи сопротивления
(CTR)

Назначение средства измерений:
Термопреобразователи сопротивления CTR (далее - термопреобразователи или ТС) предназначены для измерения температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного корпуса ТС и преобразования сигнала первичного преобразователя температуры в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА, а также отображения измеряемой температуры на цифровой индикации и передаче цифрового сигнала по протоколу HART.

сертификация программного обеспечения

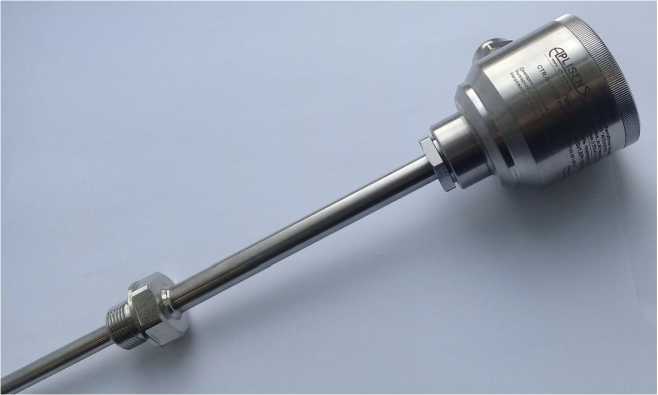

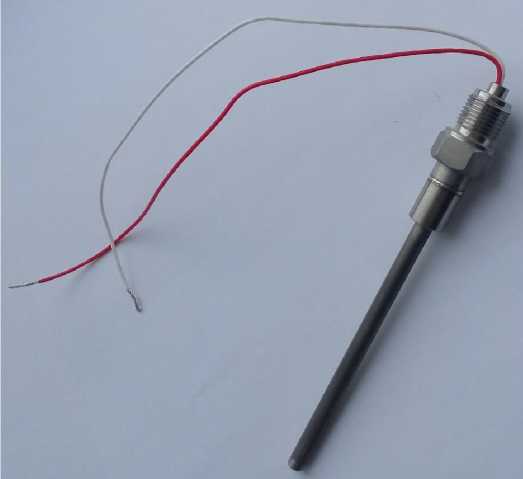

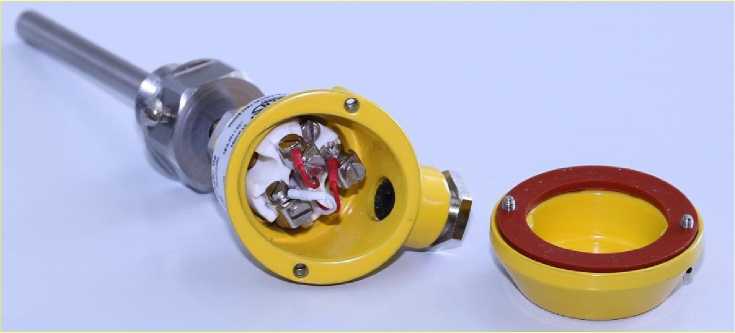

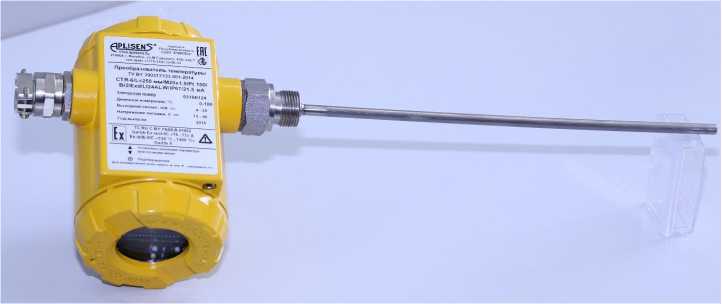

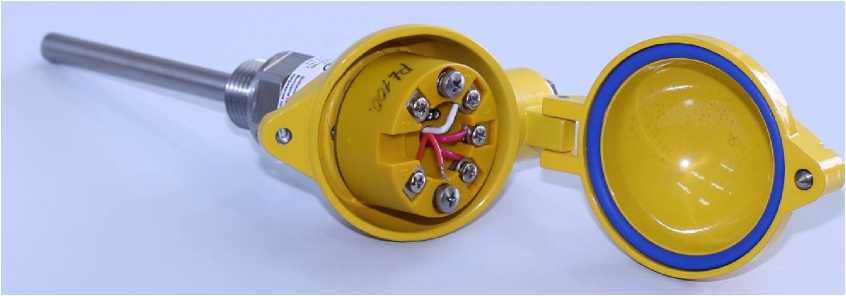

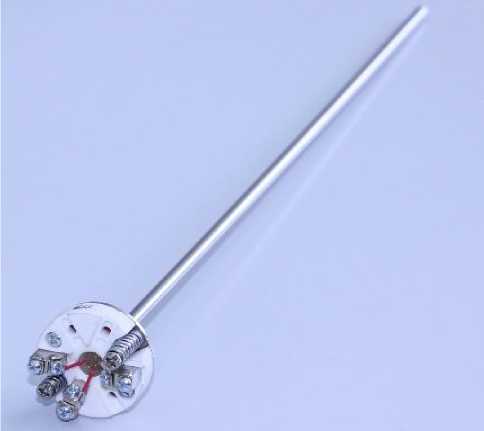

Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 3
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3
Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 4
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4
Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 5
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 5

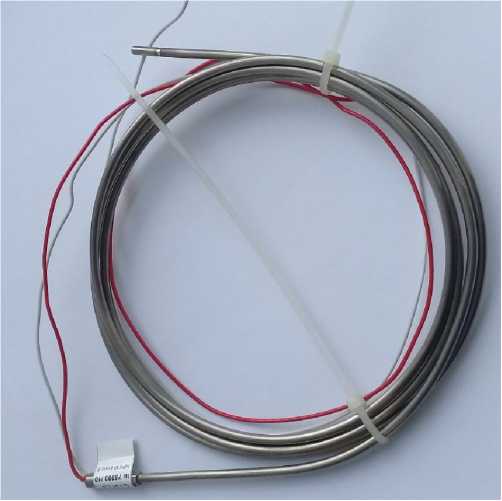

Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 6
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 6
Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 7
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 7

Общие сведения

Дата публикации -
Срок свидетельства - 31.03.2020
Номер записи -
ID в реестре СИ - 492585
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СТR/PZ, Нет модификации, CTR-Pt100/В/3/С/8, CTR-pt100, CTR-6P/Z, CTR,

Производитель

Изготовитель - СООО "Аплисенс"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.

Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 56
Выдано извещений - 1
Кол-во периодических поверок - 56
Кол-во средств измерений - 15
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2175 от 2018.10.16 Об утверждении типов средств измерений

Наличие аналогов СИ: Термопреобразователи сопротивления (CTR)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений СООО "Аплисенс"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
29147-05
01.05.2010
Преобразователи давления измерительные, PC и PR
СООО "Аплисенс" (БЕЛАРУСЬ )
1 год
29147-11
07.07.2016
Преобразователи давления измерительные, PC и PR
СООО "Аплисенс" (БЕЛАРУСЬ )
ОТ
2 года
29147-16
26.11.2021
Преобразователи давления измерительные, PC и PR
СООО "Аплисенс" (БЕЛАРУСЬ )
ОТ
6 лет
72734-18
31.03.2020
Термопреобразователи сопротивления, CTR
СООО "Аплисенс" (БЕЛАРУСЬ )
ОТ
МП
2 года
72733-18
31.03.2020
Преобразователи термоэлектрические, CTU
СООО "Аплисенс" (БЕЛАРУСЬ )
ОТ
МП
2 года
82013-21
22.06.2026
Преобразователи температуры, СТ
СООО "Аплисенс" (БЕЛАРУСЬ )
ОТ
МП
2 года
29147-21
07.07.2026
Преобразователи давления измерительные, PC и PR
СООО "Аплисенс" (БЕЛАРУСЬ )
ОТ
МП
3 года

Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.

В сводной таблице приводится следующая информация:

  • Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
  • наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • кол-во поверок
  • кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
  • величина интервала между поверками

Стоимость 200 руб. или по подписке

Кто поверяет Термопреобразователи сопротивления (CTR)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "Брянский ЦСМ"
(RA.RU.311364)
РСТ
  • CTR
  • 7 0 7 0 7 0 7
    АО «Мессояханефтегаз»
    (RA.RU.312942)
  • CTR-pt100
  • 32 21 0 32 0 32 0 32
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • CTR-6P/Z
  • СТR/PZ
  • 5 0 5 0 5 0 5
    ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ"
    (1758)
  • CTR-Pt100/В/3/С/8
  • 1 0 1 0 1 0 1
    ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ"
    (RA.RU.311956)
  • Нет модификации
  • 2 0 2 1 2 0 2
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • CTR
  • 9 0 9 0 9 0 9

    Стоимость поверки Термопреобразователи сопротивления (CTR)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) термопреобразователей состоит из двух частей: из встроенного и автономного ПО.

    Встроенное метрологически значимое ПО устанавливается на заводе-изготовителе во время производственного цикла в преобразователи температуры АТ; АТХ; GI-22; LI-24G; LI-24GХ и исполнения монтажной головки ALW, SN, LI24ALW, LI24ALW/SN. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

    Автономное ПО не является метрологически значимым и предназначено для программирования через компьютер или с помощью HART коммуникатора. Уровень защиты автономного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств.

    Таблица 2 - Идентификационные данные встроенного ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    software

    Номер версии (идентификационный номер) ПО, не ниже

    1.0

    Цифровой идентификатор ПО

    не доступен

    Таблица 3 - Автономная часть ПО для коммуникации по интерфейсу RS232

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    LMPT

    Номер версии (идентификационный номер ) ПО*

    1.0

    Цифровой идентификатор ПО

    не доступен

    Таблица 4 - Автономная часть ПО для коммуникации по интерфейсу HART

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    RAPORT

    Номер версии (идентификационный номер) ПО, не ниже

    1.0

    Цифровой идентификатор ПО

    не доступен


    Знак утверждения типа

    Знак утверждения типа

    наносится на этикетку термопреобразователей, а также на титульный лист паспорта и

    руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.

    Лист № 11

    Всего листов 11

    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к термопреобразователей сопротивления CTR

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

    ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

    МРБ МП.2516-2015 Система обеспечения единства измерений Республики Беларусь. Преобразователи температуры CT. Методика поверки

    ТУ BY 390317133.001-2014 Преобразователи температуры CT

    Поверка

    Поверка

    осуществляется по документу МРБ МП.2516-2015 «Преобразователи температуры CT. Методика поверки» с извещением КФГЮ.01-2018 об изменении №2, утвержденному РУП «Витебский ЦСМС» 28.02.2018 г.

    Основные средства поверки:

    Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

    Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15) (Регистрационный № 19736-11);

    Термостаты жидкостные прецизионные переливного типа серии ТПП-1 (Регистрационный № 33744-07);

    Калибраторы температуры серий ATC-R, RTC-R (Регистрационный № 45576-11).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в паспорт и (или) на свидетельство о поверке.


    Изготовитель


    Совместное общество с ограниченной ответственностью «АПЛИСЕНС» (СООО «АПЛИСЕНС»), Республика Беларусь
    Адрес: 210004, Республика Беларусь, г. Витебск, ул. М. Горького, 42А, каб. 7
    Телефон: (0212) 33-56-33, (0212) 33-55-20
    E-mail: info@aplisens.ru Web-сайт: www.aplisens.by

    Испытательный центр


    Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
    Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон/факс: (495) 437-55-77 / (495) 437-56-66 E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Принцип действия термопреобразователей основан на изменении электрического сопротивления чувствительного элемента (ЧЭ) в зависимости от температуры измеряемой среды.

    Термопреобразователи состоят из чувствительного элемента (ЧЭ), помещенного в защитную арматуру и соединенного с измерительным преобразователем (ИП). Соединительные проводники первичного элемента выведены на вход преобразователей температуры или клеммной колодки, вмонтированных в монтажной головке. Зависимость выходного сигнала от измеряемой температуры термопреобразователей - линейная.

    Термопреобразователи CTR имеют в качестве первичного преобразователя термопреобразователь сопротивления с типом НСХ по ГОСТ 6651-2009.

    Термопреобразователи могут изготавливаться с различным конструктивным исполнением, с различным оснащением монтажной головки. Данные ТС отличаются между собой оснащением монтажной головкой, наличием или отсутствием взрывозащиты. Схема составления условного обозначения термопреобразователей приведена в таблице 1.

    Таблица 1 - Схема составления структурного обозначения термопреобразователей

    Термопреобразователь CTR-__/__/__/__/__/__/__/__/__/__/___/___/___/___/___/___

    1 2 3 4 5 6 7 8 9 10 11   12 13 14 15 16

    1. Диаметр защитного корпуса, мм

    2. Длина монтажной части L= мм

    3. Вынесение монтажной головки S= мм*

    4. Конструктивное исполнение*: ВТ; ВТа; Т; Та; ТК; ТКа; Е1, W, GE1-K=    мм, B

    5. Тип монтажного присоединения:

    Z*

    - без монтажного присоединения;

    М_

    - резьбовое присоединение M27x2; M20x1,5; M18x1,5; M12x1,5; M14x1,25; М (по заказу);

    G

    - резьбовое присоединение G1/^’; G1”; G (по заказу);

    NPT

    - резьбовое присоединение ^NPT; %NPT; NPT (по заказу);

    DN25 PN16;

    DN25 PN40;

    DN50 PN16;

    DN50 PN40;

    DN (по заказу); PN (по заказу) Tri-Clamp 1”; Tri-Clamp1,5”; Tri-Clamp 2”;

    DIN 25;

    DIN 40;

    DIN 50

    - фланцевое или гигиеническое присоединение;

    X

    - по заказу

    6. Вариант установки первичного преобразователя ТС:

    WW

    - исполнение с подвижным заменяемым вкладышем для монтажной головки ALW, SN, LI24ALW, LI24ALW/SN;

    GB

    - исполнение с подвижным вкладышем без вынесения монтажной головки;

    GN

    - исполнение с подвижным вкладышем c вынесением монтажной головки;

    ТВ

    - исполнение сварное без вынесения монтажной головки;

    TN

    - исполнение сварное c вынесением монтажной головки;

    NO-K= мм

    -    исполнение    c    первичным    преобразователем*    или

    термопреобразователем на гибком кабеле для монтажной головки ALW, SN, LI24ALW, LI24ALW/SN

    7. Количество и тип первичных преобразователей:

    Pt 100

    - один ТС Pt 100 с а=0,003 85 °C-1;

    Pt 500

    - один ТС Pt 500 с а=0,003 85 °C-1;

    Pt 1000

    - один ТС Pt 1000 с а=0,003 85 °C-1;

    50 M

    - один ТС 50 M с а=0,004 28 °C-1;

    100 H

    - один ТС 100 H с а=0,006 17 °C-1;

    2хPt100

    - два ТС Pt 100 с а=0,003 85 °C-1;

    2хPt 500

    - два ТС Pt 500 с а=0,003 85 °C-1;

    2хPt1000

    - два ТС Pt 1000 с а=0,003 85 °C-1;

    2х50 M

    - два ТС 50 M с а=0,004 28 °C-1;

    2х100H

    - два ТС 100 H с а=0,006 17 °C-1;

    8. Класс допуска

    9. Схема соединений термопреобразователей:

    2

    - двухпроводная;

    3

    - трёхпроводная;

    4

    - четырёхпроводная;

    10. Специальное исполнение:

    Ех

    - взрывобезопасное исполнение Ga/Gb Ex ia IIC «Т6.. ,Т1» X, Ex ia IIIC «Т85 °C.. .Т450 °C» Da Х; Ga/Gb Ex ia IIC «Т6.Т4» X,

    Ex ia IIIC Т105 °C Da Х; Ga/Gb Ex ia IIC «Т6. Т5» X, Ex ia IIIC Т105 °C Da X;

    Ехd

    - взрывобезопасное исполнение Ga/Gb Ex ia/d IIC «Т6.Т1» X,

    Ex ia/tb IIIC «Т85 °C. Т450 °C» Da/Db X; Ga/Gb Ex d IIB+H2 «Т6. Т1» X или 1Ex d IIB+H2 «Т6. Т1» Gb X, Ex tb IIIC «Т85 °C. Т450 °C» Da/Db Х или       Ex tb IIIC «Т85 °C...I450 °C» Db Х;

    Q...

    - дополнительное количество часов приработки термопреобразователя по согласованию с заказчиком

    11. Исполнение монтажной головки:

    WM*

    - без монтажной головки;

    AL50-__/IP6_

    - монтажная головка из алюминия 050, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

    AL70-__/IP6_

    - монтажная головка из алюминия 070, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

    AL70-2-__/IP6_

    - монтажная головка из алюминия 070, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного), c двумя установочными местами под оснащение;

    AL85-__/IP6_

    - монтажная головка из алюминия 085, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

    AL85-2-__/IP6_

    - монтажная головка из алюминия 085, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного), c двумя установочными местами под оснащение;

    ALZ-__/IP6_

    - монтажная головка из алюминия, с вводом кабельным по заказу*, со степенью защиты IP65, IP66, IP67* (определяется степенью защиты ввода кабельного);

    PZ-__/IP6_

    - монтажная головка из нержавеющей стали, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного);

    ALW-__/IP6_

    - монтажная головка из алюминия со встроенным преобразователем температуры с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного);

    SN-_/IP6_

    - монтажная головка из нержавеющей стали со встроенным преобразователем температуры с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного);

    LI24ALW-__/IP6_ /К= ... мм

    - монтажная головка из алюминия со встроенным преобразователем температуры LI24, с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного), дистанционным    соединением    с

    термопреобразователем (К= 0 мм*);

    LI24ALW-__/SN/IP6_/ К= . мм

    - монтажная головка из нержавеющей стали со встроенным преобразователем температуры LI24 с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного), дистанционным соединением с термопреобразователем (К= 0 мм*)

    12. Оснащение монтажной головки AL, PZ и конструктивного исполнения W:

    WO*

    - без оснащения;

    KZ

    - колодка зажимная KZ;

    AT

    - преобразователь температуры AT;

    ATХ

    - преобразователь температуры ATХ;

    GI-22

    - преобразователь температуры GI-22;

    LI-24G

    - преобразователь температуры LI-24G;

    LI-24GX

    - преобразователь температуры LI-24GХ

    13. Диапазон измерений, °С

    14. Сигнализация обрыва цепи, мА

    15. Комплекты:

    ГЦР.

    - гильза термометрическая цилиндрическая резьбовая;

    ГКР.

    - гильза термометрическая коническая резьбовая;

    ГЦП.

    - гильза термометрическая цилиндрическая приварная;

    ГКП.

    - гильза термометрическая коническая приварная;

    ГЦФ.

    - гильза термометрическая цилиндрическая фланцевая;

    ГКФ.

    - гильза термометрическая коническая фланцевая;

    G_/AL_/IP6_

    - гильза защитная G с монтажной головкой, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

    OG

    - гильза защитная OG;

    Т

    - гильза защитная c фланцем (по заказу) Т;

    SW

    - гильза защитная SW;

    SWT

    - гильза защитная c фланцем (по заказу) SWT;

    US

    - бобышка монтажная US;

    USG

    - бобышка монтажная USG;

    М /

    AL70-__/IP6_

    - удлинение с монтажной головкой из алюминия 070, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

    AL

    - универсальное приспособление для термопреобразователей с исполнением монтажной головки ALW для монтажа в любом положении на конструкции или горизонтальной трубе от 030 до 065 мм;

    РСР

    - универсальное приспособление для термопреобразователей для монтажа в любом положении на конструкции или горизонтальной трубе от 025 до 031 мм;

    Х

    - по заказу

    16. Кодовое обозначение государств, указывающее страну потребителя: BY, KZ, RU, AZ, UZ и др.*

    Примечание: * - допускается не обозначать

    Примеры обозначения:

    • 1) Преобразователь температуры CTR-6/L=320 mm/S=60 MM/M20x1,5/GN/Pt 100/В/3/ AL70/KZ/(-40) °C-100 °C;

    • 2) Преобразователь температуры CTR-6/L=120 MM/M20x1,5/TB/Pt 100/B/3/AL70/AT/ (-40) °C-50 °c/23 mA

    Фотографии общего вида термопреобразователей представлены на рисунках 1-6.

    Внешний вид. Термопреобразователи сопротивления (CTR), http://oei-analitika.ru

    Рисунок 1 - Общий вид термопреобразователей CTR конструктивного исполнения W

    Внешний вид. Термопреобразователи сопротивления (CTR), http://oei-analitika.ru

    Рисунок 2 - Общий вид термопреобразователей CTR с оснащением монтажной головки колодкой зажимной KZ

    Внешний вид. Термопреобразователи сопротивления (CTR), http://oei-analitika.ru

    Рисунок 3 - Общий вид термопреобразователей CTR с оснащением монтажной головки преобразователями температуры АТ; АТХ; GI-22; LI-24G; LI-24GХ

    Внешний вид. Термопреобразователи сопротивления (CTR), http://oei-analitika.ru

    Рисунок 3 - Общий вид термопреобразователей CTR

    исполнений монтажной головки ALW, SN, LI24ALW, LI24ALW/SN

    Внешний вид. Термопреобразователи сопротивления (CTR), http://oei-analitika.ru

    Рисунок 4 - Общий вид термопреобразователей CTR исполнения монтажной головки PZ

    Внешний вид. Термопреобразователи сопротивления (CTR), http://oei-analitika.ru

    Рисунок 5 - Общий вид термопреобразователей CTR конструктивных исполнений ВТ и ВТа, ТК и ТКа, Т и Та, Е1

    Внешний вид. Термопреобразователи сопротивления (CTR), http://oei-analitika.ru

    Рисунок 6 - Общий вид термопреобразователей CTR конструктивных исполнений В и GЕ1

    Защита от несанкционированного доступа, в зависимости от исполнения термопреобразователя, обеспечивается пломбированием. Пломбирование производит потребитель на месте монтажа термопреобразователя.


    Таблица 8 -

    Наименование

    Обозначение

    Количество

    Т ермопреобразователь

    КФГЮ.406402.000

    1 шт.

    Паспорт

    КФГЮ.406402.000-05

    ПС

    1 экз.

    Руководство по эксплуатации*

    КФГЮ.406402.000 РЭ

    1 экз. (на каждые три термопреобразователя одной модификации при поставке в один адрес)

    Методика поверки

    МРБ МП.2516-2015 с извещением КФГЮ.01-2018 об изменении №2

    1 экз. (на каждые три термопреобразователя одной модификации при поставке в один адрес)

    Коммуникатор KAP

    -

    1 шт. (поставляется по заказу)

    Конвертер HART/USB

    -

    1 шт. (поставляется по заказу)

    Программное обеспечение

    «РАПОРТ-01»

    1 шт. (поставляется по заказу)

    Упаковка

    КФГЮ.408030.100

    1 шт.

    *

    Для исполнений ALW, SN, LI24ALW/SN


    Таблица 5 - Метрологические характеристики термопреобразователей CTR с колодкой зажимной KZ или без монтажной головки

    Модификация (оснащение) термопреобразователя

    НСХ

    Номинальное значение сопротивления при 0 °С,

    R0, Ом

    Температурный коэффициент сопротивления, a, °С-1

    Класс допуска и пределы допускаемой абсолютной погрешности измерения температуры, °С

    Диапазон измерений, °С

    CTR, (KZ, без монтажной головки)

    P1100

    100

    0,00385

    А: ±(0,15+0,002-|1|) от -40 °С до +300 °С;

    В: ±(0,3+0,005-|1|) от -40 °С до +500 °С;

    С: ±(0,6+0,01-|1|) от -40 °С до

    +600 °С

    от -40 до

    +600

    P1500

    500

    P11000

    1000

    50M

    50

    0,00428

    А: ±(0,15+0,002-|1|) от -40 °С до +120 °С;

    В: ±(0,3+0,005-|1|) от -40 °С до

    +200 °С

    С: ±(0,6+0,01-|1|) от -40 °С до

    +200 °С

    от -40 до

    +200

    100Н

    100

    0,00617

    С: ±(0,6+0,01|1|)

    от -40 до +180

    Примечания:

    • 1) по согласованию с заказчиком возможно изготовление термопреобразователей с диапазонами измерений, находящимися внутри указанных диапазонов;

    • 2) 111 - абсолютное значение измеряемой температуры, °С.

    Таблица 6 - Метрологические характеристики термопреобразователей с преобразователями температуры АТ, АТХ, LI-24G, LI-24GX, GI-22

    Модификация термопреобразователя

    Оснащение

    НСХ

    Класс допуска

    Диапазон измерений, °С

    Выходной сигнал, мА

    Пределы допускаемой основной приведенной погрешности gO, %, от диапазона изменения выходного сигнала

    CTR

    AT, АТХ

    Pt 100

    А, В, С

    от -4O до +5O от -4O до +lOO от -4O до +l5O от -4O до +2OO от O до +25O от O до +3OO от O до +6OO

    от 4 до 2O

    ±O,2O

    GI-22

    PtlOO

    А, В, С

    от -4O до +5O от -4O до +lOO от -4O до +l5O от -4O до +2OO

    от O до +25O от O до +3OO от O до +6OO

    ±O,2O

    GI-22

    Pt500

    А, В, С

    от -4O до +5O от -4O до +lOO от -4O до +l5O от -4O до +2OO

    от 4 до 2O

    ±O,2O

    PtlOOO

    от -4O до +5O от -4O до +lOO от -4O до +l5O от -4O до +2OO

    от O до +25O

    100H

    С

    от -4O до +18O

    LI-24G, LI-24GX

    PtlOO,

    Pt5OO

    А, В, С

    от -4O до +6OO

    от 4 до 2O;

    HART-

    протокол

    ±O,1O

    PtlOOO

    от -4O до +266

    5O М

    от -4O до +18O

    1OO H

    С

    от -4O до +18O

    Таблица 7 - Метрологические характеристики термопреобразователей исполнения ALW, SN, lI24ALW, LI24ALW/SN с ж/к индикатором

    Модификация тер-мопреоб-разователя

    Исполнение

    НСХ

    Класс допуска

    Диапазон измерений, °С

    Выходной сигнал, мА

    Пределы допускаемой основной

    приведенной погрешности gот диапазона изменения выходного сигнала, %

    абсолютной погрешности D отображения температуры, °С

    CTR

    ALW, SN

    Pt 1OO

    А, В, С

    от -4O до +55O

    от 4 до

    2O;

    HART-

    протокол

    ±O,1O

    ±(O,25+O,OO2#

    CTR

    LI24ALW, LI24ALW/SN

    Р 1OO,

    Pt 5OO,

    Pt1OOO

    А, В, С

    от -4O до +6OO

    Примечания:

    • 1) класс допуска для CTR определяется по таблице 4;

    • 2) |t| - абсолютное значение измеряемой температуры, °С; t - значение измеряемой температуры, °С;

    • 3) величина минимального поддиапазона составляет 50 °С.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
