Номер по Госреестру СИ: 72736-18
72736-18 Система для определения параметров газопылевого потока
(GMD 13)
Назначение средства измерений:
Система для определения параметров газопылевого потока GMD 13 (далее -система GMD 13) предназначена для измерений массовой концентрации пыли, температуры, абсолютного давления, скорости потока отходящих и технологических газов промышленных предприятий при поверке рабочих средств измерений без их демонтажа в рабочих условиях эксплуатации. Система GMD 13 является рабочим эталоном согласно ГОСТ 8.606-2012.
Внешний вид.
Система для определения параметров газопылевого потока
Рисунок № 1
Внешний вид.
Система для определения параметров газопылевого потока
Рисунок № 2
Внешний вид.
Система для определения параметров газопылевого потока
Рисунок № 3
Внешний вид.
Система для определения параметров газопылевого потока
Рисунок № 4
Внешний вид.
Система для определения параметров газопылевого потока
Рисунок № 5
Внешний вид.
Система для определения параметров газопылевого потока
Рисунок № 6
Внешний вид.
Система для определения параметров газопылевого потока
Рисунок № 7
Программное обеспечение
Программное обеспечение системы GMD 13 встроено в энергонезависимую память контроллера измерительного блока и прецизионных весов горячего взвешивания.
С помощью ПО обеспечивается управление работой весов горячего взвешивания при температуре плюс 160 °С и автоматический вывод на дисплей измерительного блока:
-
- температуры внутренней камеры весов;
-
- массы фильтров до и после отбора пробы в автоматическом режиме;
-
- времени отбора пробы;
-
- объема пробы, приведенного к нормальным условиям;
-
- падения давления на фильтре в процессе отбора пробы;
-
- массовой концентрации пыли в пробе газа;
-
- сообщения об ошибках весов горячего взвешивания.
ПО системы осуществляет непрерывный мониторинг состояния всей системы, выполнение процессов, связанных с обеспечением условий изокинетического отбора проб газа, результатов измерений параметров газового потока в точке отбора проб, обработки измерительной информации, сбора, хранения и отображения на дисплее измерительного блока результатов измерений массовой концентрации пыли, температуры и давления газа и окружающей среды, скорости потока. Передача информации на внешние носители осуществляется с использованием флеш-накопителей.
Прецизионные весы горячего взвешивания MA.R Series, входящие в состав системы GMD 13, имеют встроенное ПО, выполняющее следующие функции:
- запуск и выполнение различных режимов работы весов по управляющей команде от контроллера измерительного блока системы;
- обмен информацией с контроллером измерительного блока системы посредством цифрового интерфейса RS-232C.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик системы.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
контроллер измерительного блока системы |
прецизионные весы горячего взвешивания MA.R Series | |
Идентификационное наименование ПО |
GMD 13 |
MA.R Series |
Номер версии (идентификационный номер) ПО |
1.23 |
1.2.5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации системы GMD 13 и в виде наклейки на корпус измерительного блока.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе для определения параметров газопылевого потока GMD 13
ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
Техническая документация фирмы-изготовителя
Поверка
Поверка осуществляется по документу МП-242-2180-2018 «ГСИ. Система для определения параметров газопылевого потока GMD 13. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 мая 2018 г.Основные средства поверки:
-
- комплект гирь по ГОСТ OIML R 111-1-2009, класс точности F2;
-
- рабочий эталон 1 разряда по ГОСТ Р 8.840-2013, диапазон абсолютного давления от 5 до 1300 гПа;
-
- рабочий эталон 1 разряда по ГОСТ Р 8.618—2014, диапазон измерений объемного расхода газа в от 0,005 до 400 дм3/мин;
-
- калибратор температуры КТ-1 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 29228-11), диапазон измерений от минус 50 до плюс 140 °С и калибратор температуры КТ-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 28811-12), диапазон измерений от плюс 40 до плюс 500 °С;
-
- установка аэродинамическая измерительная ЭМС 0,1/60 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 34647-07), диапазон измерений скорости потока газа от 0,1 до 60 м/с
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке поверяемой системы.
Изготовитель
Фирма Dr.Fodisch Umweltmesstechnik AG, Германия
Адрес: Zwenkauer StraBe 159, D-04420 Markranstadt
Телефон: +49-34205-755-0
Факс: +49-34205-755-40
Заявитель
Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»)
ИНН 7810728739
Адрес: 196247, г. Санкт-Петербург, проспект Новоизмайловский, д. 67, корп. 2, пом. 5Н, лит. А
Телефон: +7 (812) 251-56-72
Факс: +7 (812) 327-97-76
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия системы GMD 13 основан на отборе пробы газа из газохода и определении массовой концентрации пыли гравиметрическим методом, измерении скорости потока с помощью трубки Пито, а также расхода, температуры и давления для приведения результатов измерений содержания пыли к нормальным условиям.
Система GMD 13 состоит из измерительного блока (рисунок 1), прецизионных весов горячего взвешивания (рисунок 2), комплекта зондов разной длины для отбора твердых (взвешенных) частиц на фильтр и измерений скорости потока, температуры и давления в точке отбора пробы (рисунок 3), насоса для отбора пробы с расходом, обеспечивающим
изокинетические условия при отборе пробы (рисунок 4) и комплекта принадлежностей
(рисунок 5).
Рисунок 1 - Общий вид измерительного блока
Рисунок 2 - Общий вид прецизионных весов

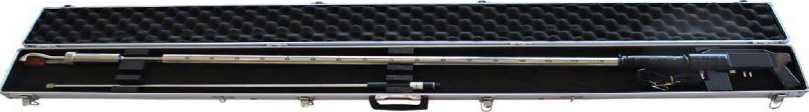

Рисунок 3 - Общий вид комплекта пробоотборных зондов
Рисунок 4 - Общий вид насоса
Рисунок 5 - Общий вид комплекта принадлежностей
Задание всех необходимых параметров при отборе проб и управление работой системы GMD 13 осуществляется с помощью измерительного блока с встроенным программным обеспечением.
Общий вид системы GMD 13 приведен на рисунках 6 - 7.

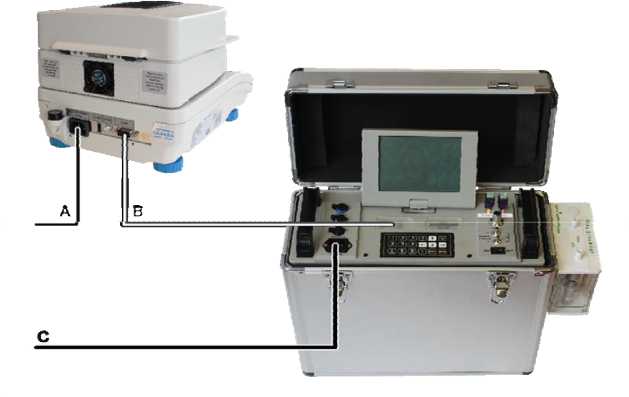

Рисунок 6 - Общий вид системы GMD 13 при измерении массы фильтров до и после отбора пробы газа

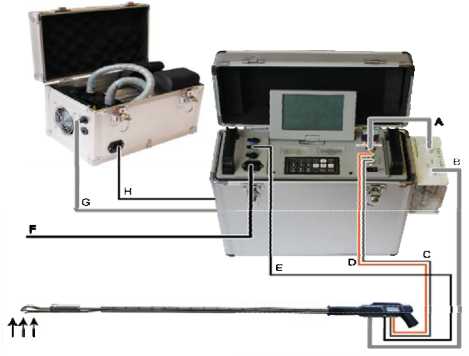

Рисунок 7 - Общий вид системы GMD 13 при отборе пыли на фильтр и измерении скорости потока, расхода газа через фильтр, времени отбора пробы, температуры и давления в точке отбора пробы
Таблица 4 - Комплектность системы GMD 13
Наименование |
Обозначение |
Количество |
Заводской номер |
Система для определения параметров газопылевого потока в составе: |
GMD 13 |
1 шт. |
18117 |
Измерительный блок |
1 шт. |
- | |
Весы в футляре |
1 шт. |
566031 | |
Пробоотборный зонд в футляре |
3 шт. |
- | |
Насос в футляре |
1 шт. |
25160112 | |
Комплект принадлежностей в футляре |
1 шт. |
- | |
Руководство по эксплуатации |
1 экз. |
- | |
Методика поверки |
МП 242-2180-2018 |
1 экз. |
- |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений массы пыли на фильтре, мг |
от 20 до 300 |
Пределы допускаемой относительной погрешности при измерении массы пыли на фильтре, % |
±6 |
Диапазон измерений массовой концентрации пыли в отобранной пробе газа, мг/м3 |
от 10 до 1000 |
Пределы допускаемой основной относительной погрешности при измерении массовой концентрации пыли в отобранной пробе, % |
±7 |
Пределы допускаемой относительной погрешности при измерении массовой концентрации пыли в отобранной пробе, % |
±101) |
Диапазон измерений температуры газовой пробы, °C |
от 0 до +280 |
Пределы допускаемой основной абсолютной погрешности при измерении температуры газовой пробы, °С |
±2,0 |
Пределы допускаемой абсолютной погрешности при измерении температуры газа в точке отбора пробы, °С |
±3,0 1} |
Диапазон объемного расхода газа при отборе пробы, дм3/мин |
от 5 до 60 |
Пределы допускаемой основной относительной погрешности при измерении объемного расхода газа при отборе пробы, % |
±2 |
Пределы допускаемой относительной погрешности при измерении объемного расхода при отборе пробы, % |
±3 ' |
Диапазон абсолютного давления газа в газоходе, гПа |
от 700 до 1000 |
Пределы допускаемой основной абсолютной погрешности при измерении абсолютного давления газа, гПа |
±2 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности при измерении абсолютного давления газа в точке отбора пробы, гПа |
±51) |
Диапазон скорости потока газа в газоходе, м/с |
от 3 до 50 |
Пределы допускаемой основной абсолютной погрешности при измерении скорости потока газа, м/с |
±1,0 |
Пределы допускаемой абсолютной погрешности при измерении скорости потока газа в точке отбора пробы, м/с |
±1,51) |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 98 до 104,6 |
1) В условиях эксплуатации системы. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
Параметры электрического | |||||
питания: | |||||
- напряжение переменного тока, В |
220±22 | ||||
- частота переменного тока, Гц |
50±1 | ||||
Потребляемая мощность, В^А, не более |
200 | ||||
Габаритные размеры, мм, |
Измери- |
Зонд для отбора |
Комплект | ||
не более: |
тельный |
пыли и измерений |
принадлеж- | ||
блок |
Весы |
Т и Р газа |
Насос |
ностей | |
- ширина |
500 |
240 |
230 |
350 |
410 |
- высота |
440 |
300 |
120 |
240 |
370 |
-длина |
190 |
430 |
1600, 2000, 3000 |
220 |
210 |
Масса, кг, не более |
13 |
10 |
6 |
12 |
9 |
Условия эксплуатации системы: - параметры окружающей среды: | |||||
- температура, °С | |||||
- относительная влажность, |
от 0 до +50 | ||||
%, не более | |||||
- атмосферное давление, |
80 | ||||
кПа - параметры анализируемой газовой среды: |
от 75 до 106,6 | ||||
- температура в точке отбора пробы, °С |
от 0 до +280 | ||||
- давление в точке отбора пробы, гПа |
от 700 до 1100 | ||||
- массовая концентрация пыли, г/м3, не более |
1,0 | ||||
- объемная доля паров воды, %, не более |
40 | ||||
- объемный расход отбираемой пробы, дм3/мин |
от 5 до 60 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Условия эксплуатации весов: | |
- температура окружающей | |
среды, °С |
от +15 до +25 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 98 до 104,6 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
10000 |
