Номер по Госреестру СИ: 72805-18
72805-18 Счетчики газа мембранные
(G)
Назначение средства измерений:
Счетчики газа мембранные типа «G» (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, а также других неагрессивных газов.
Внешний вид.
Счетчики газа мембранные
Рисунок № 1
Внешний вид.
Счетчики газа мембранные
Рисунок № 2
Внешний вид.
Счетчики газа мембранные
Рисунок № 3
Внешний вид.
Счетчики газа мембранные
Рисунок № 4
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа мембранным типа «G»
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы «Gas Souzan Industrial & Manufacturing Company»,
Исламская Республика Иран
Поверка
Поверкаосуществляется по документу МП 1-2090-2018 «ГСИ. Счетчики газа мембранные типа «G». Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 10 июля 2018 г.
Основное средство поверки:
- рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 (с пределами допускаемой погрешности измерений объема газа ±0,5 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт и/или свидетельство о поверке и на пломбы, как показано на рисунке 2.
Изготовитель
Gas Souzan Industrial & Manufacturing Company, Исламская Республика Иран
Адрес: Исламская Республика Иран, м. Исфахан, г. Наджафабад, индустриальная зона
Телефон: (+9831) 424-99-595, 424-99-061-9
Факс: (+9831) 424-99-005, 950-13-058
Web-сайт: http://www.gas-souzan.com/
E-mail: office@gas-souzan.com
Заявитель
Общество с ограниченной ответственностью «Прогресс» (ООО «Прогресс»)
ИНН 6168031793
Адрес: 344103, Ростовская обл., г. Ростов-на-Дону, пер. Машиностроительный, д. 11
Телефон (факс): (863) 224-17-08
Web-сайт: http://www.progress-gs.ru/
E-mail: oooprogress10@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24
Телефон (факс): (843) 291-08-33
Web-сайт: http://test.tatarstan.ru/
E-mail: isp13@tatcsm.ru
Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе счетчика в возвратно-поступательное движение мембран, находящихся внутри и образующих измерительные камеры. Движение мембран с помощью кинематической передачи преобразуется во вращательное, которое через вспомогательные элементы передается на отсчетное устройство, фиксирующее прошедший объем газа. Показание объема считывается с отсчетного устройства счетчика.
Счётчик состоит из корпуса, в который помещен измерительный механизм мембранного типа, и механического отсчетного устройства. Измерительный механизм состоит из камер со встроенными перегородками (мембранами).
Счетчики в зависимости от типоразмера выпускаются в следующих модификациях: G2,5 ^-78-02,5А); G4 С (GS-84-04Q; G6 С (GS-84-ОбС); G10 (GS-76-ОЮА); G16 (GS-76-О^А); G25 (GS-80-025B); G40 ^-77-040А); G65 ^-77-065А); G100 (GS-78-ЮОА).

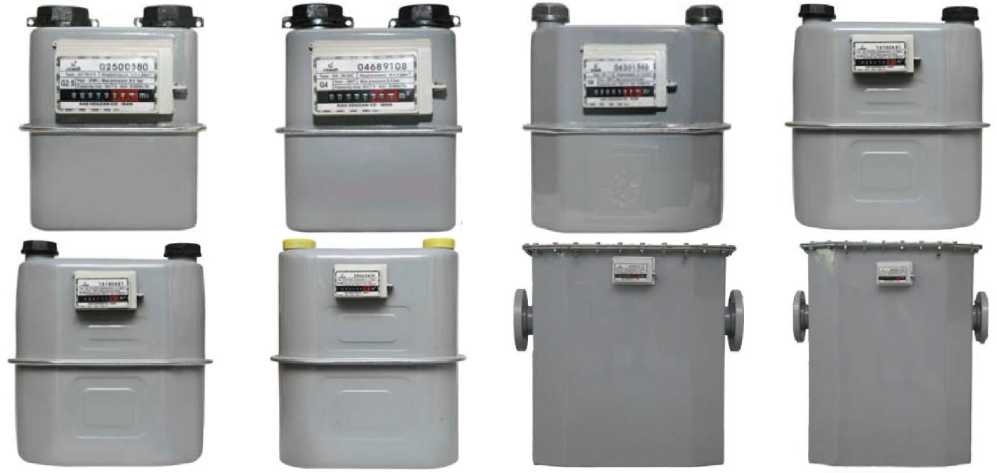

Общий вид счетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид счетчиков

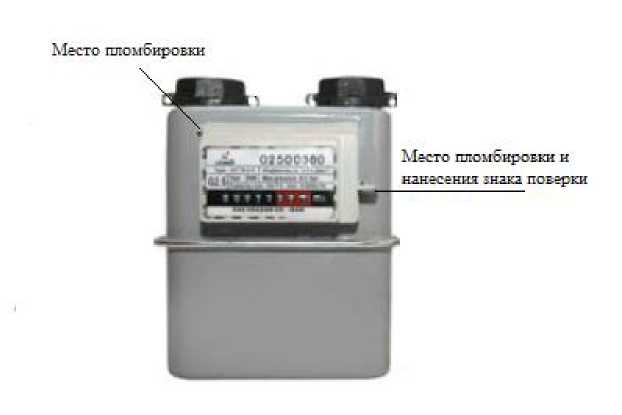

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Месте шгпийировЕН
Место шгомЬирс-ВЕИ и
Езнесенш ;нака пов=рки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Программное обеспечение отсутствует.
Метрологические и основные технические характеристики счетчиков приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для модификации счетчиков | ||||||||
G2,5 (GS-78- 02,5 А) |
G4 С (GS-84- 04С) |
G6 С (GS-84- 06С) |
G10 (GS-76- 010 А) |
G16 (GS-76- 016А) |
G25 (GS-80- 025B) |
G40 (GS-77- 040А) |
G65 (GS-77- 065А) |
G100 (GS-78- 100 А) | |
Циклический объем, дм3, не менее |
1,2 |
1,2 |
3,5 |
10 |
10 |
20 |
30 |
55 |
120 |
Минимальный расход (Q™h), м3/ч |
0,025 |
0,04 |
0,06 |
0,1 |
0,16 |
0,25 |
0,4 |
0,65 |
1,0 |
Номинальный расход (Qhom), м3/ч |
2,500 |
4,00 |
6,00 |
10,0 |
16,00 |
25,00 |
40,0 |
65,00 |
100,0 |
Максимальный расход ^макс), м3/ч |
4,000 |
6,00 |
10,00 |
16,0 |
25,00 |
40,00 |
65,0 |
100,00 |
160,0 |
Пределы допускаемой относительной погрешности измерений объема газа, %:
|
±3,0 ±1,5 |
Примечание - Q текущий расход, м3/ч.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение для модификации счетчиков | ||||||||
G2,5 (GS-78- 02,5А) |
G4 С (GS-84- 04С) |
G6 С (GS-84- 06С) |
G10 (GS-76-010А) |
G16 (GS-76-016А) |
G25 (GS-80-025B) |
G40 (GS-77-040А) |
G65 (GS-77-065А) |
G100 (GS-78- 100А) | |
Максимальное рабочее избыточное давление, кПа |
50 |
100 | |||||||
Температура измеряемой среды, °С |
от -30 до +60 | ||||||||
Максимальная потеря давления, Па |
200 |
240 |
280 |
280 |
320 | ||||
Емкость отсчетного устройства, м3 |
99999,999 |
999999,99 |
9999999,9 | ||||||
Условия эксплуатации: | |||||||||
- температура окружающей среды, °С |
от -40 до +70 | ||||||||
- относительная влажность, % |
до 95, при температуре +35 °С | ||||||||
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||||||||
Г абаритные размеры, мм, не более | |||||||||
- высота |
220 |
255 |
420 |
510 |
640 |
760 |
935 | ||
- ширина |
195 |
305 |
405 |
465 |
680 |
680 |
790 | ||
- длина |
160 |
180 |
235 |
270 |
390 |
380 |
495 | ||
Масса, кг, не более |
2,95 |
4,90 |
11,50 |
19,60 |
68,00 |
84,60 |
142,20 | ||
Средний срок службы, лет |
20 |
