Номер по Госреестру СИ: 72829-18
72829-18 Преобразователи давления измерительные
(P)
Назначение средства измерений:
Преобразователи давления измерительные P (далее - преобразователи) предназначены для непрерывного измерения избыточного давления (в т. ч. разрежения) путем преобразования значений измеренного давления в электрический аналоговый или цифровой сигналы. Измеряемые среды - газы, пар и жидкости, в том числе коррозийные.
Внешний вид.

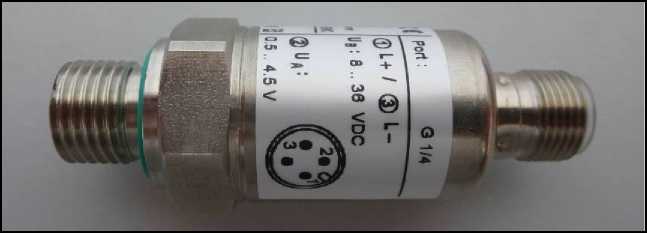

Преобразователи давления измерительные
Рисунок № 1
Внешний вид.

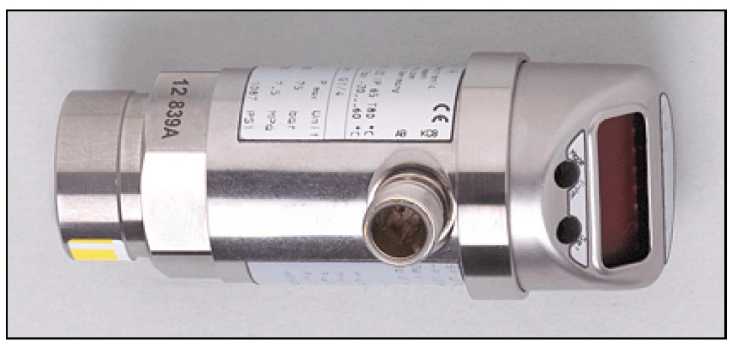

Преобразователи давления измерительные
Рисунок № 2
Внешний вид.

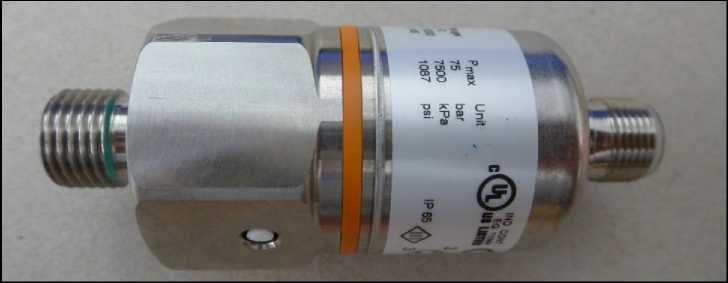

Преобразователи давления измерительные
Рисунок № 3
Внешний вид.

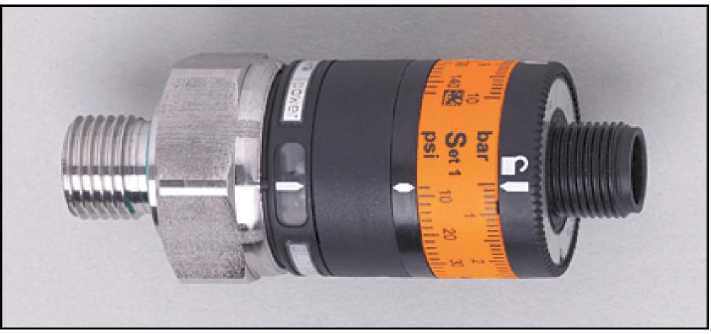

Преобразователи давления измерительные
Рисунок № 4
Внешний вид.

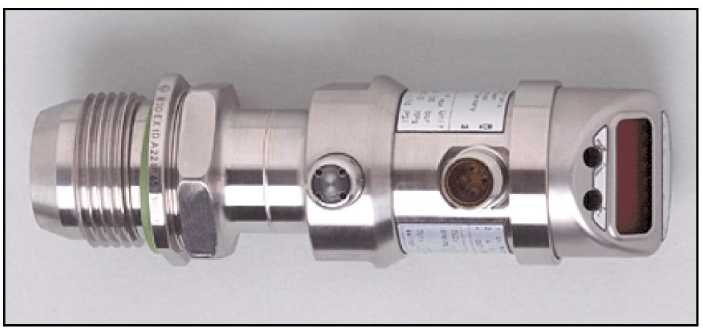

Преобразователи давления измерительные
Рисунок № 5
Внешний вид.

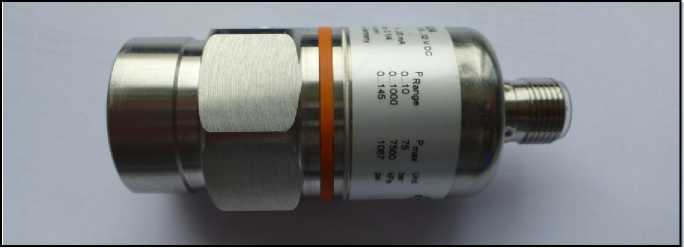

Преобразователи давления измерительные
Рисунок № 6
Внешний вид.

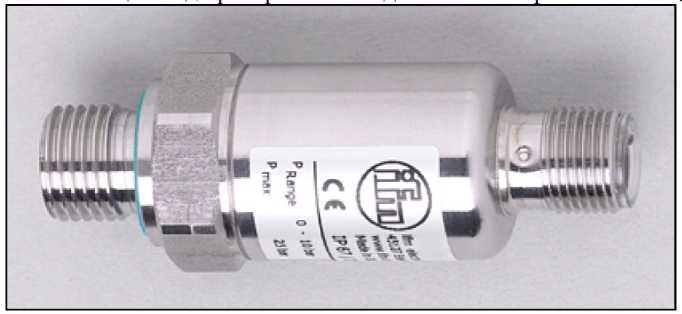

Преобразователи давления измерительные
Рисунок № 7
Внешний вид.

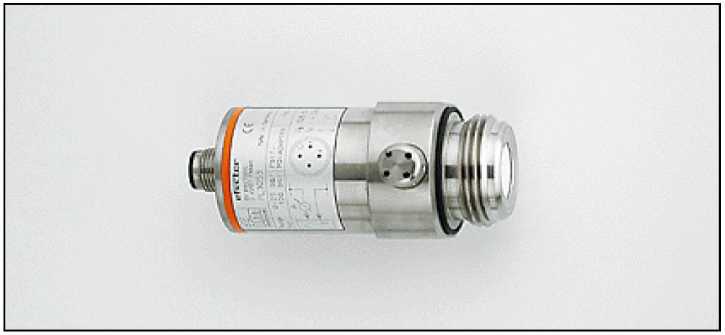

Преобразователи давления измерительные
Рисунок № 8
Внешний вид.
Преобразователи давления измерительные
Рисунок № 9
Внешний вид.
Преобразователи давления измерительные
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится в руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным P
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления
измерительные. Методика поверки».
Основные средства поверки:
-
- манометр грузопоршневой МП-6 (регистрационный номер в Федеральном
информационном фонде 47335-11);
-
- манометр грузопоршневой МП-60 (регистрационный номер в Федеральном
информационном фонде 31703-06);
- манометр грузопоршневой МП -600 (регистрационный номер в Федеральном информационном фонде 47376-11);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «ifm electronic s.r.l.», Румыния
Адрес: Mihai Viteazu Str. Nr. 1, Selimbar, Sibiu 557260, Румыния
Телефон: +40 (0) 269 224 550 Факс: +40 (0) 269 224 766
E-mail: info.ro@ifm.com
Web-сайт: www.ifm.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Преобразователи состоят из электронного блока и чувствительного элемента в виде измерительной ячейки. Деформация мембраны измерительной ячейки под воздействием давления преобразуется в аналоговый и (или) в цифровой выходные сигналы для индикации и передачи измерительной информации. Преобразователи давления измерительные P имеют следующие модификации: PA, PC, PE, PF, PG, PH, PI, PK, PL, PM, PN, PP, PQ, PS, PT, PV, PX, PY, которые отличаются пределами измерений, пределами допускаемой основной погрешности и наличием дополнительных аксессуаров.
Общий вид преобразователей представлен на рисунках 1-18.

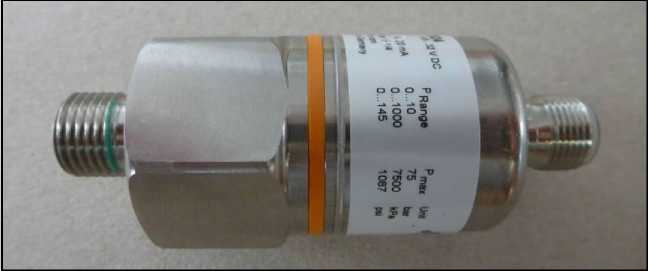

Рисунок 1 - Общий вид преобразователей модификации PA
Рисунок 2 - Общий вид преобразователей модификации PC
Рисунок 3 -
Общий вид преобразователей модификации PF

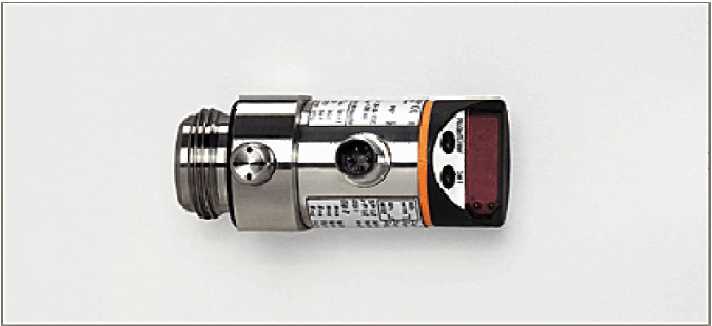

Рисунок 5 -
Общий вид преобразователей модификации PE
< '3

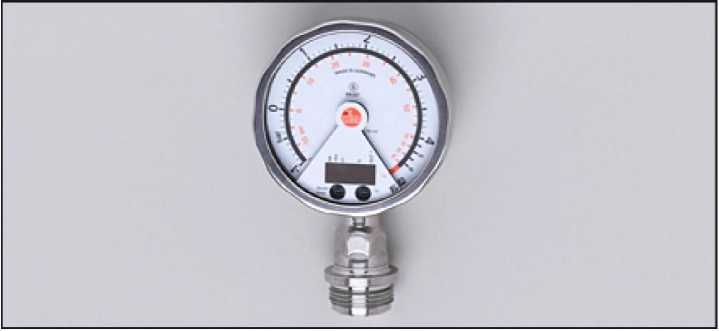

Рисунок 4 -
Общий вид преобразователей модификации PG

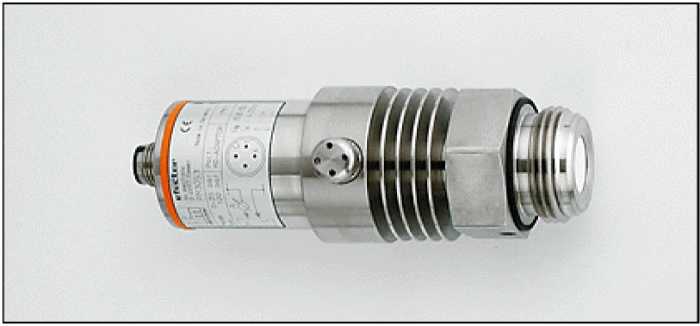

Рисунок 6 - Общий вид преобразователей модификации PH
Рисунок 7 - Общий вид преобразователей модификации PI
Рисунок 8 - Общий вид преобразователей модификации PK
Рисунок 9 - Общий вид преобразователей модификации PL
Л ' м|
Рисунок 10 - Общий вид преобразователей модификации PM
Рисунок 11 - Общий вид преобразователей модификации PN
я
®
Рисунок 12 - Общий вид преобразователей модификации PP

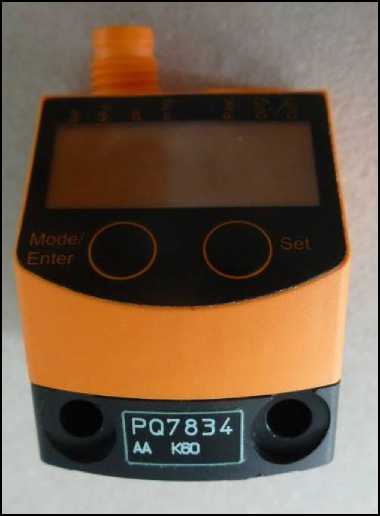

Рисунок 13 - Общий вид преобразователей модификации PQ

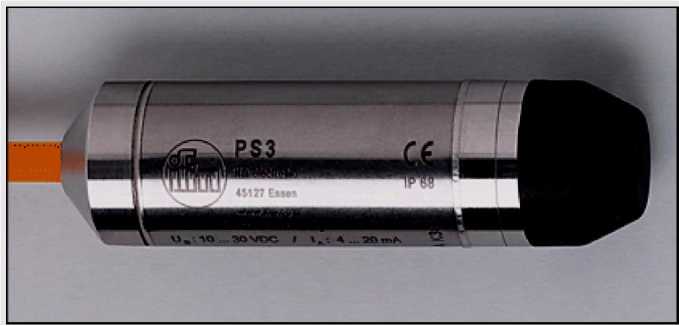

Рисунок 14 - Общий вид преобразователей модификации PS
Рисунок 15 - Общий вид преобразователей модификации PT

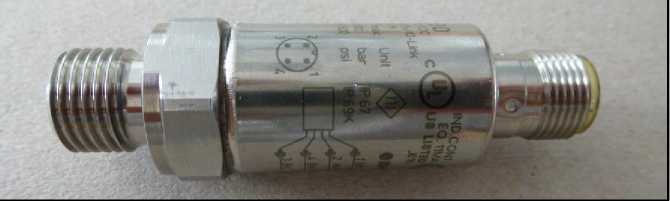

Рисунок 16 - Общий вид преобразователей модификации PV
Рисунок 17 - Общий вид преобразователей модификации PX

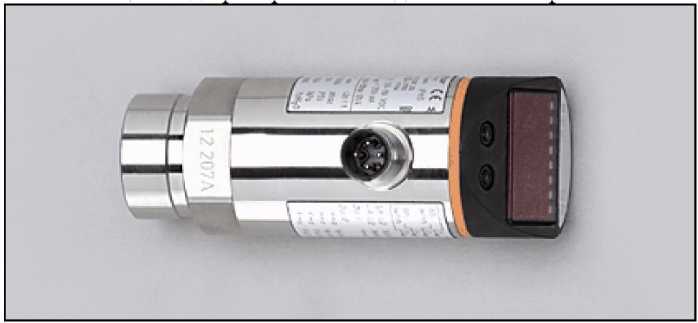

Рисунок 18 - Общий вид преобразователей модификации PY
Пломбирование преобразователей не предусмотрено.
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики преобразователей приведены в таблицах 1-2.
Таблица 1 - Основные метрологические характеристики преобразователей
Модификация |
Диапазон измерений/ преобразований избыточного давления, МПа |
Пределы допускаемой приведенной (к диапазону измерений/преобразований) погрешности измерений/ преобразований избыточного давления, % |
PA |
от -0,1 до 60 |
±0,25 |
PC |
от -0,1 до 40 |
±1,5 |
PE |
от -0,1 до 40 |
±0,5 |
PF |
от -0,1 до 10 |
±0,6 |
PG |
от -0,1 до 40 |
±0,35 |
PH |
от -0,1 до 60 |
±0,6 |
PI |
от -0,1 до 2,5 |
±0,2 |
PK |
от 0 до 40 |
±1,5 |
PL |
от -0,1 до 10 |
±0,6 |
PM |
от -0,1 до 10 |
±0,6 |
PN |
от -0,1 до 40 |
±0,5 |
PP |
от -0,1 до 40 |
±0,25 |
PQ |
от -0,1 до 1 |
±0,25 |
PS |
от 0 до 0,1 |
±0,5 |
РТ |
от 0 до 60 |
±1,0 |
PV |
от -0,1 до 40 |
±0,5 |
РХ |
от -0,1 до 0,3 |
±3,5 |
PY |
от 0 до 40 |
±1 |
Таблица 2 - Основные метрологические характеристики преобразователей
Наименование характеристики |
Значение |
Диапазоны выходных аналоговых сигналов*: - сила постоянного тока, мА |
от 4 до 20 |
- напряжение постоянного тока, В |
от 0 до 10 |
Примечание - * - в зависимости от модификации |
Таблица 3 - Технические характеристики преобразователей
Модификация |
Напряжение питания постоянного тока, В |
Напряжение питания переменного тока, В |
Диапазон рабочих температур, °С |
Габаритные размеры (диаметр x длина), мм, не более |
Масса, г, не более |
PA |
от 9,6 до 32 |
от -25 до +90 |
30x100 |
300 | |
PC |
от 5,0 до 36 |
от -25 до +90 |
34x100 |
80 | |
PE |
от 18 до 36 |
от -25 до +80 |
34x100 |
400 | |
PF |
от 20 до 30 |
от -25 до +80 |
50x100 |
350 | |
PG |
от 18 до 32 |
от -25 до +125 |
100x170 |
615 | |
PH |
от 14 до 30 |
от -25 до + 125 |
48x125 |
550 | |
PI |
от 18 до 32 |
от -25 до +125 |
50x110 |
360 | |
PK |
от 9,6 до 32 |
от -25 до +80 |
27x72 |
100 | |
PL |
от 14 до 30 |
от -25 до +80 |
50x100 |
400 | |
PM |
от 14 до 30 |
от -25 до +125 |
50x140 |
530 | |
PN |
от 18 до 30 |
от 85 до 265 |
от -25 до +80 |
34x120 |
400 |
PP |
от 9,6 до 30 |
от -25 до +90 |
30x80 |
250 | |
PQ |
от 18 до 32 |
от 0 до +60 |
30x45 |
120 | |
PS |
от 9,6 до 32 |
от -10 до +85 |
27x150 |
1600 | |
РТ |
от 8,0 до 36 |
от -40 до +125 |
19x66 |
70 | |
PV |
от 18 до 30 |
от -40 до +90 |
20x70 |
70 | |
РХ |
от 16 до 32 |
от -25 до +90 |
30x80 |
220 | |
PY |
от 18 до 36 |
от -25 до +140 |
95x210 |
1700 |
