Номер по Госреестру СИ: 73015-18
73015-18 Имитаторы параметров движения транспортных средств
(САПСАН 3М)
Назначение средства измерений:
Имитаторы параметров движения транспортных средств «САПСАН 3М» (далее по тексту имитаторы) предназначены для имитации и воспроизведения скорости и направления движения транспортных средств (далее по тексту - ТС), а также положения ТС относительно измерителей скорости радиолокационных при их поверке.
Внешний вид.
Имитаторы параметров движения транспортных средств
Рисунок № 1
Внешний вид.
Имитаторы параметров движения транспортных средств
Рисунок № 2
Внешний вид.
Имитаторы параметров движения транспортных средств
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенного и внешнего ПО.
Внешнее ПО устанавливается на внешний компьютер, не имеет метрологически значимой части и предназначено для выбора и индикации параметров имитатора.
Встроенное ПО выполняет следующие функции:
- обеспечение связи с внешними устройствами;
- расчет промежуточной частоты между частотой встроенного гетеродина и частотой поверяемого измерителя скорости;
- установление частоты и фазы модулирующих сигналов с параметрами, заданными от внешнего устройства;
- сохранение параметров калибровки имитатора.
Защита встроенного ПО от случайных и преднамеренных изменений реализована путем проверки контрольной суммы при старте, специализированного формата данных, не дающего возможности несанкционированного изменения и использования уникального протокола обмена между имитатором и внешним компьютером.
Уровень защиты ПО имитаторов от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SAPSAN3DD15XP |
Номер версии (идентификационный номер) ПО |
1.4 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к имитаторам параметров движения транспортных средств «САПСАН 3М»
ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытания
Имитаторы параметров движения транспортных средств «САПСАН 3М». Технические условия БКЮФ.468222.004ТУ
Поверка
Поверкаосуществляется по документу БКЮФ.468222.004МП «Имитаторы параметров движения транспортных средств «САПСАН 3М». Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 28 июля 2018 года.
Основное поверочное оборудование:
- частотомер электронно-счетный Ч3-66 регистрационный номер 9273-85 в Федеральном информационном фонде;
- частотомер электронно-счетный вычислительный Ч3-64, регистрационный номер 9135-83 в Федеральном информационном фонде;
- измеритель разности фаз Ф2-34 регистрационный номер 9512-84 в Федеральном информационном фонде;
- генератор сигналов измерительный MG3694B регистрационный номер 41262-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
Изготовитель
Общество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»)
ИНН 7802595490
Адрес: 194156, г. Санкт-Петербург, пр. Энгельса д.27, корп. 5 лит. А
Тел./факс: (812) 326-38-41
E-mail: info@olvia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Тел./факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Принцип действия имитаторов заключается в приеме и последующем переизлучении сигналов от измерителя скорости с заданными параметрами модуляции. При этом частотный сдвиг переизлучаемого сигнала (в соответствии с эффектом Доплера) пропорционален имитируемой скорости движения ТС. Амплитуда или фаза переизлучаемых сигналов пропорциональны имитируемой дальности и положению ТС относительно измерителя скорости.
Конструктивно имитаторы выполнены в виде моноблока. Функционально в состав имитаторов входят: приемо-передающий тракт СВЧ, фазовый модулятор, процессорная плата управления, гетеродин, счетчики частоты и каналы связи с внешними устройствами (RS-232).
Имитаторы не имеют органов управления и индикации и предназначены для работы с внешним компьютером.
Имитаторы выпускаются в двух модификациях литера 1 и литера 2.
Модификации имитаторов отличаются функциональными возможностями и условиями эксплуатации. Имитаторы «САПСАН 3М» литера 1 предназначены для поверки/испытаний в лабораторных условиях, имитаторы «САПСАН 3М» литера 2 - для поверки/испытаний измерителей скорости движения транспортных средств на местах их установки. Имитаторы «САПСАН 3М» литера 2 дополнительно оборудованы встроенной видеокамерой для наведения имитатора на поверяемый измеритель скорости.

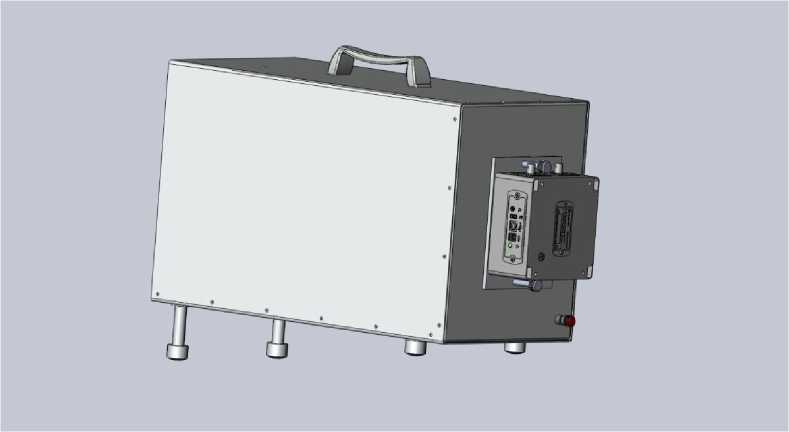

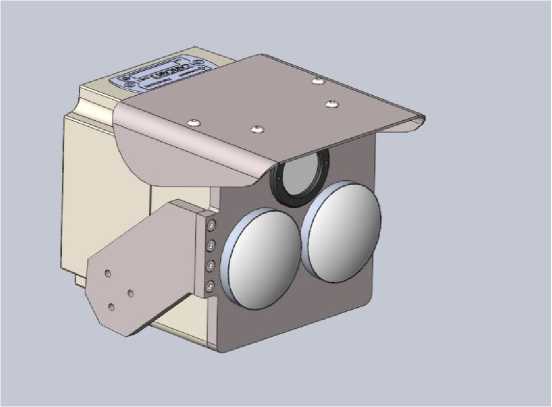

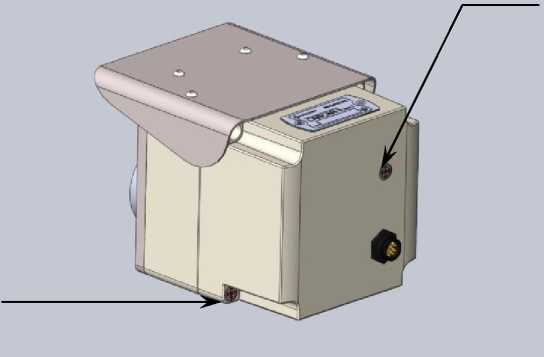

Общий вид и способ пломбирования имитаторов «САПСАН 3М» литера 1 представлен на рисунке 1. Общий вид имитаторов «САПСАН 3М» литера 1 в сборе с безэховой камерой представлен на рисунке 2. Общий вид и способ пломбирования имитаторов «САПСАН 3М» литера 2 представлен на рисунке 3.
Пломба на корпусе имитатора
Пломба на
винте запрета калибровки
Рисунок 1 - Общий вид и способ пломбирования имитаторов «САПСАН 3М» литера 1
Рисунок 2 - Общий вид имитаторов «САПСАН 3М» литера 1 в сборе с безэховой камерой
Пломба на корпусе имитаторов
на
запрета
вки
Рисунок 3 - Общий вид и способ пломбирования имитаторов «САПСАН 3М » литера 2
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
«САПСАН 3М» литера 1 |
«САПСАН 3М» литера 2 | |
Диапазон рабочих частот, ГГц |
от 24,050 до 24,250 | |
Пределы допускаемой абсолютной погрешности измерения частоты излучения, МГц |
±2 | |
Диапазон имитируемых скоростей движения ТС, км/ч |
от 1 до 400 | |
Пределы допускаемой абсолютной погрешности имитации скорости, км/ч |
±0,03 | |
Диапазон имитации расстояния до движущегося ТС, м |
от 0 до 150 |
от 2 до 150 |
Пределы допускаемой абсолютной погрешности имитации расстояния до движущегося ТС, м |
±0,25 | |
Диапазон имитации угла на движущееся ТС, ° |
±30 |
- |
Пределы допускаемой погрешности имитации угла на движущееся ТС, ° |
±0,1 | |
Диапазон эмуляции разности фаз управляющих сигналов, ° |
от 0 до 360 | |
Пределы допускаемой погрешности эмуляции разности фаз управляющих сигналов, ° |
±0,3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
«САПСАН 3М» литера 1 |
«САПСАН 3М» литера 2 | |
Диапазон изменения амплитуды управляющих сигналов, В |
от 0,0025 до 2,5 |
от 0,0025 до 2,5 |
Продолжение таблицы 3
Напряжение питания постоянного тока, В |
от 10 до 16 | |
Мощность потребления, Вт, не более |
7 | |
Рабочие условия эксплуатации: | ||
- температура окружающего воздуха, °С |
от 10 до 35 |
от - 30 до + 50 |
- относительная влажность воздуха, % |
до 90 |
до 98 |
- атмосферное давление, мм рт. ст. |
от 630 до 800 |
от 630 до 800 |
Масса, кг, не более |
3 | |
Габаритные размеры, мм, не более | ||
- длина |
150 |
200 |
- ширина |
200 |
200 |
- высота |
150 |
150 |
