Сведения о средстве измерений: 72371-18 Устройства прогрузки автоматических выключателей

Номер по Госреестру СИ: 72371-18
72371-18 Устройства прогрузки автоматических выключателей
(УПА)

Назначение средства измерений:
Устройства прогрузки автоматических выключателей УПА (далее - устройства) предназначены для измерений действующего значения силы переменного тока и времени протекания тока через нагрузку (автоматический выключатель).

сертификация программного обеспечения
Внешний вид. Устройства прогрузки автоматических выключателей, http://oei-analitika.ru рисунок № 1
Внешний вид.
Устройства прогрузки автоматических выключателей
Рисунок № 1
Внешний вид. Устройства прогрузки автоматических выключателей, http://oei-analitika.ru рисунок № 2
Внешний вид.
Устройства прогрузки автоматических выключателей
Рисунок № 2
Внешний вид. Устройства прогрузки автоматических выключателей, http://oei-analitika.ru рисунок № 3
Внешний вид.
Устройства прогрузки автоматических выключателей
Рисунок № 3
Внешний вид. Устройства прогрузки автоматических выключателей, http://oei-analitika.ru рисунок № 4
Внешний вид.
Устройства прогрузки автоматических выключателей
Рисунок № 4
Внешний вид. Устройства прогрузки автоматических выключателей, http://oei-analitika.ru рисунок № 5
Внешний вид.
Устройства прогрузки автоматических выключателей
Рисунок № 5

Общие сведения

Дата публикации - 23.10.2018
Срок свидетельства - 06.09.2024
Номер записи - 168574
ID в реестре СИ - 491251
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

УПА-3, УПА-20,, УПА-20, УПА-10, УПА-1, Нет модификации, мод. УПА-20, -,

Производитель

Изготовитель - ООО "Харьковэнергоприбор"
Страна - УКРАИНА
Населенный пункт - г.Харьков
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 23
Выдано извещений - 2
Кол-во периодических поверок - 19
Кол-во средств измерений - 7
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 688 дн.

Приказы РСТ, где упоминается данный тип СИ

№1862 от 2018.09.06 Об утверждении типов средств измерений

Наличие аналогов СИ: Устройства прогрузки автоматических выключателей (УПА)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "Харьковэнергоприбор"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48725-11
20.12.2016
Установки для измерения тангенса угла диэлектрических потерь трансформаторного масла автоматизированные, Тангенс-3М
ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков)
ОТ
1 год
51895-12
30.11.2017
Устройства измерительные, УПА
ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков)
ОТ
3 года
53044-13
25.03.2018
Установки измерительные, СВС
ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков)
ОТ
2 года
53045-13
25.03.2018
Установки измерительные, УИМ-90
ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков)
ОТ
2 года
53046-13
25.03.2018
Установки измерительные для проведения испытаний напряжением сверхнизкой частоты, СНЧ
ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков)
ОТ
2 года
56822-14
08.02.2024
Установки измерительные, УИГ и УИ
ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков)
ОТ
2 года
58286-14
15.07.2024
Аппараты высоковольтные испытательные, HVT, HVTS и HVTS-HP
ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков)
ОТ
2 года
66362-16
30.12.2026
Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные, ТАНГЕНС-3М
ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков)
ОТ
МП
1 год
68137-17
26.07.2022
Установки высоковольтные испытательные, VLF
ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков)
ОТ
МП
2 года
72371-18
06.09.2024
Устройства прогрузки автоматических выключателей, УПА
ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков)
ОТ
МП
2 года
72368-18
06.09.2024
Стенды высоковольтные стационарные, СВС
ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков)
ОТ
МП
2 года

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.

Стоимость 200 руб. или по подписке

Кто поверяет Устройства прогрузки автоматических выключателей (УПА)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
(30063-12)
РСТ
  • Нет модификации
  • УПА-10
  • 3 0 1 2 3 0 1
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)
    РСТ
  • УПА-20,
  • 1 0 0 0 1 0 0
    ФБУ "УДМУРТСКИЙ ЦСМ"
    (RA.RU.311312)
    РСТ
  • УПА-10
  • -
  • 3 0 3 0 2 0 2
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • УПА-1
  • 6 0 6 0 6 0 6
    Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
    (RA.RU.311579)
    РСТ
  • УПА-3
  • 1 0 1 0 0 0 0
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (РОСС RU.0001.310392)
    РСТ
  • 1 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • УПА-20
  • 2 0 2 0 2 0 2
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • УПА-10
  • 2 0 2 0 2 0 2
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • УПА-10
  • 1 0 1 0 1 0 1
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • мод. УПА-20
  • 1 0 1 0 1 0 1
    ФБУ "КИРОВСКИЙ ЦСМ"
    (RA.RU.311362)
    РСТ
  • -
  • 2 0 2 0 2 0 2

    Стоимость поверки Устройства прогрузки автоматических выключателей (УПА)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Иркутский ЦСМ
    Иркутская область
    9105 9105

    Программное обеспечение

    Встроенное программное обеспечение (далее по тексту - ПО) устройств представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования устройств и управления интерфейсом. Данное ПО является метрологически значимым.

    Идентификационные данные метрологически значимого ПО устройств представлены в таблицах 1-6.

    Таблица 1 - Характеристики программного обеспечения устройств модификации УПА-1

    Наименование характеристики

    Значение

    Идентификационное наименование ПО

    UPAl.hex

    Номер версии (идентификационный номер) ПО

    не ниже 2.1

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода

    5c39715cc624877a10b5004841e514a6

    Алгоритм вычисления цифрового идентификатора ПО

    md5

    Таблица 2 - Характеристики программного обеспечения устройств модификации УПА-3

    Наименование характеристики

    Значение

    Идентификационное наименование ПО

    UPA3.hex

    Номер версии (идентификационный номер) ПО

    не ниже 2.0

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода

    5c307eb5061266d44d0c35760aba42d4

    Алгоритм вычисления цифрового идентификатора ПО

    md5

    Таблица 3 - Характеристики программного обеспечения устройств модификации УПА-6

    Наименование характеристики

    Значение

    Идентификационное наименование ПО

    UPA6.hex

    Номер версии (идентификационный номер) ПО

    не ниже 1.1

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода

    669a944bac8c23 a338ed91ca789e66ae

    Алгоритм вычисления цифрового идентификатора ПО

    md5

    Таблица 4 - Характеристики программного обеспечения устройств модификации УПА-10

    Наименование характеристики

    Значение

    Идентификационное наименование ПО

    UPA10.hex

    Номер версии (идентификационный номер) ПО

    не ниже 1.1

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода

    99764bcef5d56161 f764c7f04cccdf6b

    Алгоритм вычисления цифрового идентификатора ПО

    md5

    Таблица 5 - Характеристики программного обеспечения устройств модификации УПА-16

    Наименование характеристики

    Значение

    Идентификационное наименование ПО

    UPA16.hex

    Номер версии (идентификационный номер) ПО

    не ниже 2.0

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода

    66832cf4590664e83a02e10cbc8d9e3e

    Алгоритм вычисления цифрового идентификатора ПО

    md5

    Таблица 6 - Характеристики программного обеспечения устройств модификации УПА-20

    Наименование характеристики

    Значение

    Идентификационное наименование ПО

    UPA20.hex

    Номер версии (идентификационный номер) ПО

    не ниже 2.0

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода

    1b5bc9dabbba77e1b9eeba22567d02c9

    Алгоритм вычисления цифрового идентификатора ПО

    md5

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на табличку маркировочную устройств методом ультрафиолетовой печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к устройствам прогрузки автоматических выключателей УПА

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу ИЦРМ-МП-102-18 «Устройства прогрузки автоматических выключателей УПА. Методика поверки», утверждённому ООО «ИЦРМ» 03.07.2018 г.

    Основные средства поверки приведены в таблице 10.

    Таблица 10 - Основные средства поверки

    Наименование и тип средства поверки

    Регистрационный номер в Федеральном информационном фонде

    Трансформатор тока измерительный лабораторный ТТИ-200

    37898-08

    Трансформатор тока измерительный переносной ТТИП

    39854-08

    Прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ

    52854-13

    Осциллограф цифровой TPS2024В

    48472-11

    Секундомер механический СОСпр

    11519-06

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Общество с ограниченной ответственностью «ХАРЬКОВЭНЕРГОПРИБОР»
    (ООО «ХАРЬКОВЭНЕРГОПРИБОР»)
    Адрес: 61000, Украина, г. Харьков, ул. Генерала Момота, 9
    Телефон/факс: +38 (057) 393-10-69
    E-mail: info@kep.ua
    Web-сайт: www.kep.ua

    Заявитель


    Общество с ограниченной ответственностью «Энергоскан» (ООО «Энергоскан»)
    ИНН 6686012537
    Адрес: 620014, г. Екатеринбург, ул. Шейнкмана, д. 9, помещение 204
    Телефон: +7 (343) 318 01 52

    Испытательный центр

    Общество с ограниченной ответственностью « разработок в области метрологии»
    Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
    Телефон: +7 (495) 278-02-48
    E-mail: info@ic-rm.ru

    Принцип работы устройств основан на измерении и регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно измерения и регулирования выходного тока, протекающего через исследуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (далее тексту - РНО) или встроенного тиристорного регулятора.

    Устройства включают в себя следующие элементы:

    • - блок управления;

    • - источник силы переменного тока;

    • - соединительные провода для подключения испытуемого автоматического выключателя;

    • - кабели питания и подключения источника силы переменного тока и внешнего регулятора.

    Устройства позволяют воспроизводить значения силы переменного тока с фиксированной длительностью или без фиксации длительности подачи тока.

    Устройства имеют несколько модификаций, которые отличаются конструктивным исполнением и диапазонами измеряемых характеристик.

    Устройства выпускаются в модификациях УПА-1, УПА-3, УПА-6, УПА-10, УПА-16 и УПА-20.

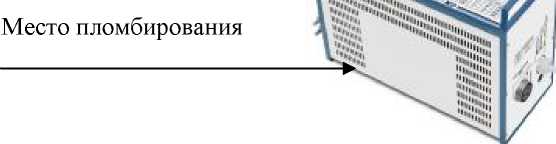

    Внешний вид устройств с указанием мест пломбирования от несанкционированного доступа представлен на рисунке 1.

    Место пломбирования                              —__.

    Внешний вид. Устройства прогрузки автоматических выключателей (УПА), http://oei-analitika.ru
    Внешний вид. Устройства прогрузки автоматических выключателей (УПА), http://oei-analitika.ru

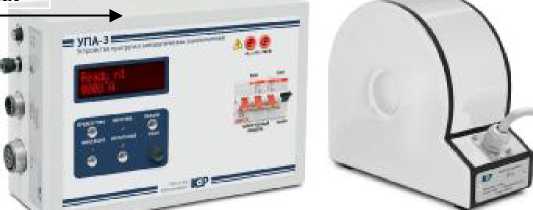

    1) Устройства модификаций УПА-1 и УПА-3

    Внешний вид. Устройства прогрузки автоматических выключателей (УПА), http://oei-analitika.ru
    Внешний вид. Устройства прогрузки автоматических выключателей (УПА), http://oei-analitika.ru

    2) Устройства модификаций УПА-6 и УПА-10

    Внешний вид. Устройства прогрузки автоматических выключателей (УПА), http://oei-analitika.ru

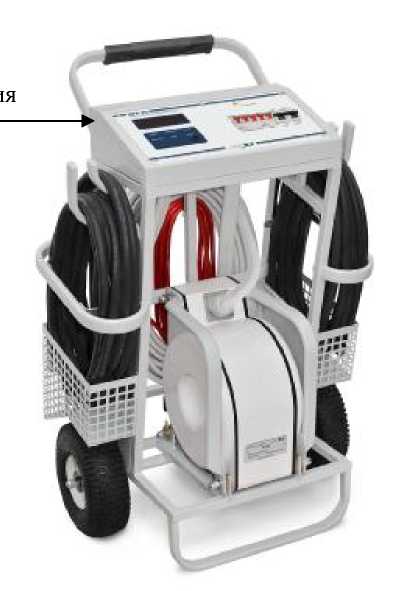

    3) Устройства модификаций УПА-16 и УПА-20

    Рисунок 1 - Внешний вид устройств с указанием мест пломбирования от несанкционированного доступа


    Комплект поставки устройств указан в таблице 9.

    Таблица 9 - Комплект поставки

    Наименование изделия

    Обозначение

    Кол-во

    1

    Устройство прогрузки автоматических выключателей УПА*

    -

    1 шт.

    2

    Комплект измерительных проводов и крепежного материала

    -

    1 компл.

    3

    Руководство по эксплуатации

    -

    1 экз.

    4

    Устройства прогрузки автоматических выключателей УПА. Методика поверки

    ИЦРМ-МП-102-18

    1 экз.

    Примечание - * - в комплект заказа входит модификация в соответствии с заключенным договором


    Основные метрологические и технические характеристики приведены в таблице 7. Метрологические характеристики нормированы с учетом влияния ПО. Габаритные размеры и масса приведены в таблице 8.

    Таблица 7 - Основные метрологические и технические характеристики устройств

    Значение для модификации

    Наименование характеристики

    УПА-

    УПА-

    УПА-

    УПА-

    УПА-

    УПА-

    1

    3

    6

    10

    16

    20

    Максимальная выходная сила переменного тока (действующее значение), при питании от сети 230 В, кА

    1

    3

    6

    6,4

    10

    14

    Максимальная выходная сила переменного тока (действующее значение), при питании от сети 400 В, кА

    -

    10

    16

    20

    Диапазон измерений действующего

    от 0,1

    от 1

    от 1

    от 1

    от 3

    от 3

    значения силы переменного тока на одном витке (в режиме «кА»), кА

    до 1

    до 3

    до 6

    до

    9,99

    до 16

    до 20

    Продолжение таблицы 7

    Наименование характеристики

    Значение для модификации

    УПА-

    1

    УПА-

    3

    УПА-

    6

    УПА-

    10

    УПА-

    16

    УПА-

    20

    Диапазон измерений действующего

    от

    от 0,5

    от 1,5

    от 1,5

    значения силы переменного тока на двух витках (в режиме «кА»), кА

    0,05

    до 0,5

    до 1,5

    до 8

    до 10

    Диапазон измерений действующего

    от

    от

    от 1

    от 1

    значения силы переменного тока на трех витках (в режиме «кА»), кА

    0,03 до

    0,33

    0,33 до 1

    -

    -

    до

    5,33

    до

    6,67

    Диапазон измерений действующего значения силы переменного тока на четырех

    от

    0,025

    от

    0,25

    от

    0,75

    до 4

    от

    0,75 до 5

    витках (в режиме «кА»), кА

    до

    0,25

    до

    0,75

    Диапазон измерений действующего

    от

    от 0,2

    от 0,6

    от 0,6

    значения силы переменного тока на пяти витках (в режиме «кА»), кА

    0,02 до 0,2

    до 0,6

    до 3,2

    до 4

    Диапазон измерений действующего

    от 10

    от

    от

    от

    от

    от

    значения силы переменного тока на одном

    до

    100

    100

    100

    100

    200

    200

    витке (в режиме «А»), А

    до

    до

    до

    до

    до

    1000

    999

    999

    4000

    4000

    Диапазон измерений действующего

    от 50

    от

    от

    значения силы переменного тока на двух

    от 5

    100

    100

    витках (в режиме «А»), А

    до 50

    до

    500

    до

    до

    2000

    2000

    Диапазон измерений действующего значения силы переменного тока на трех

    от 3,3

    от 33

    от

    66,7

    от

    66,7

    витках (в режиме «А»), А

    до 33

    до

    330

    до

    до

    1333

    1333

    Диапазон измерений действующего

    от 2,5

    от 25

    от 50

    от 50

    значения силы переменного тока на четырех

    до 25

    до

    -

    -

    до

    до

    витках (в режиме «А»), А

    250

    1000

    1000

    Диапазон измерений действующего

    от 2

    от 20

    от 40

    от 40

    значения силы переменного тока на пяти

    до 20

    до

    -

    -

    до

    до

    витках (в режиме «А»), А

    200

    800

    800

    Пределы допускаемой приведенной (к

    верхнему значению диапазона измерений)

    ± 3

    погрешности измерений действующего значения силы переменного тока*, %

    Диапазон измерений длительности

    от 1

    от 1

    от 1

    от 1

    от 1

    от 1

    протекания тока и времени отключения в

    до

    до

    до

    до

    до

    до

    режиме «с», с

    7200

    7200

    990

    990

    7200

    7200

    Пределы допускаемой относительной

    погрешности измерений длительности

    ± 3

    протекания тока и времени отключения в режиме «с», %

    Диапазон измерений длительности

    протекания тока и времени отключения в

    от 50 до 990

    режиме «мс», мс

    Пределы допускаемой абсолютной

    погрешности измерений длительности

    ± 20

    протекания тока и времени отключения, мс

    Окончание таблицы 7

    Значение для модификации

    Наименование характеристики

    УПА-

    УПА-

    УПА-

    УПА-

    УПА-

    УПА-

    1

    3

    6

    10

    16

    20

    Время непрерывной работы при

    10

    максимальном токе, с, не менее

    Максимальная потребляемая мощность, кВ^А, не более

    5,5

    5,5

    20

    55

    35

    60

    Напряжение питающей сети переменного

    230 ± 10 %

    400 ± 10 % или

    тока, В

    230±10 %

    Частота питающей сети, Гц

    50 ± 1

    Рабочие условия измерений:

    - температура окружающего воздуха, °С

    от +10 до +35

    - относительная влажность воздуха при

    температуре +25 °С, %, не более

    80

    Средний срок службы, лет, не менее

    10

    Примечание - * - пределы допускаемой погрешности измерений нормируются при работе только с РНО.

    Таблица 8 - Габаритные размеры и масса устройств

    Наименование

    Масса, кг, не более

    Габаритные размеры

    (длина х высота х ширина), мм, не более

    УПА-1, УПА-3:

    - блок управления;

    3

    340х210х140

    - источник тока;

    13

    250x220x115

    - гибкая шина.

    1,3

    1 мх110 мм2 (длинахсечение)

    УПА-6, УПА-10

    47

    535x358x200

    УПА-16, УПА-20

    84

    680x960x400


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
