Номер по Госреестру СИ: 72483-18
72483-18 Эквиваленты сети
(ESH3-Z6)
Назначение средства измерений:
Эквиваленты сети ESH3-Z6 предназначены для измерений кондуктивных электромагнитных помех от однофазных устройств в низкоомной сети электрического питания.

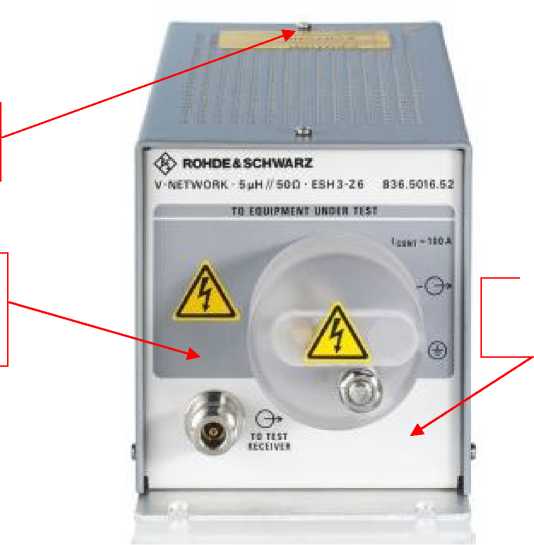

Внешний вид.
Эквиваленты сети
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 491137
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Эквивалент сети ESH3-Z6, Модификаций нет, ESH3-Z6,
Производитель
Изготовитель - Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Статистика
Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 1
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1941 от 2018.09.13 Об утверждении типов средств измерений
№324 от 2024.02.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Эквиваленты сети (ESH3-Z6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72483-18 |
Эквиваленты сети, ESH3-Z6 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
75128-19 31.05.2024 |
Источники питания постоянного тока линейные, NGL201, NGL202 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
57972-20 24.03.2025 |
Осциллографы цифровые запоминающие, RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
78696-20 14.07.2025 |
Генераторы сигналов векторные, SMW200A Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
3 года |
|
85087-22 01.04.2027 |
Анализаторы цепей векторные, ZNLE Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85088-22 01.04.2027 |
Мультиметры цифровые, HMC Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
92265-24 |
Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS, SMBV100B Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Эквиваленты сети (ESH3-Z6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 21 | 10 | 11 | 0 | 17 | 8 | 9 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Эквиваленты сети (ESH3-Z6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на переднюю панель эквивалентов сети ESH3-Z6 методом наклейки в соответствии с рисунком 1.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к эквивалентам сети ESH3-Z6
ГОСТ 30805.16.1.2-2013 (CISPR 16-1-2:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1 - 2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам
Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по документу РТ-МП-5410-441-2018 «ГСИ. Эквиваленты сети ESH3-Z6. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23 июля 2018 года.
Основные средства поверки:
- анализатор цепей векторный R&S ZNC3 (регистрационный номер в Федеральном информационном фонде 49105-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель эквивалентов сети ESH3-Z6 в соответствии с рисунком 1 или на свидетельство о поверке.
Изготовитель
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, ЧехияАдрес: Spidrova 49, 38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
W eb-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rQhde-schwarz.com
Заявитель
Представительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия) г. Москва ИНН 9909002668
Адрес: 117335, г. Москва, Нахимовский проспект, 58, этаж 6, комната 3
Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
W eb-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Эквиваленты сети ESH3-Z6 являются однофазными низкоомными V - образными эквивалентами сети питания в соответствии с ГОСТ 30805.16.1.2-2013.
Принцип работы эквивалентов сети ESH3-Z6 заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, измерительным приемником, селективным вольтметром).
Конструктивно эквиваленты сети ESH3-Z6 выполнены в виде моноблока и не имеют клавиш управления. Разъемы для подключения объекта испытаний и измерительного приемника находятся на передней панели эквивалента сети ESH3-Z6, на задней панели находится разъем для подключения к сети питания.
Внешний вид эквивалентов сети ESH3-Z6, место нанесения знака утверждения типа и знака поверки, а также схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место нанесения знака утверждения типа
Места пломбировки
Место нанесения знака поверки
Рисунок 1 - Общий вид средства измерений
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 0,15 до 150 |
|
Номинальное значение коэффициента калибровки, дБ |
0 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
от -0,5 до +2 |
|
Модуль полного входного сопротивления, Ом |
таблица 2 |
|
Пределы допускаемой относительной погрешности модуля полного входного сопротивления, % |
±20 |
|
Аргумент полного входного сопротивления, ° |
таблица 2 |
|
Пределы допускаемой абсолютной погрешности аргумента полного входного сопротивления, ° |
±11,5 |
|
Таблица 2 -З |
начения модуля и аргумента полного входного сопротивления | |
|
Частота, МГц |
Расчетное значение модуля полного входного сопротивления Zрасч., Ом |
Расчетное значение аргумента полного входного сопротивления фрасч., |
|
0,15 |
4,70 |
72,74 |
|
0,2 |
6,19 |
73,93 |
|
0,3 |
9,14 |
73,47 |
|
0,4 |
12,00 |
71,61 |
|
0,5 |
14,75 |
69,24 |
|
0,7 |
19,82 |
64,07 |
|
1 |
26,24 |
56,54 |
|
1,5 |
33,94 |
46,05 |
|
2,0 |
38,83 |
38,15 |
|
2,5 |
41,94 |
32,27 |
|
3 |
43,98 |
27,81 |
|
4 |
46,33 |
21,63 |
|
5 |
47,56 |
17,62 |
|
7 |
48,71 |
12,80 |
|
10 |
49,35 |
9,04 |
|
15 |
49,71 |
6,06 |
|
20 |
49,84 |
4,55 |
|
30 |
49,93 |
3,04 |
|
50 |
49,97 |
1,82 |
|
100 |
49,99 |
0,91 |
|
108 |
49,99 |
0,84 |
|
150 |
49,99 |
0,84 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность воздуха при температуре 40 °С, %, не более |
85 |
|
Условия хранения и транспортирования: - температура окружающего воздуха, °С |
от -25 до +70 |
|
- относительная влажность воздуха при температуре 40 °С, %, не более |
95 |
|
Масса, кг, не более |
2 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
322х122х128 |
|
Параметры электропитания: - напряжение постоянного тока, В, не более |
600 |
|
- напряжение переменного тока, В, не более |
250 |
|
- частота переменного тока, Гц |
от 0 до 440 |
|
- максимально допустимый ток, А |
100 |
|
Средняя наработка на отказ, лет |
10 |
