Номер по Госреестру СИ: 72656-18
72656-18 Измерители многофункциональные
(Testo Saveris 0572)
Назначение средства измерений:
Измерители многофункциональные Testo Saveris 0572 предназначены для измерений температуры.
Внешний вид.
Измерители многофункциональные
Рисунок № 1
Внешний вид.
Измерители многофункциональные
Рисунок № 2
Внешний вид.
Измерители многофункциональные
Рисунок № 3
Внешний вид.
Измерители многофункциональные
Рисунок № 4
Внешний вид.
Измерители многофункциональные
Рисунок № 5
Внешний вид.
Измерители многофункциональные
Рисунок № 6
Внешний вид.
Измерители многофункциональные
Рисунок № 7
Внешний вид.
Измерители многофункциональные
Рисунок № 8
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО) является метрологически значимым, устанавливается при изготовлении измерителей комбинированных Testo Saveris 0572. Пользователь не имеет возможности считывания и модификации ПО.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
5001 2000 |
Номер версии (идентификационный номер) ПО |
не ниже 1.30 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерителя многофункционального Testo Saveris 0572 с помощью отдельной наклейки или на этикетку, наклеенную на тыльную сторону средства измерений (рисунок 2) и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документеНормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям многофункциональным тип Testo Saveris 0572ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация Testo SE &Co. KGaA, Германия
Поверка
Поверкаосуществляется по документу РТ-МП-5377-442-2018 «ГСИ. Измерители многофункциональные Testo Saveris 0572. Методика поверки», утвержденному ФБУ «Ростест-Москва» 09 июля 2018 года.
Основные средства поверки:
-
- термометр сопротивления платиновый эталонный, диапазон измерений температуры от минус 30 до плюс 80 °С, 3-й разряд по ГОСТ 8.558-2009;
-
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);
-
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Testo Instruments (Shenzhen) Co. Ltd.», КНРАдрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District, SHENZHEN Postal Code 518107 Телефон: +86 755 26 62 67 60
E-mail: info@testo.com.cn
Web-сайт: www.testo.com
Заявитель
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»)ИНН 7725553742
Адрес: 115054, г. Москва, Большой Строченовский переулок, д. 23В, стр.1 Телефон: +7 (495) 221-62-13, факс: +7 (495) 221-62-16
E-mail: info@testo.ru
Web-сайт: www.testo.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия измерителей многофункциональных Testo Saveris 0572 основан на измерении электрического сигнала, эквивалентного значению измеряемой температуры. К электронному блоку подключаются первичные преобразователи температуры, представляющие собой термометры сопротивления или преобразователи термоэлектрические. Первичные преобразователи температуры помещаются в измеряемую среду и преобразуют температуру в эквивалентный электрический сигнал, поступающий затем в электронный блок. Электронный блок измеряет этот сигнал и преобразует его в значение температуры.
Конструктивно измерители многофункциональные Testo Saveris 0572 выпускаются в пластмассовых корпусах. На лицевой стороне приборов располагаются кнопка для управления, световой индикатор, а также наклейка с QR-кодом, в котором зашифрован электронный адрес в сети Интернет облачного сервера хранения результатов измерения конкретного измерителя. На
тыльной стороне корпуса имеется
ниша для установки элементов питания, закрывающаяся
крышкой.
модель 2620
модель 2621
модель 2622
модель 2623
Рисунок 1 - Общий вид измерителей многофункциональных Testo Saveris 0572
Измерители многофункциональные Testo Saveris 0572 выпускают следующих моделей:
-
- 2620 - с одним встроенным сенсором температуры, предназначенным для измерений температуры воздуха;
-

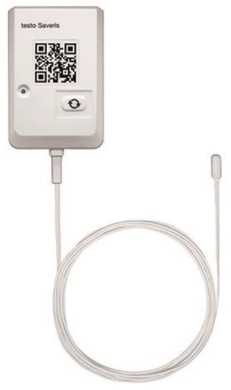

- 2621 - с одним внешним сенсором температуры, предназначенным для измерений температуры воздуха в холодильных и морозильных камерах;
-

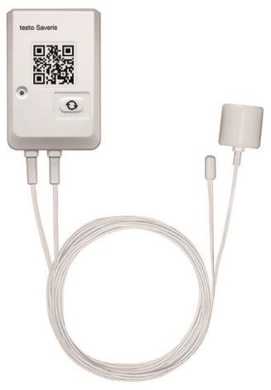

- 2622 - с двумя внешними сенсорами температуры: один для измерений температуры воздуха в холодильных и морозильных камерах, второй для измерений температуры продукта (устанавливается в специальный эмулятор продукта);
-

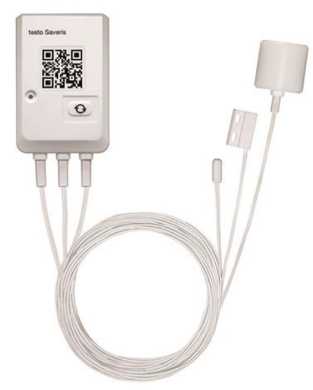

- 2623 - с тремя внешними сенсорами: два сенсора температуры аналогичных модификации 2622 и сенсор контакта с дверью (служит для определения факта открытия двери).
или
Order No.:0572 2620 i i (Oll/I
Serial №.:5560XXXX
Measuring тапдё:-30..+50'0 ....
MAC:E8:96:06:XX;XX:XX......
Contains FCC ID:N8NLSD4WF0459 FCC ID WAF-0572262X......
Contains IC: 21461-LSD4WF0459 IC:6127B-0572262X
СМИТ ID:2017DJ264S
.79853 Lenzkirch, Germany

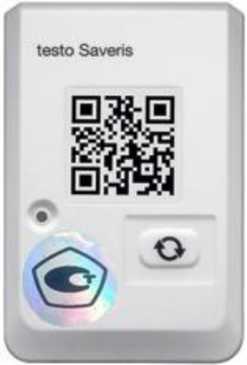

Рисунок 2 - Место нанесения знака утверждения типа
Пломбирование измерителей многофункциональных Testo Saveris 0572 не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Примечание |
Измеритель многофункциональный |
Testo Saveris 0572 модели 2620, 2621, 2622, 2623 |
1 шт. |
Модель в соответствии с заказом |
Настенный кронштейн |
- |
1 шт. |
на 1 прибор |
Элементы питания |
ААА |
3 шт. |
на 1 прибор |
Руководство по эксплуатации |
- |
1 экз. |
на партию |
Методика поверки |
РТ-МП-5377-442-2018 |
1 экз. |
на партию |
ПО для поверки |
- |
1 экз |
предоставляется ЦСМ для поверки |
измерителей многофункциональных Testo Saveris 0572 представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Testo Saveris 0572 |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности измерений, °С |
Единица наименьшего разряда, °С |
модель 2620 |
от -30 до +50 |
±0,5 |
0,1 |
модели 2621, 2622, 2623 с внешними сенсорами для измерений температуры воздуха в холодильных и морозильных камерах |
от -30 до +80 | ||
модели 2622, 2623 с внешними сенсорами для измерений температуры продукта |
от -30 до +50 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество сохраняемых измерений в памяти |
10 000 |
Условия эксплуатации | |
-температура окружающей среды, °С |
от -30 до +50 |
Температура транспортировки и хранения, °С |
от -30 до +70 |
Элементы питания типа ААА, шт. |
3 |
Габаритные размеры электронного блока (Д*Ш*В), мм, не более | |
- модель 2620 |
80x53x23,5 |
- модель 2621 |
84x53x23,5 |
- модель 2622 |
84x53x23,5 |
- модель 2623 |
84x53x23,5 |
Масса электронного блока с элементами питания, г, не более | |
- модель 2620 |
95 |
- модель 2621 |
111 |
- модель 2622 |
167 |
- модель 2623 |
179 |
