Номер по Госреестру СИ: 72130-18
72130-18 Анализаторы общего органического углерода в воде
(QuickTOCuv)
Назначение средства измерений:
Анализаторы общего органического углерода в воде QuickTOCuv (далее - анализаторы) предназначены для измерений массовой концентрации общего органического углерода в питьевой, природной (поверхностной, минеральной), технологической и очищенной сточной воде.
Внешний вид.
Анализаторы общего органического углерода в воде
Рисунок № 1
Внешний вид.
Анализаторы общего органического углерода в воде
Рисунок № 2

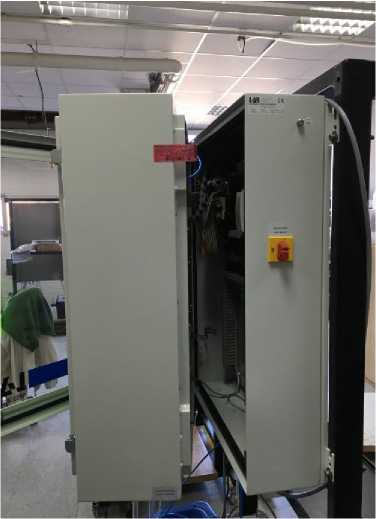

Внешний вид.
Анализаторы общего органического углерода в воде
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 20.08.2024
Номер записи -
ID в реестре СИ - 397633
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, QuickTOCuv,
Производитель
Изготовитель - Фирма "LAR Process Analysers AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Статистика
Кол-во поверок - 44
Выдано извещений - 0
Кол-во периодических поверок - 40
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1708 от 2018.08.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы общего органического углерода в воде (QuickTOCuv)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "LAR Process Analysers AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55889-13 17.07.2028 |
Анализаторы общего органического углерода, QuickTOC_ULTRA Фирма "LAR Process Analysers AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72130-18 20.08.2024 |
Анализаторы общего органического углерода в воде, QuickTOCuv Фирма "LAR Process Analysers AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы общего органического углерода в воде (QuickTOCuv)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 27 | 0 | 27 | 0 | 27 | 0 | 27 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 1 | 4 | 0 | 4 | 1 | 3 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Анализаторы общего органического углерода в воде (QuickTOCuv)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
8236 | 8236 |
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления работой анализатора и процессом измерений, а также для хранения, обработки и передачи полученных данных. Сведения об идентификационных данных (признаках) ПО приведены в таблице 1.
Идентификационные данные программного обеспечения приведены в таблице 1.
Метрологически значимой частью программного обеспечения «Quick TOCuv» является все программное обеспечение. Метрологически значимая часть ПО выполняет следующие функции:
-
- сбор и обработка измерительной информации от детектора анализатора;
-
- сохранение измерительной информации на жестком диске встроенного компьютера;
-
- формирование выходного сигнала через порты связи для дальнейшей обработки и хранения на внешних устройствах;
-
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» по Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Quick TOCuv |
|
Номер версии (идентификационный номер) ПО |
8.2.3 |
|
Цифровой идентификатор ПО |
cb7a9d426e227eb60409779bf8658648 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения цифрового идентификатора ПО, указанные в таблице, относятся только к ПО указанной версии | |
Знак утверждения типа
Знак утверждения типананосится на корпус анализатора в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам общего органического углерода в воде QuickTOCuvТехническая документация LAR Process Analysers AG, Германия
Поверка
Поверкаосуществляется по документу МП-243-04-2018 «ГСИ. Анализаторы общего органического углерода в воде QuickTOCuv. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 февраля 2018 г.
Основные средства поверки:
- стандартный образец ГСО 2216-81.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
LAR Process Analysers AG, ГерманияАдрес: Neukollnische Allee 134, 12057 Berlin, Germany
Телефон: (+49 30) 27 89 58-0
Web-сайт: www.lar.com
Заявитель
Общество с ограниченной ответственностью «ТСА ГРУПП» (ООО «ТСА ГРУПП») ИНН 9717020529
Адрес: 123610, г. Москва, Краснопресненская наб., д. 12, здание 1, подъезд 3, офис 1806 E-mail: p.oliger@tca-certification.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анализатора основан на окислении органических компонентов пробы воды с образованием CO2, который потоком газа-носителя переносится в детектор недисперсного инфракрасного излучения (NDIR), с помощью которого измеряется массовая концентрация CO2.
Окисление проводится под воздействием УФ-излучения в присутствии раствора персульфата калия/натрия/аммония.
Анализатор реализует два метода:
-
• TOC-прямой метод: NPOC
-
• TConly-метод: TC
В методе «TOC-прямой метод: NPOC» образец сначала постепенно смешивается в сосуде для отгонки легких фракций с разбавленной серной кислотой и продувается свободным от CO2 воздухом или инертным газом. При pH-2 все неорганические соединение в виде CO2 удаляются из пробы, и таким образом, в пробе остается только нелетучие органические соединения.
На следующем этапе проба вместе с персульфатом натрия направляется газом-носителем в УФ-реактор, где органические соединения преобразуется в CO2. В конце этапа продукт реакции отделяется о жидкости с помощью сепаратора и осушающей мембраны и направляется в детектор недисперсного инфракрасного излучения для определения содержания CO2.
Метод «TOC-прямой метод: NPOC» рекомендовано применять, если концентрация неорганических соединений углерода значительно выше концентрации органических соединений углерода, а также для случаев, если известно, что в образце почти не содержится летучих соединений углерода, и поэтому они не потеряются на стадии подкисления и продувки.
В методе «TConly-метод: TC» поток пробы постоянно направляется вместе с реактивом персульфатом натрия в УФ-реактор и продувается свободным от CО2 воздухом или инертным газом. В процессе окисления органические соединения углерода преобразуется в CО2., затем продукт реакции отделяется от пробы с помощью сепаратора и осушающей мембраны и направляется в детектор недисперсного инфракрасного излучения для определения содержания (C);
Анализатор конструктивно состоит из металлического корпуса, в крышке которого установлено смотровое окно и выносной панели, на которой располагаются картриджи с активированным углем, натровой известью и регулятор потока газа. Внутри располагается реактор, платы управления и контроля, система трубопроводов и вспомогательного оборудования для отбора проб. Снизу на корпусе установлен зажим заземления.
)бщий вид анализатора представлен на рис. 1 и 2.

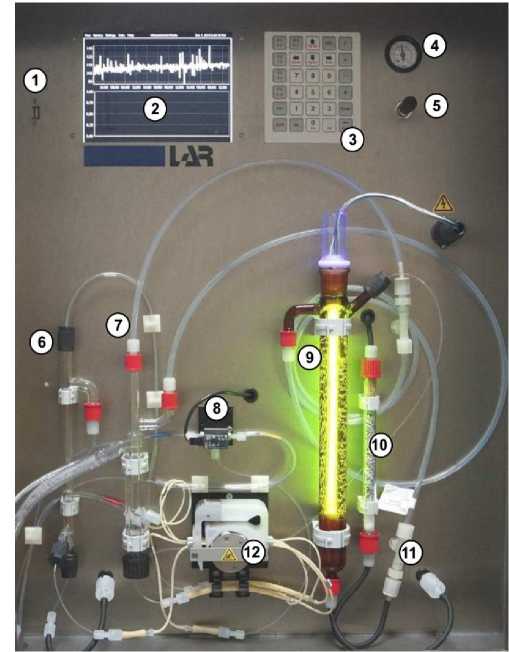

1 - USB разъем; 2 - индикатор; 3- клавиатура; 4 - индикатор давления; 5 - регулятор давления; 6- сосуд для отгона легких фракций; 7 - сепаратор; 8 - клапан образца и калибровки; 9 - регулятор с УФ-лампой; 10 - кислотная ловушка; 11- осушающая мембран; 12 - картриджный насос.
Рисунок 1 - Общий вид анализатора Quick TOCuv - лицевая сторона
чиаа«ЙДМ S/N: UV180001
3 No
QtiidiTOCuv 2018 50®ВНг 0.75 kW
Место
пломбирования

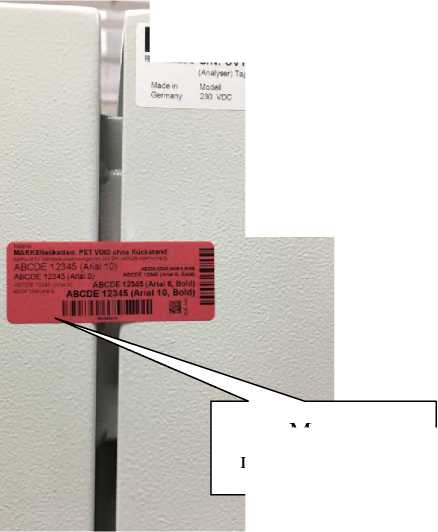

Рисунок 2 - Общий вид анализатора с указанием места пломбирования.
Таблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор общего органического углерода в воде |
QuickTOCuv |
1 шт. |
|
УФ-лампа |
1 шт. | |
|
Погружная трубка |
1 шт. | |
|
Картриджный насос |
1 шт. | |
|
Комплект ЗИП |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП-243-04-2018 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации растворенного общего органического углерода в воде, мг/дм3 |
от 0,1 до 1000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного общего органического углерода в воде, % - от 0,1 до 50 мг/дм3 включ. |
±10 |
|
- св. 50 до 100 мг/дм3 включ. |
±5 |
|
- св. 100 до 1000 мг/дм3 |
±3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания:
|
от 85 до 265 (или постоянное напряжение 24) от 47 до 63 300 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, длинахширинахвысота, мм, не более |
630x405x762 |
|
Масса, кг, не более |
70 |
|
Условия эксплуатации:
|
от +5 до +45 80 (без конденсации) от 84 до 106 |
|
Вероятность безотказной работы комплекта за 1000 ч |
0,99 |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, ч |
2000 |
