Номер по Госреестру СИ: 72044-18
72044-18 Измерители сопротивления изоляции
(АКИП-8602, АКИП-8602/1)
Назначение средства измерений:
Измерители сопротивления изоляции АКИП-8602, АКИП-8602/1 (далее - измерители) предназначены для измерения электрического сопротивления изоляции.
Внешний вид.
Измерители сопротивления изоляции
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям сопротивления изоляции АКИП-8602, АКИП-8602/1
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ПР-19-2018МП (с Изменением № 1) «Измерители сопротивления изоляции АКИП-8602, АКИП-8602/1. Методика поверки», утвержденному АО «ПриСТ» 07 октября 2019 г.
Основные средства поверки:
-
- калибратор многофункциональный Fluke 5522A (регистрационный номер в
Федеральном информационном фонде (регистрационный номер) 51160-12);
-
- вольтметр универсальный В7-78/1 (регистрационный номер 52147-12);
-
- магазин сопротивлений АКИП-7502/1 (регистрационный номер 56598-14);
-
- магазин сопротивлений АКИП-7502/3 (регистрационный номер 56598-14);
-
- катушка электрического сопротивления измерительная Р331 1000 Ом
(регистрационный номер 1162-58)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Shenzhen Victor Hi-Tech Co., Ltd., Китай Адрес: 412-3 Bagua 4 Rd Ind Dist Bagualing, Futian District Shenzhen, Guangdong, China
Телефон: +86 755-82426859 ext.261.262.268
Факс: +86 755-25921032,
Web-сайт: www.china-victor.com
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Принцип действия измерителей основан на измерении тока протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется внутренним микроконтроллером. Испытательное напряжение формируется импульсным преобразователем от батарей питания. Экран имеет графический индикатор, который отображает нарастание во время испытаний и спад напряжения в тестируемой цепи при автоматической разрядке накопительного конденсатора.
Различие моделей состоит в диапазонах значений испытательного напряжения и диапазонах измерений сопротивления изоляции.
Измерители оснащены системой предупреждения о наличии опасного напряжения в подключаемой цепи.
Измерители обладают функцией вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.
Общий вид измерителей и место нанесения знака утверждения типа средства измерений представлены на рисунке 1. На измерители не предусмотрено нанесение пломб.

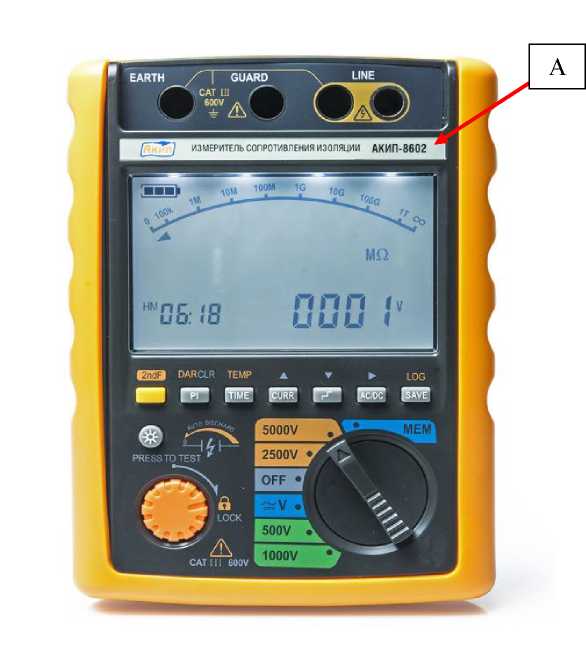

Рисунок 1 - Общий вид измерителей и место знака утверждения типа (А)
Программное обеспечение отсутствует.
Таблица 4 - Комплектность измерителей
Наименование |
Обозначение |
Количество, шт. |
Измеритель |
1 шт. | |
Измерительные провода |
3 шт. | |
Источник питания |
тип C (LR 14) |
8 шт. |
Сетевой адаптер питания |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Кабель USB |
1 шт. | |
Диск с ПО |
1 шт. | |
Жесткий кейс |
1 шт. | |
Методика поверки |
ПР-19-2018МП |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Номинальные значения испытательного напряжения, В для моделей 8602 для моделей 8602/1 |
500, 1000, 2500, 5000 250, 500, 1000, 2500 |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 1000 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,02/Лизм+3 е.м.р.) |
Диапазон измерений среднеквадратичного значения напряжения переменного тока, В |
от 0 до 600 |
Пределы допускаемой абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока, В |
±(0,02/Лизм+3 е.м.р.) |
Диапазоны измерений сопротивления изоляции при значении испытательного напряжения: 250 В (для моделей 8602/1) |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 2,50 ГОм |
500 В |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 5,00 ГОм |
1000 В |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм |
2500 В |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм |
5000 В (для моделей 8602) |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 999 ГОм от 1,00 до 1,20 ТОм |
Пределы допускаемой абсолютной погрешности измерений сопротивления электрической изоляции в диапазоне: от 0,0 до 100 ГОм включ. св. 100 ГОм |
±(0,05/Иизм+3 е.м.р.) ±(0,2/Иизм) |
Пределы допускаемой абсолютной погрешности формирования испытательного напряжения, В 250,500 1000, 2500, 5000 |
+(0,22^уст) +(0,20-UVCT) |
Примечания иизм - измеренное значение напряжения постоянного тока иуст - значение выбранного испытательного напряжения R™ - измеренное значение сопротивления электрической изоляции е.м.р. - единица младшего разряда |
Продолжение таблицы 2
1 |
2 |
Диапазон измерений токов утечки, мкА |
от 0,000 до 1500 |
Пределы допускаемой абсолютной погрешности измерений токов утечки от 0,000 до 5,250 мкА св. 5,250 мкА |
±(0,1-1изм+5 е.м.р.) ±(0,025^1изм+5 е.м.р.) |
Примечания 1изм - измеренное значение тока утечки е.м.р. - единица младшего разряда |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Источник питания |
8 х 1,5 В (LR 14) тип C |
Габаритные размеры средства измерений, мм, не более - высота |
210 |
- ширина |
155 |
- длина |
95 |
Масса, кг, не более |
1,75 |
Условия применения: - температура окружающей среды, °С |
от +5 до +40 |
- относительная влажность, %, не более |
75 |
- атмосферное давление, кПа |
от 96 до 104 |
