Сведения о средстве измерений: 71782-18 Трансформаторы напряжения емкостные

Номер по Госреестру СИ: 71782-18
71782-18 Трансформаторы напряжения емкостные
(OTCF 123)

Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF 123 (далее - трансформаторы напряжения) изготовлены в 2010 г., предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями 110 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения

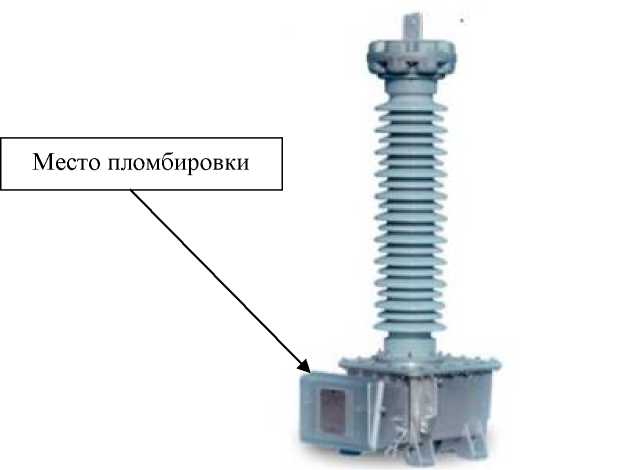

Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397301
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

OTCF 123,

Производитель

Изготовитель - Фирма "Areva T&D Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - P_2 Дерево связей производителей СИ и поверителей по годам

Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр (задается фильтром).

В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
   - MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
   - MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
   - год - период анализа данных в годах (от 2010 до н.д.).

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2814 от 2022.11.09 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1438 от 2018.07.09 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы напряжения емкостные (OTCF 123)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Areva T&D Inc."

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
52123-12

 Трансформаторы напряжения емкостные, OTCF 525
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
8 лет
57751-14

 Трансформаторы напряжения емкостные, OTCF 362
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
8 лет
68550-17

 Трансформаторы напряжения, OTFC 362
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
4 года
69714-17

 Трансформаторы напряжения, OTCF 362
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
4 года
71782-18

 Трансформаторы напряжения емкостные, OTCF 123
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		4 года
71959-18

 Трансформаторы напряжения емкостные, OTCF 245
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		4 года
75525-19

 Трансформаторы напряжения емкостные, OTCF 245
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		4 года
75523-19

 Трансформаторы напряжения емкостные, OTCF 123
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		4 года
81368-21

 Трансформаторы напряжения емкостные, OTCF 245
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		4 года
82356-21

 Трансформаторы напряжения емкостные, OTCF 123
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		4 года
82355-21

 Трансформаторы напряжения емкостные, OTCF
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		4 года
86050-22

 Трансформаторы напряжения емкостные, OTCF 123
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		4 года
Отчет - V_25 Количество поверок СИ в ФГИС АРШИН по группам СИ
<p>Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). </p> <p>При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН. </p> <p>Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов. </p> <p>На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.</p> <p>Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.</p> <p>В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. </p>

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения емкостные (OTCF 123)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)		 РСТ
  • OTCF 123
    		•  6 0 6 0 6 0 6

    Стоимость поверки Трансформаторы напряжения емкостные (OTCF 123)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения OTCF 123

    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

    Поверка

    Поверка

    осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • - трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS, NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);

    • -  приборы  сравнения КНТ-03   (регистрационный  номер  в  Федеральном

    информационном фонде 24719-03);

    • -  магазины  нагрузок  МР 3025  (регистрационный  номер  в  Федеральном

    информационном фонде 22808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель


    Фирма «Areva T&D Inc.», США
    Адрес: One Ritz Avenue Waynesboro, Georgia 30830 - USA
    Телефон (факс): +1 (706) 554-88-00, +1 (706) 554-88-08

    Заявитель


    Общество с ограниченной ответственностью «УК Сибтранссервис» (ООО «УК СТС») ИНН 5408295110
    Адрес: 630055, г. Новосибирск, ул. Героев Труда, 15 Телефон (факс): (383) 332-49-89, 8 (383) 332-46-10 Web-еайт: http://www. strserv.ru
    E-mail: eontaet@strserv.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон: +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96
    E-mail: info@rostest.ru

    Трансформаторы напряжения емкостные OTCF состоят из делителя напряжения и электромагнитного устройства (ЭМУ).

    Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помешенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны. ЭМУ состоит из последовательно включенных реактора с малыми потерями и электромагнитного трансформатора и подключается к выходу делителя. Первичная обмотка трансформатора ЭМУ секционирована для подгонки коэффициента трансформации. ЭМУ имеет три вторичные обмотки и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. На боковой части бака находится коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.

    Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

    Внешний вид. Трансформаторы напряжения емкостные (OTCF 123), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения емкостный OTCF 123 (заводские номера: 704150701, 704150702, 704150703, 704150704, 704150705, 704150706)

    OTCF 123

    6 шт.

    Паспорт

    -

    6 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки, кВ

    110/^3

    Наибольшее значение напряжение первичной обмотки, кВ

    126

    Номинальное напряжение вторичной обмотки, В - основной 1a-1n;

    100/V3

    - основной 2а-2п;

    100/V3

    - дополнительной dа-dn

    100

    Класс точности вторичной обмотки - основной 1a-1n;

    0,2

    - основной 2а-2п;

    0,5

    - дополнительной dа-dn

    3P

    Номинальная мощность вторичной обмотки, В^А - основной 1a-1n;

    25

    - основной 2а-2п;

    60

    - дополнительной dа-dn

    120

    Номинальная частота, Гц

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +45
