Номер по Госреестру СИ: 71757-18
71757-18 Преобразователи термоэлектрические
(модели 111T0537P0001)
Назначение средства измерений:
Преобразователи термоэлектрические модели 111T0537P0001 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры в составе газовой турбины на объекте «Ямал СПГ», поселок Сабетта, Ямало-Ненецкий автономный округ.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397276
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments"
Страна - МЕКСИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1438 от 2018.07.09 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи термоэлектрические (модели 111T0537P0001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71757-18 Преобразователи термоэлектрические (модели 111T0537P0001) Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
71573-18 Преобразователи термоэлектрические (ТС) АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP" (СОЕДИНЕННЫЕ ШТАТЫ ) |
Все средства измерений АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71754-18 |
Преобразователи термоэлектрические, модели 111T0539P0009 Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
ОТ МП |
2 года |
|
71755-18 |
Преобразователи термоэлектрические, модели 111T0795P0001 Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
ОТ МП |
2 года |
|
71756-18 |
Преобразователи термоэлектрические, модели 111T0537P0002 Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
ОТ МП |
2 года |
|
71757-18 |
Преобразователи термоэлектрические, модели 111T0537P0001 Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
ОТ МП |
2 года |
|
71758-18 |
Преобразователи термоэлектрические, 111T0539P Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
ОТ МП |
2 года |
|
71761-18 |
Преобразователи термоэлектрические, 111T0539 Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
ОТ МП |
2 года |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Преобразователи термоэлектрические (ТС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи термоэлектрические (ТС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим модели 111T0537P0001
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «AMETEK Power Instruments», Мексика
Поверка
Поверкаосуществляется по документу МИ 3090-2007 «Рекомендация. ГСИ. Преобразователи
термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 2-го или 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
Изготовитель
Фирма «AMETEK, Inc.», США
Адрес: 1100 Cassatt Road, Berwyn, PA 19312, USA
Телефон: +1 6106472121
Web-сайт: https://www.ametek.com
Завод-изготовитель
Фирма «AMETEK Power Instruments», Мексика
Адрес: Avenida Rio San Juan S/N, Parque Industrial del Norte CP: 88730, Reynosa, Tamaulipas Mx.
Телефон: +1 5852637700, факс: +1 5854547805
Web-сайт: www.ametekpower.com
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус Инфра»
(ООО «ДжиИ Рус Инфра»)
ИНН 7703636314
Адрес: 123317, г. Москва, Пресненская набережная, д. 10
Телефон: +7 (495) 739 6811
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru, E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП конструктивно выполнены в виде завальцованной с одного конца трубки с подпружиненным чувствительным элементом (ЧЭ) в оболочке из нержавеющей стали, соединенной с клеммной головкой из алюминия. Внутрь корпуса измерительной вставки ТП помещен один чувствительный элемент - термопара с номинальной статической характеристикой типа «К» по ГОСТ Р 8.585-2001 с минеральной (MgO) изоляцией термоэлектродов.
Монтаж ТП на объекте измерений осуществляется при помощи неподвижного штуцера.
Общий вид преобразователей термоэлектрических модели 111T0537P0001 представлен на рисунке 1.
Пломбирование ТП не предусмотрено.

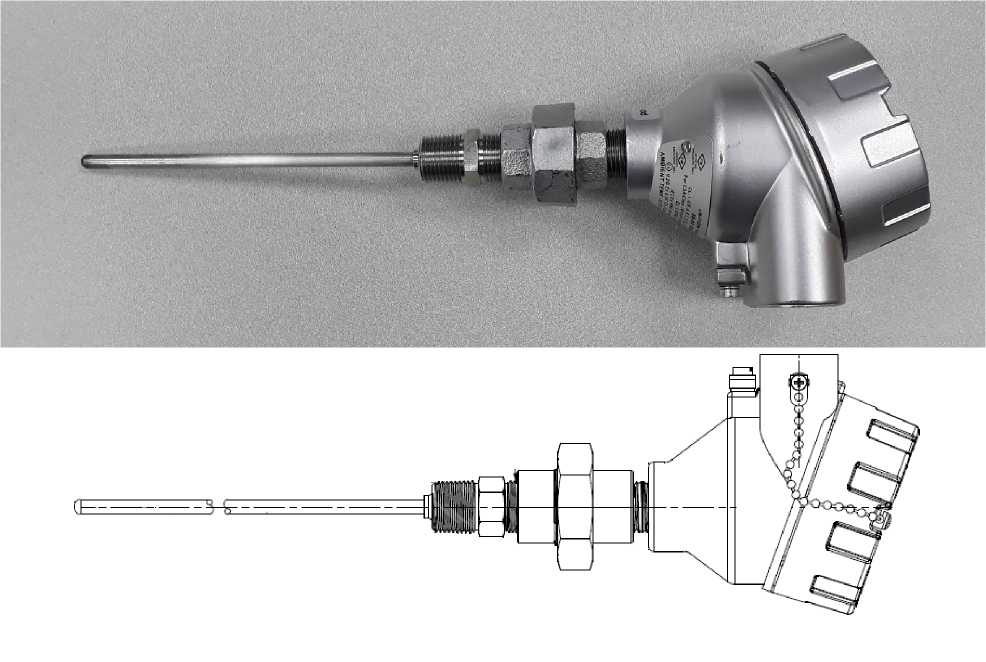

Рисунок 1 - Общий вид преобразователей термоэлектрических модели 111T0537P0001
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики преобразователей термоэлектрических модели 111T0537P0001 приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +800 |
|
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1) |
К |
|
Класс допуска |
2 |
|
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры) |
±2,5 (в диапазоне от -40 до +333 включ.); ±0,00751 (в диапазоне св. +333 до +800 включ.) |
|
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее |
1000 |
|
Диаметр монтажной части, мм |
6,4 |
|
Длина монтажной части, мм |
154 |
|
Масса, кг, не более |
1 |
|
Средняя наработка на отказ, ч, не менее |
24000 |
|
Средний срок службы, лет, не менее |
3 |
|
Рабочие условия эксплуатации:
|
от -55 до +150 95 |
