Номер по Госреестру СИ: 60175-15
60175-15 Эквиваленты сети
(ENV216)
Назначение средства измерений:
Эквиваленты сети ENV216 предназначены для измерения кондуктивных электромагнитных помех от однофазных устройств в сети питания.
Внешний вид.
Эквиваленты сети
Рисунок № 1
Внешний вид.
Эквиваленты сети
Рисунок № 2
Внешний вид.
Эквиваленты сети
Рисунок № 3
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель эквивалентов сети ENV216 методом наклейки в соответствии с рисунком 2 и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к эквивалентам сети ENV216
Поверка
Поверкаосуществляется по документу МП-РТ-2211-2014 «Эквиваленты сети ENV216. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10 ноября 2014 г.
Основные средства поверки:
-
- генератор сигналов R&S SMB100A (регистрационный номер в Федеральном информационном фонде 39230-08);
-
- анализатор цепей векторный R&S ZNC3 (регистрационный номер в Федеральном информационном фонде 49105-12);
-
- вольтметр переменного тока диодный компенсационный В3-49 (регистрационный номер в Федеральном информационном фонде 5477-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель эквивалентов сети ENV216 в соответствии с рисунком 2 или на свидетельство о поверке.
Заявитель
Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)ИНН 9909002668
Адрес: 117335, г. Москва, проспект Нахимовский, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
W eb-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Эквиваленты сети ENV216 являются однофазными V - образными эквивалентами сети питания в соответствии с ГОСТ 30805.16.1.2-2013.
Конструктивно эквиваленты сети ENV216 выполнены в виде моноблока. Управление работой эквивалентов сети ENV216 осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно с использованием сигналов TTL уровня.
Принцип работы эквивалентов сети ENV216 заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (приемником измерительным, анализатором спектра, селективным вольтметром).
Общий вид эквивалентов сети ENV216, места нанесения знака утверждения типа и знака поверки, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

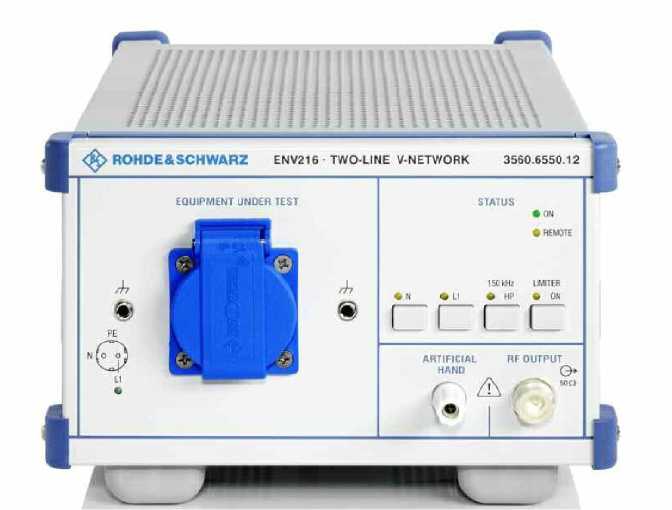

Рисунок 1 - Общий вид средства измерений
Место нанесения знака поверки
Место пломбировки
/i\ ACHTUNG ( ! ) (HMMf АЬШМгах-ав. ■
REMOTE CONTAOL
/i\ CAUTION f ! ) l-k-Я- ■
CONNECT ТО MAINS SUPPLY /Л WITH PROTECTIVE EARTH I C_J NUR AN NETZE MIT SCHUTZLEITER ANSCHLIESSEN I
Место нанесения знака
утверждения типа

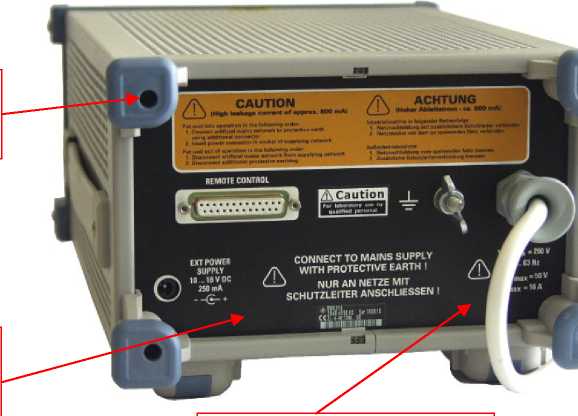

Рисунок 2 - Схема пломбировки от несанкционированного доступа, места нанесения знака поверки и знака утверждения типа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, МГц |
от 0,009 до 30 |
Номинальное значение коэффициента калибровки, дБ |
10 |
Пределы допускаемой относительной погрешности коэффициента калибровки в диапазоне рабочих частот, дБ |
±1 |
Модуль полного входного сопротивления, Ом |
таблица 2 |
Пределы допускаемой относительной погрешности модуля полного входного сопротивления, % |
±20 |
Аргумент полного входного сопротивления, ° |
таблица 2 |
Пределы допускаемой абсолютной погрешности аргумента полного входного сопротивления, ° |
±11,5 |
Таблица 2 - Значения модуля и аргумента полного входного сопротивления
Частота, МГц |
Расчетное значение модуля полного входного сопротивления Zрасч., Ом |
Расчетное значение аргумента полного входного сопротивления фрасч., |
1 |
2 |
3 |
0,009 |
5,21 |
26,54 |
0,015 |
6,22 |
38,41 |
0,02 |
7,25 |
44,97 |
0,025 |
8,38 |
49,39 |
0,03 |
9,55 |
52,33 |
0,04 |
11,98 |
55,42 |
Продолжение таблицы 2
1 |
2 |
3 |
0,05 |
14,41 |
56,40 |
0,06 |
16,76 |
56,22 |
0,07 |
19,03 |
55,39 |
0,08 |
21,19 |
54,19 |
0,09 |
23,22 |
52,77 |
0,1 |
25,11 |
51,22 |
0,15 |
34,29 |
46,70 |
0,17 |
36,50 |
43,11 |
0,2 |
39,12 |
38,51 |
0,25 |
42,18 |
32,48 |
0,3 |
44,17 |
27,95 |
0,35 |
45,52 |
24,45 |
0,4 |
46,46 |
21,69 |
0,5 |
47,64 |
17,66 |
0,6 |
48,33 |
14,86 |
0,7 |
48,76 |
12,81 |
0,8 |
49,04 |
11,25 |
0,9 |
49,24 |
10,03 |
1 |
49,38 |
9,04 |
1,2 |
49,57 |
7,55 |
1,5 |
49,72 |
6,06 |
2 |
49,84 |
4,55 |
2,5 |
49,90 |
3,64 |
3 |
49,93 |
3,04 |
4 |
49,96 |
2,28 |
5 |
49,97 |
1,82 |
7 |
49,99 |
1,30 |
10 |
49,99 |
0,91 |
15 |
49,99 |
0,61 |
20 |
49,99 |
0,46 |
30 |
49,99 |
0,30 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Масса, кг, не более |
5,5 |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
219х147х350 |
Параметры электропитания:
|
от 0 до 240 от 50 до 60 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +5 до +45 |
