Номер по Госреестру СИ: 38549-13
38549-13 Преобразователи термоэлектрические
(Метран-2000)
Назначение средства измерений:
Преобразователи термоэлектрические Метран-2000 (далее - ПТ) предназначены для измерений температуры различных сред, температуры поверхностей твердых тел и малогабаритных подшипников.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации СПГК.5242.100.00РЭ
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ТУ 4211-016-51453097-2008 Преобразователи термоэлектрические Метран-2000. Технические условия.
Изготовитель
Акционерное общество «Промышленная группа «Метран»(АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454103, г. Челябинск, Новоградский проспект, д. 15 Телефон: +7 (351) 242-44-44
E-mail: info.metran@emerson.com
Web-сайт: www.metran.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101 Телефон/факс: (351) 232-04-01
Е-mail: stand@chelcsm.ru
Принцип действия преобразователей термоэлектрических основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи ПТ при разности температур между его рабочим и свободными концами. ПТ обеспечивают преобразование измеряемой температуры в изменение ТЭДС.
Основными узлами ПТ являются (в зависимости от конструктивного исполнения) чувствительный элемент (ЧЭ), защитная арматура, соединительная головка, клеммная колодка для крепления выводов.
В качестве чувствительного элемента используется (в зависимости от конструктивного исполнения) кабель термопарный с НСХ типа K, N, L или термоэлектрический чувствительный элемент, представляющий собой два электрода: для ПТ с НСХ типа S платинородиевый сплав ПР-10 (положительный термоэлектрод) и платина ПлТ (отрицательный термоэлектрод); для ПТ с НСХ типа В платинородиевый сплав ПР-30 (положительный термоэлектрод) и платинородие-вый сплав ПР-6 (отрицательный термоэлектрод), выполненный в виде термопарного кабеля с минеральной изоляцией термоэлектродов.
Общий вид ПТ представлен на рисунке 1. Корпус соединительной головки ПТ может быть окрашен в любые цвета по заказу заказчика.
Рисунок 1 - Общий вид преобразователей термоэлектрических Метран-2000

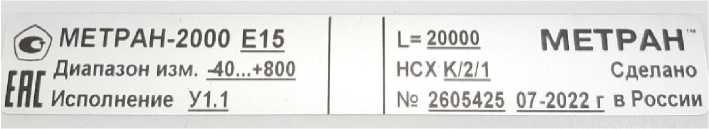

Пломбирование ПТ не предусмотрено. Нанесение знака поверки на ПТ не предусмотрено. Заводской номер в виде цифрового обозначения наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в месте, указанном на рисунке 2.
С МЕТРАН
Метран-2000 В12
НСХ________N/1/1
Диапазон изм, -40...+1 ООО
L- 400 Исполнение У1.1 -55°C<taS+85°C
Сделано
Ns 2627506 07-2022г в °оссии
@ МЕТРАН-2000 А02 |
НСХ L/2/1 |
МЕТРАН |
гпг Диапазон изм. -40...+600 |
L= 2000 |
Исполнение У1.1 |
tHL № 2621490 07-2022 г |
Сделано в России ” |
Рисунок 2 - Обозначение мест нанесения знака утверждения типа и заводского номера
Комплектность ПТ приведена в таблице 3
Таблица 3 -
Наименование |
Обозначение |
Количество |
Примечание |
Преобразователь термоэлектрический |
Метран-2000 |
1 шт. | |
Паспорт |
СПГК.5242.100.00 ПС |
1 шт. | |
Руководство по эксплуатации |
СПГК.5242.100.00 РЭ |
1 экз. |
На 10 штук и меньшее количество ПТ при поставке в один адрес |
Таблица 1 - Метрологические характеристики
Наименование характеристик |
Значение характеристик | |
для класса допуска 1 |
для класса допуска 2 | |
Диапазон измеряемых температур для НСХ типа, °C 1):
|
от -40 от -40 до +1000 |
до +1000 от -40 до +1200 |
- L |
— |
от -40 до 600 |
|
— |
от 0 до 1300 от 600 до 1600 |
Пределы допускаемого отклонения от НСХ чувствительного элемента ПТ в диапазоне измерений, °C - К |
±1,5 (от -40 до 375 °С) ±0,004t (свыше 375 до 1000 °С) |
±2,5 (от -40 до 333 °С) ±0,0075t (свыше 333 до 1000 °С) |
- N |
±1,5 (от -40 до 375 °С) ±0,004t (свыше 375 до 1000 °С) |
±2,5 (от -40 до 333 °С) ±0,0075t (свыше 333 до 1200 °С) |
- L |
— |
±2,5 (от -40 до 300 °С) ±0,0075t (свыше 300 до 600 °С) |
- S |
— |
±1,5 (от 0 до 600 °С) ±0,0025t (свыше 600 до 1300 °С) |
- B |
— |
±0,0025t (от 600 до 1600 °С) |
Пределы допускаемой основной погрешности ПТ с длиной монтажной части менее 250 мм в диапазоне измерений, °C - К |
±1,95 (от -40 до 375 °С) ±0,0052t (свыше 375 до 1000 °С) |
±3,25 (от -40 до 333 °С) ±0,00975t (свыше 333 до 1000 °С) |
Продолжение таблицы 1
Наименование характеристик |
Значение характеристик | |
для класса допуска 1 |
для класса допуска 2 | |
- N |
±1,95 (от -40 до 375 °С) ±0,0052t (свыше 375 до 1000 °С) |
±3,25 (от -40 до 333 °С) ±0,00975t (свыше 333 до 1200 °С) |
- L |
— |
±3,25 (от -40 до 300 °С) ±0,00975t (свыше 300 до 600 °С) |
- S |
— |
±2,0 (от 0 до 600 °С) ±0,00325t (свыше 600 до 1300 °С) |
- B |
— |
±0,00325t (от 600 до 1600 °С) |
1) ПТ изготавливаются для работы в рабочем диапазоне измерений, находящемся внутри диапазона измерений температуры или равным ему. Примечание: t- измеряемая температура, °С |
Таблица 2 - Основные технические характеристики
Наименование характеристик |
Значение характеристик |
Температура окружающей среды, °C |
от -55 до +85 |
Верхнее значение относительной влажности окружающего воздуха при температуре 35 C, % |
100 |
Показатель тепловой инерции, с, не более 1) |
500 |
Электрическое сопротивление изоляции между термоэлектродами и металлической частью защитной арматуры при температуре окружающего воздуха (23±5) °C и относительной влажности от 30% до 80%, МОм, не менее |
100 |
У стойчивость к воздействию синусоидальной вибрации 1) |
Группы G1, V1, V2, N2 |
Степень защиты от пыли и воды 1) |
IP68, IP 65, IP5X |
Вид взрывозащиты |
взрывонепроницаемая оболочка «d» искробезопасная электрическая цепь «i» |
Продолжение таблицы 2
Наименование характеристик |
Значение характеристик |
Габаритные размеры, мм, не более - габаритные размеры корпуса, ширина х высота, мм,
|
125х135 20008 323 |
Масса, кг, не более |
9 |
Вероятность безотказной работы за 1000 ч, не менее |
0,8 |
Средний ресурс при номинальной температуре применения, ч, не менее:
ПТ для измерения температуры расплавов меди |
6000 5000 3500 |
Средний срок службы при номинальной температуре применения, лет, не менее |
20 |
Х) В зависимости от исполнения ПТ. |
