Номер по Госреестру СИ: 71571-18
71571-18 Устройства весоизмерительные электронные
(ВУ)
Назначение средства измерений:
Устройства весоизмерительные электронные ВУ (далее - устройства) предназначены для измерений массы твердых, сыпучих и жидких веществ, в том числе находящихся в таре (упаковке, ёмкостях), а также отдельных объектов.
Внешний вид.
Устройства весоизмерительные электронные
Рисунок № 1
Внешний вид.
Устройства весоизмерительные электронные
Рисунок № 2
Внешний вид.
Устройства весоизмерительные электронные
Рисунок № 3
Внешний вид.
Устройства весоизмерительные электронные
Рисунок № 4
Внешний вид.
Устройства весоизмерительные электронные
Рисунок № 5
Внешний вид.
Устройства весоизмерительные электронные
Рисунок № 6
Внешний вид.
Устройства весоизмерительные электронные
Рисунок № 7

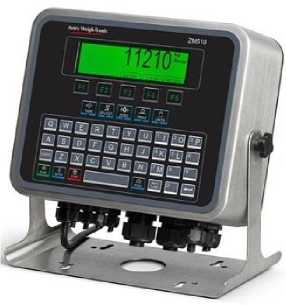

Внешний вид.
Устройства весоизмерительные электронные
Рисунок № 8
Внешний вид.
Устройства весоизмерительные электронные
Рисунок № 9
Внешний вид.
Устройства весоизмерительные электронные
Рисунок № 10
Программное обеспечение
В устройствах используется встроенное в преобразователь программное обеспечение (далее - ПО), которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы, как показано на рисунке 4.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значения | |||||||
WI-19 WI- 19S |
R320 |
GSE 562 |
ZM20 1 |
ZM40 1 |
ZM40 5 |
ZM51 0 |
C520 C523 | |
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
- |
- |
- |
Номер версии (идентификационный номер) ПО, не ниже |
P.100 |
U3.92 |
11595 |
1.0.0.0 |
1.3.0.0 |
1.3.4.0 |
1.2.0.0 |
1.0.0 |
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
- |
- |
Идентификационным признаком ПО служит номер версии, который отображается на дисплее преобразователя при включении (для преобразователей WI-19, WI-19S, C520, C523 и R320) или может быть вызван при помощи специальных команд, описанных в руководстве по эксплуатации на устройства (для преобразователей GSE и ZM).
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при их нормировании.
Схема пломбирования устройств от несанкционированного доступа представлена на рисунке 4.
Рисунок 4 - Схема пломбирования устройств от несанкционированного доступа
Знак поверки в виде оттиска поверительного клейма ставится на пломбу, защищающую от несанкционированных настроек и вмешательств, которые могут привести к искажению результатов измерений устройств.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную табличку, закрепленную на преобразователе, фотохимическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным электронным ВУ
ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
ТУ 28.29.31-035-74783058-2017 Устройства весоизмерительные электронные ВУ. Технические условия.
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-014-18 «Устройства весоизмерительные электронные ВУ. Методика поверки», утвержденному ООО «ИЦРМ» 19.03.2018 г.
Основные средства поверки:
-
- эталонные силовоспроизводящие машины 1-го разряда по ГОСТ 8.640-2014;
-
- рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири класса точности М1 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель преобразователя устройств и (или) на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «ПетВес» (ООО «ПетВес»)ИНН 7805357743
Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. АВ, пом. 24Н
Почтовый адрес: 198099, г. Санкт-Петербург, а/я 99 Телефон: +7 (812)252-54-22
Факс: +7 (812)747-26-88
E-mail: alex@petves.com
Web-сайт: www.petves.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия устройств основан на преобразовании деформации упругих элементов, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально его массе. Аналоговый электрический сигнал с датчиков поступает в индикатор со встроенным аналого-цифровым преобразователем (далее - АЦП) обработки данных, где сигналы преобразуются в цифровой код и обрабатываются. Результаты взвешивания отображаются на дисплее индикатора весоизмерительного (далее - индикатор) и могут быть переданы через выходной разъем для связи с внешними электронными устройствами.
Конструктивно устройства состоят из одного или нескольких весоизмерительных модулей, выполненных на базе весоизмерительных датчиков (далее - датчиков) в комплекте с установочной оснасткой (узлами встройки), соединительной коробки (при необходимости), кабеля питания и связи и индикатора.
Соединительная коробка представляет собой контейнер из стали либо пластика и предназначена для параллельного соединения проводов датчиков. Коробка общим кабелем соединена с индикатором.
Терминология и нормирование метрологических характеристик гармонизировано с ГОСТ OIML R 76-1-2011 и ГОСТ 8.631-2013.
В устройствах применяются следующие индикаторы: WI-19, WI-19S - производства фирмы «Fidelity Measurement Company Ltd.», Тайвань; R320, С520, С523 - производства фирмы «Rinstrum Pty Ltd», Австралия; GSE 562, ZM (модификации: ZM201, ZM401, ZM405, ZM510) - производства фирмы «Avery Weigh-Tronix», Великобритания. Все индикаторы выполнены в пластиковом корпусе или в корпусе из нержавеющей стали, а также в настольном (настенном) или в щитовом (встраиваемом) исполнении. Внешний вид индикаторов представлен на рисунке 1.
В устройствах используются датчики весоизмерительные тензорезисторные (далее -датчики): Bend beam, Single shear beam, Dual shear beam, Column и Spoke type производства фирмы «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», Китай
(регистрационные номера в Федеральном информационном фонде 55371-13 и 55917-13 соответственно); датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB и QS, S, LS, D, PST, USB производства фирмы «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай (регистрационные номера в Федеральном информационном фонде 57674-14 и 57673-14 соответственно); датчики весоизмерительные 101 (NMi101XX); 102BH (NMi102BH); 102BS (NMi102BS); 106 (NMi106XX); 108 (NMi108xA); 110 (NMi110XX); 563YH, 563YS (NMi563YH, 563YS) производства фирмы «ANYLOAD TRANSDUCER CO.LTD.», Канада (OIML R 60 сертификаты). Внешний вид датчиков представлен на рисунке 2, а внешний вид датчиков, установленных в узлы встройки - на рисунке 3.
Устройства выполняют следующие функции:
-
- полуавтоматическая установка нуля;
-
- сигнализация о перегрузке;
-
- уравновешивание массы тары.
В зависимости от типа индикатора устройства выполняют следующие функции:
-
- задание массы порции взвешиваемого продукта;
- подача звукового сигнала при достижении заданной массы;
- индикация общего количества взвешиваний;
- индикация массы нетто, брутто и т.д.
Устройства выпускаются в модификациях, отличающихся метрологическими характеристиками, конструктивными особенностями, габаритными размерами датчиков и имеют обозначение:
ВУ-НК(Т)-В-И, где:
ВУ - обозначение типа устройства;
НК(Т) - максимальная нагрузка устройства, выраженная в кг или тоннах; В - количество узлов встройки ( датчиков с установочной оснасткой ) ( от 1 до 16 в зависимости от типа преобразователя).
И - обозначение модели преобразователя :
-
1- обозначение преобразователя WI-19;
-
2- обозначение преобразователя WI-19S;
-
3- обозначение преобразователя R320;
-
4- обозначение преобразователя C520;
-
5- обозначение преобразователя C523;
-
6- обозначение преобразователя ZM201;
-
7- обозначение преобразователя ZM401;
-
8- обозначение преобразователя ZM405;
-
9- обозначение преобразователя ZM510;
-
10- обозначение преобразователя GSE562.
Тип преобразователя, а также тип датчика (датчиков) и их количество указываются в руководстве по эксплуатации в разделе «Сведения о приемке».
На маркировочной табличке устройств указывают:
- наименование предприятия-изготовителя;
- обозначение устройства;
- заводской номер;
-
- значение максимальной нагрузки в виде Мах= ;
-
- значение минимальной нагрузки в виде Min= ;
-
- действительная цена деления в виде d= ;
-
- поверочный интервал в виде е=......
-
- год выпуска.
WI-19
С520, С523
GSE 562
R320
ZM201
ZM401
ZM405
ZM510

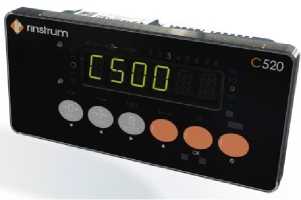

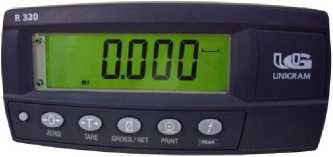

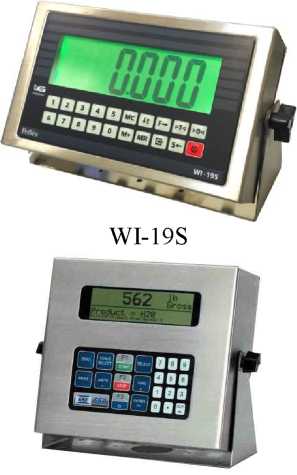

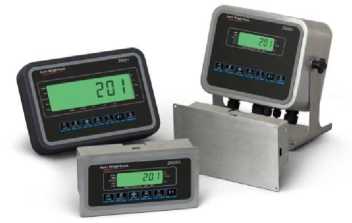

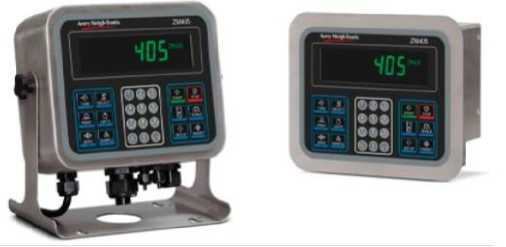

Рисунок 1 - Внешний вид индикаторов
Исполнение 2
Исполнение 3
Исполнение 1
Исполнение 4 Исполнение 5

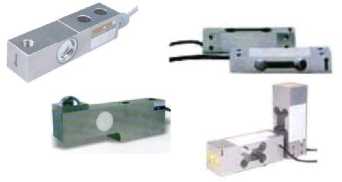

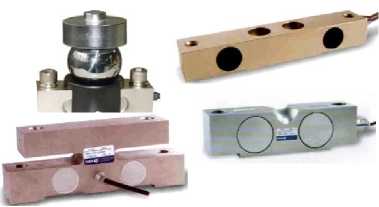

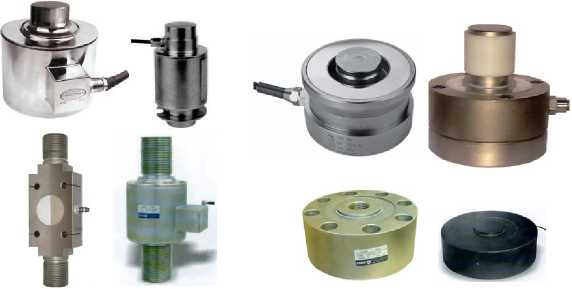

Рисунок 2 - Внешний вид датчиков
Исполнение 6
Исполнение 7
Рисунок 3 - Внешний вид датчиков с узлами встройки
Основные метрологические и технические характеристики устройств приведены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики
Модификации |
Максимальная нагрузка (Мах), кг |
Действительная цена деления (d) и поверочный интервал (е), d=e, кг |
Интервалы взвешивания, кг |
Пределы абсолютной допускаемой погрешности при первичной поверке, кг |
Число поверочных делений (n) |
ВУ-1К-В-И |
1 |
0,0005 |
от 0,01 до 0,25 вкл. св. 0,25 до 1 вкл. |
±0,00025 ±0,00050 |
2000 |
ВУ-2К-В-И |
2 |
0,001 |
от 0,02 до 0,50 вкл. св. 0,5 до 2,0 вкл. |
±0,0005 ±0,0010 |
2000 |
от 0,02 до 0,5 вкл. |
±0,0005 | ||||
ВУ-3К-В-И |
3 |
0,001 |
св. 0,5 до 2 вкл. |
±0,0010 |
3000 |
св. 2 до 3 вкл. |
±0,0015 | ||||
от 0,04 до 1 вкл. |
±0,001 | ||||
ВУ-5К-В-И |
5 |
0,002 |
св. 1 до 4 вкл. |
±0,002 |
2500 |
св. 4 до 6 вкл. |
±0,003 | ||||
от 0,04 до 1 вкл. |
±0,001 | ||||
ВУ-6К-В-И |
6 |
0,002 |
св. 1 до 4 вкл. |
±0,002 |
3000 |
св. 4 до 6 вкл. |
±0,003 | ||||
ВУ-10К-В-И |
10 |
0,005 |
от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл. |
±0,0025 ±0,0050 |
2000 |
ВУ-20К-В-И |
20 |
0,01 |
от 0,2 до 5 вкл. св. 5 до 20 вкл. |
±0,005 ±0,010 |
2000 |
от 0,2 до 5 вкл. |
±0,005 | ||||
ВУ-30К-В-И |
30 |
0,01 |
св. 5 до 20 вкл. |
±0,010 |
3000 |
св. 20 до 30 вкл. |
±0,015 | ||||
от 0,4 до 10 вкл. |
±0,01 | ||||
ВУ-50К-В-И |
50 |
0,02 |
св. 10 до 40 вкл. |
±0,02 |
2500 |
св. 40 до 50 вкл. |
±0,03 |
Продолжение таблицы 2
Модификации |
Максимальная нагрузка (Мах), кг |
Действительная цена деления (d) и поверочный интервал (е), d=e, кг |
Интервалы взвешивания, кг |
Пределы абсолютной допускаемой погрешности при первичной поверке, кг |
Число поверочных делений (n) |
ВУ-100К-В-И |
100 |
0,05 |
от 1 до 25 вкл. св. 25 до 100 вкл. |
±0,025 ±0,050 |
2000 |
от 1 до 25 вкл. |
±0,025 | ||||
ВУ-150К-В-И |
150 |
0,05 |
св. 25 до 100 вкл. |
±0,050 |
3000 |
св. 100 до 150 вкл. |
±0,075 | ||||
ВУ-200К-В-И |
200 |
0,1 |
от 2 до 50 вкл. св. 50 до 200 вкл. |
±0,05 ±0,10 |
2000 |
от 2 до 50 вкл. |
±0,05 | ||||
ВУ-300К-В-И |
300 |
0,1 |
св. 50 до 200 вкл. |
±0,10 |
3000 |
св. 200 до 300 вкл. |
±0,15 | ||||
от 4 до 100 вкл. |
±0,1 | ||||
ВУ-500К-В-И |
500 |
0,2 |
св. 100 до 400 вкл. |
±0,2 |
2500 |
св. 400 до 500 вкл. |
±0,3 | ||||
от 4 до 100 вкл. |
±0,1 | ||||
ВУ-600К-В-И |
600 |
0,2 |
св. 100 до 400 вкл. |
±0,2 |
3000 |
св. 400 до 600 вкл. |
±0,3 | ||||
ВУ-1Т-В-И |
1000 |
0,5 |
от 10 до 250 вкл. св. 250 до 1000 вкл. |
±0,25 ±0,50 |
2000 |
от 10 до 250 вкл. |
±0,25 | ||||
ВУ-1,5Т-В-И |
1500 |
0,5 |
св. 250 до 1000 вкл. |
±0,50 |
3000 |
св. 1000 до 1500 вкл. |
±0,75 | ||||
ВУ-2Т-В-И |
2000 |
1 |
от 20 до 500 вкл. св. 500 до 2000 вкл. |
±0,5 ±1,0 |
2000 |
от 20 до 500 вкл. |
±0,5 | ||||
ВУ-3Т-В-И |
3000 |
1 |
св. 500 до 2000 вкл. |
±1,0 |
3000 |
св. 2000 до 3000 вкл. |
±1,5 | ||||
от 40 до 1000 вкл. |
±1 | ||||
ВУ-5Т-В-И |
5000 |
2 |
св. 1000 до 4000 вкл. |
±2 |
2500 |
св. 4000 до 5000 вкл. |
±3 | ||||
от 40 до 1000 вкл. |
±1 | ||||
ВУ-6Т-В-И |
6000 |
2 |
св. 1000 до 4000 вкл. |
±2 |
3000 |
св. 4000 до 6000 вкл. |
±3 | ||||
от 100 до 2500 вкл. |
±2,5 | ||||
ВУ-10Т-В-И |
10000 |
5 |
св. 2500 до 10000 |
±5 |
2000 |
вкл. | |||||
от 100 до 2500 вкл. |
±2,5 | ||||
ВУ-15Т-В-И |
15000 |
5 |
св. 2500 до 10000 вкл. |
±5,0 |
3000 |
св. 10000 до 15000 вкл. |
±7,5 | ||||
от 200 до 5000 вкл. |
±5 | ||||
ВУ-20Т-В-И |
20000 |
10 |
св. 5000 до 20000 |
±10 |
2000 |
вкл. |
Окончание таблицы 2
Модификации |
Максимальная нагрузка (Мах), кг |
Действительная цена деления (d) и поверочный интервал (е), d=e, кг |
Интервалы взвешивания, кг |
Пределы абсолютной допускаемой погрешности при первичной поверке, кг |
Число поверочных делений (n) |
ВУ-30Т-В-И |
30000 |
10 |
от 200 до 5000 вкл. св. 5000 до 20000 вкл. св. 20000 до 30000 вкл. |
±5 ±10 ±15 |
3000 |
ВУ-40Т-В-И |
40000 |
20 |
от 400 до 10000 вкл. св. 10000 до 40000 вкл. |
±10 ±20 |
2000 |
ВУ-50Т-В-И |
50000 |
20 |
от 400 до 10000 вкл. св. 10000 до 40000 вкл. св. 40000 до 50000 вкл. |
±10 ±20 ±30 |
2500 |
ВУ-60Т-В-И |
60000 |
20 |
от 400 до 10000 вкл. св. 10000 до 40000 вкл. св. 40000 до 60000 вкл. |
±10 ±20 ±30 |
3000 |
ВУ-100Т-В-И |
100000 |
50 |
от 1000 до 25000 вкл. св. 25000 до 100000 вкл. |
±25 ±50 |
2000 |
Пределы допускаемой погрешности устройств в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.
Таблица 3 -
Наименование |
Значение |
Минимальная нагрузка (Min), в единицах е |
20 |
Диапазон уравновешивания (компенсации) массы тары, % от Мах |
от 0 до 50 |
Диапазон рабочих температур, °С:
S beam, Column и Spoke type
|
от -30 до +40 |
NHS, YBS, GZLB, 101 (NMi101XX); 102BH (NMi102BH); 102BS (NMi102BS); 106 (NMi106XX); 108 (NMi108xA); 110 (NMi110XX); 563YH, 563YS (NMi563YH, 563YS) |
от -10 до +40 |
Параметры электрического питания (в зависимости от комплектации): - напряжение переменного тока частотой от 49 до 51 Гц, В |
от 187 до 242 |
- напряжение постоянного тока, В |
от 6 до 12 |
Габаритные размеры (длина х ширина х высота), мм, не более: | |
- датчиков |
690 х 300 х 300 |
- индикаторов WI-19 |
290 х 200 х 120 |
- индикаторов WI-19S |
290 х 190 х 110 |
- индикаторов R320 |
170 х 80 х 100 |
- индикаторов C520 |
170 х 80 х 140 |
- индикаторов C523 |
180 х 100 х 160 |
- индикаторов ZM201 |
260 х 180 х 115 |
- индикаторов ZM401 |
260 х 240 х 130 |
- индикаторов ZM405 |
260 х 240 х 130 |
- индикаторов ZM510 |
320 х 300 х 160 |
- индикаторов GSE562 |
300 х 260 х 140 |
Продолжение таблицы 3
Наименование |
Значение |
Масса, кг, не более: | |
- датчиков |
95 |
- индикаторов WI-19 |
3 |
- индикаторов WI-19S |
3 |
- индикаторов R320 |
4 |
- индикаторов C520 |
4 |
- индикаторов C523 |
5 |
- индикаторов ZM201 |
7 |
- индикаторов ZM401 |
8 |
- индикаторов ZM405 |
8 |
- индикаторов ZM510 |
9 |
- индикаторов GSE562 |
9 |
Потребляемая мощность, Вт, не более |
40 |
Вероятность безотказной работы за 2000 часов, не менее |
0,9 |
