Номер по Госреестру СИ: 71525-18
71525-18 Трансформаторы тока
(STSM-12, STSM-24, STSM-38, STPP-15, STPP-38)
Назначение средства измерений:
Трансформаторы тока STSM-12; STSM-24; STSM-38; STPP-15; STPP-38 (далее -трансформаторы) предназначены для передачи сигналов измерительной информации устройствам защиты, сигнализации и управления в сетях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится методом лазерной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока STSM-12; STSM-24; STSM-38; STPP-15; STPP-38
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия». ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» Техническая документация изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-05, (регистрационный номер в Федеральном информационном фонде 37854-08);
-
- магазин нагрузок МР3027, (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на трансформаторы и (или) на корпус трансформаторов.
Изготовитель
«MINEL ENERGY d.o.o.», Сербия
Адрес: Pancevacki put 36, 23000 Zrenjanin, Serbia
Телефон: +381 23 544 902
E-mail: office@minelfepo.com
Web-сайт: www.minelfepo.com
Заявитель
ООО «МИНЕЛ ЭНЕРДЖИ»ИНН 7726403517
Адрес: 117105 г. Москва, Варшавское ш, д.1, стр.6, этаж 3, комната 18 Телефон: +79104909311
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу измерительных преобразователей.
Трансформаторы имеют литой корпус, изготовленный на основе эпоксидного компаунда. Выводы первичных обмоток расположены на верхней части трансформаторов. Выводы вторичных обмоток трансформаторов и вывод заземления расположены внизу трансформаторов и закрыты защитной крышкой. Маркировка первичной и вторичных обмоток, а также нумерация вторичных обмоток трансформаторов рельефная, выполняется компаундом при заливке корпуса трансформаторов.
Трансформаторы выпускаются в следующих модификациях: STSM-12; STSM-24; STSM-38; STPP-15; STPP-38, которые отличаются метрологическими характеристиками.
Трансформаторы устанавливаются в открытые распределительные устройства и другие электроустановки с номинальным напряжением переменного тока 10, 20 и 35 кВ. Трансформаторы серии STPP-38 также используются в закрытых распределительных устройствах.
Табличка с паспортными данными расположена на нижней части корпуса трансформаторов.
Общий вид трансформаторов серий STSM-12; STSM-24; STSM-38 с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлен на рисунке 1. Общий вид трансформаторов серии STPP-38 с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлен на рисунке 2. Общий вид трансформаторов серии STPP-15 с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлен на рисунке 3.

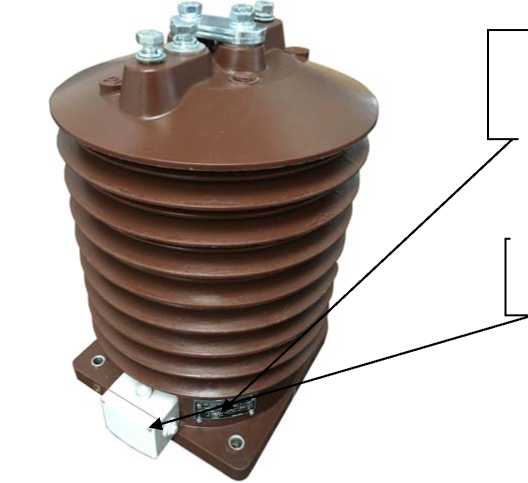

Место нанесения знака поверки
Место пломбирования
Рисунок 1 - Общий вид трансформаторов серий STSM-12; STSM-24; STSM-38 с местами пломбировки от несанкционированного доступа и нанесения знака поверки

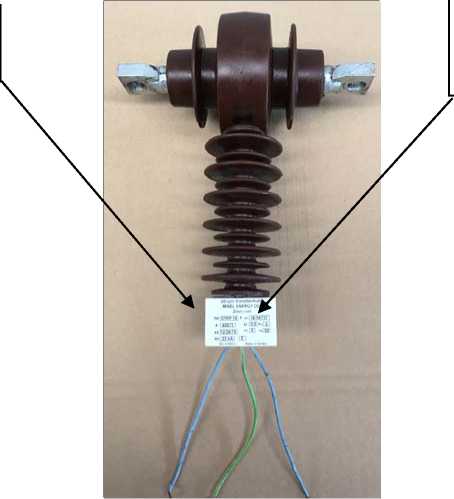

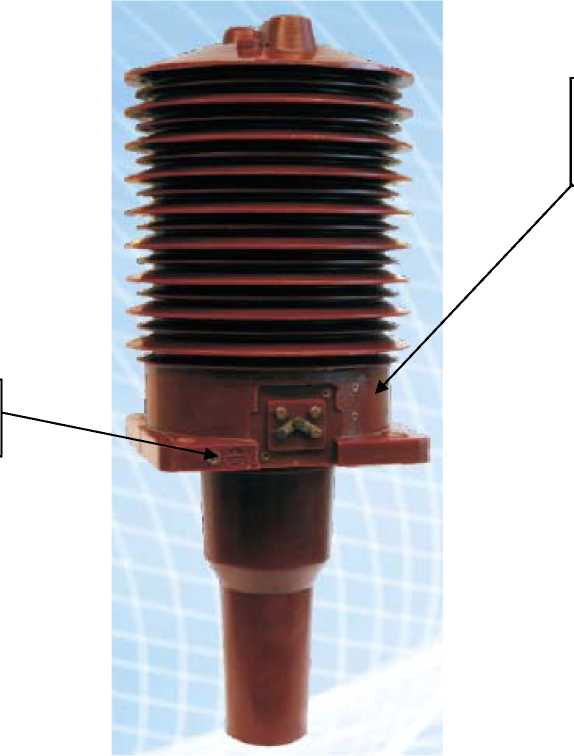

Место пломбирования
Место нанесения знака поверки
Рисунок 2 - Общий вид трансформаторов серии STPP-38 с местами пломбировки
от несанкционированного доступа и нанесения знака поверки
Место пломбирования
Место нанесения знака поверки
Рисунок 3 - Общий вид трансформаторов серии STPP-15 с местами пломбировки от несанкционированного доступа и нанесения знака поверки
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики трансформаторов представлены в таблице 1.
Таблица 1 - трансформаторов
Наименование характеристики |
Значение | ||||
STSM-12 |
STSM-24 |
STSM-38 |
STPP-38 |
STPP-15 | |
Наибольшее рабочее напряжение Uмах, кВ |
12 |
24 |
42 |
12 | |
Номинальный первичный ток, 1гномч А |
от 10 до 600 |
от 5 до 600 |
от 50 до 500 | ||
Номинальный вторичный ток, 12ном, А |
1; 5 | ||||
Номинальная частота переменного тока, fHOM, Гц |
50; 60 | ||||
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В-А |
от 1 до 5 | ||||
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
от 5 до 60 |
от 5 до 10 | |||
Количество вторичных обмоток для измерений |
1 или выше |
1 | |||
Класс точности вторичной обмотки для измерений по ГОСТ 7746-2015 |
0,2; 0,5; 1; 0,2S; 0,5S |
0,5;1;3 | |||
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений, не более |
5; 10 | ||||
Количество вторичных обмоток для защиты |
1 или выше |
1 | |||
Класс точности вторичной обмотки для защиты по ГОСТ 7746-2015 |
5P;10P | ||||
Номинальная предельная кратность Кном вторичных обмоток для защиты, не более |
5; 10; 15; 20; 30 |
5; 10 | |||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур окружающего воздуха):
|
УХЛ1 (от -70 до +55 °С) У1 (от -45 до +55 °С) | ||||
Габаритные размеры, (длинахширинахвысота), мм, не более |
315х315х х372 |
315х315х х452 |
315х315х х520 |
315х315х х830 |
190х90х230 |
П Продолжение таблицы 1
Наименование характеристики |
Значение | ||||
STSM-12 |
STSM-24 |
STSM-38 |
STPP-38 |
STPP-15 | |
Масса, кг, не более |
30 |
48 |
65 |
1,6 | |
Средний срок службы, лет, |
40 | ||||
не менее | |||||
Средняя наработка на отказ, ч |
350000 |
