Номер по Госреестру СИ: 71447-18
71447-18 Твердомеры универсальные
(KB 250, KB 750, KB 1000, KB 3000, KB 250 MHSR, KB 750 MHSR, KB 3000 MHSR)
Назначение средства измерений:
Твердомеры универсальные KB 250, KB 750, KB 1000, KB 3000, KB 250 MHSR, KB 750 MHSR, KB 3000 MHSR (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.

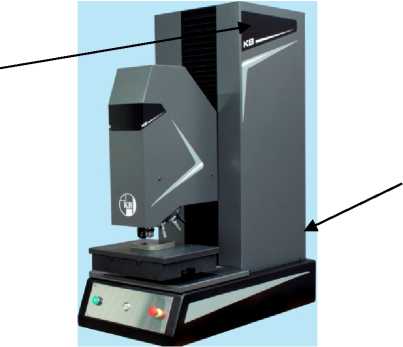

Внешний вид.
Твердомеры универсальные
Рисунок № 1

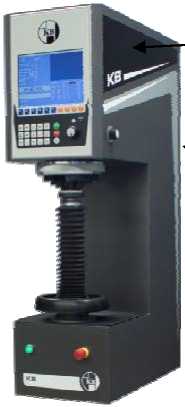

Внешний вид.
Твердомеры универсальные
Рисунок № 2

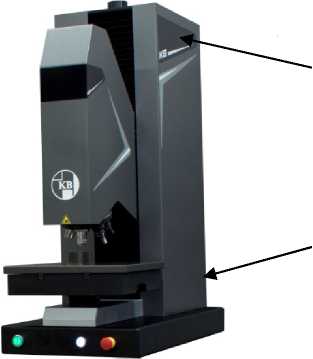

Внешний вид.
Твердомеры универсальные
Рисунок № 3

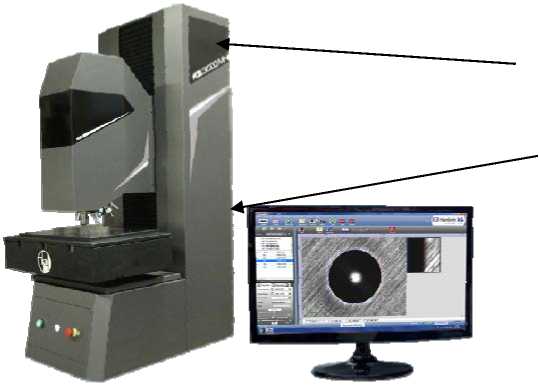

Внешний вид.
Твердомеры универсальные
Рисунок № 4
Программное обеспечение
Встроенное программное обеспечение твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Hardwin XL |
Номер версии (идентификационный номер) ПО |
не ниже v 2.4.05 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам универсальным KB 250, KB 750, KB 1000, KB 3000, KB 250 MHSR, KB 750 MHSR, KB 3000 MHSR
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения»
ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»
ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю»
ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля»
ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С»
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»
ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла»
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу КВ 250/750/1000/3000, КВ 250/750//3000 MHSR - 01 МП «Инструкция. Твердомеры универсальные KB 250, KB 750, KB 1000, KB 3000, KB 250 MHSR, KB 750 MHSR, KB 3000 MHSR. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 28.02.2018 г.
Основные средства поверки:
рабочие эталоны твердости 2-го разряда по шкалам Роквелла и Супер-Роквелла по ГОСТ 8.064-94;
рабочие эталоны твердости 2-го разряда по шкалам Виккерса по ГОСТ 8.063-2012; рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «KB Pruftechnik GmbH», Германия
Адрес: D-67126 Hochdorf- Assenheim im Weichlingsgarten 10b, Germany
Телефон: +49(0) 6231-93992-0
Факс: +49(0) 6231-93992-69
E-mail: info@kbprueftechnik.de
Web-сайт: kbprueftechnik.de
Заявитель
Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)
Адрес: 117587, г. Москва, Варшавское шоссе, д. 118, к.1
ИНН: 7728641644
Телефон: +7 (495) 741 59 04
E-mail: info@synercon.ru
Web-сайт: www.synercon.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан:
-
- для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
-
- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
-
- для шкал Бринелля: на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Модели твердомеров отличаются конструкцией, диапазоном прикладываемых нагрузок и шкалами Виккерса и Бринелля.
Твердомеры поставляются с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. Все модели оснащены CMOS камерой высокого разрешения, одним или несколькими объективами и системой увеличения изображения. Система увеличения изображения представляет собой трансфокатор с 10-ступенчатым электроприводом для изменения степени увеличения или цифровую 3-ступенчатую систему увеличения изображения (по заказу). Каждая из моделей может быть исполнена с встроенным в корпус твердомера электронным блоком или вынесенным персональным компьютером.
Испытательная нагрузка устанавливается на всех моделях автоматически, значение нагрузки задаётся с экрана сенсорного монитора или с компьютера.
Все модели позволяют выполнять измерения по Виккерсу и Бринеллю в полуавтоматическом и автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца и программой обнаружения и измерения линейных параметров отпечатка и вычислением соответствующей твёрдости.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения знака утверждения
место
I расположения пломбы
iz изготовителя
место
расположения
пломбы
изготовителя
Твердомеры KB 250, KB 750, KB 1000
Твердомеры KB 3000
место расположения пломбы изготовителя
место нанесения знака утверждения
место расположения пломбы изготовителя
Твердомеры KB 750 MHSR
Твердомеры KB 250 MHSR
Твердомеры KB 3000 MHSR
место нанесения знака утверждения
место расположения пломбы изготовителя
Рисунок 1 - Внешний вид твердомеров
Комплект поставки твердомеров приведен в таблице 11.
Таблица 11 - Комплектность твердомеров
Наименование |
Обозначение |
Количе-ство, шт. |
Твердомер универсальный KB 250, или KB 750, или KB 1000, или KB 3000, или KB 250 MHSR, или KB 750 MHSR, или KB 3000 MHSR |
1 (по заказу) | |
Персональный компьютер |
1 (по заказу) | |
Плоский предметный столик |
1 | |
Ящик ЗИП |
1 | |
Руководство по эксплуатации |
КВ 250/750/1000/3000, КВ 250/750/3000 MHSR - 01 РЭ |
1 |
Руководство пользователя |
KB Hardwin XL |
1 |
Методика поверки |
КВ 250/750/1000/3000, КВ 250/750//3000 MHSR - 01 МП |
1 |
Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла
и Супер-Роквелла
Шкалы твердости |
Нагрузки, Н |
Пределы допустимого отклонения нагрузок, % | ||
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
Шкала Роквелла | ||||
HRA |
588,4 |
98,07 |
±2,0 |
±0,5 |
HRB |
980,7 | |||
HRC |
1471 | |||
Шкала Супер-Роквелла | ||||
HR15N, HR15T |
147,1 |
29,42 |
±2,0 |
±0,66 |
HR30N, HR30T |
294,2 | |||
HR45N, HR45T |
441,3 |
Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла и Супер-Роквелла
Шкалы твердости |
Диапазоны измерения твердости |
Пределы допускаемой абсолютной погрешности |
Шкала Роквелла | ||
HRA |
св. 70 HRA до 93 HRA включ. |
±1,2 HRA |
HRB |
св. 80 HRB до 100 HRB включ. св. 20 HRB до 80 HRB включ. |
±2,0 HRB ±3,0 HRB |
HRC |
св. 20 HRC до 40 HRC включ. св. 40 HRC до 60 HRC включ. св. 60 HRC до 70 HRC включ. |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
Продолжение таблицы 3
Шкалы твердости |
Диапазоны измерения твердости |
Пределы допускаемой абсолютной погрешности |
Шкала Супер-Роквелла | ||
HR15N |
св. 90 HR15N до 94 HR15N включ. св. 70 HR15N до 90 HR15N включ. |
±1,0 HR15N ±2,0 HR15N |
HR30N |
св. 40 HR30N до 76 HR30N включ. св. 76 HR30N до 84 HR30N включ. |
±2,0 HR30N ±1,0 HR30N |
HR45N |
св. 20 HR45N до 78 HR45N включ. |
±2,0 HR45N |
HR15T |
св. 62 HR15T до 93 HR15T включ. |
±3,0 HR15T |
HR30T |
св. 45 HR30T до 70 HR30T включ. св. 70 HR30T до 82 HR30T включ. |
±3,0 HR30T ±2,0 HR30T |
HR45T |
св. 42 HR45T до 72 HR45T включ. |
±3,0 HR45T |
Примечание - Метрологические характеристики действительны для 5 измерений |
Испытательные нагрузки по шкалам Виккерса для различных моделей твердомеров приведены в таблице 4.
Таблица 4 - Испытательные нагрузки по шкалам Виккерса
Модели твердомеров |
Испытательные нагрузки, Н |
KB 250 |
1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,13; 294,2; 490,33; 980,67 |
KB 250 MHSR |
0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,13; 294,2; 490,33; 980,67 |
KB 750 |
9,807, 19,61, 49,03, 98,07, 196,13, 294,2, 490,33, 980,67 |
KB 750 MHSR |
0,981; 1,961; 2,942; 4,903, 9,807; 19,61; 49,03; 98,07; 196,13; 294,2; 490,33; 980,67 |
KB 1000, KB 3000 |
49,03; 98,07; 196,13; 294,2; 490,33; 980,67 |
KB 3000 MHSR |
0,981; 1,961, 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,13; 294,2; 490,33; 980,67 |
Пределы допустимого отклонения испытательных нагрузок приведены в таблице 5.
Таблица 5 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
Диапазон испытательных нагрузок F, Н |
Пределы допустимого отклонения нагрузок, % |
0,09807 < F < 1,961 |
±1,5 |
F > 1,961 |
±1,0 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 6.
Таблица 6 - Метрологические характеристики твердомеров по шкалам Виккерса
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV в диапазоне измерений твердости по шкалам Виккерса от 50 до 1500 HV | ||||||||
св. 50 до 125 включ. |
св. 125 св. 175 до 175 до 225 включ. включ. |
св. 225 до 275 включ. |
св. 275 св. 325 св. 375 св. 425 до 325 до 375 до 425 до 475 включ. включ. включ. включ. |
св. 475 до 525 включ. | |||||
Предс |
лы допускаемой |
абсолю |
тной погрешности твердомера, H |
V, (±) | |||||
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 |
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 |
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
HV10, HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
HV30, HV50; HV100 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
Продолжение таблицы 6
Обозначение шкалы твёрдости |
Интервалы измерений твёрд шкалам |
ости HV в диапазоне изм Виккерса от 50 до 1500 H |
лерений твердости по V | |||||||
св. 525 до 575 включ. |
св. 575 до 625 включ. |
св. 625 до 675 включ. |
св. 675 до 725 включ. |
св. 725 до 775 включ. |
св. 775 до 825 включ. |
св. 825 до 875 включ. |
св. 875 до 925 включ. |
св. 925 до 1075 включ. |
св. 1075 до 1500 включ. | |
Пределы допускаемой абсолютной погрешности твердоме |
ра, HV, (±) | |||||||||
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- |
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
HV30, HV50; HV100 |
11 |
12 |
13 |
14 |
15 |
16 |
19 |
18 |
20 |
26 |
Примечание - Метрологические характеристики действительны для 5 измерений
Испытательные нагрузки по шкалам Бринелля для различных моделей твердомеров приведены в таблице 7.
Таблица 7 - Испытательные нагрузки по шкалам Бринелля
Модели твердомеров |
Испытательные нагрузки |
KB 250 |
613 Н, 1839Н, 2452Н |
KB 250 MHSR |
98,07 Н, 294,2 Н, 613 Н, 1839 Н, 2452 Н |
KB 750 |
613 Н, 1839 Н, 2452 Н, 7355 Н |
KB 750 MHSR |
98,07 Н, 294,2 Н, 613 Н, 1839 Н, 2452 Н, 7355 Н |
KB 1000 |
613 Н, 1839 Н, 2452 Н, 7355 Н, 9807 Н |
KB 3000 |
613 Н, 1839 Н, 2452 Н, 7355 Н, 9807 Н, 14710 Н, 29420 Н |
KB 3000 MHSR |
98,07 Н, 294,2 Н, 613 Н, 1839 Н, 2452 Н, 7355 Н, 9807 Н, 14710 Н, 29420 Н |
Пределы допустимого отклонения испытательной нагрузки и диапазоны измерений твердости по шкалам Бринелля приведены в таблице 8.
Таблица 8 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
Шкала Бринелля |
Нагрузка, Н |
Пределы допустимого отклонения нагрузки, % |
Диапазон измерений твердости, HBW |
HBW 1/10 |
98,07 |
±1,0 |
от 32 до 200 |
HBW 1/30 |
294,2 |
от 95 до 650 | |
HBW 2,5/62,5 |
613 |
от 32 до 218 | |
HBW 2,5/187,5 |
1839 |
от 95 до 650 | |
HBW 5/250 |
2452 |
от 32 до 218 | |
HBW 5/750 |
7355 |
от 95 до 650 | |
HBW 10/1000 |
9807 |
от 32 до 218 | |
HBW 10/1500 |
14710 |
от 48 до 222 | |
HBW 10/3000 |
29420 |
от 95 до 650 |
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 9.
Таблица 9 - Метрологические характеристики твердомеров по шкалам Бринелля
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | |||||
св. 10 до 50 включ. |
св. 50 до 100 включ. |
св. 100 до 150 включ. |
св. 150 до 200 включ. |
св. 200 до 250 включ. |
св. 250 до 300 включ. | |
Пределы допускаемых абсолютных погрешностей твердомеров, HBW, (±) | ||||||
HBW 1/10; HBW 2,5/62,5; HBW 5/250; HBW 10/1000; HBW 10/1500 |
1,5 |
3,0 |
4,5 |
6,0 |
7,5 | |
HBW 1/30; HBW 2,5/187,5; HBW 5/750, HBW 10/3000 |
- |
3,0 |
4,5 |
6,0 |
7,5 |
9,0 |
Продолжение таблицы 9
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | ||||
св. 300 до 350 включ. |
св. 350 до 400 включ. |
св. 400 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
Пределы допускаемых абсолютных погрешностей твердомеров, HBW, (±) | |||||
HBW 1/30; HBW 2,5/187,5; HBW 5/750, HBW 10/3000 |
10,5 |
12,0 |
13,5 |
16,5 |
19,5 |
Примечание - Метрологические характеристики действительны для 5 измерений |
Технические характеристики твердомеров приведены в таблице 10.
Таблица 10 - Технические характеристики твердомеров
Наименование характеристики |
Значение характеристики |
Рабочие условия эксплуатации: -температура окружающего воздуха, °С |
от +10 до +35 |
- относительная влажность окружающего воздуха, %, не более |
80 |
Параметры электропитания: - напряжение переменного тока, В |
230 ±23 |
- частота переменного тока, Гц |
50 ±0,2 |
Габаритные размеры (длинахширинахвысота), мм, не более: - KB 250, КВ 750, КВ 1000 |
740х950х1740 |
- КВ 3000 |
800х950х1645 |
- KB 250 MHSR |
780х430х1090 |
- KB 750 MHSR |
855х400х1090 |
- KB 3000 MHSR |
855х480х1185 |
Масса, кг, не более: - KB 250, КВ 750, КВ 1000 |
255 |
- КВ 3000 |
443 |
- KB 250 MHSR |
160 |
- KB 750 MHSR |
285 |
- KB 3000 MHS |
430 |
