Номер по Госреестру СИ: 71441-18
71441-18 Манометры
(AE15-241)
Назначение средства измерений:
Манометры модели AE15 - 241 (далее - манометры) предназначены для измерений избыточного давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода, азота, аргона.
Внешний вид.
Манометры
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на циферблат методом цифровой или офсетной печати, на эксплуатационную документацию - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам модели AE15 - 241ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
Техническая документация компании-изготовителя NAGANO KEIKI Co., Ltd, Япония
Поверка
Поверкаосуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- преобразователи давления ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
Изготовитель
NAGANO KEIKI Co., Ltd., Япония
Адрес: 1-30-4 Higashimagome, Ohta-ku, Tokyo, 143-8544, Japan
Телефон: +81-3-3776-5311
Факс: +81-3-3776-5320
Web-сайт: www.naganokeiki.co.jp
Заявитель
Общество с ограниченной ответственностью «Пневмомаш» (ООО «Пневмомаш»)
Адрес: 620028, Свердловская область, г. Екатеринбург, ул. Татищева, д. 49А, офис 707, 708 ИНН 6659162452
Телефон: +7 343 311 08 01
Факс: +7 (343) 311-08-04
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. № 14-17 Телефон: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента - трубки Бурдона. Передаточный механизм преобразует деформацию мембраны в угловое перемещение показывающей стрелки.
Корпуса и чувствительные элементы манометров изготовлены из нержавеющей стали, что позволяет не только использовать их для измерений давления агрессивных сред, но и дает возможность работать в агрессивной среде. В целях повышения виброустойчивости манометры могут заполняться демпфирующей жидкостью. По заказу потребителя манометры могут оснащаться мембранным разделителем, дополнительными вентилями, импульсными трубками, дросселями и безопасным стеклом. Шкала и стрелка манометров изготовляется из алюминия.
Общий вид манометров приведен на рисунке 1.

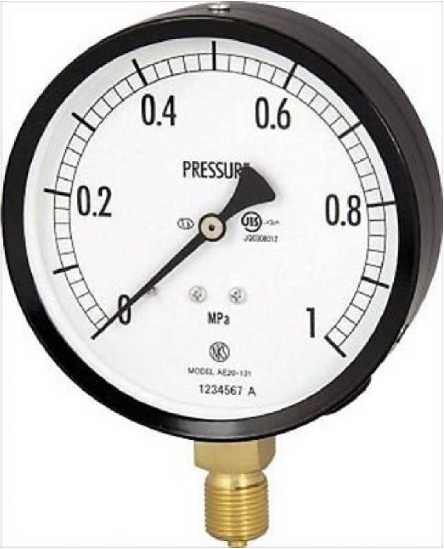

Рисунок 1 - Общий вид манометров модели AE15 - 241
Опломбирование манометров не предусмотрено изготовителем.
Программное обеспечение отсутствует.Основные метрологические и технические характеристики манометров приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики манометров
Наименование характеристики |
Значение |
Диапазон измерений: - избыточного давления, МПа |
от 0 до 0,6 от 0 до 1,0 |
- давления разрежения, МПа |
от -0,1 до 0,1 |
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений избыточного (вакуумметрического) давления, % |
±1,6 |
Вариация показаний, % |
1,6 |
Рабочие условия измерений:
|
от +5 до +60 до 98 |
Габаритные размеры (диаметрхтолщина), мм, не более |
103x52 |
Масса, кг, не более |
0,4 |
Средняя наработка на отказ, ч |
50000 |
Средний срок службы, лет |
5 |
