Номер по Госреестру СИ: 71243-18
71243-18 Аппаратура геодезическая спутниковая
(TOPCON MR-2)
Назначение средства измерений:
Аппаратура геодезическая спутниковая TOPCON MR-2 (далее - аппаратура) предназначена для измерений длины базиса при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Программное обеспечение
Аппаратура имеет встроенное микропрограммное обеспечение «MR-2 firmware» (далее -МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «Magnet Field». Для постобработки записанных данных на ПК используется ПО «Magnet Office Tools».
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные . программного обеспечения
Идентификационное наименование ПО |
MR-2 firmware |
Magnet Field |
Magnet Office Tools |
Номер версии (идентификационный номер ПО), не ниже |
5.1 |
1 |
1 |
Цифровой идентификатор ПО |
DB82C831 |
088612B3 |
25312B47 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой TOPCON MR-2
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
Техническая документация «Topcon Positioning Systems», США
Поверка
Поверкаосуществляется по документу МП АПМ 09-18 «Аппаратура геодезическая спутниковая TOPCON MR-2. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» марта 2018 г.
Основные средства поверки:
-
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011;
-
- линейные базисы по ГОСТ 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Topcon Positioning Systems», США
Адрес: 7400 National Drive, Livermore, CA USA 94551
Тел./факс: +1 925-245-8300 / +1 925-245-8599
Заявитель
Общество с ограниченной ответственностью «Ньюкаст-Ист» (ООО «Ньюкаст-Ист») ИНН 7743630887
Адрес: 111524, г. Москва, ул. Электродная, д. 9, строение 2
Тел. / факс: +7 (499) 951-40-02
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая TOPCON MR-2 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представлена модульной системой: спутниковая геодезическая антенна и отдельно приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
На передней панели корпуса расположены индикатор отображения статуса питания, индикатор статуса Ethernet соединения, индикатор статуса отслеживания спутникового сигнала основной антенны, индикатор статуса отслеживания спутникового сигнала дополнительной антенны. Разъем Deutsch 12-pin внешнего питания и последовательного подключения (RS-232), разъем Turck 8-pin внешнего питания и подключения кабеля Ethernet (RJ45), разъем TNC-female подключения основной внешней спутниковой антенны, разъем TNC-female подключения дополнительной внешней спутниковой антенны.
Управление аппаратурой осуществляется с помощью полевого контроллера, персонального компьютера (далее - ПК), мобильных устройств на базе различных операционных систем. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, память контроллера или ПК. Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P, L3C; NAVSTAR (GPS): L1 C/A, L1C, L1P(Y), L2P(Y), L2C. L5; GALILEO: E1, E5a, E5b, E5AltBOC; BDS: B1, B2; L-Band: 1525-1560 MHz; SBAS.
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.
Общий вид аппаратуры представлен на рисунке 1.

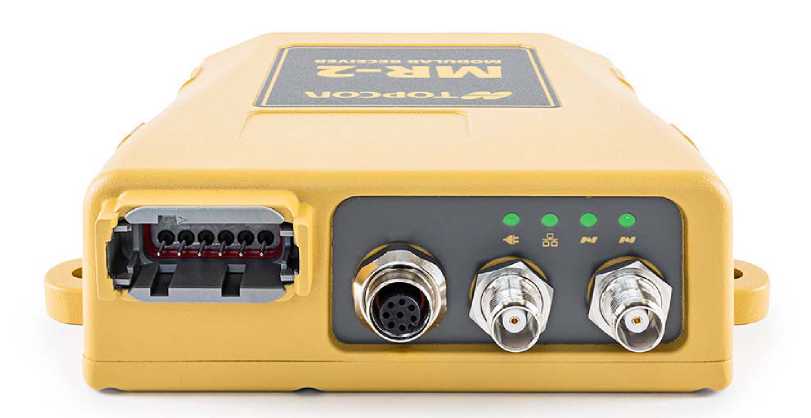

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой TOPCON MR-2
Таблица 4 -
Наименование |
Обозначение |
Количество, ед. |
Аппаратура геодезическая спутниковая TOPCON MR-2 |
- |
1 |
Кабель питания |
- |
1 |
Внешняя антенна |
- |
1 |
Кабель для внешней антенны |
- |
1 |
Кабель для последовательной передачи данных |
- |
1 |
Адаптер питания |
- |
1 |
Кабель Ethernet |
- |
1 |
CD диск с программным обеспечением |
- |
1 |
Методика поверки |
МП АПМ 09-18 |
1 |
Руководство по эксплуатации на русском языке |
- |
1 |
Таблица 2 -Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений длины базиса, м |
от 0 до 30 000 |
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм:
|
±2<3,0+0,540’6<D) ±2<5,0+0,840’6<D), ±2<5,0+0,540’6<D) ±2<10,0+0,840’6<D) ±2G00 ±2^500 где D - измеряемое расстояние в мм |
Допускаемая средняя квадратическая погрешность измерений длины базиса, мм: - в режимах «Статика» и «Быстрая статика»:
|
3,0+0,540’6<D 5,0+0,840’6<D, 5,0+0,540’6<D 10,0+0,840’6<D 300 500 где D - измеряемое расстояние в мм |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип приёмника |
Многочастотный, многосистемный |
Количество каналов |
226 |
Тип антенны |
Внешняя |
Режимы измерений длины базиса |
«Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)» |
Диапазон рабочих температур, °С |
от -40 до +75 |
Напряжение источника питания постоянного тока, В |
от 9 до 36 |
Габаритные размеры (ДхВхШ), мм, не более |
172x166x49 |
Масса, кг, не более |
0,95 |
