Номер по Госреестру СИ: 71225-18
71225-18 Дефектоскопы ультразвуковые
(УДС2М-11)
Назначение средства измерений:
Дефектоскопы ультразвуковые УДС2М-11 (далее - дефектоскопы) предназначены для измерений координат дефектов в рельсах железнодорожных путей, стрелочных переводов и сварных стыков.
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 2
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО), входящее в состав дефектоскопов, позволяет выполнять изменение настроек контроля, отображать результаты контроля на экране дефектоскопа, сохранять результаты контроля, выводить сохраненные результаты контроля на экран дефектоскопа, осуществлять передачу данных на USB-накопитель.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Управляющая программа электронного блока УДС2М-11 |
Номер версии (идентификационный номер) ПО |
1.1 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель электронного блока детектора методом наклеивания этикетки и на титульный лист руководства по эксплуатации в левом верхнем углу методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым УДС2М-11
ТУ 26.51.66.121-011-03327411-2018 Дефектоскоп ультразвуковой УДС2М-11. Технические условия
Поверка
Поверкаосуществляется по документу МП 016.Д4-18 «Дефектоскопы ультразвуковые УДС2М-11. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 26.03.2018 г.
Основные средства поверки:
-
1 Осциллограф цифровой TDS2012B (рег. № 32618-06).
-
2 Тестер ультразвуковой УЗТ-РДМ (рег. № 44488-10).
-
3 Комплект мер ультразвуковых ККО-3 мера №3, мера №3Р (рег. № 63388-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Научно-производственное предприятие «MDR Grup» SRL (НПП «MDR Grup» SRL) Адрес: Республика Молдова, г. Кишинев, б-р Гагарина, д.2
Телефон: +37322-57-98-17
Web-сайт: http://rdm.md
Е-mail: service@rdm.md
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
Е-mail: vniiofi@vniiofi.ru
Принцип действия дефектоскопов основан на эхо-методе, зеркальном методе и зеркальнотеневом методе акустического неразрушающего контроля.
Пьезоэлектрический преобразователь (ПЭП) дефектоскопа генерирует ультразвуковые колебания (УЗК), которые распространяется в объекте контроля, отражаясь от границы дефекта или граней объекта контроля, возвращается обратно и преобразуется в электрический сигнал. Принятый сигнал усиливается, после чего преобразуется в цифровую форму, обрабатывается микропроцессором и отображается на экране дефектоскопа в графическом и цифровом виде.
Дефектоскоп состоит из следующих основных блоков и узлов: блока электронного, акустического блока, держателя акустического блока, бака для контактной жидкости, кронштейна, ручных ПЭП.
Общий вид дефектоскопов представлен на рисунке 1.
Рисунок 1 - Общий вид дефектоскопов

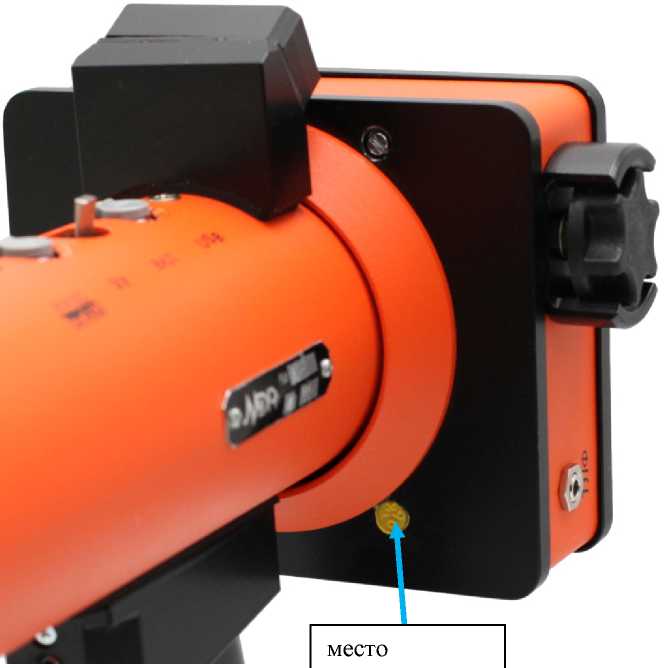

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Количество каналов, реализуемых при работе с акустическим блоком в режиме сплошного контроля - 8. Количество каналов возбуждения и приема УЗК, предусмотренных для работы с ручными пьезоэлектрическими преобразователями - 2.
Таблица 4 - Комплектность дефектоскопов
Наименование |
Обозначение |
Количество |
Электронный блок |
1 шт. | |
Кронштейн |
1 шт. | |
Держатель акустического блока |
1 шт. | |
Бак |
1 шт. | |
Акустический блок |
2 шт. | |
Беспроводные стереонаушники |
1 шт. | |
Соединительный кабель |
1 шт. | |
Кабель к ПЭП |
1 шт. |
Наименование |
Обозначение |
Количество |
ПЭП П112-2,5 |
1 шт. | |
ПЭП П121-2,5-42 |
1 шт. | |
ПЭП П121-2,5-45 |
2 шт. | |
ПЭП П121-2,5-50 |
1 шт. | |
ПЭП П121-2,5-55 |
1 шт. | |
ПЭП П121-2,5-65 |
1 шт. | |
ПЭП П121-2,5-70 |
1 шт. | |
Настроечный образец НО-1 |
1 шт. | |
Держатель |
1 шт. | |
Тубус |
1 шт. | |
Зарядное устройство |
1 шт. | |
Кабель USB |
1 шт. | |
Кабель USB-OTG |
1 шт. | |
Устройство хранения информации USB-накопитель |
2 шт. | |
Трубка для подачи контактной жидкости 2 м |
1 шт. | |
Сумка |
1 шт. | |
Рюкзак |
1 шт. | |
Дефектоскоп ультразвуковой УДС2M-11. Паспорт |
11.00.00.00.00 ПС |
1 экз. |
Дефектоскоп ультразвуковой УДС2М-11. Руководство по эксплуатации |
УДС2М-11.00.00.00.00 РЭ |
1 экз. |
Методика поверки |
МП 016.Д4-18 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное значение амплитуды импульсов генератора импульсов возбуждения (ГИВ) и её отклонение в каналах:
|
100±10 75±8 |
Номинальное значение длительности импульсов ГИВ и её отклонение, нс |
200±10 |
Диапазон установки усиления эхо-сигналов, дБ |
От 0 до 60 с дискретностью 1 |
Отклонение установки усиления эхо-сигналов от номинальной, дБ, не более |
±(1+0,05^Уном**) |
Запас чувствительности по каналам эхо-метода: П121-2,5-42, П121-2,5-45, П121-2,5-50, П121-2,5-55, П121-2,5-65, П121-2,5-70, П112-2,5, РП РС 2, РП 42/42, РП 70/55, РП 70/70, РП 70/55, дБ, не менее |
25 |
Мертвая зона дефектоскопа
|
3 6 |
Диапазон установки условной чувствительности* по каналам, работающим зеркально-теневым методом с ПЭП П112-2,5 и резонатором РП РС2, дБ |
от 4 до 20 с дискретностью 1 |
Диапазон измерений толщины изделия и глубины залегания дефектов при работе с прямыми ПЭП для каналов ручного контроля, мм |
от 3 до 200 |
Пределы допускаемой абсолютной погрешности измерений толщины изделия и глубины залегания дефектов при работе с прямыми ПЭП для каналов ручного контроля, мм |
±(1+0,02-Н***) |
Диапазон измерений координат дефектов при работе с наклонными ПЭП для каналов ручного контроля, мм:
|
от 6 до 200 от 6 до 120 от 3 до 200 |
Пределы допускаемой абсолютной погрешности измерений координат дефектов при работе с наклонными ПЭП для каналов ручного контроля, мм:
|
±(1+0,02-Н***) ±(0,5+0,04-Н***) ±(1+0,02-L****) ±(0,5+0,04-L****) |
* для донного сигнала, полученного в мере №3Р при времени распространения УЗК 66 мкс от начала зондирующего импульса ** где Уном - установленное номинальное значение приращения усиления, дБ *** где Н - измеренное значение толщины изделия (глубины залегания дефекта), мм **** где L - измеренное значение расстояния от точки ввода до проекции дефекта на поверхность, мм |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Минимальная условная протяженность дефекта (условный размер по длине рельса), выявляемого в рельсе, при скорости перемещения дефектоскопа 3,6 км/ч, мм |
10 |
Наименование характеристики |
Значение |
Параметры электрического питания от внешнего источника: - напряжение переменного тока, В |
220±22 |
Параметры электрического питания от аккумулятора: - напряжение постоянного тока, В |
от 5,8 до 8,4 |
- потребляемый ток, А, не более |
0,5 |
Напряжение, при котором происходит автоматическое выключение дефектоскопа, В |
5,6 |
Время непрерывной работы дефектоскопа от полностью заряженной аккумуляторной батареи при температуре (25 ± 15)°С, ч, не менее |
8 |
Масса, кг, не более: - электронного блока |
4 |
- дефектоскопа в рабочем состоянии без запаса технологической жидкости |
5,5 |
- ручного ПЭП 2,5 |
0,1 |
- ручного ПЭП типов П121 и П112 |
0,25 |
Габаритные размеры, мм, не более: в рабочем состоянии без съемной рукоятки - длина |
200 |
- ширина |
1200 |
- высота |
270 |
Степень защиты от попадания внутрь электронного блока дефектоскопа твердых тел (пыли) и воды по ГОСТ 14254-2015 |
IP54 |
Устойчивость к механическим воздействиям синусоидальных вибраций с частотой, Гц |
от 10 до 55 |
Показатели надежности: - средняя наработка на отказ с учетом технического обслуживания и ЗИП, ч, не менее; |
15000 |
- среднее время восстановления работоспособного состояния дефектоскопа, ч, не более; |
6 |
- средний срок службы дефектоскопа, лет, не менее. |
5 |
Условия эксплуатации: - температура окружающей среды, °С; |
от -40 до +50 |
- относительная влажность воздуха при температуре +35 °С, %. |
от 0 до 98 |
