Номер по Госреестру СИ: 71024-18
71024-18 Приборы контроля роторных диодов
("Крона-911")
Назначение средства измерений:
Приборы контроля роторных диодов «Крона-911» предназначены для измерений амплитудного значения обратного тока роторных диодов, а также среднего значения обратного тока диодных сборок с подключенными или не подключенными к ним RC-цепями.

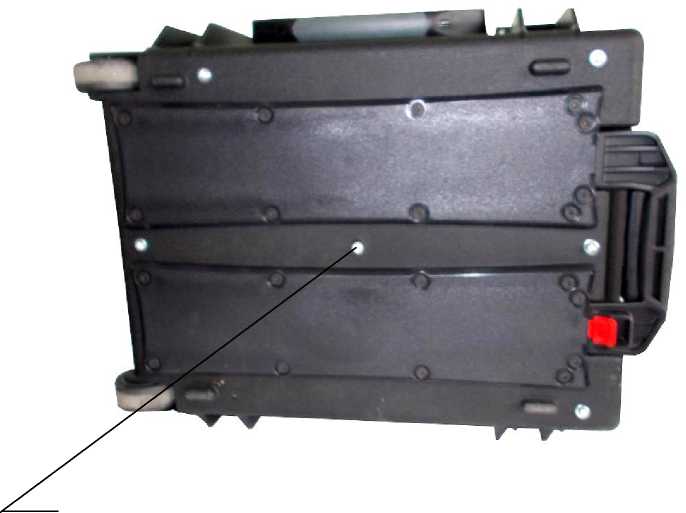

Внешний вид.
Приборы контроля роторных диодов
Рисунок № 1
Внешний вид.
Приборы контроля роторных диодов
Рисунок № 2
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 11.05.2029
Номер записи - 167103
ID в реестре СИ - 395987
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Крона-911,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственный комплекс "КРОНА" (ООО НПК "КРОНА")
Страна - РОССИЯ
Населенный пункт - г. Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 13
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2018.05.11 Об утверждении типов средств измерений
№704 от 2023.04.03 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (8)
Наличие аналогов СИ: Приборы контроля роторных диодов ("Крона-911")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственный комплекс "КРОНА" (ООО НПК "КРОНА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70524-18 13.03.2028 |
Каналы измерительные аналоговые систем контроля электромеханических устройств, "Крона-606.01" Общество с ограниченной ответственностью Научно-производственный комплекс "КРОНА" (ООО НПК "КРОНА") (РОССИЯ г. Пенза) |
ОТ МП |
2 года |
|
70697-18 28.03.2028 |
Каналы измерительные системы контроля автоматических выключателей на переменном токе, "Крона-601.02" Общество с ограниченной ответственностью Научно-производственный комплекс "КРОНА" (ООО НПК "КРОНА") (РОССИЯ г. Пенза) |
ОТ МП |
2 года |
|
71024-18 11.05.2029 |
Приборы контроля роторных диодов, "Крона-911" Общество с ограниченной ответственностью Научно-производственный комплекс "КРОНА" (ООО НПК "КРОНА") (РОССИЯ г. Пенза) |
ОТ МП |
2 года |
|
80592-20 31.12.2025 |
Каналы измерительные системы измерений параметров системы регулирования и защиты паровой турбины "Крона-522", Общество с ограниченной ответственностью Научно-производственный комплекс "КРОНА" (ООО НПК "КРОНА") (РОССИЯ г. Пенза) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Кто поверяет Приборы контроля роторных диодов ("Крона-911")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 13 | 1 | 6 | 4 | 0 | 10 | 6 | 4 | |
| Филиал АО «Концерн Росэнергоатом» - Ленинградская атомная станция (1744) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы контроля роторных диодов ("Крона-911")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
7445 | 7445 |
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) приборов контроля роторных диодов «Крона-911» приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО приборов контроля роторных диодов «Крона-911»
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование |
НПКР 00195-01 |
|
Номер версии |
1.20 |
|
Цифровой идентификатор |
9C9A10BA |
|
Алгоритм вычисления идентификатора |
CRC32 |
Уровень защиты ПО приборов контроля роторных диодов «Крона-911» высокий в соответствии с Р 50.2.077-2014. Конструкция приборов контроля роторных диодов «Крона-911» исключает возможность несанкционированного влияния на ПО.
Знак утверждения типа
Знак утверждения типа средства измерения
Рисунок 2 - Общий вид блока калибровки «Крона-911» и схема его пломбирования от несанкционированного доступа
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) приборов контроля роторных диодов «Крона-911» приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО приборов контроля роторных диодов «Крона-911»
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование |
НПКР 00195-01 |
|
Номер версии |
1.20 |
|
Цифровой идентификатор |
9C9A10BA |
|
Алгоритм вычисления идентификатора |
CRC32 |
Уровень защиты ПО приборов контроля роторных диодов «Крона-911» высокий в соответствии с Р 50.2.077-2014. Конструкция приборов контроля роторных диодов «Крона-911» исключает возможность несанкционированного влияния на ПО.
Метрологические и технические характеристики
Метрологические характеристики приборов контроля роторных диодов «Крона-911» приведены в таблице 2, технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений амплитуды обратного напряжения, В |
от 0 до 2800 |
|
Пределы допускаемой приведенной погрешности измерений обратного напряжения, % |
±5 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазоны измерений амплитуды обратного тока, мА : | |
|
I |
от 0 до 0,1 |
|
II |
от 0 до 1 |
|
III |
от 0 до 75 |
|
Диапазоны измерений среднего обратного тока, мА: | |
|
I |
от 0 до 0,32 |
|
II |
от 0 до 3,2 |
|
III |
от 0 до 24 |
|
Пределы допускаемой приведенной погрешности измерений амплитудного и среднего значений обратного тока, % |
±5 |
|
Примечание. При определении приведенной погрешности нормирующим значением является | |
|
верхнее значение диапазона измерений. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Потребляемая мощность, В •А, не более |
300 |
|
Габаритные размеры, мм, не более | |
|
- высота |
260 |
|
- ширина |
550 |
|
- длина |
425 |
|
Масса, кг, не более |
22,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от +10 до +40 |
|
- относительная влажность, % |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Наработка на отказ, ч, не менее |
4000 |
наносится на лицевую панель прибора методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам контроля роторных диодов «Крона-911»
ТУ 2899-911-27756312-17 Прибор контроля роторных диодов «Крона-911». Технические условия
Поверка
Поверкаосуществляется по документу НПКР 2.758.015 РЭ «Прибор контроля роторных диодов «Крона-911». Руководство по эксплуатации», раздел 5 «Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 9 января 2018 г.
Основные средства поверки:
Калибратор многофункциональный Fluke 5730А, регистрационный номер в Федеральном информационном фонде 60407-15.
Осциллограф цифровой GDS-72072, регистрационный номер в Федеральном информационном фонде 56370-14.
Вольтметр универсальный В7-54М, регистрационный номер в Федеральном информационном фонде 50973-12.
Преобразователь напряжения измерительный Е14-440 регистрационный номер в Федеральном информационном фонде 43195-09.
Блок калибровки из комплекта прибора «Крона-911».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель прибора.
Изготовитель
Общество с ограниченной ответственностью Научно-производственный комплекс «КРОНА» (ООО НПК «КРОНА»)
ИНН 5837000407
Адрес: 440028, г. Пенза, ул. Проспект Победы, д. 69
Телефон: (8412) 44-47-09, (8412) 44-04-89, (8412) 44-42-91 Факс: (8412) 44-47-09
Web-сайт: http: www/npk-krona.ru
E-mail: krona@npk-krona.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Телефон: (факс): (8412) 49-82-65
Web-сайт: www.penzacsm.ru
E-mail: pcsm@sura.ru
Принцип действия приборов контроля роторных диодов «Крона-911» заключается в формировании на диоде или диодной сборке импульсов обратного напряжения частотой 50 Гц и измерении амплитуды подаваемого обратного напряжения, амплитуды и среднего значения обратного тока. Импульсы обратного напряжения формируются с помощью автотрансформатора, подключенного к сети переменного напряжения 220 В, повышающего трансформатора и диодного выпрямителя. Измерительный сигнал пропорциональный напряжению на диоде получается с помощью резистивного делителя, подключенного параллельно контролируемому диоду. Измерительный сигнал пропорциональный току через диод формируется с помощью резистора, включенного последовательно с диодом. Мгновенные значения измерительных сигналов преобразуются с помощью аналого-цифровых преобразователей в цифровой код и обрабатываются микропроцессором. Для управления измерениями и представления результатов измерений используется сенсорный жидкокристаллический дисплей. Установка уровня обратного напряжения осуществляется вращением ручки автотрансформатора на панели прибора. Для сохранения измерительных данных на внешний носитель имеется USB интерфейс.
Приборы контроля роторных диодов «Крона-911» изготавливаются в пластмассовом ударопрочном корпусе, оборудованном ручками и колесиками, облегчающими их перемещение. Общий вид прибора контроля роторных диодов «Крона-911», место нанесения на него знака утверждения типа средства измерений и схема пломбирования от несанкционированного доступа приведены на рисунке 1.
Для поверки приборов контроля роторных диодов «Крона-911» в комплект их поставки входит блок калибровки «Крона-911». Общий вид блока калибровки «Крона-911» и схема его пломбирования от несанкционированного доступа приведен на рисунке 2.
Крона-911
Прибор контроля роторных диодов
Пломбы, устанавливаемые на лицевых панелях прибора
Пломба, устанавливаемая на нижней стенке прибора
Рисунок 1 - Общий вид прибора контроля роторных диодов «Крона-911», место нанесения на него знака утверждения типа средства измерений и схема пломбирования от несанкционированного доступа
Знак утверждения типа средства измерения
Рисунок 2 - Общий вид блока калибровки «Крона-911» и схема его пломбирования от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Прибор контроля роторных диодов «Крона-911» в комплекте с сетевым и измерительными кабелями и зажимами типа «крокодил» |
НПКР 2.758.015 |
1 |
|
Комплект принадлежностей: | ||
|
Предохранитель ВПТ6-12-250В-4А |
ОЮ0.481.021 ТУ |
4 |
|
Предохранитель ВПТ6-9-250В-1,6А |
ОЮ0.481.021 ТУ |
2 |
|
Предохранитель ВПБ6-2-250В-0,25А |
ОЮ0.481.021 ТУ |
2 |
|
Предохранитель ВП2Б-1В-1А |
АГ0.481.304 ТУ |
2 |
П Продолжение таблицы 4
|
1 |
2 |
3 |
|
Руководство по эксплуатации |
НПКР 2.758.015 РЭ |
1 |
|
Руководство оператора |
НПКР 00195-01 34 |
1 |
|
Оборудование для поверки прибора «Крона-911»: | ||
|
Блок калибровки «Крона-911» |
НПКР 5.173.002 |
1 |
|
Кабель USB 2,0 |
НПКР 6.644.229 |
1 |
|
Кабель К3 |
НПКР 6.644.263 |
1 |
|
Кабель К4 |
НПКР 6.644.264 |
1 |
|
Кабель К5 |
НПКР 6.644.265 |
2 |
Метрологические характеристики приборов контроля роторных диодов «Крона-911» приведены в таблице 2, технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений амплитуды обратного напряжения, В |
от 0 до 2800 |
|
Пределы допускаемой приведенной погрешности измерений обратного напряжения, % |
±5 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазоны измерений амплитуды обратного тока, мА : | |
|
I |
от 0 до 0,1 |
|
II |
от 0 до 1 |
|
III |
от 0 до 75 |
|
Диапазоны измерений среднего обратного тока, мА: | |
|
I |
от 0 до 0,32 |
|
II |
от 0 до 3,2 |
|
III |
от 0 до 24 |
|
Пределы допускаемой приведенной погрешности измерений амплитудного и среднего значений обратного тока, % |
±5 |
|
Примечание. При определении приведенной погрешности нормирующим значением является | |
|
верхнее значение диапазона измерений. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Потребляемая мощность, В •А, не более |
300 |
|
Габаритные размеры, мм, не более | |
|
- высота |
260 |
|
- ширина |
550 |
|
- длина |
425 |
|
Масса, кг, не более |
22,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от +10 до +40 |
|
- относительная влажность, % |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Наработка на отказ, ч, не менее |
4000 |
