Номер по Госреестру СИ: 71010-18
71010-18 Резервуар стальной горизонтальный цилиндрический
(РГС-12,5)
Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - резервуар) предназначен для измерений объёма нефти и нефтепродуктов.
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства -
Номер записи - 167089
ID в реестре СИ - 395973
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГС-12,5,
Производитель
Изготовитель - ОАО "Нефтебаза "Красный Яр"
Страна - РОССИЯ
Населенный пункт - пос.Красный Яр
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2018.05.11 Об утверждении типов средств измерений
№1209 от 2022.05.18 Приказ о внесении изменений в сведения об утвержденных типах СИ (3)
Наличие аналогов СИ: Резервуар стальной горизонтальный цилиндрический (РГС-12,5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Нефтебаза "Красный Яр"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37475-08 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ |
5 лет |
|
39696-08 |
Резервуары вертикальные стальные с понтоном, РВСП-4000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ |
5 лет |
|
45122-10 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ |
5 лет |
|
56507-14 |
Резервуары стальные вертикальные цилиндрические, РВСС-2000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
68568-17 |
Резервуары вертикальные стальные цилиндрические, РВС-5000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ |
5 лет |
|
69052-17 |
Резервуары стальные горизонтальные цилиндрические двустенные, РГСД-8 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
69053-17 |
Резервуары стальные вертикальные цилиндрические, РВСС-3000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
70081-17 |
Резервуары стальные вертикальные цилиндрические, РВС-400, РВС-1000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
5 лет | |
|
71010-18 |
Резервуар стальной горизонтальный цилиндрический, РГС-12,5 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71016-18 |
Резервуары стальные вертикальные цилиндрические, РВС-1000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71198-18 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71280-18 |
Резервуары стальные вертикальные цилиндрические, РВС-5000, РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71427-18 |
Резервуары горизонтальные стальные цилиндрические, РГС-50 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71619-18 |
Резервуары стальные вертикальные цилиндрические, РВС-700, РВС-1000, РВС-3000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71862-18 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
72025-18 |
Резервуар стальной вертикальный цилиндрический, РВСП-2000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Резервуар стальной горизонтальный цилиндрический (РГС-12,5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Резервуар стальной горизонтальный цилиндрический (РГС-12,5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-12,5ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия.
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
-
- рулетка измерительная металлическая с грузом РНГ (регистрационный номер 43611-10), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;
-
- рулетка измерительная металлическая Р20Н2К (регистрационный номер 46391-11), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;
-
- толщиномер ультразвуковой УТ-301 (регистрационный номер 29134-05),
метрологические характеристики: диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;
-
- штангенциркуль 156 (регистрационный номер 11333-88), метрологические
характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочной таблице резервуара рядом с подписью поверителя.
Изготовитель
Открытое акционерное общество «Нефтебаза «Красный Яр»(ОАО «Нефтебаза «Красный Яр»)
ИНН: 5433162963
Адрес: 630533, Новосибирская область, Новосибирский район, поселок Красный Яр
Телефон: (383) 303-00-00; факс: (383) 294-22-47
Web-сайт: rezervuar.ru
E-mail: info@rezervuar.ru
Заявитель
Общество с ограниченной ответственностью «Газпромнефть-Восток»
(ООО «Газпромнефть-Восток»)
ИНН: 7017103818
Адрес: 634045, Томская область, г. Томск, ул. Нахимова, д. 13а, стр.1
Телефон: (3822) 31-08-30; факс: (3822) 31-08-05
Web-сайт: vostok.gazprom-neft.ru
E-mail: reception@tomsk.gazprom-neft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д. 17а
Телефон: (3822) 55-44-86; факс (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью
12,5 м3
Резервуар представляет собой сварную стальную горизонтальную цилиндрическую одностенную емкость северного исполнения с коническими днищами, кольцами жесткости, люками, патрубками, приемной трубой, лестницей и подогревателем.
Для строповки при перемещении и транспартировке порожних емкосетй предусмотрены подъемные петли.

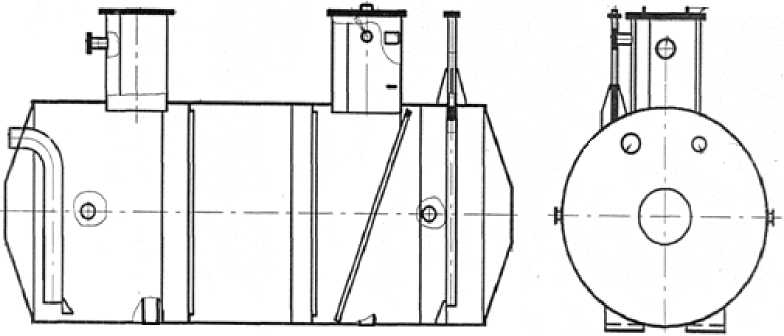

Общий вид резервуара представлен на рисунке 1.
|
Рисунок 1 - Схема резервуара | |
|
Пломбирование не предусмотрено. |
резервуаров стальных горизонтальных цилиндрических РГС-12,5 |
Таблица 1 - Метрологические характеристики резервуара
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
12,5 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
