Номер по Госреестру СИ: 63098-16
63098-16 Источники переменного напряжения
(Б2-9)
Назначение средства измерений:
Источники переменного напряжения Б2-9 предназначены для воспроизведения стабилизированного напряжения переменного тока в диапазоне от 25 до 250 В в диапазоне частот от 40 до 500 Гц.
Внешний вид.
Источники переменного напряжения
Рисунок № 1
Внешний вид.
Источники переменного напряжения
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО), предназначенное для дистанционного управления прибором через интерфейс ETHERNET и RS-232, является метрологически незначимым и создается потребителем.
Встроенное ПО состоит из двух частей: метрологически значимой и сервисной. Программное обеспечение:
- производит обработку информации, поступающей от аппаратной части;
- отображает измеренные значения на индикаторе;
- формирует ответы на запросы, поступающие по интерфейсам связи.
В приборах предусмотрены способы идентификации файла метрологически значимой части ПО, расчета его контрольной суммы и оценка его по критериям целостности и аутентичности.
В приборах предусмотрены меры защиты программного обеспечения от преднамеренного и непреднамеренного изменения:
- пользователь не имеет возможность обновления или загрузки новых версий ПО;
- в режиме внешнего управления реализовано однозначное назначение каждой команды, поэтому невозможно подвергнуть ПО прибора искажающему воздействию через интерфейсы пользователя;
- в процессе работы в приборах невозможно ввести данные измерений, полученные вне прибора, данные результатов измерения не могут быть подвергнуты искажению в процессе хранения, так как происходит их обновление в каждом измерительном цикле, и отсутствуют требования по их хранению после окончания цикла измерения.
Удаление запоминающего устройства или его замена другим устройством без нарушения целостности конструкции прибора и пломб невозможно.
Идентификационные признаки метрологически значимой части программного обеспечения прибора приведены в таблице 1.
Таблица 1 - Идентификационные признаки метрологически значимой части программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
P1.hex |
Номер версии (идентификационный номер) ПО |
1.0 |
Цифровой идентификатор ПО |
OxEA3CF10CA |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель приборов методом шелкографии, в эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам переменного напряжения Б2-9
ТНСК.418114.003 ТУ Источник переменного напряжения Б2-9. Технические условия.
Поверка
Поверкаосуществляется по документу ТНСК.418114.003 РЭ, раздел 8 «Поверка прибора», утвержденному ФБУ «Нижегородский ЦСМ» 21 декабря 2015 г.
Основные средства поверки приведены в таблице 4.
Таблица 4
Наименование средства поверки |
Используемые основные технические характеристики СИ |
Мультиметр цифровой Fluke 8846A |
Диапазон измерения напряжения переменного тока от 1 В до 1000 В; погрешность измерения ±(0,063 ... 0,68) %. Диапазон измерения частоты от 3 Гц до 10 кГц; погрешность измерения ±0,1 %. |
Измеритель нелинейных искажений С6-12 |
Диапазон частот от 0,01 до 199,9 кГц; диапазон измеряемых коэффициентов гармоник от 0,03 до 100 %; погрешность измерения коэффициента гармоник ±(0,06Кг + 0,05) %. |
Амперметр Д5017 |
Диапазон измерения от 30 мА до 20 А; класс точности 0,2. |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится давлением на специальную мастику двух пломб, которые расположены на задней панели в местах крепления верхней и нижней крышек.
Изготовитель
Акционерное общество «Научно - производственная фирма «Техноякс»
(АО «НПФ «Техноякс»)
ИНН 7719247218
Адрес: 105484, г. Москва, улица Парковая 16-я, дом. 30, эт. 4, пом. I, комн. № 5
Тел. (факс): (499) 464-23-47, 464-59-81
Web-сайт: www.tehnojaks.com; Е-mail: mail@tehnojaks.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Тел.: (831) 428-78-78, факс: (831) 428-57-48
Е-mail: mail@nncsm.ru
Источники переменного напряжения Б2-9 выполнены в малогабаритном корпусе, предназначенном для настольно-переносных приборов. Внешние элементы конструкции представлены верхней и нижней крышками, обшивками, декоративной панелью, профильными планками, а также пластмассовыми ножками.
Охлаждение приборов осуществляется двумя вентиляторами через вентиляционные отверстия в задней стенке прибора, а также через перфорацию в нижней и верхней крышках.
Несущей основой приборов является блок комбинированный, представляющий собой переднюю и заднюю панели, соединенные между собой боковыми стенками.
На передней панели размещены сетевой тумблер, узел индикации и управления и устройство микропроцессорное.
Основой для монтажа фильтра сетевого, печатных узлов источника и инвертора служит шасси, расположенное в нижней части блока комбинированного. Печатные узлы, выше указанных устройств, крепятся к шасси с помощью металлических крепёжных стоек, в некоторых местах и через изоляционные шайбы. Силовые элементы устройств, через собственные фланцы на корпусе и термопроводящую подложку, приделаны к пластинчатым радиаторам, закрепленных на печатных платах.
На внутренней плоскости левой стенки блока комбинированного располагается печатный узел фильтра.
На задней панели приборов смонтированы: сетевой разъем со встроенными сетевыми предохранителями, разъем для «LAN», разъём для обмена информацией по протоколу RS-232, розетка для выходного напряжения, клеммная рейка, дублирующая эту розетку, клемма заземления.
Приборы состоят из конструктивно и функционально законченных основных узлов и блоков: сетевого фильтра, источника, инвертора, фильтра, устройства микропроцессорного и платы управления.
Принцип действия приборов основан на формировании напряжения переменного тока в заданном диапазоне частот при использовании широтно-импульсной модуляции (ШИМ), измерении значения выходного параметра и его подстройке по результатам измерения.
Упрощенная структурная схема приборов включает в себя:
-
- источник 400 Вольт для питания Инвертера;
-
- ШИМ инвертер со схемой измерения выходного напряжения и тока нагрузки для обеспечения регулировки уровня выходного напряжения;
-
- контроллер управления устройствами и взаимодействия через интерфейс дистанционного управления по сети RS-232 и Ehternet с внешним компьютером;
-
- блок ручного управления прибором, индикации режимов работы прибора и значения установленного параметра (передняя панель).
Управление устройствами приборов осуществляется от узла управления и индикации. Узел системы индикации и управления состоит из жидкокристаллического индикатора, печатных узлов с клавиатурой и микропроцессорного устройства. На панели установлены кнопочные переключатели управления.
Узел управления принимает команды пользователя при управлении с передней панели в ручном режиме или дистанционно через интерфейс RS-232 и Ehternet, обрабатывает их и посылает соответствующие коды управления на устройства прибора.
Выходное напряжение может изменяться по уровню и частоте. Установка уровня выходного напряжения производится по командам с управляющего процессора.
Формирование выходного напряжения и подстройка его уровня при помощи пропорционально- интегрирующего регулирования выполняет ПЛИС инвертера. Для осуществления обратной связи используются аналого-цифровые преобразователи измеряющие выходное напряжение и ток нагрузки.
Общий вид прибора приведен на рисунке 1.
Рисунок 1 - Общий вид прибора

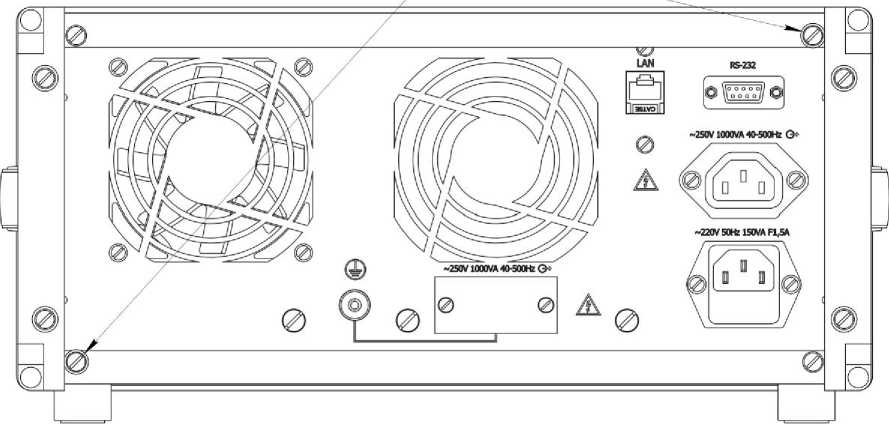

Пломбирование приборов производится двумя пломбами с нанесением знака поверки давлением на специальную мастику. Схема пломбирования приборов от несанкционированного доступа приведена на рисунке 2.
Места пломбирования с нанесением знака позерки
Рисунок 2 - Схема пломбирования прибора
приведена в таблице 3.
Таблица 3
Наименование прибора |
Обозначение прибора |
Количество |
Заводской номер |
Примечание |
Источник переменного напряжения Б2-9 |
ТНСК. 418114.003 |
1 | ||
Шнур сетевой С13-С14 3x1 мм2 (2 м) |
РЕ00058 |
1 | ||
Шнур сетевой евро-С13 3x1 мм2 (2,5 м) |
SH10193R |
1 | ||
Клемма PVC-Fork 22-16 |
2-32043-1 |
3 | ||
ЗИП: Вставка плавкая ВП 2Б - 1В 10 А 250 В |
АГО.481.305ТУ |
2 | ||
Руководство по эксплуатации |
ТНСК.418114.003РЭ |
1 | ||
Формуляр |
ТНСК.418114.003ФО |
1 | ||
Ящик укладочный |
ТНСК.323365.058 |
1 |
Таблица 2
Прибор обеспечивает на выходе среднеквадратическое значение напряжения переменного тока |
от 25 до 250 В |
Дискретность установки выходного напряжения |
0,05 В |
Пределы допускаемой основной погрешности установки выходного напряжения в нормальных условиях применения |
±(0,005-Ux + 0,5) В, где: Ux - значение выходного напряжения, В |
Пределы допускаемой дополнительной погрешности установки выходного напряжения, обусловленной отклонением напряжения сети питания от 176 В до 242 В относительно номинального значения (220 В) |
±0,5 В |
Пределы допускаемой дополнительной погрешности установки выходного напряжения, обусловленной изменением температуры окружающего воздуха на каждые 10 °С не превышают половины основной погрешности. | |
Диапазон частот выходного напряжения переменного тока |
от 40 до 500 Гц |
Дискретность установки частоты |
0,05 Гц. |
Пределы допускаемой погрешности установки частоты выходного напряжения в рабочих условиях применения прибора |
±0,1 Гц |
Прибор обеспечивает индикацию выходного тока. | |
Максимальный ток нагрузки при выходном напряжении 220 В, не менее |
4,55 А |
Нестабильность выходного напряжения при изменении тока нагрузки от минимального до максимального значения |
±0,5 В |
Нестабильность выходного напряжения прибора (дрейф) за 8 часов непрерывной работы и за любые 10 минут в течение этих часов |
±0,5 В |
Максимальная выходная мощность прибора, не менее |
1000 ВА |
Коэффициент гармоник выходного напряжения при работе прибора на активную нагрузку, не более |
8%. |
Прибор обеспечивает защиту и индикацию срабатывания защиты от перегрузок и коротких замыканий. | |
Время установления рабочего режима |
5 мин |
Время непрерывной работы, не менее |
16 ч. |
Прибор обеспечивает информационную совместимость с ПЭВМ по каналу RS-232 и каналу ETHERNET | |
В режиме дистанционного управления прибор обеспечивает следующие системные функции:
| |
Габаритные размеры, не более:
|
(343x160,5x352) мм (448x321x449) мм (568x448x614) мм |
Масса, не более:
|
21,0 кг |
Напряжение питания от сети переменного тока частотой (50±1) Гц и коэффициентом несинусоидальности не более 5 % |
от 176 до 242 В |
Полная мощность, потребляемая прибором от сети питания, при номинальном напряжении сети, выходной мощности 1000 В^А, не более |
1300 ВА |
Электрическое сопротивление изоляции питающих и выходных цепей относительно корпуса прибора не менее:
|
20 МОм 5 МОм 2 МОм |
Средняя наработка на отказ, не менее |
15 000 ч |
Нормальные условия применения:
|
от + 15 до +25 от 30 до 80, % при температуре воздуха (20+5)°C от 84 до 106 кПа (от 630 до 795 мм рт. ст.) |
Рабочие условия применения:
|
от минус 10 до плюс 50 °С |
до 95 % при температуре воздуха 25 "C от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.) |
По требованиям безопасности приборы соответствуют ГОСТ 12.2.091, категория измерений II, степень загрязнения 2.
