Принцип действия весов основан на преобразовании веса груза, находящегося на грузоприемной платформе в электрический сигнал и дальнейшем преобразовании этого сигнала в цифровой вид с помощью аналого-цифрового преобразователя (АЦП) DigiCell. Весы оборудованы системой калибровки - встроенным эталонным грузом FACT. Результаты измерения отображаются на дисплее терминала.

Весы выпускаются в модификациях ICS4x5k, ICS4x5d и ICS685k, ICS685d.

Весы состоят из взвешивающего модуля и терминала, соединенных между собой кабелем и монтажной пластиной. Взвешивающий модуль включает в себя грузоприемное и грузопередающее устройства, весовую ячейку на основе системы автоматического уравновешивания (далее - весовая ячейка Monobloc) производства Mettler-Toledo (для модификаций ICS4x5k и ICS685k) или датчик весовой тензорезисторный производства Mettler-Toledo (для модификаций ICS4x5d и ICS685d) и АЦП DigiCell. Терминал имеет клавиатуру, а жидкокристаллический цифровой дисплей с обратной подсветкой позволяет отображать цифровую и символьную информацию.

Весы выпускаются однодиапазонными и двухинтервальными в исполнениях, отличающихся метрологическими характеристиками, размерами ГПУ и набором исполняемых функций.

Внешний вид весов показан на рисунке 1.

Модификация

ICS425k

Модификация

ICSS425d

Модификация

ICS435d

Модификация ICS685k

Рисунок 1 - Внешний вид весов электронных ICS

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

В весах предусмотрены следующие устройства и функции:

- устройство индикации отклонения от нуля (ГОСТ OIML R 76-1-2011, п. 4.5.5);

- устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.4);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, п. Т.2.7.3);

- устройство тарирования (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);

- устройство предварительного задания массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.5);

- совмещенные устройство полуавтоматической установки нуля и уравновешивания тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.2, п. 4.6.9);

- устройство установки по уровню с индикатором уровня (ГОСТ OIML R 76-1-2011, п. Т.2.7.1, п. 3.9.1.1);

- полуавтоматическое устройство юстировки чувствительности (ГОСТ OIML R 76-1-2011, п. 4.1.2.5);

- вспомогательное цифровое показывающее устройство с отличающимся делением ГОСТ OIML R 76-1-2011, п. 3.4.1) для модификаций ICS4x5k и ICS685k;

- реакции на промахи (ГОСТ OIML R 76-1-2011, п. 5.2);

- взвешивания в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (ГОСТ OIML R 76-1-2011, п. 2.1).

Весы имеют следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

- фильтрацию вибраций;

- динамическое взвешивание;

- калибровку весов внешней гирей;

- калибровку встроенным грузом (только для весов ICS4x5k и ICS685k);

- автоматическое выключение весов;

- счет одинаковых по массе образцов;

- индикацию разряда батареи при автономном питании.

В зависимости от исполнения весы имеют обозначения вида ICSY-(X1)(X2)/(DR)/f, где ICS - обозначение типа весов;

Y - обозначение модификации : 4x5k, 4x5d, 685k, 685d,

х - символ, принимающий значения 2, 3, 4 или 6, условно количественно обозначающий функциональный уровень решаемых задач взвешивания; чем больше число, тем более универсальными являются весы;

k - весовая ячейка Monobloc;

d - весоизмерительный тензорезисторный датчик;

Х1 - условно-цифровое обозначение максимальной нагрузки (Мах) весов:

для модификаций 4x5k и 685k: «0.6» для 610 г, «3» для 3100 г, «6» для 6100 г, «15» для 15100 г, «35» для 35100 г;

для модификаций 4x5d и 685d: «3» для 3 кг, «6» для 6 кг, «15» для 15 кг, «35» для 35 кг Х2 - условное обозначение размера грузоприемной платформы: «XS» - 160х130 мм, «SM» -200х240 мм, «LA» - 240х350 мм.

DR - (необязательный параметр) - обозначение двухинтервальных весов;

f - (необязательный параметр) - обозначение способа крепления терминала к ГПУ.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Весы имеют последовательный интерфейс передачи данных RS232C, а также могут быть дополнительно оснащены интерфейсами RS422/485, USB, Ethernet, WLAN, диcкретными входами/выходами, которые позволяют подключать различные периферийные устройства, такие как принтер, вторичный дисплей, релейные блоки, устройство чтения штрихового кода, ПК (персональный компьютер).

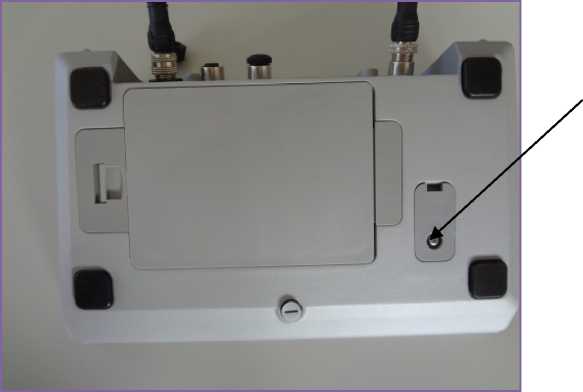

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается винтом, находящимся под защитной пломбой (наклейкой), на нижней поверхности терминала (как показано на рисунке 2).

Рисунок 2 - Места пломбирования терминала весов

На корпусе весов прикреплена табличка, содержащая следующую маркировку: - наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- номер весов по системе нумерации предприятия-изготовителя;

- класс точности весов по ГОСТ OIML R 76-1-2011;

- значение Max;

- значение минимальной нагрузки (Min);

- значение действительной цены деления (d), поверочного деления (е);

- знак утверждения типа средств измерений;

- год изготовления.

Таблица 7 -

Класс точности по ГОСТ OIML R 76-1-2011:

- модификаций ICS4x5k и ICS685k .........................................................высокий (II) и средний (III);

- модификаций ICS4x5d и ICS685d ..................................................................................средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов взвешивания (m) и пределов допускаемой погрешности (mpe) в зависимости от исполнения однодиапазонных весов всех исполнений модификаций ICS4x5k и ICS685k высокого класса приведены в таблице 2.

Таблица 2

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервало (n), интервалов взвешивания и пределов допускаемой погрешности (mpe) в зависимости от исполнения двухинтервальных весов всех исполнений модификаций ICS4x5k и ICS685k высокого класса приведены в таблице 3.

Таблица 3

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов взвешивания и пределов допускаемой погрешности (mpe) в зависимости от исполнения однодиапазонных весов всех исполнений модификаций ICS4x5d и ICS685d среднего класса приведены в таблице 4.

Таблица 4

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов взвешивания и пределов допускаемой погрешности (mpe) в зависимости от исполнения двухинтервальных весов всех исполнений модификаций ICS4x5k и ICS685k среднего класса приведены в таблице 5.

Таблица 5

Примечание - Пределы допускаемой погрешности при поверке после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.

Таблица 6 - Основные технические характеристики

Продолжение таблицы 6
