Номер по Госреестру СИ: 53779-13
53779-13 Уровнемеры
(5300)
Назначение средства измерений:
Уровнемеры 5300 (далее - уровнемеры) предназначены для контактного измерения уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) различных сред (в том числе сыпучих, жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных, криогенных (сжиженный газ).

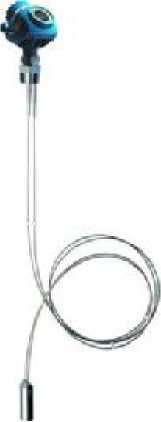

Внешний вид.
Уровнемеры
Рисунок № 1

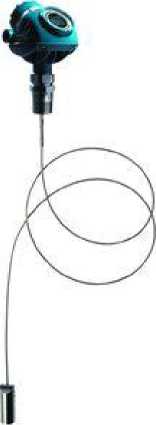

Внешний вид.
Уровнемеры
Рисунок № 2
Внешний вид.
Уровнемеры
Рисунок № 3
Внешний вид.
Уровнемеры
Рисунок № 4
Внешний вид.
Уровнемеры
Рисунок № 5
Общие сведения
Дата публикации -
Срок свидетельства - 03.05.2023
Номер записи -
ID в реестре СИ - 395706
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
5301, 5300, модель 5301, 5300, мод. 5301, 5300, исполнение 5301, 5300, исп. 5301, 5300, 5301, 5300 модификация 5302, 5300 модификация 5301, 5300 модификации 5301, 5300 модель 5302, 5300 модель 5301, 5300 мод.5302, 5300 мод.5301, 5300 мод. 5301, 5300 исполнение 5302, 5300, 5001, 3301, 3102, -,
Производитель
Изготовитель - Фирма "Rosemount Tank Radar AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2357
Выдано извещений - 8
Кол-во периодических поверок - 1795
Кол-во средств измерений - 1204
Кол-во владельцев - 122
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1454 дн.
Приказы РСТ, где упоминается данный тип СИ
№1354 от 2020.08.07 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Уровнемеры 5300
№752 от 2021.05.17 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, влияющем на МХ Системы измерительные для резервуарных парков RTG
№1029 от 2022.04.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№839 от 2018.05.03 О переоформлении и продлении срока действия свидетельств об утверждении типа средства измерений № 51061, № 51062 и № 51063 "Уровнемеры 5300"
№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"
№1685 от 2021.08.06 О внесении изменений в сведения об утвержденном типе средств измерений Система измерительно-управляющая установки №18 ООО «ЛУКОЙЛ-Волгограднефтепереработка»
№405 от 2022.02.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№2316 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№3078 от 2022.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
№3406 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Стратегический и инновационный менеджмент" (ТК 100)
№242 от 2023.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
№219 от 2024.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
Наличие аналогов СИ: Уровнемеры (5300)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
53779-13 Уровнемеры (5300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
52031-12 Уровнемеры радиоволновые (РДУ3) ЗАО "Альбатрос" (РОССИЯ г.Москва) |
53779-13 Уровнемеры (5300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
52339-12 Уровнемеры тросиковые радиоволновые (УТР1) ЗАО "Альбатрос" (РОССИЯ г.Москва) |
53779-13 Уровнемеры (5300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
56503-14 Уровнемеры поплавковые (ДУУ10) ЗАО "Альбатрос" (РОССИЯ г.Москва) |
53779-13 Уровнемеры (5300) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
66820-17 Системы измерительные (Альбатрос ТанкРезерв) АО «Альбатрос» (РОССИЯ г.Москва) |
Все средства измерений АО «Альбатрос»
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
13938-14 08.08.2019 |
Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками, TRL/2 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
19092-14 08.08.2019 |
Уровнемеры радарные, Rosemount TankRadar RЕХ Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
25547-12 08.06.2027 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
25548-08 07.05.2023 |
Уровнемеры радарные, 5600 мод. 5601 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года; с 2013 г. - 4 года |
38679-08 01.10.2013 |
Уровнемеры волноводные радарные , 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
50131-12 08.06.2022 |
Уровнемеры радарные, Rosemount 5900S Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
50671-12 20.06.2022 |
Измерители температуры многоточечные, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
52026-12 14.11.2027 |
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками, Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
58183-14 20.08.2019 |
Термопреобразователи сопротивления многоточечные, NLI Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
68312-17 10.08.2027 |
Уровнемеры, 5900 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
69485-17 24.11.2022 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
53779-13 03.05.2023 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
71625-18 28.06.2023 |
Системы измерительные для резервуарных парков, RTG Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
76247-19 20.09.2024 |
Термопреобразователи сопротивления многоточечные, NLI, WLS Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
78197-20 |
Уровнемеры радарные Rosemount, TankRadar Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Системы измерительные (Альбатрос ТанкРезерв)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 96 | 0 | 96 | 2 | 96 | 0 | 96 | ||
ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 136 | 0 | 136 | 0 | 136 | 0 | 136 | |||
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 144 | 25 | 119 | 0 | 139 | 25 | 114 | |||
ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
ООО "НМОП" (RA.RU.311359) | 54 | 0 | 54 | 0 | 54 | 0 | 54 | |||
ООО "НОВАТЭК-ПУРОВСКИЙ ЗПК" (RA.RU.311935) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО «МетрЛифтСервис» (RA.RU.314115) | 37 | 35 | 2 | 0 | 37 | 35 | 2 | |||
ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ООО "СУС" (RA.RU.312520) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 84 | 0 | 84 | 0 | 84 | 0 | 84 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ" (RA.RU.311437) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
ООО "ЕДИНЫЙ РЕСУРС" (RA.RU.312113) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ПАО "ТОАЗ" (RA.RU.310598) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 13 | 0 | 13 | 1 | 13 | 0 | 13 | ||
ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 22 | 0 | 22 | 0 | 12 | 0 | 12 | |||
АО "ТРЕСТ СЗМА" (RA.RU.312330) | 58 | 0 | 58 | 0 | 58 | 0 | 58 | |||
ООО "АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ" (RA.RU.312947) | 21 | 0 | 21 | 0 | 21 | 0 | 21 | |||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 16 | 0 | 16 | 0 | 14 | 0 | 14 | ||
ОАО "ЯМАЛ СПГ" (RA.RU.311706) | 28 | 0 | 28 | 0 | 28 | 0 | 28 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 38 | 0 | 38 | 0 | 38 | 0 | 38 | ||
ООО "Газпром НГХК" (РОСС RU.0001.310270) | 11 | 0 | 11 | 1 | 11 | 0 | 11 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 78 | 0 | 78 | 0 | 78 | 0 | 78 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 6 | 1 | 5 | 0 | 6 | 1 | 5 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 11 | 0 | 11 | 0 | 8 | 0 | 8 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 31 | 0 | 31 | 0 | 31 | 0 | 31 | ||
ООО"КИНЕФ" (RA.RU.311857) | 34 | 0 | 34 | 0 | 34 | 0 | 34 | |||
ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 304 | 0 | 304 | 0 | 302 | 0 | 302 | |||
ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" (RA.RU.312642) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 193 | 191 | 2 | 0 | 193 | 191 | 2 | |||
АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ООО "НПО "АПК" (RA.RU.312228) | 52 | 0 | 52 | 0 | 52 | 0 | 52 | |||
ООО НПП "ГКС" (RA.RU.312000) | 19 | 0 | 19 | 0 | 18 | 0 | 18 | |||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 65 | 0 | 65 | 0 | 65 | 0 | 65 | ||
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 8 | 0 | 8 | 0 | 4 | 0 | 4 | ||
АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311926) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
АО "ПГ "МЕТРАН" (RA.RU.311702) | 139 | 135 | 4 | 0 | 0 | 0 | 0 | |||
ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 108 | 0 | 108 | 0 | 106 | 0 | 106 | |||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ООО "СТАРСТРОЙ" (RA.RU.310466) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
ООО "ИНТАС-КОМПАНИ" (RA.RU.312732) | 5 | 4 | 1 | 0 | 5 | 4 | 1 | |||
ООО "ГАЗПРОМ ПЕРЕРАБОТКА" (РОСС RU.0001.310321) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ООО "ФЕРРАТА" (RA.RU.310646) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 83 | 0 | 83 | 0 | 83 | 0 | 83 | |||
АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 17 | 0 | 17 | 0 | 17 | 0 | 17 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 137 | 0 | 137 | 4 | 109 | 0 | 109 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 212 | 171 | 41 | 0 | 211 | 170 | 41 |
Стоимость поверки Системы измерительные (Альбатрос ТанкРезерв)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Владимирский ЦСМ Владимирская область |
2398 | 5565 |
ФБУ Владимирский ЦСМ Владимирская область |
2878 | 5565 |
ФБУ Владимирский ЦСМ Владимирская область |
8701 | 5565 |
ФБУ Волгоградский ЦСМ Волгоградская область |
6484 | 5565 |
ФБУ Иркутский ЦСМ Иркутская область |
6683 | 5565 |
Программное обеспечение
Алгоритм, реализующий функции расчета уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) различных сред, объема, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). ПО встроенное в схему, неизменяемое и несчитываемое.
На настроечные данные имеется возможность установки пароля в меню уровнемера. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения уровнемеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО уровнемеров 5300
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Т2 2х х1) |
Номер версии (идентификационный номер) ПО |
не ниже 2.х.х1) |
Цифровой идентификатор ПО |
— |
1) «х» - переменная величина, которая может быть выражена числовым и/или буквенным значением |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам 5300Приказ Росстандарта от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Техническая документация фирмы «Rosemount Tank Radar AB», Швеция
Поверка
Поверкаосуществляется по документу МП 208-045-2019 «ГСИ. Уровнемеры 5300. Методика поверки», утверждённому ФГУП «ВНИИМС» 18.02.2020 г.
Основные средства поверки:
-
- установки уровнемерные с непосредственным изменением уровня жидкости или имитатором уровня 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 30.12.2019 г. № 3459, с диапазоном измерений равным диапазону поверяемого уровнемера и пределами допускаемой погрешности не более ±1 мм;
-
- рулетка измерительная металлическая 2-го класса с грузом по ГОСТ 7502-98, компарированная по 3-му разряду в соответствии с приказом Росстандарта от 29 декабря 2018 г. № 2840 по МИ 1780-87;
-
- эталонный уровнемер 2-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 30.12.2019 г. № 3459, с диапазоном измерений равным диапазону поверяемого уровнемера и пределами допускаемой погрешности не более ±1 мм;
-
- калибратор процессов многофункциональный FLUKE-726 (регистрационный номер 52221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт уровнемера.
Изготовитель
«Rosemount Tank Radar AB», ШвецияАдрес: Layoutvagen 1, 435 33 Molnlycke, Sweden (Швеция)
Юридический адрес: Box 150, 435 23 Molnlycke, Sweden (Швеция)
Телефон: +46 31 337 00 00
Факс: +46 31 25 30 22
E-mail: into.rtr@Emerson.com
Принцип действия уровнемеров основан на методе импульсной рефлектометрии с временным разрешением.
Уровнемеры состоят из следующих функциональных блоков:
-
- волновод (зонд);
-
- приемо-передающее устройство, которое обеспечивает формирование и излучение электромагнитного зондирующего импульса и прием отраженного сигнала;
-
- измерительный преобразователь, который обеспечивает измерение временных интервалов между моментом излучения импульса и моментом получения отраженного сигнала, и преобразует его в значения расстояния до поверхности среды (границы раздела двух сред) или (с учетом значения базовой высоты резервуара) в значения уровня среды (уровня границы раздела двух сред).
Измерительный преобразователь обеспечивает так же, формирование цифровых и аналоговых выходных сигналов, отображение информации на встроенном жидкокристаллическом индикаторе (ЖКИ) (при наличии).
Измерительная информация может передаваться в систему верхнего уровня (контроллер, персональный компьютер, автоматизированную систему управления предприятия) с использованием токового выходного сигнала 4-20 мА и/или с использованием цифровых протоколов передачи данных HART, Modbus или Foundation Fieldbus.
Уровнемеры могут обеспечивать обмен данными через модуль связи 2410 по протоколу Tankbus (полевая шина на базе протокола FOUNDATION fieldbus).
С помощью преобразователя Rosemount 333 HART Tri-loop цифровой сигнал, передаваемый по протоколу HART, преобразуется в три дополнительных аналоговых сигнала (4-20) мА. Предусмотрена возможность установки на корпус уровнемера преобразователя сигналов HART Rosemount 775 для передачи данных по протоколу беспроводной связи Wireless HART.
Уровнемеры, предназначенные для работы во взрывоопасных средах, соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность уровнемеров обеспечивается видом взрывозащиты искробезопасная электрическая цепь «i» или взрывонепроницаемая оболочка «d» или защита от воспламенения пыли оболочками «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
В зависимости от назначения и условий применения уровнемеры выпускаются с различными типами волноводов (зондов): коаксиальный, жесткий двойной, жесткий одинарный, сегментированный жесткий одинарный, гибкий двойной и гибкий одинарный.
Уровнемеры выпускаются в следующих модификациях:
-
- 5301 - применяются для измерений уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) жидких сред при условии полного погружения волновода в жидкость;
-
- 5302 - применяются для измерений уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) жидких сред;
-
- 5303 - применяются для измерений уровня (расстояния до поверхности) твердых сыпучих гранулированных и порошкообразных сред.
Общий вид уровнемеров представлен на рисунке 1.
Пломбирование уровнемеров не предусмотрено.
а) Уровнемер 5300 с коаксиальным волноводом
б) Уровнемер 5300 с жестким одинарным или сегментированным жестким одинарным волноводом
в) Уровнемер 5300 с жестким двойным волноводом
г) Уровнемер 5300 с гибким одинарным волноводом с грузом
д) Уровнемер 5300 с гибким двойным волноводом с грузом
Рисунок 1 - Общий вид уровнемеров 5300
Таблица 4 -
Наименование |
Обозначение |
Количество |
Уровнемер |
5300 |
1 шт. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации 2) |
00809-0107-4530 |
1 экз. 1) |
Методика поверки |
МП 208-045-2019 |
1 экз. 1) |
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений уровня (расстояния), м |
от 0 до 50 1) 2) |
Пределы допускаемой основной абсолютной погрешности измерений уровня (расстояния) при расстоянии до поверхности измеряемой среды от 0,04 1) до 10 м включ., мм: |
-н |
Пределы допускаемой основной относительной погрешности измерений уровня (расстояния) при расстоянии до измеряемой поверхности св. 10 до 50 м, % |
±0,03 |
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня (расстояния), вызванной изменением температуры окружающей среды от нормальных условий измерений, 1окр, мм/°С: - в диапазоне рабочих температур минус 40 < ^кр < +85 °С; |
±0,2 4) |
- в диапазоне рабочих температур минус 55 < ^кр < минус 40 °С |
±0,3 4) |
Пределы допускаемой дополнительной относительной погрешности измерений уровня (расстояния), вызванной изменением температуры окружающей среды от нормальных условий измерений, 1окр, %/°C: - в диапазоне рабочих температур минус 40 < ^кр < +85 °С; |
±0,0034) |
- в диапазоне рабочих температур минус 55 < ^кр < минус 40 °С |
±0,00454) |
Нормальные условия измерений: - температура окружающего воздуха, °С: |
(20 ± 5) |
- атмосферное давление, кПа, не более |
106 |
- относительная влажность, %, не более |
85 |
1) Указан максимальный диапазон измерения. Конкретный диапазон прописывается в паспорте на прибор. |
для каждого СИ |
Диапазон измерения зависит от длины и типа зонда и диэлектрической проницаемости среды. 2) При производственной необходимости, владелец средства измерения или изготовитель могут уменьшить длину зонда в соответствии с Руководством по эксплуатации. При этом информация об изменении длины зонда вносится в паспорт прибора, а прибор подвергается первичной | |
поверке.
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Выходные сигналы:
|
от 4 до 20 HART; Modbus; Foundation Fieldbus (включая протокол Tankbus и искробезопасную систему полевой шины FISCO); Wireless HART |
Напряжение питания постоянного тока, В |
от 8,0 до 42,4 1) |
Излучаемая мощность, мВт, не более |
45 |
Габаритные размеры (без учёта фланца и волновода), мм, не более
|
188,5 133,0 180,0 |
Масса (без учёта фланца и волновода), кг, не более |
5 2) |
Наименование характеристики |
Значение |
Температура рабочей среды, °С |
от -196 до +400 |
Давление рабочей среды, кПа, не более |
34500 |
Условия эксплуатации: температура окружающей среды, °С:
|
от -40 до +85 от -40 до +70 от -55 до +85 от -55 до +70 до 100 |
Степень защиты корпуса от проникновения пыли и воды |
IP66, IP67 |
Маркировка взрывозащиты |
0Ex ia IIC T4...T1 Ga X Ga/Gb Ex ia/ib IIC T4.T1 X Ga/Gb Ex db ia IIC T4.T1 X Ex ia IIIC T79°C Da X Ex ia IIIC T69°C Da X Ex ia/ib IIIC T69°C Da/Db X Ex ia/ib IIIC T79°C Da/Db X Ex ta IIIC T69°C Da X Ex ta IIIC T79°C Da X |
1' В зависимости от исполнения выходного сигнала.
|
