Номер по Госреестру СИ: 70755-18
70755-18 Калибраторы давления пневматические
("ЭЛЕМЕР-ПКД-260")
Назначение средства измерений:
Калибраторы давления пневматические «ЭЛЕМЕР-ПКД-260» (далее по тексту -ЭЛЕМЕР-ПКД-260 или калибраторы) предназначены для воспроизведения и измерений избыточного давления, а также воспроизведения и измерений электрических сигналов силы постоянного тока и измерений напряжения постоянного тока.

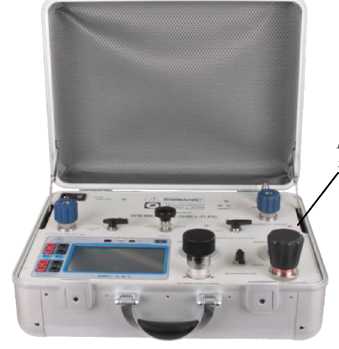

Внешний вид.
Калибраторы давления пневматические
Рисунок № 1

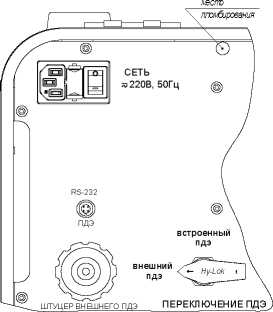

Внешний вид.
Калибраторы давления пневматические
Рисунок № 2

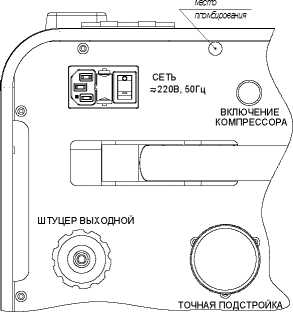

Внешний вид.
Калибраторы давления пневматические
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.03.2028
Номер записи - 162612
ID в реестре СИ - 385012
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭЛЕМЕР-ПКД-260Ех-РБ-03-С, ЭЛЕМЕР-ПКД-260Ех-РБ-03-А, ЭЛЕМЕР-ПКД-260Ex-РП-03-А, ЭЛЕМЕР-ПКД-260-РП-03-С, ЭЛЕМЕР-ПКД-260-РП-03-В, ЭЛЕМЕР-ПКД-260-РП-03-А, ЭЛЕМЕР-ПКД-260-РП, ЭЛЕМЕР-ПКД-260-РБ-03-С, ЭЛЕМЕР-ПКД-260-РБ-03-В, ЭЛЕМЕР-ПКД-260-РБ-03-А, ЭЛЕМЕР-ПКД-260-РБ-02-В, ЭЛЕМЕР-ПКД-260-РБ-01-А, ЭЛЕМЕР-ПКД-260-РБ, ЭЛЕМЕР-ПКД-260, ШЦЦ, ШЦ-II, Нет модификации, мод. ЭЛЕМЕР-ПКД-260-РБ-03-В., исп. ЭЛЕМЕР-ПКД-260-РП-03-В, исп. ЭЛЕМЕР-ПКД-260-РП-03-А,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок - 309
Выдано извещений - 0
Кол-во периодических поверок - 123
Кол-во средств измерений - 42
Кол-во владельцев - 28
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№565 от 2018.03.28 Об утверждении типов средств измерений
№2407 от 2019.10.10 О внесении изменений в описание типа на преобразователи измерительные АИР-10
№241 от 2023.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Калибраторы давления пневматические ("ЭЛЕМЕР-ПКД-260")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22676-17 06.10.2027 |
Преобразователи измерительные модульные, ИПМ 0399 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для ИПМ 0399/М0 и ИПМ 0399/М0-Н (с индексом заказа А) |
|
32453-17 07.08.2027 |
Блоки питания и преобразования сигналов, БППС 4090 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для индекса заказа А; 4 года - для индекса заказа В; 5 лет - для индекса заказа С |
|
53210-13 26.02.2028 |
Регистраторы многоканальные технологические, РМТ 29 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
67943-17 07.07.2027 |
Измерители-регуляторы технологические, ИРТ 53ХХН, ИРТВ 5215 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
67944-17 07.07.2027 |
Измерители технологические цифровые, ИТЦ 420 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
67954-17 07.07.2027 |
Преобразователи давления измерительные, ЭЛЕМЕР-АИР-30М Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
68499-17 05.09.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТххУ-205 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
68902-17 06.10.2027 |
Регистраторы многоканальные технологические, РМТ 19 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
70286-18 26.01.2028 |
Преобразователи давления измерительные, АИР-10U, АИР-10Р Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года; 5 лет - для преобразователей с пределами допуск. привед. погрешности ±0,5 % |
|
70755-18 28.03.2028 |
Калибраторы давления пневматические, "ЭЛЕМЕР-ПКД-260" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
80030-20 07.12.2025 |
Калибраторы температуры, "ЭЛЕМЕР-КТ-150К", "ЭЛЕМЕР-КТ-200К", "ЭЛЕМЕР-КТ-500К", "ЭЛЕМЕР-КТ-650К" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год; для калибраторов с индексом заказа В - 2 года |
|
81200-21 11.03.2026 |
Вставки термочувствительные для термопреобразователей сопротивления, ТВТ 1001, ТВТ 1002 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года, 5 лет для диапазона измерений от минус 50°С до плюс 300°С для классов В и С |
|
81274-21 15.03.2026 |
Счетчики, "ЭЛЕМЕР-СТ-365" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
81480-21 07.04.2026 |
Калибраторы температуры жидкостные, "ЭЛЕМЕР-ТК-П150" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82091-21 18.06.2026 |
Термометры сопротивления платиновые эталонные, ЭТС-6К, ЭТС-6С, ЭТС-7К, ЭТС-7С Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85045-22 |
Манометр грузопоршневой, Ruska 2465 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
85095-22 04.04.2027 |
Установки поверочные, ЭЛЕМЕР-ПУ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85582-22 16.05.2027 |
Калибраторы-измерители унифицированных сигналов эталонные, "ЭЛЕМЕР-ИКСУ-3000" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - с индексом заказа A, 3 года - с индексом заказа В |
|
85515-22 04.05.2027 |
Преобразователи измерительные, ИП 0304/М3-Н Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индексов заказа A, A0; 5 лет - для индексов заказа В, С |
|
85715-22 01.06.2027 |
Термометры сопротивления платиновые эталонные высокотемпературные, ВТС Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
88290-23 28.02.2028 |
Устройства имитационно-поверочные, ИМИТАТОР ИПУ-01 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
89526-23 17.07.2028 |
Уровнемеры магнитострикционные, ЭЛЕМЕР-УПМ-51 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
89574-23 24.07.2028 |
Блоки преобразования и регулирования сигналов, ЭЛЕМЕР-БПРС-51 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Калибраторы давления пневматические ("ЭЛЕМЕР-ПКД-260")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО НПП "ЭЛЕМЕР" (1491) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НИИФИ" (RA.RU.311770) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 37 | 0 | 27 | 0 | 22 | 0 | 22 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО НПП "ЭЛЕМЕР" (RA.RU.311317) | 199 | 19 | 160 | 35 | 0 | 147 | 112 | 35 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 2 | 0 | 2 | ||
| ООО НПП "ЭЛEMEP" (RA.RU.311317) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ООО ИЦ МИТ (RA.RU.312147) | 8 | 4 | 0 | 8 | 0 | 2 | 0 | 2 |
Стоимость поверки Калибраторы давления пневматические ("ЭЛЕМЕР-ПКД-260")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
19260 | 19260 |
Программное обеспечение
В ЭЛЕМЕР-ПКД-260 предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ЭЛЕМЕР-ПКД-260 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия ЭЛЕМЕР-ПКД-260 с компьютером используется внешнее программное обеспечение (ПО) АРМ ПКД-260, которое не оказывает влияния на метрологические характеристики ЭЛЕМЕР-ПКД-260. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации ЭЛЕМЕР-ПКД-260. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ЭЛЕМЕР-ПКД-260 и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ELEMER-PKD-260 ver0.2.0.4.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.2.0.4 |
|
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель приборов термотрансферным способом и на руководства по эксплуатации и паспорта типографским способом.
Лист № 8 Всего листов 9
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам давления пневматическим «ЭЛЕМЕР-ПКД-260»ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 + 30 А.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.187-76 ГСИ. Государственная поверочная схема для средств измерений разности давлений до 4404 Па.
ТУ 26.51.66-146-13282997-2017 Калибраторы давления пневматические «ЭЛЕМЕР-ПКД-260». Технические условия.
Поверка
Поверкаосуществляется по документу МП 207.1-020-2017 «Калибраторы давления пневматические «ЭЛЕМЕР-ПКД-260». Методика поверки», утвержденному ФГУП «ВНИИМС» 21.04.2017 г.
Основные средства поверки:
-
- калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14);
-
- манометры грузопоршневые серии СРВ 5000 (Регистрационный № 33079-08);
-
- рабочий эталон давления РЭД-6 (Регистрационный № 33036-06);
-
- манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03);
-
- калибраторы давления пневматические Метран-505 Воздух (Регистрационный № 42701-09);
-
- калибраторы давления пневматические Метран-504 Воздух (Регистрационный № 31057-09);
-
- калибратор давления СРС 8000 (Регистрационный № 59862-15);
-
- мультиметр цифровой прецизионный Fluke 8508A (Регистрационный № 25984-14);
-
- компараторы-калибраторы универсальные КМ300 (Регистрационный № 54727-13);
-
- меры электрического сопротивления однозначные МС 3006 (Регистрационный № 12758-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН: 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1
Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Телефон (факс): (495) 925-51-47 ((499) 710-00-01)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон (факс): (495) 437-55-77 ((495) 437-56-66)
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия калибраторов в режиме воспроизведения и измерений давления основан на изменении давления в замкнутой системе при изменении ее объема. Предварительно с помощью встроенного баллона с регулятором или ручного пресса в системе создается давление, близкое к задаваемому. Затем, путем ручного перемещения поршня, плавно изменяется объем и давление устанавливается с необходимой точностью. Это давление измеряется встроенным преобразователем давления эталонным (ПДЭ) и подается на выходной штуцер калибратора, на который устанавливается поверяемый (калибруемый или градуируемый) датчик давления. Цифровой сигнал ПДЭ и аналоговый сигнал датчика давления измеряются модулем измерения (ИМ) и отображаются на сенсорном экране калибратора.
Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора.
Принцип действия калибраторов в режиме воспроизведения силы постоянного тока основан на цифро-аналоговом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора в аналоговые электрические сиг-налы и передаче их на соответствующие клеммы калибратора.
В состав ЭЛЕМЕР-ПКД-260 входят: встроенный одноплатный компьютер с сенсорным экраном, модулем измерения (ИМ) и модулем воспроизведения (МВ), пневматическая система (ПС), встроенный преобразователь давления эталонный (ПДЭ) с цифровым выходным сигналом, плата сопряжения и питания, аккумуляторный блок.
ЭЛЕМЕР-ПКД-260 выполняет следующие функции:
-
- задает значения эталонного давления;
-
- измеряет значения эталонного давления;
-
- измеряет выходной сигнал поверяемых (калибруемых или градуируемых) датчиков давления в виде силы и напряжения постоянного тока и по HART-протоколу;
-
- воспроизводит выходной сигнал силы постоянного тока;
-
- проводит поверку датчиков избыточного давления, абсолютного давления и избыточного давления-разрежения в автоматическом режиме по нескольким точкам;
-
- формирует протокол поверки;
-
- производит подстройку и градуировку датчиков давления по HART-протоколу;
-
- производит проверку (тестирование) реле;
-
- обеспечивает сбор, хранение, архивирование и передачу данных в персональный компьютер.
К ПС с помощью штуцера подключается поверяемый датчик давления. ПДЭ и поверяемый датчик давления с помощью кабелей подключаются к ИМ.
Для повышения точности измерений могут применяться внешние преобразователи давления эталонные (избыточного давления, абсолютного давления и избыточного давления-разрежения) утвержденных типов, с диапазонами измерений, меньшим или равным диапазону встроенного ПДЭ, например, преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (Регистрационный № 58668-14). Для установки внешнего преобразователя давления эталонного предусмотрен дополнительный штуцер.
Сенсорный экран предназначен для отображения измеренных значений давления, выходного сигнала поверяемого датчика давления, информации о датчике, для ввода и отображения параметров поверки, служебной системной информации, для настройки самого ЭЛЕМЕР-ПКД-260, а также для проведения поверки и подстройки датчика давления. Плата сопряжения и питания осуществляет питание встроенного одноплатного компьютера и ИМ. Модуль ИМ с поддержкой HART-протокола имеет один канал, предназначенный для измерения входного сиг- нала от 0 до 25 мА, от 0 до 12 В. Модуль МВ имеет один канал воспроизведения силы постояннго тока от 0 до 25 мА. Для питания поверяемых датчиков давления с выходным сигналом от 0 до 5 мА и от 4 до 20 мА по 3-х или 4-х проводной схеме применяется блок питания (встроенный или внешний). HART-протокол при этом не поддерживается. Для режима воспроизведения силы постоянного тока применяется отдельный встроенный блок питания.
ЭЛЕМЕР-ПКД-260 выпускаются в следующих модификациях: «ЭЛЕМЕР-ПКД-260-РБ», «ЭЛЕМЕР-ПКД-260Ех-РБ» с внутренним баллоном объемом 2 л и давлением 20 МПа; «ЭЛЕМЕР-ПКД-260-РП», «ЭЛЕМЕР-ПКД-260Ех-РП» со встроенным ручным пневматичским прессом, задающим давление до 16 МПа.
ЭЛЕМЕР-ПКД-260 имеют исполнения:
-
- общепромышленное;
-
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех».
Общий вид калибраторов давления пневматических «ЭЛЕМЕР-ПКД-260» приведен на рисунке 1.
Место нанесения знака поверки
«ЭЛЕМЕР-ПКД-260-РБ»
Место нанесения
знака поверки
/ - \«ЭЛЕМЕР-ПКД-260-РП»
Рисунок 1 - Общий вид калибраторов давления пневматических «ЭЛЕМЕР-ПКД-260», обозначение места нанесения знака поверки
«ЭЛЕМЕР-ПКД-260-РБ»
«ЭЛЕМЕР-ПКД-260-РП»
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 8 -
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Калибратор давления пневматический «ЭЛЕМЕР-ПКД-260» |
НКГЖ.406239.001 |
1 шт . |
Модификация и исполнение в соответствии с заказом |
|
Сетевой провод |
- |
1 шт. | |
|
Кабели соединительные: |
- | ||
|
ККИ260 |
- |
1 компл. | |
|
К1 |
- |
1 шт. | |
|
Кабель для связи с компьютером по интерфейсу Ethernet |
- |
1 шт. | |
|
Соединительный шланг ШЛ-В-М16х2-В-М16х2-2М (для «ЭЛЕМЕР-ПКД-260-РБ») |
- |
1 шт. | |
|
Уплотнительное кольцо 005-008-19 (для «ЭЛЕМЕР-ПКД-260-РБ») |
- |
5 шт. | |
|
Уплотнительное кольцо 009-012-19 |
- |
5 шт. | |
|
Диск с программным обеспечением «АРМ ПКД-260» |
- |
1 шт. | |
|
Руководство по эксплуатации |
НКГЖ.406239.001РЭ |
1 экз. | |
|
Паспорт |
НКГЖ.406239.001ПС |
1 экз. | |
|
Методика поверки |
МП 207.1-020-2017 |
1 экз. |
Таблица 2 - Диапазон воспроизведения и измерений избыточного давления
|
Шифр модификации |
Код встроенного источника давления |
Код модели |
Диапазон воспроизведения и измерений избыточного давления |
Верхний предел измерений (Рв) |
|
«ЭЛЕМЕР-ПКД-260-РБ», «ЭЛЕМЕР-ПКД-260Ех-РБ» |
РБ |
01 |
от 0 до 600 кПа |
600 кПа |
|
02 |
от 0 до 2,5 МПа |
2,5 МПа | ||
|
03 |
от 0 до 16 МПа |
16 МПа | ||
|
«ЭЛЕМЕР-ПКД-260-РП», «ЭЛЕМЕР-ПКД-260Ех-РП» |
РП |
03 |
от 0 до 16 МПа |
16 МПа |
Таблица 3 - Пределы допускаемой основной приведенной погрешности измерений избыточного
давления
|
Код модели |
Поддиапазон измерений избыточного давления |
Пределы допускаемой основной приведенной погрешности измерений избыточного давления, у, %, (от диапазона измерений) | ||
|
Индекс модели | ||||
|
А |
В |
С | ||
|
01 |
от 0 до 200 кПа включ. |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) |
|
св. 200 до 600 кПа |
±(0,03 -P/Pb + пр) |
±(0,05 -P/Pb + пр) |
±(0,1 • P/Pb + пр) | |
|
02 |
от 0 до 0,83 МПа включ. |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) |
|
св. 0,83 до 2,5 МПа |
±(0,03 • P/Pb + пр) |
±(0,05 -P/Pb + пр) |
±(0,1 • P/Pb + пр) | |
|
03 |
от 0 до 5,3 МПа включ. |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) |
|
св. 5,3 до 16 МПа |
±(0,03 • P/Pb + пр) |
±(0,05 -P/Pb + пр) |
±(0,1 • P/Pb + пр) | |
|
Примечания:
| ||||
Таблица 4- Пределы допускаемой основной приведенной погрешности ЭЛЕМЕР-ПКД-260 в комплекте с внешними ПДЭ-020, ПДЭ-020И
|
Код модели ПДЭ-020 |
Вид измеряемого давления |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной погрешности, у, % | |||
|
Индекс модели | ||||||
|
А0 |
А |
В |
С | |||
|
030 |
Абсолютное |
от 0 до 60 кПа включ. |
±(0,01 + пр) |
— |
— |
— |
|
св. 60 до 120 кПа |
±(0,02-Р/Рв + пр) |
— |
— |
— | ||
|
от 0 до 40 кПа включ. |
— |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 40 до 120 кПа |
— |
±(0,03-Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1-Р/Рв + пр) | ||
|
050 |
от 0 до 300 кПа включ. |
±(0,01 + пр) |
— |
— |
— | |
|
св. 300 до 600 кПа |
±(0,02-Р/Рв + пр) |
— |
— |
— | ||
|
от 0 до 200 кПа включ. |
— |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 200 до 600 кПа |
— |
±(0,03-Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1-Р/Рв + пр) | ||
|
060 |
от 0 до 1,25 МПа включ. |
±(0,01 + пр) |
— |
— |
— | |
|
св. 1,25 до 2,5 МПа |
±(0,02-Р/Рв + пр) |
— |
— |
— | ||
|
от 0 до 0,8 МПа включ. |
— |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 0,8 до 2,5 МПа |
— |
±(0,03-Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1-Р/Рв + пр) | ||
|
100 |
Избыточное |
от 0 до 0,8 кПа включ. |
— |
— |
±(0,015 + пр) |
±(0,03 + пр) |
|
св. 0,8 до 2,5 кПа |
— |
— |
±(0,05-Р/Рв + пр) |
±(0,1-Р/Рв + пр) | ||
|
110 |
от 0 до 2,1 кПа включ. |
— |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | |
|
св. 2,1 до 6,3 кПа |
— |
±(0,03-Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1-Р/Рв + пр) | ||
|
120 |
от 0 до 8 кПа включ. |
±(0,01 + пр) |
— |
— |
— | |
|
св. 8 до 16 кПа |
±(0,02-Р/Рв + пр) |
— |
— |
— | ||
|
от 0 до 2,6 кПа включ. |
— |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 2,6 до 8 кПа |
— |
±(0,03-Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1-Р/Рв + пр) | ||
|
130 |
от 0 до 50 кПа включ. |
±(0,01 + пр) |
— |
— |
— | |
|
св. 50 до 100 кПа |
±(0,02-Р/Рв + пр) |
— |
— |
— | ||
|
от 0 до 33 кПа включ. |
— |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 33 до 100 кПа |
— |
±(0,03-Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1-Р/Рв + пр) | ||
|
150 |
от 0 до 300 кПа включ. |
±(0,01 + пр) |
— |
— |
— | |
|
св. 300 до 600 кПа |
±(0,02-Р/Рв + пр) |
— |
— |
— | ||
|
от 0 до 200 кПа включ. |
— |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 200 до 600 кПа |
— |
±(0,03-Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1-Р/Рв + пр) | ||
Продолжение таблицы 4
|
Код модели ПДЭ-020 |
Вид измеряемого давления |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной погрешности, у, % | |||
|
Индекс модели | ||||||
|
А0 |
А |
В |
С | |||
|
160 |
Избыточное |
от 0 до 1,25 МПа включ. |
±(0,01 + пр) |
— |
— |
— |
|
св. 1,25 до 2,5 МПа |
±(0,02 Р/Рв + пр) |
— |
— |
— | ||
|
от 0 до 0,8 МПа включ. |
— |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 0,8 до 2,5 МПа |
— |
±(0,03-Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1-Р/Рв + пр) | ||
|
170 |
от 0 до 3,0 МПа включ. |
±(0,01 + пр) |
— |
— |
— | |
|
св. 3,0 до 6,0 МПа |
±(0,02Р/РВ + пр) |
— |
— |
— | ||
|
от 0 до 2,0 МПа включ. |
— |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 2,0 до 6,0 МПа |
— |
±(0,03-Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1-Р/Рв + пр) | ||
|
180 |
от 0 до 8,0 МПа включ. |
±(0,01 + пр) |
— |
— |
— | |
|
св. 8,0 до 16 МПа |
±(0,02Р/РВ + пр) |
— |
— |
— | ||
|
от 0 до 5,3 МПа включ. |
— |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 5,3 до 16 МПа |
— |
±(0,03-Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1-Р/Рв + пр) | ||
|
350 |
Избыточное-разрежение |
от. -100 до +350 кПа включ. |
±(0,01 + пр) |
— |
— |
— |
|
св. +350 до +600 кПа |
±(0,02Р/РВ + пр) |
— |
— |
— | ||
|
от. -100 до +233 кПа включ. |
— |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. +233 до +600 кПа |
— |
±(0,03-Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1-Р/Рв + пр) | ||
Примечания: 1) пр - одна единица наименьшего разряда. 2) Р - измеряемое давление. 3) РВ - верхний предел измерений.
Таблица 5 - Пределы допускаемой основной абсолютной погрешности измерения и воспроизведения электрических сигналов в виде силы и напряжения постоянного тока
|
Величина |
Диапазон |
Пределы допускаемой основной абсолютной погрешности | ||
|
воспроизведения |
измерений |
воспроизведения |
измерения | |
|
Ток |
от 0 до 25 мА |
от 0 до 25 мА |
±(10'4-I+1) мкА |
±(10-4-1+1) мкА |
|
Напряжение |
- |
от 0 до 12 В |
- |
±(1,0-10-4-| U +0,5) мВ |
|
Примечания: 1) I - воспроизводимое или измеряемое значение силы постоянного тока. 2) U - измеряемое значение напряжения постоянного тока. | ||||
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной погрешности встроенного датчика выходного давления 600 кПа, 2,5 МПа или 16 МПа, % (от диапазона измерений) |
±0,5 |
|
Пределы допускаемой основной приведенной погрешности встроенного датчика давления в баллоне 20 МПа, % (от диапазона измерений) |
±2,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 до +25 °С включ.), в диапазоне температур, соответствующих рабочим условиям эксплуатации, % |
±Y |
|
Дискретность задания давления регулятором грубой установки не превышает, % (от диапазона измерений) |
1 |
|
Дискретность задания давления регулятором точной настройки не превышает, % (от диапазона измерений) |
0,02 |
|
Нестабильность поддержания давления за 1 мин не превышает, % (от диапазона воспроизведения) |
±0,01 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 86 до 106,7 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Питание осуществляется от встроенного блока аккумуляторов (для «ЭЛЕМЕР-ПКД-260-РБ») и от двух встроенных блоков аккумуляторов (для «ЭЛЕМЕР-ПКД-260-РП») с номинальным напряжением, В |
12 |
|
Потребляемый ток «ЭЛЕМЕР-ПКД-260-РБ» в режиме максимальной внешней нагрузки не более, мА |
850 |
|
Потребляемый ток электропомпы «ЭЛЕМЕР-ПКД-260-РП» не более, А |
3 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
420х500х200 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +50 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
|
Маркировки взрывозащиты |
1ExibIIBT6 X |
