Номер по Госреестру СИ: 70726-18
70726-18 Датчики виброскорости
(Т1-40)
Назначение средства измерений:
Датчики виброскорости Т1-40 (далее - датчики) предназначены для измерений виброскорости.

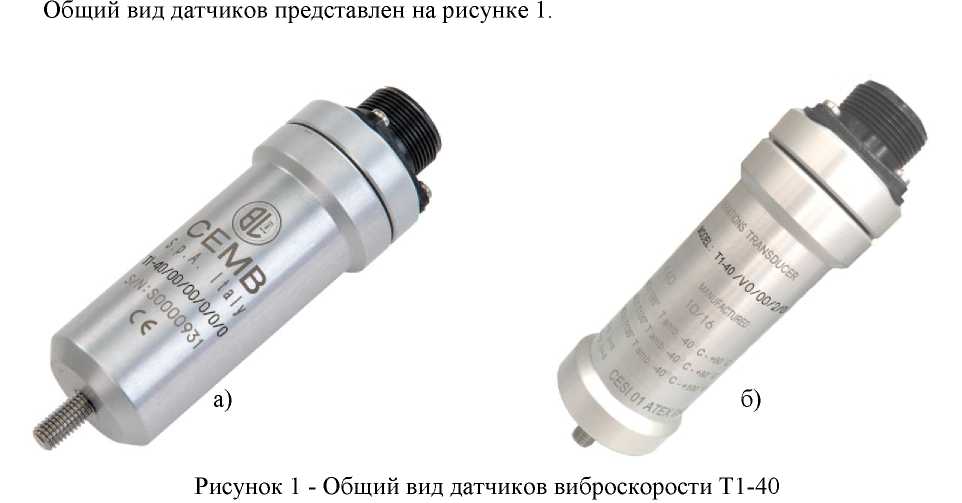

Внешний вид.
Датчики виброскорости
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам виброскорости Т1-40
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для сред-1ств изме4рений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц
Техническая документация изготовителя CEMB S.p.A., Италия
Поверка
Поверкаосуществляется по документу РТ-МП-4443-441-2017 «ГСИ. Датчики виброскорости Т1-40. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05.09.2017 г.
Основные средства поверки:
-
- виброустановка поверочная 2-го разряда по ГОСТ Р 8.800-2012;
-
- мультиметр цифровой 34401А (регистрационный номер в Федеральном информационном фонде 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
CEMB S.p.A., ИталияАдрес: 23826 Mandello Del Lario, Via Risorgimento, 9
Телефон: +39 0341 706111
Web-сайт: www.cemb.com
Е-mail: stm@cemb.com
Заявитель
Акционерное общество «ТЕККНОУ»
ИНН 7801079340
Адрес: 196066, г. Санкт-Петербург, Московский пр., д.212, оф. 0012
Юридический адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская, д.17, кор.3, литер Е, пом. 1-Н
Телефон (факс): +7 (812) 324 5627
Web-сайт: www.tek-know.ru
E-mail: info@tek-know.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): +7(495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Датчики являются преобразователями инерционного типа с выходом по напряжению, значение которого прямо пропорционально скорости вибрации.
В основе принципа действия датчиков лежит явление электромагнитной индукции, заключающееся в образовании напряжения в катушке, подвешенной в корпусе датчика и погруженной в поле, генерируемое постоянным магнитом, жестко закрепленным на корпусе датчика.
Конструктивно датчики состоят из подвижной катушки и постоянного магнита, расположенных в металлическом корпусе, имеющим резьбу для подсоединения к контролируемому механизму и разъем для подключения к приемнику выходного сигнала.
Датчики виброскорости Т1-40 изготавливаются в трех модификациях Т1-40/00, Т1-40/VO и Т1-40/BF, в зависимости от направления измерений виброскорости. Корпус датчика может быть алюминиевый (исполнение 0) или из нержавеющей стали (исполнение 1) с алюминиевым или пластиковым разъемом. В зависимости от диапазона рабочих температур датчика различают версии: 00 - температурный диапазон от минус 40 до плюс 100 °С; HT -температурный диапазон от минус 40 до плюс 170 °С. Датчики могут изготавливаться во взрывозащищенном исполнении.
Схема обозначения модификаций датчиков:
Т1-40/ ХХ / ХХ / Х / Х / Х
Разъем для подключения: 0 - Алюминиевый
1 - Пластиковый_________
Исполнение:
0 - Алюминиевый
-
1 - Нержавеющая сталь Взрывозащита:
-
2 - зона 1 по ATEX
8 - зона 0 по ATEX 0 - отсутствует___________
Температурный диапазон: 00 - от -40 °С до +100 °С НТ - от -40 °С до +170 °С Направление измерений: 00 - всенаправленный BF - горизонтальный VO - вертикальный
где а) модификация с всенаправленным (Т1-40/00) направлением измерений;
б) исполнение с горизонтальным (T1-40/BF) (вертикальным (T1-40/VO)) направлением измерений
Пломбирование датчиков виброскорости Т1-40 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Модификация | |||
T1-40/00 T1-40/VO T1-40/BF | |||
Номинальное значение коэффициента преобразования на базовой частоте 75 Гц, мВ/(мм^с-1) |
21,2 | ||
Пределы допускаемого отклонения коэффициента преобразования от номинального значения на базовой частоте 75 Гц, % |
±10 | ||
Диапазон рабочих частот, Гц |
от 12 до 1000 |
от 10 до 2000 |
от 5 до 2000 |
Максимальная амплитуда виброперемещения, мм |
±1 | ||
Неравномерность амплитудно-частотной характеристики, %:
|
±20 ±10 ±20 |
±20 ±10 ±20 |
±20 ±10 ±20 |
Нелинейность амплитудной характеристики, % |
±5 | ||
Относительный коэффициент поперечного преобразования, %, не более |
7,0 |
3,0 |
3,0 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
Модификация | ||
T1-40/00 |
T1-40/VO T1-40/BF | |
Диапазон рабочих температур, °С: | ||
- для версии 00 |
от -40 до +100 | |
- для версии HT |
от -40 до +170 | |
Масса, г, не более: | ||
- для исполнения 0 |
350 | |
- для исполнения 1 |
600 | |
Габаритные размеры, (длинахдиаметр), мм, не более |
134,0x44,0 |
117,0x44,0 |
Монтажная шпилька |
М8х1,25 | |
Выходное сопротивление при +25 °С, Ом, не менее |
1000 | |
Уровень взрывозащиты |
0ExiaIICT4/T5/T6, 1ExiaIICT4/T5/T6 | |
Срок службы, лет |
5 |
