Номер по Госреестру СИ: 70654-18
70654-18 Преобразователи переменного давления измерительные
(602Х)
Назначение средства измерений:
Преобразователи переменного давления измерительные серии 602Х предназначены для измерений и преобразований значений переменного давления в пропорциональный электрический сигнал.
Внешний вид.
Преобразователи переменного давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи переменного давления измерительные
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям переменного давления измерительным серии 602Х
ГОСТ Р 8.801-2012 ГСИ. Государств2енная пове7рочная схема для средс-т1в измере4ний переменного давления в диапазоне от 1402 до 2,5407 Па для частот от 540-1 до 1404 Гц и длительностей от 140-5 до 10 с при постоянном давлении до 5406 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Техническая документация фирмы «Kistler Instrumente AG», Швейцария
Поверка
Поверкаосуществляется по документу МП 2520-077-2017 «Преобразователи переменного давления измерительные серии 602Х. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 06 октября 2017 г.
Основные средства поверки:
-
- эталонная установка для воспроизведения импульсного давления в газовой среде УУТ-4 из состава ГЭТ 131-81, диапазон воспроизведения импульсного давления V105 V106 Па, не исключенная систематическая погрешность не превышает 3 • 10-2;
-
- эталонная установка для воспроизведения импульсного давления в жидкости УБК-2М
из состава ГЭТ 131-81, диапазон воспроизведения амплитуд импульсного давления V104 25-106 Па, не исключенная систематическая погрешность не превышает 3 -10-2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в руководство по эксплуатации.
Изготовитель
Фирма «Kistler Instrumente AG», Швейцария
Адрес: Eulachstrasse 22, 8408 Winterthur, Switzerland
Телефон +41 52 224 11 11, факс: +41 52 224 14 14
Web-сайт: www.kistler.com
E-mail: info@kistler.com
Заявитель
ООО «Кистлер РУС»
ИНН 7810764663
Адрес: 196084, г. Санкт-Петербург, Московский пр., д.97, литера А
Телефон (факс): (812)385-10-65
Web-сайт: www.kistler.com
E-mail: sales.ru@kistler.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
Телефон (812)251-76-01, факс: (812)713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия преобразователей переменного давления измерительных серии 602Х (далее - преобразователи) основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану преобразователя, которая передает воздействие на монокристаллический сердечник. Последний под действием деформации генерирует электрический заряд, этот заряд передается с помощью сигнального кабеля на вход дифференциального преобразователя заряда, который преобразует его в пропорциональное напряжение. Для преобразования зарядового сигнала в пропорциональное напряжение выход преобразователя соединяют с дифференциальным преобразователем заряда.
Преобразователи представляют собой 2-проводные дифференциальные пьезоэлектрические преобразователи давления. Преобразователи имеют встроенный жесткий сигнальный кабель с минеральной изоляцией. Съем сигнала с преобразователя производится с помощью электрического разъема, имеющего резьбу. Соединение корпуса преобразователя с сигнальным кабелем герметично за счет сварки.
Преобразователи выпускаются в следующих модификациях: 6021А, 6023А, 6025А, которые отличаются коэффициентом преобразования, габаритами и установочными размерами. Помимо обычной модификации, преобразователи могут выпускаться взрывобезопасного исполнения (модификации 6021 АЕ, 6023АЕ, 6025АЕ).
Общий вид преобразователей переменного давления измерительных серии 602Х представлен на рисунках 1, 2, 3.

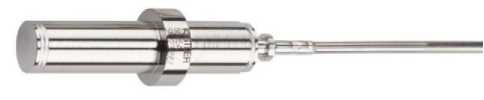

Рисунок 1 - Общий вид преобразователей переменного давления измерительных модификации 6021А
Рисунок 2 - Общий вид преобразователей переменного давления измерительных модификации 6023А
Рисунок 3 - Общий вид преобразователей переменного давления измерительных модификации 6025А
Пломбирование преобразователей не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
6021А |
6023А |
6025А | |
Диапазон измерений амплитуд переменных давлений, МПа (бар) |
от 0 до 10 (от 0 до 100) | ||
Максимальное значение амплитуды переменного давления, МПа (бар) |
20 (200) | ||
Нелинейность амплитудной характеристики от максимального значения диапазона измерений переменного давления, %, не более |
±1 | ||
Номинальное значение коэффициента преобразования, пКл/кПа (пКл/бар) |
0,62 (62) |
0,95 (95) |
1,03 (103) |
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального, % |
±10 | ||
Пределы допускаемой основной относительной погрешности измерений давления, % |
±5 | ||
Пределы допускаемой дополнительной относительной погрешности измерений давления от изменения температуры окружающей среды на каждые 20 °С, % |
±0,13 | ||
Собственная резонансная частота, кГц, не менее |
50 | ||
Нормальные условия измерений - температура окружающей среды, °С |
от +18 до +28 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение характеристики | ||
6021А |
6023А |
6025А | |
Чувствительность к вибрационному ускорению, пКл/g (бар/g), не более |
0,025 (0,0004) |
0,04 (0,0004) |
0,04 (0,0004) |
Ударное ускорение вдоль чувствительной оси, пиковое значение, g, не более |
1000 | ||
Электрическое сопротивление изоляции, Ом, не менее |
105 | ||
Электрическая емкость, пФ, не более между сигнальными кабелями между сигнальным кабелем и корпусом |
20+ 8+1 |
-60 пФ/м (кабель) 75 пФ/м (кабель) | |
Масса преобразователя, г, не более |
14 |
43 |
44 |
Габаритные размеры, (диаметр; длина), мм, не более |
11; 36,7 |
19,05; 48,8 |
19; 44,9 |
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до + 650 | ||
Время непрерывной работы, ч, не менее |
24 | ||
Средняя наработка на отказ, ч |
26000 | ||
Средний срок службы, лет |
10 | ||
Маркировка взрывозащиты* |
2Ex nA IIC «T6...710°C» Gc X 0Ex 1аIIC «T6...710°C» Ga X | ||
* для модификаций 6021АЕ, 6023АЕ, 6025АЕ. |
