Номер по Госреестру СИ: 70576-18
70576-18 Машина испытательная
(ZD 10)
Назначение средства измерений:
Машина испытательная ZD 10 предназначена для измерений силы и перемещения при механических испытаниях образцов на растяжение.
Внешний вид.
Машина испытательная
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 162417
ID в реестре СИ - 384817
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ZD 10/90, ZD 10,
Производитель
Изготовитель - Фирма "VEB Werkstoffprufmaschinen"
Страна - ГДР
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 1970
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№455 от 2018.03.13 Об утверждении типов средств измерений
Наличие аналогов СИ: Машина испытательная (ZD 10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "VEB Werkstoffprufmaschinen"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70576-18 |
Машина испытательная, ZD 10 Фирма "VEB Werkstoffprufmaschinen" (ГДР ) |
ОТ МП |
1 год |
|
87767-22 |
Машины испытательные универсальные, ЦД Фирма "VEB Werkstoffprufmaschinen" (ГДР ) |
ОТ МП |
1 год |
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Кто поверяет Машина испытательная (ZD 10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО ААК "ПРОГРЕСС" (1027) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ОАО "КУМЗ" (RA.RU.312093) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ПАО ААК "ПРОГРЕСС" (RA.RU.311248) | 2 | 0 | 1 | 0 | 2 | 0 | 1 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машина испытательная (ZD 10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2552 | 3694 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
4836 | 3694 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине испытательной ZD 10ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
Техническая документация «VEB Werkstoffprufmaschinen», ГДР
Поверка
Поверкаосуществляется по документу МП 108-233-2017 «ГСИ. Машина испытательная ZD 10. Методика поверки», утвержденному ФГУП «УНИИМ» 24 ноября 2017 г.
Основные средства поверки:
-
- рабочие эталоны единицы силы 2-го разряда по ГОСТ 8.640-2011, диапазон измерений силы от 2 до 100 кН, пределы допускаемой относительной погрешности ±0,24 %;
-
- рабочий эталон единицы длины 4-го разряда по ГОСТ Р 8.763-2014, диапазон измерений длины от 0 до 25 мм, пределы допускаемой относительной погрешности ±1,5 мкм;
-
- штангенциркуль ШЦ (ГР № 32108-07), диапазон измерений от 0 до 125 мм, КТ 2 по ГОСТ 166-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Открытое акционерное общество «Каменск-Уральский металлургический завод» (ОАО «КУМЗ»)ИНН 6665002150
Адрес: 623405, Свердловская обл., г. Каменск-Уральский, ул. Заводская, д. 5
Тел.: (3439) 39-53-00, (3439) 39-52-10
Факс: (3439) 39-50-18
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Тел.: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия машины заключается в измерении силы, приложенной к закрепленному в зажимах испытываемому образцу, при перемещении подвижной траверсы с постоянной заданной скоростью.
Конструктивно машина состоит из нагружающего устройства и шкафа измерения и управления. Нагружающее устройство состоит из основания, в котором размещен гидропривод механизма нагружения, подвижной траверсы в виде подвески с верхней и нижней поперечинами и неподвижной траверсы в виде средней поперечины. Перемещение подвижной траверсы осуществляется гидроприводом. Зона растяжения образована между средней и верхней поперечинами и оснащена захватами для крепления испытываемого образца. Зона сжатия образуется между средней и нижней поперечинами.
В шкафу измерения и управления расположены панель управления, индикатор усилия и самопишущий прибор, а также панель с коммутационными аппаратами и модулями питания и измерения.
Силоизмерительное устройство состоит из малоинерционного стержня кручения -торсиона с силоизмерительными цилиндрами, шкалы нагрузок и переключателя пределов измерения. Поднятием поршня гидропривода вызывается движение силового рычага и кручение стержня малоинерционного силоизмерителя, соответствующее поднятию. Результат измерения силы, прилагаемой к испытываемому образцу, отображается на стрелочном индикаторе усилия. Индикатор усилия оснащен индикатором максимального значения в виде соосной с ним стрелки, при увеличении нагрузки флажок стрелки измерения силы упирается в стрелку индикатора максимального значения и поворачивает его. После достижения максимального значения прилагаемой силы и сброса нагрузки индикатор максимальной нагрузки остается в достигнутом положении.
Индикатор усилия имеет четыре поддиапазона измерений силы, в зависимости от выбранного поддиапазона измерений силы в окошках на циферблате напротив штрихов круговой шкалы показываются цифровые значения отметок шкалы.
Движение силовой рамы машины при нагружении испытуемого образца, принимаемое равным его деформации, передается зубчатой рейкой на шестеренку передаточного вала. Вращение передаточного вала переходит через зубчатую передачу на барабан диаграммного аппарата. Скорость перемещения диаграммной ленты самопишущего прибора пропорциональна скорости перемещения подвижной траверсы. Запись на ленте осуществляется в вертикальном направлении при движении барабана в соответствии с деформацией образца, запись действующей на образец нагрузки происходит в горизонтальном направлении. В результате получается диаграмма «нагрузка-деформация»

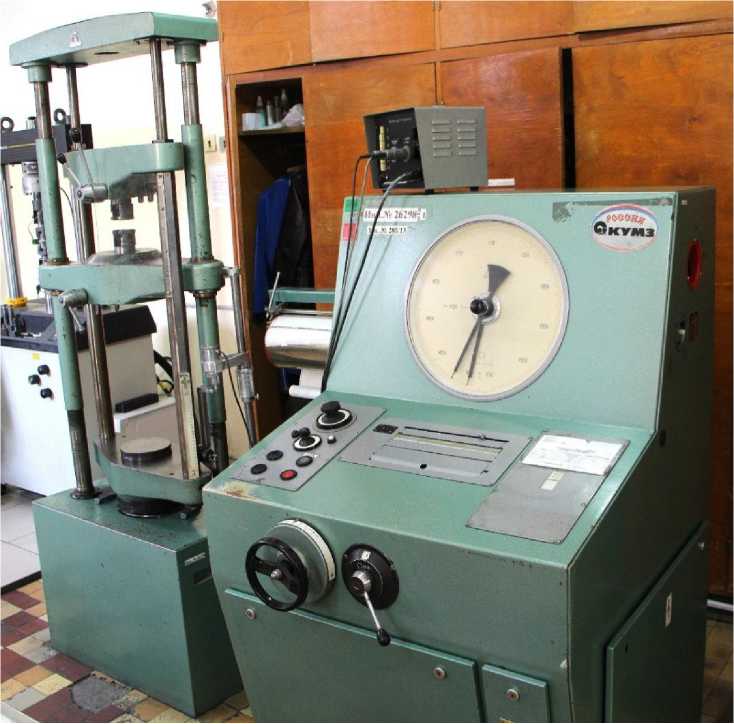

Общий вид машины представлен на рисунке 1.
Рисунок 1 - Общий вид машины испытательной ZD 10
Пломбирование машины испытательной ZD 10 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики средства измерений |
Значение | |||
|
Наибольший предел измерений силы (нагрузки), кН (кгс) |
100 (10000) | |||
|
Наименьший предел измерений силы (нагрузки), кН (кгс) |
2 (200) | |||
|
Наибольший предел показаний силы (нагрузки) в поддиапазонах измерений силы (нагрузки), кН: |
I |
II |
III |
IV |
|
10 |
20 |
40 |
100 | |
|
Цена деления в поддиапазонах измерений силы (нагрузки), кН |
0,05 |
0,10 |
0,20 |
0,50 |
|
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % |
±1,0 | |||
|
Диапазон измерений перемещения подвижной траверсы, мм |
от 0 до 2,5 | |||
|
Пределы допускаемой абсолютной погрешности при измерении перемещения подвижной траверсы, мм |
±0,05 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики средства измерений |
Значение |
|
Количество поддиапазонов измерений силы |
4 |
|
Параметры электрического питания: | |
|
- номинальное напряжение трехфазной сети переменного тока, В |
380 |
|
- номинальная частота переменного тока, Гц |
50 |
|
Потребляемая мощность, кВ-А, не более |
5,2 |
|
Габаритные размеры средства измерений (силового блока), мм, не более: | |
|
- ширина |
2200 |
|
- глубина |
1000 |
|
- высота |
2300 |
|
Масса, т, не более |
1,7 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Средний срок службы, лет, не менее |
10 |
