Номер по Госреестру СИ: 70519-18
70519-18 Спектрометры лазерно-искровые эмиссионные
(Vulcan)
Назначение средства измерений:
Спектрометры лазерно-искровые эмиссионные Vulcan предназначены для экспрессного измерения массовой доли химических элементов в металлах и сплавах в соответствии с применяемой методикой измерений.

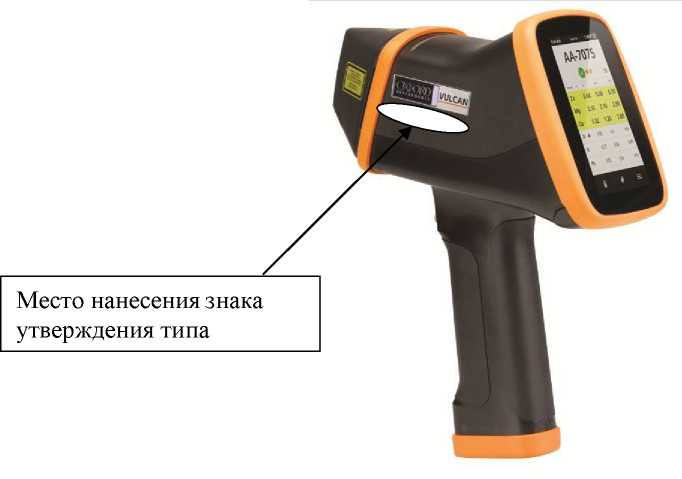

Внешний вид.
Спектрометры лазерно-искровые эмиссионные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.03.2023
Номер записи - 162355
ID в реестре СИ - 384755
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрометр лазерно-искровой эмиссионный Vulcan, Спектрометр лазерно-искровой эмисионный Vulcan, нет модификации, Без модификации, Vulkan, Vulcan, -,
Производитель
Изготовитель - Фирма "Oxford Instruments Analytical Oy", Финляндия;
Фирма "Hitachi High-Tech Analytical Science Finland Oy"
Страна - ФИНЛЯНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок - 70
Выдано извещений - 1
Кол-во периодических поверок - 40
Кол-во средств измерений - 9
Кол-во владельцев - 26
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№455 от 2018.03.13 Об утверждении типов средств измерений
№2311 от 2018.11.07 О переоформлении свидетельства об утверждении типа средства измерений № 69193 "Спектрометры лазерно-искровые эмиссионные Vulcan"
№303 от 2023.02.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (11)
Наличие аналогов СИ: Спектрометры лазерно-искровые эмиссионные (Vulcan)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70519-18 Спектрометры лазерно-искровые эмиссионные (Vulcan) Фирма "Oxford Instruments Analytical Oy", Финляндия; Фирма "Hitachi High-Tech Analytical Science Finland Oy" (ФИНЛЯНДИЯ ) |
70911-18 Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК") Общество с ограниченной ответственностью "Лазер-экспорт" (ООО "Лазер-экспорт") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Лазер-экспорт" (ООО "Лазер-экспорт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70519-18 13.03.2023 |
Спектрометры лазерно-искровые эмиссионные, Vulcan Фирма "Oxford Instruments Analytical Oy", Финляндия; Фирма "Hitachi High-Tech Analytical Science Finland Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "МСЗ" (1831) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 5 | 5 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 8 | 0 | 6 | 0 | 5 | 0 | 5 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 0 | 9 | 0 | 5 | 0 | 5 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 14 | 10 | 4 | 0 | 12 | 10 | 2 | |||
| АО "МСЗ" (RA.RU.311829) | 6 | 0 | 6 | 1 | 6 | 0 | 6 |
Стоимость поверки Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
492 | 2269 |
|
ФБУ Рязанский ЦСМ Рязанская область |
4045 | 2269 |
Программное обеспечение
Программное обеспечение идентифицируется при включении спектрометра путем вывода на экран номера версии.
Метрологически значимая часть ПО СИ и измеренные данные защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Vulcan |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.3 |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на спектрометр в виде наклейки, а также на титульный лист Руководства по эксплуатации спектрометра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам лазерно-искровым эмиссионным VulcanТехническая документация изготовителя «Oxford Instruments Analytical Oy»
Поверка
Поверкаосуществляется по документу РТ-МП-4571-448-2017 «ГСИ. Спектрометры лазерно-искровые эмиссионные Vulcan. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25 октября 2017 г.
Основные средства поверки:
стандартные образцы сталей легированных типов 12Х18Н9Т, 12Х18Н10Т, 17Х18Н9, 12Х18Н12Т (комплект СО ЛГ32-ЛГ36) ГСО 4506-92П/4510-92П,
стандартные образцы сталей легированных типов 45Х15Н14В2М, 09Х16Н4Б,
31Х19Н9МВБТ, 20Х25Н20С2, 10Х11Н23Т3МР и сплавов на железоникелевой основе типов 12ХН35ВТ, 06ХН28МДТ (комплект ИСО ЛГ76-ИСО ЛГ82) ГСО 10744-2016 (ЛГ78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
«Oxford Instruments Analytical Oy», ФинляндияАдрес: Tarvonsalmenkatu 17, Espoo, FI-02600, Finland
E-mail: industrial@oxinst.com
W eb-сайт: www.oxford-instruments.com
Телефон: +358 9 329 411
Факс: +358 9 3294 1300
Заявитель
ООО «СИНЕРКОН»Адрес: 117587, г. Москва, Варшавское шоссе, 118, корпус 1 Телефон: 8 (495) 741-59-04, 8 (495) 640-91-83, 8 (495) 640-19-71
Факс: 8 (495) 741-59-04, 8 (495) 640-91-84, 8 (495) 640-19-73
Web-сайт: www.synercon.ru
E-mail: info@synercon.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: 8 (495)129-19-11
Факс: 8 (495) 124-99-96
E-mail: info@rostest.ru
Принцип действия спектрометров лазерно-искровых эмиссионных Vulcan основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью лазерно-искрового разряда.
Спектрометры состоят из источника возбуждения спектра, оптической системы, автоматизированной системы управления и регистрации на базе компьютера ARM совместимой платформы и встраиваемой аккумуляторной батареи.
Лазерно-искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока. Спектральный состав света определяется химическим составом исследуемой пробы.
В спектрометре реализована функция автоматического отключения питания лазера при отсутствии образца перед измерительным окном, а также функция блокировки питания лазера при срабатывании инфракрасного датчика наличия объекта.
Оптическая система, собранная по схеме Черни-Тернера, предназначена для анализа и регистрации спектра эмиссионного светового потока, и включает дифракционную решетку и линейную регистрирующую систему с ПЗС-матрицей (3648 пикселей).
Спектрометр поставляется со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.
Рисунок 1 - Внешний вид средства измерений
Пломбирование спектрометров лазерно-искровых эмиссионных Vulcan не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрометр лазерно-искровой эмиссионный |
Vulcan |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Аккумулятор Li-Ion |
- |
2 шт. |
|
Блок питания |
- |
1 шт. |
|
Карта памяти USB (электронная копия РЭ) |
- |
1 шт. |
|
Контрольный образец |
- |
1 шт. |
|
Чемодан для транспортировки |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-4571-448-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Способ регистрации |
параллельный |
|
Диапазон определяемых элементов |
Be, от Mg до Bi |
|
Диапазон показаний, % масс. доли |
от 0,01 до 99,90 |
|
Диапазон измерений, % масс. доли |
от 0,1 до 35,0 |
|
Пределы допускаемой относительной погрешности измерений, %, в диапазоне: | |
|
От 0,1 до 0,5 % масс. доли включ. |
±50,0 |
|
Св. 0,5 до 1,0 % масс. доли включ. |
±30,0 |
|
Св. 1,0 до 35 % масс. доли |
±10,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры лазера: | |
|
- длина волны, нм |
1064 |
|
- пиковая мощность, Вт, не более |
0,45 |
|
- энергия импульса, мкДж/с, не более |
60 |
|
- класс лазера по ГОСТ 31581-2012 |
1 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
274х97х291 |
|
Масса с аккумулятором, кг, не более |
1,5 |
|
Напряжение питания постоянного тока, В |
7,2 |
|
Время работы от аккумуляторной батареи, ч |
от 8 до 10 |
|
Время установления рабочего режима, с, не более |
20 |
|
Время измерения, с |
1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность воздуха, %, без конденсата |
от 20 до 95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
