Номер по Госреестру СИ: 70409-18
70409-18 Ваттметры поглощаемой мощности
(ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56)
Назначение средства измерений:
Ваттметры поглощаемой мощности ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56 предназначены для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов.
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 1
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 2
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 3
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 4
Программное обеспечение
Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56 и не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FW Я2М-66М-1 |
Номер версии (идентификационный номер) ПО |
не ниже v. 3.1.1 |
Цифровой идентификатор ПО |
4A026074B027B173D354D66ABB |
(контрольная сумма MD5) |
9B114C |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и в виде голографической наклейки на тыльной стороне блока измерительного.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к ваттметрам поглощаемой мощности ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний
ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки
Поверка
Поверкаосуществляется по документу РТ-МП-4976-441-2017 «ГСИ. Ваттметры поглощаемой мощности ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56. Методика поверки», утвержденному ФБУ «Ростест-Москва» 04 декабря 2017 года.
Основные средства поверки:
-
- калибратор мощности СВЧ NRPC18 (регистрационный номер в Федеральном информационном фонде 54535-13);
-
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном информационном фонде 39089-08);
-
- аттенюатор RBU100 (регистрационный номер в Федеральном информационном фонде 50192-12);
-
- анализатор цепей векторный ZVA50 (регистрационный номер в Федеральном информационном фонде 48355-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «ПрофКИП» (ООО «ПрофКИП»)
ИНН 5029212906
Адрес: 141006, Московская область, г. Мытищи, ул. Белобородова, д. 2
Телефон: (495) 921-16-18; Факс: (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail: larisadrogunova@yandex.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала.
Конструктивно ваттметры поглощаемой мощности состоят из блока измерительного (БИ) ПрофКиП Я2М-66М и ППК, подключаемых к БИ.
ППК делятся на 3 группы, которые в свою очередь имеют модификации:
-
- группа ППК ПрофКиП М3-51 имеет 6 модификаций: ПрофКиП М3-51, ПрофКиП М3-51/1, ПрофКиП М3-51/2, ПрофКиП М3-51/3, ПрофКиП М3-51/4, ПрофКиП М3-51/5;
-
- группа ППК ПрофКиП М3-54 имеет 2 модификации: ПрофКиП М3-54, ПрофКиП М3-54/1;
-
- группа ППК ПрофКиП М3-56 имеет 2 модификации: ПрофКиП М3-56, ПрофКиП М3-56/1.
Основное различие между модификациями ППК - это диапазон рабочих частот и диапазон измерений мощности. Обозначение ваттметра определяется по группе ППК.

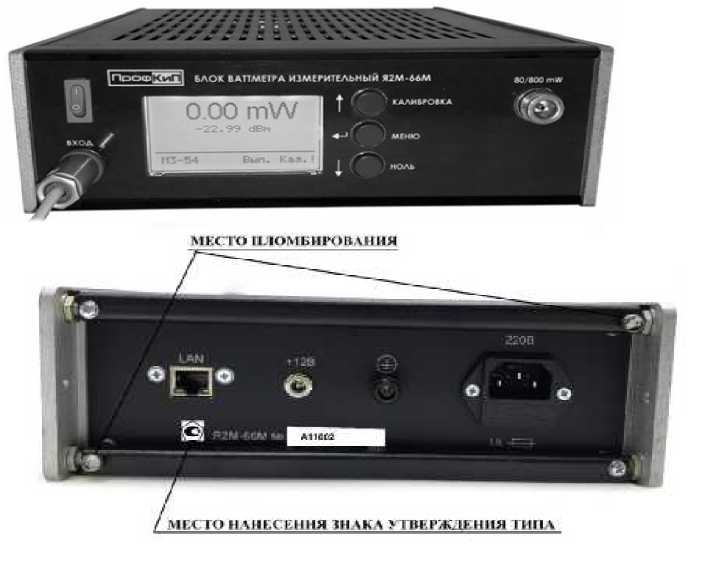

Рисунок 1 - Общий вид блока ваттметра измерительного ПрофКиП Я2М-66М и схема пломбирования от несанкционированного доступа
MECTO ПЛОМБИРО ВАНИ51

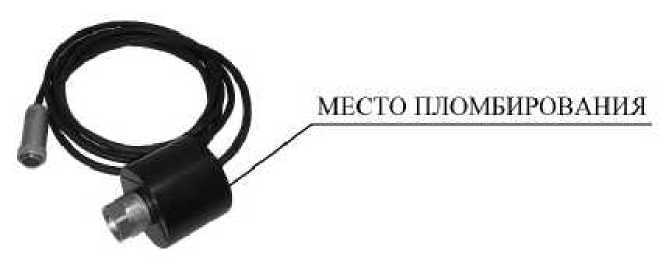

Рисунок 2 - Общий вид ППК ПрофКиП М3-51, ПрофКиП М3-51/1

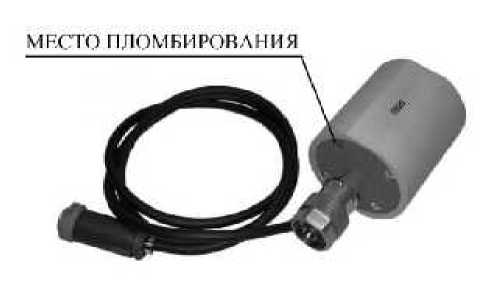

Рисунок 3 - Общий вид ПИК ПрофКиП М3-51/2, ПрофКиП М3-51/3, ПрофКиП М3-51/4, ПрофКиП М3-51/5
М ВСТО П ДОМЯИ PORAH И Я

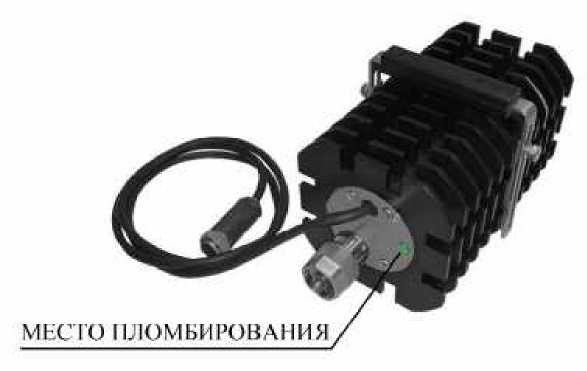

Рисунок 4 - Общий вид ППК ПрофКиП М3-54, ПрофКиП М3-54/1
МЕСТО ПЛОМБИРОВАНИЯ
Рисунок 5 - Общий вид ППК ПрофКиП М3-56, ПрофКиП М3-56/1
Таблица 4 -
Наименование |
Обозначение |
Количество |
1. Ваттметр поглощаемой мощности в составе: |
ПРШН411151.018 | |
- блок измерительный (БИ) |
ПРШН 411613.011 |
1 шт. |
- ППК ПрофКиП М3-51 |
ПРШН 434849.010 |
1 шт. (модификация по заказу) |
- ППК ПрофКиП М3-51/1 |
ПРШН 434839.010-01 | |
- ППК ПрофКиП М3-51/2 |
ПРШН 434839.014-01 | |
- ППК ПрофКиП М3-51/3 |
ПРШН 434839.014-02 | |
- ППК ПрофКиП М3-51/4 |
ПРШН 434839.015-03 | |
- ППК ПрофКиП М3-51/5 |
ПРШН 434839.015-04 | |
- Ш1К ПрофКиП М3-54 |
ПРШН 434839.011 | |
- ППК ПрофКиП М3-54/1 |
ПРШН 434839.011-01 | |
- Ш1К ПрофКиП М3-56 |
ПРШН 434839.012 | |
- ППК ПрофКиП М3-56/1 |
ПРШН 434839.012-01 | |
- Кабель для Ш1К ПрофКиП: М3-51/2, М3-51/3; М3-51/4; М3-51/5. |
ПРШН 5.111.001 |
1 шт. |
2. Кабель сетевой с заземлением |
IEC-320-C14 |
1 шт. |
Наименование |
Обозначение |
Количество |
3. Комплект запасных частей: | ||
- вставка плавкая ВП2Б-1В 1,0 А 250 В |
ОЮ 0.481.005 ТУ |
2 шт. |
4. Эксплуатационная документация: | ||
- руководство по эксплуатации |
ПРШН 411151.018 РЭ |
1 экз. |
- формуляр |
ПРШН 411151.018 ФО |
1 экз. |
6. Упаковка: | ||
- ящик укладочный |
ПРШН 411161.120 |
1 шт. |
- ящик укладочный |
ПРШН 411161.120-03 |
1 шт.* |
Методика поверки |
РТ-МП-4976-441-2017 |
1 экз. |
Примечание * - В комплект ваттметра указанные позиции могут входить в зависимости от условий поставки. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
1 |
2 | |
Диапазон частот, ГГц |
ППК ПрофКиП М3-51 |
от 0,1 до 4 |
ППК ПрофКиП М3-51/1 |
от 0,1 до 8 | |
ППК ПрофКиП М3-51/2 |
от 0,02 до 4 | |
ППК ПрофКиП М3-51/3 |
от 0,02 до 6 | |
ППК ПрофКиП М3-51/4 |
от 0,02 до 12 | |
ППК ПрофКиП М3-51/5 |
от 0,02 до 17,85 | |
Ш1К ПрофКиП М3-54 |
от 0 до 17,85 | |
ППК ПрофКиП М3-54/1 |
от 0 до 10 | |
Ш1К ПрофКиП М3-56 |
от 0 до 17,85 | |
ППК ПрофКиП М3-56/1 |
от 0 до 10 | |
Диапазон измерений мощности, Вт |
ППК ПрофКиП М3-51 |
от Г10’6 до Г10’2 |
ППК ПрофКиП М3-51/1 | ||
ППК ПрофКиП М3-51/2 | ||
ППК ПрофКиП М3-51/3 | ||
ППК ПрофКиП М3-51/4 | ||
ППК ПрофКиП М3-51/5 | ||
Ш1К ПрофКиП М3-54 |
от Г10’4 до 1 | |
ППК ПрофКиП М3-54/1 | ||
Ш1К ПрофКиП М3-56 |
от Г10’2 до 20 | |
ППК ПрофКиП М3-56/1 | ||
Коэффициент стоячей волны напряжения (КСВН), не более |
ППК ПрофКиП М3-51 |
1,4 |
ППК ПрофКиП М3-51/1 |
1,3 | |
ППК ПрофКиП М3-51/2 | ||
ППК ПрофКиП М3-51/3 | ||
ППК ПрофКиП М3-51/4 | ||
ППК ПрофКиП М3-51/5 в диапазоне от 0,02 до 12 ГГц включ. в диапазоне св. 12 до 17,85 ГГц |
1,3 | |
1,4 |
Продолжение таблицы 2
1 |
2 | |||
Коэффициент стоячей волны напряжения (КСВН), не более |
ППК ПрофКиП М3-54 в диапазоне от 0 до 3 ГГ ц включ. в диапазоне св. 3 до 12 ГГц включ. в диапазоне св. 12 до 17,85 ГГц |
1,2 | ||
1,3 | ||||
1,4 | ||||
ППК ПрофКиП М3-54/1 |
1,4 | |||
ППК ПрофКиП М3-56 в диапазоне от 0 до 3 ГГц включ. в диапазоне св. 3 до 12 ГГц включ. в диапазоне св. 12 до 17,85 ГГц |
1,2 | |||
1,3 | ||||
1,4 | ||||
ППК ПрофКиП М3-56/1 |
1,4 | |||
Пределы допускаемой относительной погрешности измерений мощности, % |
ППК ПрофКиП М3-51 |
м | ||
ППК ПрофКиП М3-51/1 |
4+0Д| | |||
ППК ПрофКиП М3-51/2 | ||||
ППК ПрофКиП М3-51/3 | ||||
ППК ПрофКиП М3-51/4 | ||||
Пределы допускаемой относительной погрешности измерений мощности, % |
ППК ПрофКиП М3-51/5 в диапазоне от 0,02 до 12 ГГц включ. в диапазоне св. 12 до 17,85 ГГц |
+ |
♦ + 0Д| | |
+ |
6 + 0Д1 |
(М | ||
Ш1К ПрофКиП М3-54 в диапазоне от 0 до 12 ГГц включ. в диапазоне св. 12 до 17,85 ГГц |
- |
4 + ОД | ||
+ |
6 + 0Д| |
М | ||
Пределы допускаемой относительной погрешности измерений мощности, % |
ППК ПрофКиП М3-54/1 |
4+0Д| |
м | |
Ш1К ПрофКиП М3-56 в диапазоне от 0 до 12 ГГц включ. в диапазоне св. 12 до 17,85 ГГц |
+ |
4+0Д1 | ||
- |
6 + ОД | |||
ППК ПрофКиП М3-56/1 |
4+0Д| |
м | ||
где Рк - верхний предел измерений мощности (зависит от поддиапазона измерений), Вт; Рх - значение измеряемой мощности, Вт |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
1 |
2 | |
Соединитель входа |
Тип III «вилка» | |
Масса, кг, не более |
БИ ПрофКиП Я2М-66М |
3,6 |
ППК ПрофКиП М3-51, М3-51/1 |
0,25 | |
ППК ПрофКиП М3-51/2, М3-51/2, М3-51/3, М3-51/4, М3-51/5 |
0,18 | |
ППК ПрофКиП М3-54, М3-54/1 |
0,4 | |
ППК ПрофКиП М3-56, М3-56/1 |
1,5 |
Продолжение таблицы 3
1 |
2 | |
Габаритные размеры, мм |
БИ ПрофКиП Я2М-66М |
235x325x95 |
ППК ПрофКиП М3-51, М3-51/1 |
047x60 | |
ППК ПрофКиП М3-51/2, М3-51/2, М3-51/3, М3-51/4, М3-51/5 |
038x65 | |
ППК ПрофКиП М3-54, М3-54/1 |
055x105 | |
ППК ПрофКиП М3-56, М3-56/1 |
185x110x110 | |
Рабочие условия применения:
|
от +10 до +40 90 | |
Средняя наработка на отказ, ч |
12000 |
