Номер по Госреестру СИ: 70313-18
70313-18 Твердомеры Виккерса
(Q10M, Q10A, Q10A+, Q30М, Q30А, Q30А+, Q60М, Q60А, Q60А+)
Назначение средства измерений:
Твердомеры Виккерса Q10M, Q10A, Q10A+, РЗОМ, РЗОА, Р30А+, рб0М, рб0А, рб0А+ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Внешний вид.
Твердомеры Виккерса
Рисунок № 1
Внешний вид.
Твердомеры Виккерса
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
для моделей Q10H Q30М, Q60М |
для моделей Q^ Q30^ Q60А, Q10А+, Р30А+, Р60А+ | |
Идентификационное наименование ПО |
Qpix T2 |
Qpix CONTROL2 |
Номер версии (идентификационный номер) ПО |
не ниже v 1.0.1.3 |
не ниже v 1.0.1.7 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса Q10M, Q10A, Q10A+, Q30M, Q30A, Q30A+, Q60M, Q60A, Q60A+ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»
ГОСТ 9450-76 «Измерение микротвердости вдавливанием алмазных наконечников»
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения»
ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу Q 10/30/60 - 01 МП «Инструкция. Твердомеры Виккерса Q10M, Q10A, Q10A+, Q30М, Q30А, Q30А+, Q60М, Q60А, Q60А+. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 29.08.2017 г.
Основные средства поверки:
-
- эталонные меры микротвёрдости с метрологическими характеристиками по
ГОСТ 8.063-2012 со значениями: (100±25) HV; (200±50) HV; (450±75) HV; (800±50) HV;
-
- эталонные меры твёрдости Виккерса с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV;
-
- эталонные меры твёрдости Бринелля с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма Qness GmbH, Австрия
Адрес: Reitbauernweg 26, 5440 Golling, Austria
Телефон: +43 6244 34393
Факс: +43 6244 34393-30
Web-сайт: www.qness.ru
E-mail: office@qness.at
Заявитель
Акционерное общество «С-Инструментс» (АО «С-Инструментс»)
ИНН: 7703001402
Адрес: 125009, г. Москва, ул. Моховая, д. 9, стр. 4
Телефон (факс): +7 (495) 697-03-08
Web-сайт: www.s-i.ru
E-mail: info@s-i.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан:
-
- для шкал Виккерса на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV);
-
- для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Модели твердомеров отличаются друг от друга диапазоном прикладываемых нагрузок, программным обеспечением, а также конструктивным исполнением.
Символ «M» в обозначении типа означает наличие столика без автоматического
управления, символ «А» - наличие моторизованного столика, символ «+» - наличие моторизованного столика и камеры наблюдения за образцом.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.

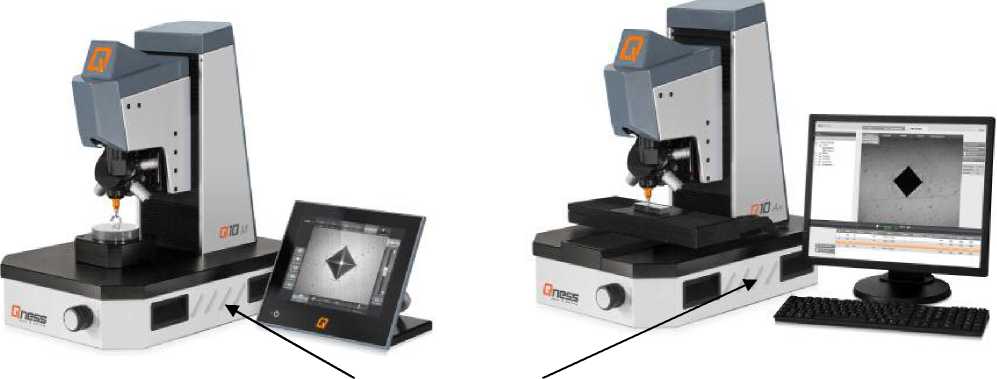

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1, 2, З.
место нанесения знака утверждения типа
а) модели Q10М, Q30М, Q60М
б) модели Q10А, Q30А, Q60А
Рисунок 1 - Внешний вид твердомеров
место нанесения знака утверждения типа
в) модели Q10A+, Q30A+, Q60A+
Рисунок 2 - Внешний вид твердомеров

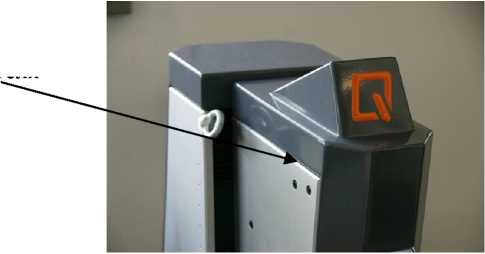

место расположения пломбы изготовителя
Рисунок 3 - Боковая панель твердомеров
Комплект поставки твердомеров приведен в таблице 8.
Таблица 8 - Комплектность твердомеров
Наименование |
Обозначение |
Количество, шт. |
Твердомер Виккерса Q10A, или Q10M, или Q10A+, или Q30A, или Q30M, или Q30A+, или Q60M, или Q60A, или Q60A+ |
1 | |
Наконечник с алмазной пирамидой Виккерса |
1 | |
Вспомогательные принадлежности |
1 | |
Руководство по эксплуатации |
Q 10/30/60 - 01 РЭ |
1 |
Методика поверки |
Q 10/30/60 - 01 МП |
1 |
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
Модификация твердомеров |
Испытательные нагрузки, Н |
Пределы допускаемого отклонения нагрузок, % |
Q10A, Q10M, Q10A+, Q30A, Q30M, Q30A+, Q60М, Q60А, Q60А+ |
0,00981; 0,0196; 0,049 |
±2,0 |
0,098; 0,245; 0,490; 0,981 |
±1,5 | |
1,961; 2,942; 4,903; 9,807, 19,61; 49,03; 98,07 |
±1,0 | |
Q30A, Q30M, Q30A+, Q60М, Q60А, Q60А+ |
196,1; 294,2 |
±1,0 |
Q60М, Q60А, Q60А+ |
490,3 |
±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
HV 0,001; HV 0,002; HV 0,005 |
от 30 до 200 |
HV 0,01; HV 0,025 |
от 50 до 350 |
HV 0,05 |
от 50 до 450 |
HV 0,1 |
от 50 до 850 |
HV 0,2; HV 0,3 |
от 50 до 1000 |
HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50 |
от 50 до 1500 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров по шкалам Виккерса
Обозначение |
Интервалы измерений твёрдости HV | |||||||||
шкалы |
от 30 |
от |
от |
от |
от |
от |
от |
от |
от |
от |
твёрдости |
до 75 |
75 |
125 |
175 |
225 |
275 |
325 |
375 |
425 |
475 |
до |
до |
до |
до |
до |
до |
до |
до |
до | ||
125 |
175 |
225 |
275 |
325 |
375 |
425 |
475 |
525 | ||
Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | ||||||||||
HV0,001 |
9 |
16 |
20 |
30 |
- |
- |
- | |||
HV0,002 |
9 |
16 |
20 |
30 |
- |
- |
- | |||
HV0,005 |
9 |
16 |
30 |
30 |
- |
- |
- | |||
HV0,01 |
5 |
10 |
15 |
20 |
20 |
27 |
35 | |||
HV0,025 |
4 |
10 |
15 |
20 |
20 |
27 |
35 | |||
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 |
- | |
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 | |
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 | |
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 | |
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 | |
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 | |
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 | |
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | |
HV10, HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | |
HV30, HV50 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
Продолжение таблицы 4
Обозначение |
Интервалы измерений твёрдости HV | ||||||||||
шкалы |
от |
от |
от |
от |
от |
от |
от |
от |
от |
от | |
твёрдости |
525 |
575 |
625 |
675 |
725 |
775 |
825 |
875 |
925 |
1075 | |
до |
до |
до |
до |
до |
до |
до |
до |
до |
до | ||
575 |
625 |
675 |
725 |
775 |
825 |
875 |
925 |
1075 |
1500 | ||
Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | |||||||||||
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- | |
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- | |
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- | |
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 | |
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 | |
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 | |
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 | |
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 | |
HV30, HV50 |
11 |
12 |
13 |
14 |
15 |
16 |
19 |
18 |
20 |
26 |
Примечание - Метрологические характеристики действительны для 5 измерений
Испытательные нагрузки, пределы допустимого отклонения нагрузок и диапазоны измерений твердости по шкалам Бринелля приведены в таблице 5.
Таблица 5 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
Модификация твердомеров |
Шкала Бринелля |
Нагрузка, Н |
Пределы допускаемого отклонения нагрузок, % |
Диапазон измерения твердости, HBW |
Q10A, Q10M, Q10A+, Q30A, Q30M, Q30A+, Q60М, Q60А, Q60А+ |
HBW 1/10 |
98,07 |
±1,0 |
от 32 до 200 |
Q30A, Q30M, Q30A+, Q60М, Q60А, Q60А+ |
HBW 1/30 |
294,2 |
от 95 до 650 | |
Q60М, Q60А, Q60А+ |
HBW 2,5/62,5 |
613 |
от 32 до 218 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 6.
Таблица 6 - Метрологические характеристики твердомеров по шкалам Бринелля
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | ||||||
30 ±20 |
75 ±25 |
125 ±25 |
200 ±50 |
300 ±50 |
400 ±50 |
550 ±100 | |
Пределы допускаемой абсолютной погрешности твердомера, HBW, (±) | |||||||
HBW 1/10; HBW 2,5/62,5 |
1,5 |
3,0 |
4,5 |
7,5 |
- |
- |
- |
HBW 1/30 |
- |
3,0 |
4,5 |
7,5 |
10,5 |
13,5 |
19,5 |
Технические характеристики твердомеров приведены в таблице 7.
Таблица 7 - Технические характеристики твердомеров
Наименование характеристики |
Значение характеристики |
Рабочие условия эксплуатации: -температура окружающего воздуха, °С |
от +18 до +28 |
- относительная влажность окружающего воздуха при температуре 25 °С, % |
от 40 до 70 |
Параметры электропитания: - напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±0,5 |
Габаритные размеры (длинахширинахвысота), мм, не более |
607 х 420 х 832 |
Масса, кг, не более |
68 |
