Номер по Госреестру СИ: 70271-18
70271-18 Манометры, вакуумметры, мановакуумметры показывающие
(Р101, Р901)
Назначение средства измерений:
Манометры, вакуумметры, мановакуумметры показывающие серий Р101, Р901 предназначены для измерений избыточного и вакуумметрического давлений жидкости, газа, пара.
Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие
Рисунок № 1
Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие
Рисунок № 2
Программное обеспечение
отсутствует.Лист № 2 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом и/или на каждое средство измерений.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам, вакуумметрам, мановакуумметрам показывающим серий Р101, Р901
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация изготовителя ITEC S.r.l.
Поверка
Поверкаосуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
-
- манометры грузопоршневые МП, ВПИ 0,6; 6; 60 МПа, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 52189-12);
-
- манометры избыточного давления грузопоршневые МП, ВПИ 6, 60, 250 МПа, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 16026-97);
-
- манометры газовые грузопоршневые МГП, ВПИ: -0,1; 0,1; 1 МПа, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 52506-16);
-
- манометры и вакуумметры деформационные образцовые с условными шкалами типа МО, ВО, ВПИ от минус 0,1 до 60 МПа, КТ 0,15; 0,25 (регистрационный номер в Федеральном информационном фонде 43816-10);
-
- манометры и вакуумметры деформационные образцовые с условными шкалами класса точности 0,4 типа МО, ВО, ВПИ от минус 0,1 до 60 МПа, КТ 0,4 (регистрационный номер в Федеральном информационном фонде 20680-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма или голографической наклейки на средство измерений.
Изготовитель
ITEC S.r.l., Италия
Адрес: Via Cesare Battisti.114/b-28045 Invorio (NO), Italia
Телефон: +39 (0322) 259759
E-mail: info@itec.it
Заявитель
Общество с ограниченной ответственностью «Рустандарт» (ООО «Рустандарт») ИНН 7725731593Адрес: 127254, г. Москва, ул. Руставели, д.14, стр. 6, оф. 31 Юридический адрес: 127322, г. Москва, ул. Милашенкова, д.1, кв. 68 Телефон: 8(495) 610-09-25
E-mail: info@rustandard.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8(495) 544-00-00
E-mail: info@rostest.ru
Принцип действия манометров, вакуумметров, мановакуумметров показывающих серий Р101, Р901 основан на уравновешивании измеряемого давления силой манометрической пружины. Под воздействием измеряемого давления чувствительный элемент деформируется и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы.
Манометры, вакуумметры, мановакуумметры показывающие серий Р101, Р901 изготавливаются в различных исполнениях. Исполнения различаются конструктивными особенностями: материалами корпусных деталей, расположением штуцера (осевое, радиальное), габаритными размерами и массой. Возможно изготовление шкал с различными единицами измерений, допущенными к применению в РФ.
Общий вид манометров, вакуумметров, мановакуумметров показывающих серий Р101, Р901 показан на рисунках 1, 2.

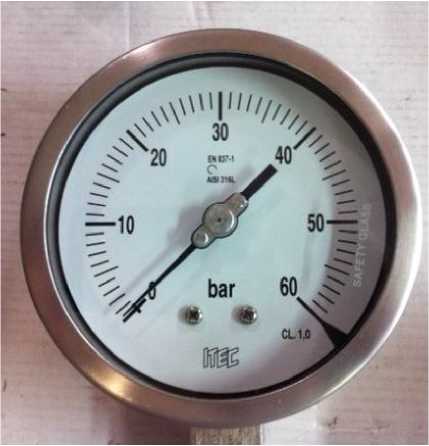

Рисунок 1 - Общий вид манометра
показывающего серии Р101

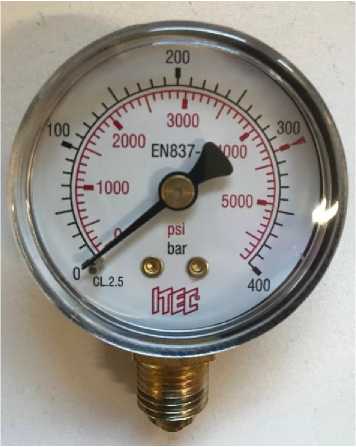

Рисунок 2 - Общий вид манометра показывающего серии Р901
Пломбирование манометров, вакуумметров, мановакуумметров показывающих серий Р101, Р901 не предусмотрено.
Программное обеспечение отсутствует.
Лист № 2 Всего листов 4
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
Р101 |
Р901 | |
Верхние пределы измерений, бар |
от -1 до 1600 |
от -1 до 400 |
Нижние пределы измерений, бар |
-1; 0 |
-1; 0 |
Класс точности |
0,6; 1,0 |
1,6; 2,5 |
Пределы допускаемой приведенной погрешности, % от диапазона измерений |
±0,6; ±1,0 |
±1,6; ±2,5 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20 °С в диапазоне рабочих температур, %/10 °С |
±0,4 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
Р101 |
Р901 | |
Масса, кг, не более -исполнение В0 |
2,100 |
2,060 |
-исполнение В1 |
2,448 |
2,210 |
-исполнение В2 |
1,974 |
- |
-исполнение В3 |
2,433 |
- |
-исполнение R0 |
2,100 |
0,466 |
-исполнение R2 |
- |
0,976 |
-исполнение R3 |
- |
2,270 |
-исполнение L0 |
2,100 |
- |
-исполнение L1 |
2,433 |
- |
-исполнение L2 |
2,310 |
- |
Габаритные размеры (диаметр х глубина), мм, не более | ||
-исполнение В0 |
263х50 |
252х51 |
-исполнение В1 |
263х53 |
249х51 |
-исполнение В2 |
161х48 |
- |
-исполнение В3 |
161х48 |
- |
-исполнение R0 |
161х48 |
98,5х37 |
-исполнение R2 |
- |
155х43 |
-исполнение R3 |
- |
252х51 |
-исполнение L0 |
263х50 |
- |
-исполнение L1 |
263х50 |
- |
-исполнение L2 |
263x50 |
- |
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +65 |
от -30 до +65 |
от -20 до +65 (*) |
- | |
- относительная влажность при +30 °С, %, не более |
95 |
95 |
- атмосферное давление, кПа |
от 85 до 105 |
от 85 до 105 |
Степень защиты по ГОСТ 14254-2015 |
IP 67 |
IP 54 |
Г идрозаполнение |
без заполнения; (*) с заполнением |
без заполнения |
