Сведения о средстве измерений: 70108-17 Преобразователи напряжения измерительные

Номер по Госреестру СИ: 70108-17
70108-17 Преобразователи напряжения измерительные
(L-CARD)

Назначение средства измерений:
Преобразователи напряжения измерительные L-CARD (далее - преобразователи) предназначены для измерений напряжения постоянного и переменного электрического токов, а также для ввода, вывода и обработки аналоговой и цифровой информации в измерительных устройствах и системах на базе персональных компьютеров.

сертификация программного обеспечения

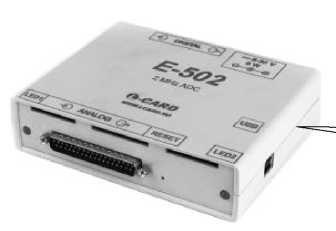

Внешний вид. Преобразователи напряжения измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи напряжения измерительные
Рисунок № 1
Внешний вид. Преобразователи напряжения измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи напряжения измерительные
Рисунок № 2
Внешний вид. Преобразователи напряжения измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи напряжения измерительные
Рисунок № 3
Внешний вид. Преобразователи напряжения измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Преобразователи напряжения измерительные
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 29.12.2027
Номер записи - 161909
ID в реестре СИ - 384309
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

E502-X-U-X, E20-10-D-1-I, E20-10-1, E14-440D, E14-440, E14-140-М-D, E14-140-M-D, E14-140-M, E14-140, исп. M-D, E14-140, E-502-Р-EU-D-1, E-502-Р-EU-D, E-502-X-EU-X, E-502-P-EU-D-I, E-502-P-EU-D-1, E-502-P-EU-D, E-502-E-PU-D, E-502, E 14-140-M,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Л Кард" (ООО "Л Кард")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

  • Полное наименование организации
  • Количество поверок
  • Количество первичных поверок
  • Количество периодических поверок
  • Количество извещений о непригодности в шт.
  • Количество извещений о непригодности в %
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)

Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2173
Выдано извещений - 8
Кол-во периодических поверок - 456
Кол-во средств измерений - 707
Кол-во владельцев - 187
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 368 дн.

Приказы РСТ, где упоминается данный тип СИ

№639 от 2023.03.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)

№1158 от 2023.06.05 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 23 марта 2023 г. № 639 «О внесении изменений в сведения об утвержденных типах средств измерений»

№2835 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (17)

№2559 от 2023.11.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)

№2097 от 2018.10.02 О переоформлении свидетельств об утверждении типа средства измерений № 70108 "Измерители влажности и температуры ИВТМ-7", № 66567 "Измерители-регуляторы ИРТ-4", № 63659 "Газоанализаторы многокомпонентные МАГ-6", № 60865 "Газоанализаторы кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4/Х", № 60353 "Газоанализаторы диоксида углерода ПКУ-4, модификаций ПКУ-4 В, ПКУ-4 Н, ПКУ-4/Х", № 40062/1 "Установки аэродинамические АУ-2", № 39829/2 "Термоанемометры ТТМ-2", № 30186 "Газосигнализаторы ТГС-3", № 69296 "Люксметры ЛМ-12"

№3028 от 2017.12.29 Об утверждении типов средств измерений

№2990 от 2022.11.29 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)

№311 от 2023.02.13 ПРИКАЗ_Об утверждении типов средств измерений (15)

№1247 от 2023.06.16 О внесении изменений в приказ от 2 апреля 2020 г. № 687 "Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30 декабря 2009 г. № 384-ФЗ "Технический регламент о безопасности зданий и сооружений"

№2239 от 2023.10.23 ПРИКАЗ_Об утверждении типов средств измерений (19)

№1112 от 2024.04.27 О внесении изменения в приказ Федерального агентства по техническому регулированию и метрологии от 2 апреля 2020 г. № 687

Наличие аналогов СИ: Преобразователи напряжения измерительные (L-CARD)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Л Кард" (ООО "Л Кард")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
68975-17
23.10.2027
Делители напряжения, ДНЕ-25
Общество с ограниченной ответственностью "Л Кард" (ООО "Л Кард") (РОССИЯ г. Москва)
ОТ
МП
5 лет
70108-17
29.12.2027
Преобразователи напряжения измерительные, L-CARD
Общество с ограниченной ответственностью "Л Кард" (ООО "Л Кард") (РОССИЯ г. Москва)
ОТ
МП
1 год
86864-22
23.09.2027
Системы измерительные вибрационного контроля, L-ViMS
Общество с ограниченной ответственностью "Л Кард" (ООО "Л Кард") (РОССИЯ г. Москва)
ОТ
МП
1 год

Кто поверяет Преобразователи напряжения измерительные (L-CARD)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • Нет модификации
  • L-CARD-E14-140-M-D
  • L-CARD-E-502-X-U-X
  • мод. L-CARD-E14-440D
  • 6 0 5 0 5 0 5
    ФБУ "КУРСКИЙ ЦСМ"
    (RA.RU.311463)
    РСТ
  • L-CARD-E14-440
  • L-CARD-E-502-P-EU-D-I
  • L-CARD-E-502-P-EU-D
  • L-CARD-L-502-P-G-D
  • L-CARD-L502-P-G-D
  • L-CARD-L-502-P-G-D-I
  • 22 2 9 13 0 18 9 9
    ФБУ "ПЕНЗЕНСКИЙ ЦСМ"
    (RA.RU.311246)
    РСТ
  • E14-140-M-D
  • 1 0 1 0 1 0 1
    ООО "Л КАРД"
    (RA.RU.312357)
  • L-CARD-E14-440D
  • L-CARD-E14-440
  • L-CARD-E14-140-М
  • L-CARD-E14-140-М-D
  • L-CARD-L-502-X-G
  • L-CARD-L-502-P-G-D
  • L-CARD-E20-10-D
  • L-CARD-E-502-P-EU-D
  • L-CARD-E-502-P-EU-D-I
  • L-CARD-E-502-X-U-D
  • 1344 143 993 191 2 408 262 146
    АО "ПРИСТ"
    (RA.RU.312058)
  • E14-440
  • 3 0 3 0 3 0 3
    ООО "НМОП"
    (RA.RU.311359)
  • мод. Е-14-440
  • мод.L-CARD-L-502-P-G-D
  • 4 2 0 4 0 3 0 3
    ФБУ "Брянский ЦСМ"
    (RA.RU.311364)
    РСТ
  • L-CARD-E14-140-M-D
  • 2 0 2 0 2 0 2
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • Е-502
  • Е-502-Р-EU-D
  • 2 1 0 2 0 2 0 2
    АО "ГОС МКБ "ВЫМПЕЛ" ИМ. И.И. ТОРОПОВА"
    (РОСС СОБ 3.00231.2014)
  • E14-440D
  • E-502-P-EU-D
  • E14-440
  • 12 1 0 12 0 12 0 12
    ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА"
    (RA.RU.311874)
  • L-CARD, модификация E14-140
  • L-CARD, модификация E14-440
  • E14-440
  • Е14-440
  • L-CARD; модификация E14-140-M
  • L-CARD; модификация Е14-440
  • L-CARD; модификация E14-140
  • 30 5 8 22 0 30 8 22
    ПАО "ЗИП"
    (0676)
  • Е-502
  • 5 0 5 0 5 0 5
    АО "НПО ЭЛЕКТРОМЕХАНИКИ"
    (RA.RU.311321)
  • Е-502-P-EU-D
  • L-CARD-E20-10-D-1
  • 4 1 0 4 1 4 0 4
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • E-502-P-EU-D
  • 4 0 3 0 3 0 3
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • Преобразователь напряжения измерительный L-CARD-E14-440D
  • 4 0 0 0 0 0 0
    ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ
    (RA.RU.320038)
  • мод. E14-440D
  • 1 0 1 0 1 0 1
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • 2 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • L-CARD
  • 1 0 1 1 1 0 1
    АО "ПО "СТРЕЛА"
    (RA.RU.311636)
  • L-CFRD-E-502-X-U-X
  • L-CARD-E-502-X-U-X
  • 3 0 3 0 3 0 3
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Е14-140-М
  • E14-140-M
  • 5 0 4 0 5 0 4
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • E502-X-U-X
  • Е502-X-EU-X
  • 6 2 0 6 0 4 0 4
    ФБУ "ВОРОНЕЖСКИЙ ЦСМ"
    (RA.RU.311467)
    РСТ
  • L-CARD-E14-440-D-I
  • мод. Е14-440-E14-440-D-I
  • 3 1 0 3 0 3 0 3
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • E20-10-D-1-I
  • мод. Е-502-Х-ЕU-Х
  • Е-502-Х-EU-Х
  • L-CARD-E14-440D
  • 7 1 6 0 6 1 5
    ПАО АНПП "ТЕМП-АВИА"
    (RA.RU.311297)
  • E14-440D
  • Е14-440D
  • L-CARD
  • 33 0 24 0 0 0 0
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • E14-140, исп. M-D
  • Е14, мод. Е14-140-М
  • Е14-440
  • Е14-140-М-D
  • L-CARD- Е14-140-М
  • 20 1 0 20 0 2 0 2
    ООО "НПО "РАДАР"
    (РОСС RU.0001.310153)
  • L-CARD-E-502-P-EU-D
  • 1 0 1 0 1 0 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • нет модификации
  • L-CARD E502
  • модификация Е14-440
  • L-CARD E14
  • L-CARD-E14-440D
  • E20-10-D-1-I
  • E-502-Р-EU-D
  • E20-10-1
  • E-502-P-EU-D-1
  • E-502-Р-EU-D-1
  • 63 8 0 57 1 30 0 30
    АО "ММЗ"
    (RA.RU.311607)
  • L-CARD E14-140-M
  • 7 0 6 0 3 0 2
    АО "НПО АВТОМАТИКИ"
    (RA.RU.313111)
  • Нет модификации
  • L-CARD-E-502-X-U-D
  • L-CARD-E-502-P-EU-D-I
  • 9 1 3 6 0 9 3 6
    ООО "ТМС РУС"
    (RA.RU.312318)
  • E14-440D
  • 3 0 2 0 0 0 0
    АО "ВПК "НПО МАШИНОСТРОЕНИЯ"
    (РОСС СОБ 3.00218.2014)
  • Е14-440
  • 21 0 21 0 21 0 21
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)
    РСТ
  • L-CARD-Е-502-P-EU-D
  • 1 0 1 1 1 0 1
    ООО "Л КАРД"
    (RA.RU.312357)
  • L-CARD-E-502
  • L-CARD-E-502-P-EU-D
  • L-CARD-E-502-X-U-X
  • L-CARD- E-502-P-EU-D-I
  • L-CARD-L-502-X-G
  • L-CARD-E14-440
  • L-CARD-E14-140
  • L-CARD-E20-10
  • L-CARD-L-502-P-G-D-I
  • L-CARD-E14-140-М-D
  • 516 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • L-CARD мод. E20-10D
  • 1 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • мод.E-502, исп.P-EU-D
  • мод.E14-440
  • E-502
  • 2 0 2 0 1 0 1
    ООО НПК "ЭТАЛОН-ТЕСТ"
    (RA.RU.311710)
  • Преобразователь напряжения измерительный L-CARD-E14-440
  • 1 0 1 1 0 0 0
    ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ"
    (RA.RU.311465)
    РСТ
  • L-CARD-Е-502-X-U-D
  • 1 0 1 0 1 0 1
    ООО "СЦ "ОРМЕТ"
    (РОСС RU.0001.310249)
  • мод. Е14-440
  • 1 1 0 1 0 1 0 1
    АО "КОНЦЕРН "КАЛАШНИКОВ"
    (RA.RU.312918)
  • E 14-140-M
  • 1 1 0 1 0 1 0 1
    АО "НПК "КБМ"
    (RA.RU.311361)
  • Е14-440D
  • 5 0 5 0 5 0 5
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • L-CARD
  • 1 1 0 1 0 1 0 1
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Е14-440
  • 2 0 2 0 2 0 2
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • E20-10-D-1-I
  • E-502-E-PU-D
  • 2 2 0 2 0 1 0 1
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • мод. Е14-440
  • Е14-440
  • мод. Е14-440D
  • 6 0 6 1 6 0 6
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • L-CARD-E14-440D
  • 1 0 1 0 1 0 1
    АО "РКЦ "ПРОГРЕСС"
    (РОСС RU.001.310411)
  • L-CARD-E-502-P-EU-D-I
  • L-CARD-E-502-X-EU-X
  • 4 0 4 0 4 0 4

    Стоимость поверки Преобразователи напряжения измерительные (L-CARD)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Калининградский ЦСМ
    Калининградская область
    1056 4684
    ФБУ Калининградский ЦСМ
    Калининградская область
    5852 4684
    ФБУ Курский ЦСМ
    Курская область
    249 4684
    ФБУ Курский ЦСМ
    Курская область
    5354 4684
    ФБУ Курский ЦСМ
    Курская область
    5901 4684

    Программное обеспечение

    Программное обеспечение (далее - ПО) состоит из встроенного ПО преобразователей и внешнего ПО, устанавливаемого на персональной компьютер.

    Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик преобразователей.

    Идентификационные данные встроенного ПО приведены в таблице 2.

    Таблица 2 - Идентификационные данные встроенного

    ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Микропрограмма

    Номер версии (идентификационный номер ПО)

    не ниже 0.4

    Цифровой идентификатор ПО

    -

    Внешнее ПО является метрологически значимым и обеспечивает выполнение следующих функций:

    - управление режимами работы преобразователей;

    - вычисление напряжения постоянного электрического тока;

    - вычисление напряжения переменного электрического тока;

    - формирование значений выходных сигналов для воспроизведения напряжения постоянного или переменного электрического тока.

    Вклад внешнего ПО в суммарную погрешность измерений незначителен, так как определяется погрешностью вычислений, являющейся ничтожно малой величиной по сравнению с аппаратной погрешностью преобразователей.

    Идентификационные данные внешнего ПО приведены в таблице 3.

    Таблица 3 - Идентификационные данные внешнего ПО

    Модификация преобразователя

    Идентификационные данные (признаки)

    Значение

    E14-140,

    E14-440

    Идентификационное наименование ПО

    E14 Clock, E14 Metr

    Номер версии (идентификационный номер ПО)

    не ниже 1.0

    Цифровой идентификатор ПО

    -

    E20-10

    Идентификационное наименование ПО

    E2010 Clock,

    E2010 Metr

    Номер версии (идентификационный номер ПО)

    не ниже 1.0

    Цифровой идентификатор ПО

    -

    E-502, L-502

    Идентификационное наименование ПО

    X502 Clock, X502 Metr

    Номер версии (идентификационный номер ПО)

    не ниже 1.0

    Цифровой идентификатор ПО

    -

    Уровень защиты встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на верхнюю крышку корпуса преобразователей модификаций E14-140, E14-440, E20-10, E502 и на титульный лист паспорта преобразователей всех модификаций типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к преобразователям напряжения измерительным L-CARD

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ 14014-91 Приборы и преобразователи измерительные напряжения, тока, сопротивления. Общие технические требования и методы испытаний

    ГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие технические условия

    ДЛИЖ.411618.0080 ТУ Преобразователи напряжения измерительные L-CARD. Технические условия

    Поверка

    Поверка

    осуществляется по документу ДЛИЖ.411618.0080 МП «Преобразователи напряжения измерительные L-CARD. Методика поверки», утвержденному ООО «ИЦРМ» 27.10.2017 г.

    Основные средства поверки:

    - калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде 51160-12);

    - мультиметр 3458A (регистрационный номер в Федеральном информационном фонде 25900-03);

    - генератор сигналов специальной формы АКИП-3407/1А (регистрационный номер в Федеральном информационном фонде 53449-13);

    - частотомер электронно-счетный Ч3-88 (регистрационный номер в Федеральном информационном фонде 35904-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в свидетельство о поверке и (или) в паспорт.


    Изготовитель

    Общество с ограниченной ответственностью «Л Кард» (ООО «Л Кард») ИНН 7730618850
    Адрес: 117105, г. Москва, Варшавское шоссе, д. 5, корп. 4, строение 2 Юридический адрес: 121096, г. Москва, ул. Барклая, дом 5, строение 6, этаж 4, ком. 23К1 Телефон: +7(495) 785-95-25
    E-mail: lcard@lcard.ru
    Web-сайт: www.lcard.ru

    Испытательный центр


    Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)
    Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
    Телефон: +7 (495) 278-02-48
    E-mail: info@ic-rm.ru

    Принцип действия преобразователей основан на аналого-цифровом преобразовании входных сигналов по отношению к внутреннему источнику опорного напряжения. Измерение напряжения электрического тока производится на одном или нескольких измерительных входах (далее - одноканальный или многоканальный режимы работы преобразователей, соответственно) с использованием встроенного коммутатора входных сигналов. Максимальное количество каналов - 4, 16 или 32 в зависимости от модификации и схемы подключения преобразователей. Работа преобразователей осуществляется под управлением персонального компьютера, подключение к которому обеспечивается посредством интерфейса USB, Ethernet или PCI Express в зависимости от модификации и исполнения преобразователей.

    Преобразователи выпускаются в модификациях и исполнениях, которые отличаются максимальной частотой преобразования, наличием цифрового процессора и цифро-аналогового преобразователя, типом интерфейса для связи с персональным компьютером, наличием электрической изоляции сигнальных цепей, диапазоном частот входного сигнала и условиями эксплуатации. Возможные варианты модификаций и исполнений преобразователей приведены в таблице 1.

    Таблица 1 -

    Модификации и исполнения преобразователей

    Модификация

    Исполнение1)

    Максимальная частота преобразований АЦП2), МГц

    Наличие цифрового процессора

    Наличие

    ЦАП3)

    Тип интерфейса

    Наличие гальвано-4) развязки

    E14-140

    M, M-I

    0,2

    Есть

    Нет

    USB

    Нет

    M-D, M-D-I

    0,2

    Есть

    Есть

    USB

    Нет

    E14-440

    базовое, I

    0,4

    Есть

    Нет

    USB

    Нет

    D, D-I

    0,4

    Есть

    Есть

    USB

    Нет

    E20-10

    базовое, I

    10,0

    Нет

    Нет

    USB

    Нет

    й-Р

    10,0

    Нет

    Нет

    USB

    Нет

    D, D-I

    10,0

    Нет

    Есть

    USB

    Нет

    D-1, D-1-I5)

    10,0

    Нет

    Есть

    USB

    Нет

    Продолжение таблицы 1

    Модификация

    Исполнение1)

    Максимальная частота преобразований АЦП2), МГц

    Наличие цифрового процессора

    Наличие

    ЦАП3)

    Тип интерфейса

    Наличие гальвано-

    4) развязки

    E-502

    X-U-X, X-U-X-I

    2,0

    Нет

    Нет

    USB

    Есть

    X-EU-X, X-EU-X-I

    2,0

    Нет

    Нет

    USB и Ethernet

    Есть

    X-U-D, X-U-D-I

    2,0

    Нет

    Есть

    USB

    Есть

    P-EU-D, P-EU-D-I

    2,0

    Есть

    Есть

    USB и Ethernet

    Есть

    L-502

    X-X, X-X-I

    2,0

    Нет

    Нет

    PCI Express

    Нет

    X-X-D, X-X-D-I

    2,0

    Нет

    Есть

    PCI Express

    Нет

    X-G, X-G-I

    2,0

    Нет

    Нет

    PCI Express

    Есть

    X-G-D, X-G-D-I

    2,0

    Нет

    Есть

    PCI Express

    Есть

    P-G, P-G-I

    2,0

    Есть

    Нет

    PCI Express

    Есть

    P-G-D, P-G-D-I

    2,0

    Есть

    Есть

    PCI Express

    Есть

    • 1) Исполнения с буквенным индексом I отличаются от остальных исполнений условиями эксплуатации согласно таблице 17.

    • 2) АЦП - аналого-цифровой преобразователь.

    • 3) ЦАП - двухканальный преобразователь цифрового кода в напряжение электрического тока.

    • 4) Гальваноразвязка - электрическая изоляция между сигнальными цепями с одной стороны и цепями питания, цепями подключения к компьютеру с другой стороны.

    • 5) Исполнения 1, 1-I, D-1, D-1-I модификации E20-10 отличаются от других исполнений данной модификации диапазоном частот входного сигнала согласно таблицам 9, 10.

    Конструктивно преобразователи выполнены на основе печатной платы с электронными компонентами, деталями и разъемами, предназначенными для подключения внешних электрических цепей. В зависимости от модификации, преобразователи выпускаются либо в пластмассовом корпусе, либо в виде платы расширения, предназначенной для установки в персональный компьютер.

    Внешний вид и место пломбирования преобразователей представлены на рисунках 1- 5.

    Внешний вид. Преобразователи напряжения измерительные (L-CARD), http://oei-analitika.ru

    Рисунок 1 - Внешний вид преобразователей модификации E14-140 и место пломбирования от несанкционированного доступа

    Место пломбирования от несанкционированного доступа

    1 /

    Рисунок 2 - Внешний вид преобразователей модификации E14-440 и место пломбирования от несанкционированного доступа

    Внешний вид. Преобразователи напряжения измерительные (L-CARD), http://oei-analitika.ru

    Место

    пломбирования

    от несанкционированного

    доступа

    Рисунок 3 - Внешний вид преобразователей модификации E20-10 и место пломбирования от несанкционированного доступа

    Внешний вид. Преобразователи напряжения измерительные (L-CARD), http://oei-analitika.ru

    Рисунок 4 - Внешний вид преобразователей модификации E-502 и место пломбирования от несанкционированного доступа

    Место пломбирования

    Внешний вид. Преобразователи напряжения измерительные (L-CARD), http://oei-analitika.ru

    Рисунок 5 - Внешний вид преобразователей модификации L-502 (пломбирование не предусмотрено)


    Комплектность преобразователей представлена в таблице 18.

    Таблица 18 - Комплектность преобразователей

    Наименование

    Обозначение

    Количество

    Преобразователь напряжения измерительный L-CARD

    ДЛИЖ.411618.0080

    1 шт.

    Кабель USB A-B 28AWG 24AWG

    1 шт. ’

    Вилка DB-37M с кожухом

    1 шт.1

    Розетка DB-37F с кожухом

    1 шт.2)

    Разъем MDN-9P

    1 шт.3)

    Разъем DJK-10A

    1       4)

    1 шт. ’

    Наименование

    Обозначение

    Количество

    Блок питания (сетевой адаптер)

    -

    1 шт. ’

    Паспорт

    ДЛИЖ.411618.0080 ПС

    1 экз.

    Диск CD-ROM с данными:

    • - руководство по эксплуатации

    • - методика поверки

    • - руководство пользователя

    • - руководство программиста

    • - программное обеспечение

    ДЛИЖ.411618.0080 РЭ

    ДЛИЖ.411618.0080 МП

    1 шт.5)

    Упаковка

    -

    1 шт.

    • 1) Кабель USB и вилка DB-37M с кожухом поставляются только для модификаций E14-1402), E14-440, E20-10, E502.

    • 2) Розетка DB-37F с кожухом поставляется только для модификаций E14-140, E14-4403), E502, L502.

    • 3) Разъем MDN-9P поставляется только для модификации E20-10.

    • 4) Разъем DJK-10A и блок питания (сетевой адаптер) поставляются только для модификаций E20-10 и E502.

    5) Диск CD-ROM с данными поставляется по требованию заказчика.


    Основные метрологические и технические характеристики преобразователей приведены в таблицах 4 - 17.

    Таблица 4 - преобразователей модификации

    E14-140

    Наименование характеристики

    Значение

    Диапазон измерений напряжения постоянного тока, В

    от -10 до +10

    Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока, %, для пределов:

    - 10 и 2,5 В

    ±0,05

    - 0,6 В

    ±0,1

    - 0,15 В

    ±0,5

    Наименование характеристики

    Значение

    Диапазон измерений напряжения переменного тока в диапазоне частот от 0,02 до 99 кГц, В

    от 10-4 до 7

    Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения переменного тока

    согласно

    таблице 5

    Диапазон воспроизведений напряжения постоянного тока 1), В

    от -5 до +5

    Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, %

    ±0,3

    Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, %

    ±0,005

    Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного и переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности

    0,5

    Коэффициент подавления синфазных помех, дБ, не менее

    70

    Входное электрическое сопротивление постоянному току 2), МОм, не менее

    10

    Количество цифровых входов

    16

    Количество цифровых выходов

    16

    Напряжение питания постоянного тока, В

    5±0,25

    Потребляемая мощность, Вт, не более

    2,5

    Габаритные размеры (длина х ширина х высота), мм, не более

    140 х 96 х 30

    Масса, кг, не более

    0,2

    Средний срок службы, лет, не менее

    10

    Средняя наработка на отказ, ч, не менее

    20000

    • 1) Воспроизведение напряжения осуществляется только преобразователями исполнений M-D, M2)-D-I.

    • 2) Входное электрическое сопротивление постоянному току нормируется для одноканального режима работы преобразователей.

    Таблица 5 - Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения переменного тока преобразователями модификации E14-140

    Диапазон частот входного сигнала, кГц

    Частота преобразований АЦП, кГц

    Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности изме1р)ений напряжения переменного тока 1), %, для пределов

    10; 2,5 и 0,6 В

    0,15 В

    от 0,02 до 9/N 2)

    20

    ±0,15

    ±0,5

    от 0,02 до 49/N

    100

    ±1,0

    ±10

    от 0,02 до 99/N

    200

    ±3,0

    -

    • 1) Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения переменного тока нормируются для сигналов, пиковые значения которых не превышают значение установленного предела измерений.

    • 2) N - количество опрашиваемых измерительных каналов.

    Таблица 6 - преобразователей модификации

    E14-440

    Наименование характеристики

    Значение

    Диапазон измерений напряжения постоянного тока, В

    от -10 до +10

    Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока, %, для пределов:

    - 10 и 2,5 В

    ±0,05

    - 0,6 В

    ±0,1

    - 0,15 В

    ±0,5

    Диапазон измерений напряжения переменного тока в диапазоне частот от 0,02 до 199 кГц, В

    от 10-4 до 7

    Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения

    согласно

    переменного тока, %

    таблице 7

    Диапазон воспроизведений напряжения постоянного тока 1), В

    от -5 до +5

    Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, %

    ±0,3

    Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, %

    ±0,005

    Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного и переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности

    0,5

    Коэффициент подавления синфазных помех, дБ, не менее

    70

    Входное электрическое сопротивление постоянному току 2), МОм, не менее

    10

    Количество цифровых входов

    16

    Количество цифровых выходов

    16

    Напряжение питания постоянного тока, В

    5±0,25

    Потребляемая мощность, Вт, не более

    2,5

    Габаритные размеры (длина х ширина х высота), мм, не более

    140х96х30

    Масса, кг, не более

    0,2

    Средний срок службы, лет, не менее

    10

    Средняя наработка на отказ, ч, не менее

    20000

    1) Воспроизведение напряжения постоянного тока осуществляется только

    преобразователями исполнений D, D-I.

    2) Входное электрическое сопротивление постоянному току нормируется для одноканального

    режима работы преобразователей.

    Таблица 7 - Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения переменного тока преобразователями модификации E14-440

    Диапазон частот входного сигнала, кГц

    Частота преобразования АЦП, кГц

    Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности изме1р)ений напряжения переменного тока 1), %, для пределов

    10 В     2,5 В     0,6 В

    0,15 В

    от 0,02 до 9/N 2)

    20

    ±0,15

    ±0,5

    от 0,02 до 49/N

    100

    ±1,0

    ±10

    от 0,02 до 99/N

    200

    ±3,0

    -

    от 0,02 до 199/N

    400

    ±5,0          ±10,0

    -

    • 1) Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения переменного тока нормируются для сигналов, пиковые значения которых не превышают значение установленного предела измерений.

    • 2) N - количество опрашиваемых измерительных каналов.

    Таблица 8 - преобразователей модификации

    E20-10

    Наименование характеристики

    Значение

    Диапазон измерений напряжения постоянного тока, В

    от -3 до +3

    Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока, %, для пределов: 3; 1; 0,3 В

    ±0,25

    Диапазон измерений напряжения переменного тока, В:

    • - в диапазоне частот от 0,01 до 1000 кГц включ.

    • - в диапазоне частот св. 1000 до 4900 кГц 1)

    от 3П0-4 до 2 от 10-3 до 0,7

    Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока, %

    согласно

    таблицам 9, 10

    Диапазон воспроизведений напряжения постоянного тока 2), В

    от -5 до +5

    Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, %

    ±0,3

    Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, %

    ±0,005

    Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного и переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности

    0,5

    Входное электрическое сопротивление постоянному току, МОм

    10±0,5

    Количество цифровых входов

    16

    Количество цифровых выходов

    16

    Напряжение питания постоянного тока, В

    от 8 до 40

    Потребляемая мощность, Вт, не более

    4,5

    Габаритные размеры (длина х ширина х высота), мм, не более

    142x132x40

    Масса, кг, не более

    0,3

    Средний срок службы, лет, не менее

    10

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч, не менее

    20000

    1) Измерение напряжения переменного тока в диапазоне частот свыше 1000 кГц осуществляется только преобразователями исполнений 1, 1-I, D-1, D-1-I.

    2) Воспроизведение напряжения постоянного тока осуществляется только преобразователями исполнений D, D-I, D-1, D-1-I.

    Таблица 9 - Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока преобразователями модификации E20-10 исполнений 1, 1-I, D-1, D-1-I

    Диапазон частот входного сигнала, кГц

    Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока 1), %

    от 0,01 до 20 включ.

    ± [0,2 + 0,02 ( XAC   1)]2)3)

    X

    св. 20 до 300 включ.

    ± [2 + 0,03 (Х^ -1)]

    X

    св. 300 до 1000 включ.

    ± [3 + 0,05 (—4C -1)]

    X

    св. 1000 до 2000 включ. 4)

    ± [5 + 0,1 ((XAC -1)]

    X

    св. 2000 до 4900 4)

    ± [30 + 0,3 (—4C -1)]

    X

    • 1) Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока нормируются для сигналов, пиковые значения которых не превышают значение установленного предела измерений.

    • 2)                                                                        X К

    7 XAC - предел измерений напряжения переменного тока, XAC = -j=-, где XK -значение установленного предела измерений напряжения электрического тока.

    3) X - значение измеряемого напряжения переменного тока.

    4) Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока в диапазонах частот входного сигнала свыше 1000 кГц нормируются только для предела измерения 1 В в одноканальном режиме работы преобразователей.

    Таблица 10 - Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока преобразователями модификации E20-10 всех исполнений, кроме 1, 1-I, D-1,

    D-1-I

    Диапазон частот входного сигнала, кГц

    Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока 1), %

    от 0,01 до 20 включ.

    ± [0,2 + 0,02 ( XAC   1)]2)3)

    X

    св. 20 до 300 включ.

    ± [2 + 0,03 (-1)]

    X

    св. 300 до 500 включ.

    ± [3 + 0,05 (4^ -1)]

    X

    Диапазон частот входного сигнала, кГц

    Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока 1), %

    св. 500 до 1000

    ± [15 + 0,1 •       -1)]

    X

    • 1) Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока нормируются для сигналов, пиковые значения которых не превышают значение установленного предела измерений.

    • 2)  Xac  -  предел  измерений  напряжения  переменного  тока,  XAC = X=,

    где XK - значение установленного предела измерений напряжения электрического тока.

    • 3) X - значение измеряемого напряжения переменного тока.

    Таблица 11 - преобразователей модификации

    E-502

    Наименование характеристики

    Значение

    Диапазон измерений напряжения постоянного тока, В

    от -10 до +10

    Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока 1), %, для пределов:

    - 10; 5 и 2 В

    ±0,05

    - 1 В

    ±0,07

    - 0,5 В

    ±0,1

    - 0,2 В

    ±0,2

    Диапазон измерений напряжения переменного тока в диапазоне частот от 0,01 до 999 кГц, В

    от 240-4 до 7

    Пределы допускаемой относительной основной погрешности

    согласно

    измерений напряжения переменного тока, %

    таблице 12

    Диапазон воспроизведений напряжения постоянного тока 2), В

    от -5 до +5

    Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, %

    ±0,1

    Диапазон воспроизведений напряжения переменного тока в диапазоне частот от 0,01 до 100 кГц, В

    от 10-3 до 3,5

    Пределы допускаемой относительной основной погрешности

    согласно

    воспроизведений напряжения переменного тока, %

    таблице 13

    Диапазон воспроизведений частоты переменного тока, кГц

    от 0,01 до 100

    Пределы допускаемой относительной основной погрешности воспроизведений частоты переменного тока, %

    ±0,005

    Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, %

    ±0,005

    Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного и переменного тока, воспроизведений напряжения постоянного и переменного тока, частоты переменного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности

    0,5

    Коэффициент подавления синфазных помех, дБ, не менее

    70

    Наименование характеристики

    Значение

    Входное электрическое сопротивление постоянному току 3), МОм, не менее

    20

    Количество цифровых входов

    17

    Количество цифровых выходов

    16

    Напряжение питания постоянного тока, В

    от 8 до 30

    Потребляемая мощность, Вт, не более

    6

    Габаритные размеры (длина х ширина х высота), мм, не более

    142x117x40

    Масса, кг, не более

    0,3

    Средний срок службы, лет, не менее

    10

    Средняя наработка на отказ, ч, не менее

    20000

    • 1) Пределы допускаемой приведенной (к верхней границе диапазона измерений) основной погрешности измерений напряжения постоянного тока нормируются в режиме работы преобразователей с усреднением, при коэффициенте усреднения 100 (частота опроса АЦП 20 кГц).

    • 2)  Воспроизведение напряжения постоянного тока осуществляется только преобразователями исполнений X-U-D, X-U-D-I, P-EU-D, P-EU-D-I.

    • 3) Входное электрическое сопротивление постоянному току нормируется для одноканального режима работы преобразователей.

    Таблица 12 - Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока преобразователями модификации E-502

    Диапазон частот входного сигнала 1), кГц

    Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока 2), %

    от 0,01 до 50 включ.

    ± [0,15 + 0,02 ( Хлс 1)] 3)4)

    X

    св. 50 до 100 включ.

    ± [0,3 + 0,02 (-1)]

    X

    св. 100 до 300 включ.

    ± [1 + 0,03 (Хс -1)]

    X

    св. 300 до 999

    ± [5 + 0,05 (      -1)]

    X

    • 1) В многоканальном режиме работы преобразователей диапазон частот входного сигнала ограничен значением 999/N кГц, где N - количество опрашиваемых измерительных каналов.

    • 2) Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока нормируются в дифференциальной схеме подключения преобразователей при частоте преобразований АЦП 2000 кГц, для сигналов, пиковые значения которых не превышают значение установленного предела измерений.

    • 3) Xac - предел измерений напряжения переменного тока, XAC =    ,

    где XK - значение установленного предела измерений напряжения электрического тока.

    • 4) X - значение измеряемого напряжения переменного тока.

    Таблица 13 - Пределы допускаемой относительной основной погрешности воспроизведений напряжения переменного тока преобразователями модификации E-502 (только для исполнений

    X-U-D, X-U-D-I, P-EU-D, P-EU-D-I)

    Частота выходного напряжения, кГц

    Пределы допускаемой относительной основной погрешности воспроизведений напряжения переменного тока,%

    от 0,01 до 5 включ.

    ± [0,15 + 0,02 (XAC   1)] ц 2)

    X

    св. 5 до 15 включ.

    ± [0,5 + 0,05 (-1)]

    X

    св. 15 до 50 включ.

    ± [3,0 + 0,1 (^ -1)]

    X

    св. 50 до 100

    ± [15,0 + 0,3 •       -1)]

    X

    • 1) Хас - конечное значение диапазона воспроизведений напряжения переменного тока, Хас = 3,5 В.

    • 2) X - значение воспроизводимого напряжения переменного тока.

    Таблица 14 - преобразователей модификации

    L-502

    Наименование характеристики

    Значение

    Диапазон измерений напряжения постоянного тока, В

    от -10 до +10

    Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока 1), %, для пределов:

    - 10; 5 и 2 В

    ±0,05

    - 1 В

    ±0,07

    - 0,5 В

    ±0,1

    - 0,2 В

    ±0,2

    Диапазон измерений напряжения переменного тока в диапазоне частот от 0,01 до 999 кГц, В

    от 240-4 до 7

    Пределы допускаемой относительной основной погрешности

    согласно

    измерений напряжения переменного тока, %

    таблице 15

    Диапазон воспроизведений напряжения постоянного тока 2), В

    от -5 до +5

    Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, %

    ±0,3

    Диапазон воспроизведений напряжения переменного тока в диапазоне частот от 0,01 до 300 кГц, В

    от 10-3 до 3,5

    Пределы допускаемой относительной основной погрешности

    согласно

    воспроизведений напряжения переменного тока, %

    таблице 16

    Диапазон воспроизведений частоты переменного тока, кГц

    от 0,01 до 300

    Пределы допускаемой относительной основной погрешности воспроизведений частоты переменного тока, %

    ±0,005

    Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, %

    ±0,005

    Наименование характеристики

    Значение

    Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного и переменного тока, воспроизведений напряжения постоянного и переменного тока, частоты переменного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности

    0,5

    Коэффициент подавления синфазных помех, дБ, не менее

    70

    Входное электрическое сопротивление постоянному току 3), МОм, не менее

    20

    Количество цифровых входов

    18

    Количество цифровых выходов

    16

    Габаритные размеры (длина х ширина х высота), мм, не более

    150x122x22

    Масса, кг, не более

    0,15

    Средний срок службы, лет, не менее

    10

    Средняя наработка на отказ, ч, не менее

    20000

    • 1) Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока нормируются в режиме работы преобразователей с усреднением, при коэффициенте усреднения 100.

    • 2)  Воспроизведение напряжения постоянного тока осуществляется только преобразователями исполнений X-X-D, X-X-D-I, X-G-D, X-G-D-I, P-G-D, P-G-D-I.

    • 3) Входное электрическое сопротивление постоянному току нормируется для одноканального режима работы преобразователей.

    Таблица 15 - Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока преобразователями модификации L-502

    Диапазон частот входного сигнала 1), кГц

    Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока 2), %

    от 0,01 до 50 включ.

    ± [0,15 + 0,02 ( Хлс 1)] 3)4)

    X

    св. 50 до 100 включ.

    ± [0,3 + 0,02 (-1)]

    X

    св. 100 до 300 включ.

    ± [1 + 0,03 (-1)]

    X

    св. 300 до 999

    ± [5 + 0,05 •       -1)]

    X

    • 1) В многоканальном режиме работы преобразователей диапазон частот входного сигнала ограничен значением 999/N кГц, где N - количество опрашиваемых измерительных каналов.

    • 2) Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока нормируются в дифференциальной схеме подключения преобразователей при частоте преобразований АЦП 2000 кГц, для сигналов, пиковые значения которых не превышают значение установленного предела измерений.

    • 3)                                                                        X К

    7 XAC - предел измерений напряжения переменного тока, XAC      , где XK -

    значение установленного предела измерений напряжения электрического тока.

    • 4) X - значение измеряемого напряжения переменного тока.

    Таблица 16 - Пределы допускаемой относительной основной погрешности воспроизведений напряжения переменного тока преобразователями модификации L-502 (только для исполнений

    X-X-D, X-X-D-I, X-G-D, X-G-]

    D-I, P-G-D, P-G-D-I)

    Частота выходного напряжения, кГц

    Пределы допускаемой относительной основной погрешности воспроизведений напряжения переменного тока, %

    от 0,01 до 50 включ.

    ± [0,15 + 0,02 (XAC   1)] ц 2)

    X

    св. 50 до 100

    ± [0,5 + 0,02 &X- -1)]

    X

    • 1) Хас - конечное значение диапазона воспроизведений напряжения переменного тока, Хас = 3,5 В.

    • 2) X - значение воспроизводимого напряжения переменного тока.

    Таблица 17 - Технические характеристики преобразователей

    Наименование характеристики

    Значение

    Нормальные условия измерений:

    - температура окружающей среды, °С

    20±5

    - относительная влажность, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84 до 106

    Рабочие условия измерений (для всех исполнений, кроме исполнений с буквенным индексом I):

    - температура окружающей среды, °С

    от +5 до +55

    - относительная влажность при температуре окружающей среды 25 °С, %, не более

    90

    - атмосферное давление, кПа

    от 70 до 106,7

    Рабочие условия измерений (для исполнений с буквенным индексом I):

    - температура окружающей среды, °С

    от -40 до +60

    - относительная влажность при температуре окружающей среды 30 °С, %, не более

    90

    - атмосферное давление, кПа

    от 70 до 106,7
