Номер по Госреестру СИ: 70088-17
70088-17 Датчики температуры
(ДТ-П100-М8)
Назначение средства измерений:
Датчики температуры ДТ-П100-М8 (далее - датчики) предназначены для измерений температуры различных сред.
Внешний вид.
Датчики температуры
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосят на титульный лист эксплуатационной документации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам температуры ДТ-П100-М8
ГОСТ 8.558 - 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Технические условия СПАН.405211.002 ТУ
Поверка
Поверкаосуществляется по документу СПАН.405211.002 МП «Датчики температуры ДТ-П100-М8.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 сентября 2017 г. Основные средства поверки:
-
- термометр сопротивления платиновый эталонный ЭТС 100 3-го разряда, регистрационный номер в Федеральном информационном фонде средств измерений № 19916-10;
-
- преобразователь сигналов ТС и ТП «Теркон», регистрационный номер в Федеральном информационном фонде средств измерений № 23245-08;
- камера климатическая, диапазон поддержания температуры от 0 до +100 °С, отклонение от заданного значения температуры 0,5 °С, нестабильность поддержания ±1 °С;
- мегомметр Е6-24/1, регистрационный номер в Федеральном информационном фонде средств измерений № 47135-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке, паспорт и /или на датчик.
Изготовитель
Акционерное общество «Научно-производственное объединение «СПАРК» (АО «НПО«СПАРК»)
ИНН 7810481471
Адрес: 196210, г. Санкт-Петербург, ул. Пилотов, д. 12
Телефон: +7 (812) 704 16 44
Факс: +7 (812) 334 49 60
Е-mail: info@sparc-npo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Web-сайт: info@vniim.ru
Принцип действия датчиков основан на свойстве платины изменять электрическое сопротивление с изменением температуры.
Конструктивно изделие состоит из корпуса и помещенного внутри него миниатюрного датчика температуры HEL-705-T-1-12-C1 ф. Honeywell International. Чувствительным элементом датчика температуры HEL-705-T-1-12-C1 является платина. Чувствительный элемент меняет свое сопротивление пропорционально изменению температуры. На корпусе расположен соединительный разъем для подключения удлинительного кабеля. Маркировка, содержащая наименование изделия и серийный номер, нанесена на корпус изделия методом лазерной гравировки.

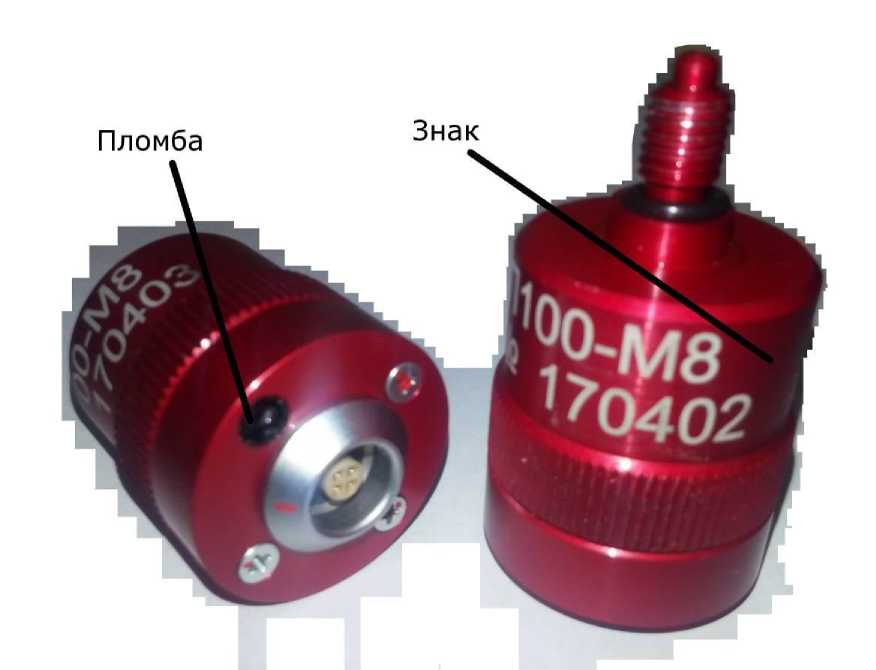

Общий вид датчика и места для нанесения пломбы для защиты от несанкционированного доступа и знака поверки приведены на рисунке 1.
Пломба
\
Рисунок 1 - Общий вид датчика
Таблица 3 - Комплектность датчика
Наименование |
Обозначение |
Количество |
Датчик температуры ДТ-П100-М8 |
СПАН.405211.001 |
1 шт. |
Жгут соединительный |
СПАН.685691.057 |
1 шт. |
Упаковочный кейс |
К-805 |
1 шт. |
Модуль интерфейсный для проведения поверки |
VIP-2/SC/HD15SUB/F |
1 шт. |
Паспорт |
СПАН.405211.002 ПС |
1 экз. |
Руководство по эксплуатации |
СПАН.405211.002 РЭ |
1 экз. |
Методика поверки |
СПАН.405211.002 МП |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Диапазон измерений температуры, °С |
от 0 до +100 |
Тип первичного преобразователя |
Pt100 а=0,00385 °С-1 по ГОСТ 6651-2009 |
Номинальное сопротивление при 0 °С, Ом |
100±0,12 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,3+0,005-ltl) |
Рекомендуемый измерительный ток, мА |
1 |
Примечание: t- текущее значение температуры, °С |
Таблица 2 - Общие технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более диаметр х длина |
32 х 60 |
Масса, кг, не более |
0,08 |
Схема подключения |
4-х проводная |
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С |
от 0 до +100 |
- относительная влажность окружающего воздуха при температуре +25 °С, % |
до 98 (без конденсации) |
- диапазон атмосферного давления, кПа |
от 86,6 до 106,7 |
Средний срок службы, лет |
15 |
Средняя наработка на отказ, ч |
20000 |
