Номер по Госреестру СИ: 70017-17
70017-17 Резервуары стальные горизонтальные цилиндрические
(РГС-6,3, РГС-8, РГС-8,4, РГС-10, РГС-12,5, РГС-25, РГС-40, РГС-50, РГС-63, РГС-100, РГС-200)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-6,3, РГС-8, РГС-8,4, РГС-10, РГС-12,5, РГС-25, РГС-40, РГС-50, РГС-63, РГС-100, РГС-200 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3

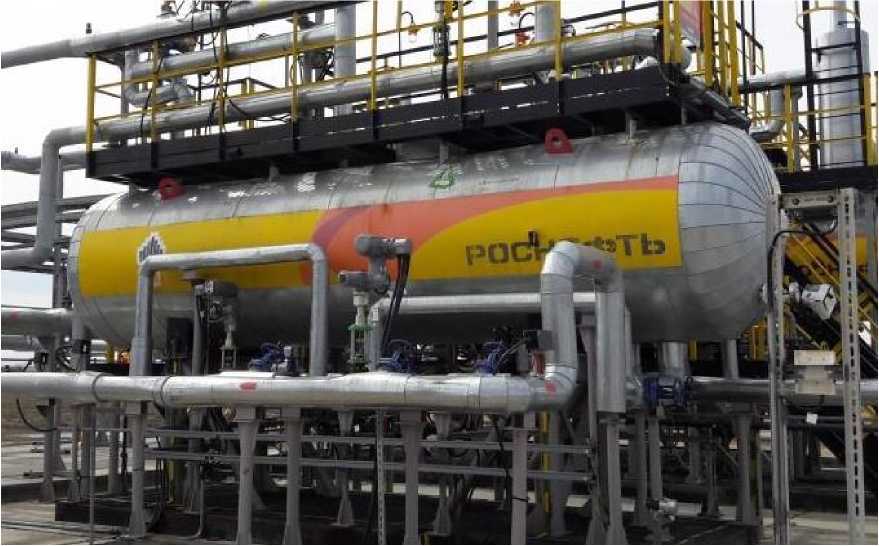

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 7

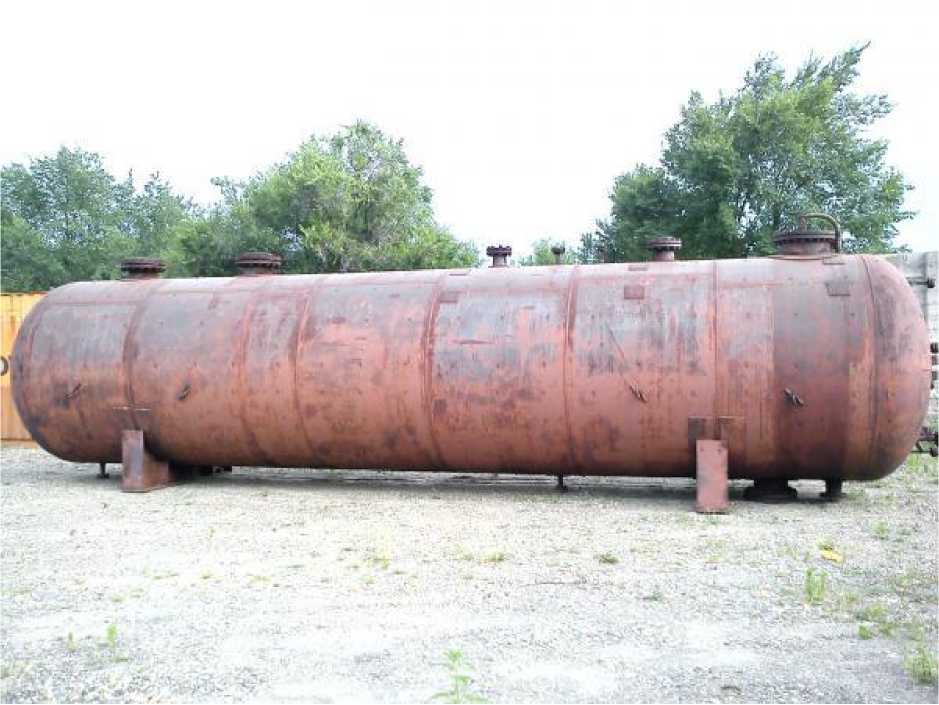

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 8
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 9

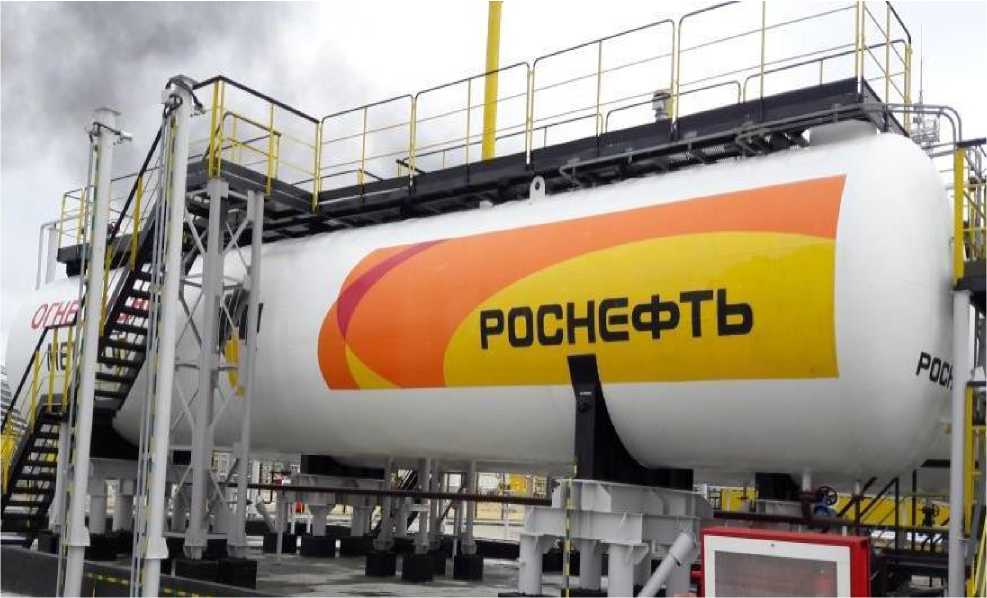

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 10
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийМИ 3249-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в горизонтальных резервуарах». Свидетельство об аттестации методики измерений № 23307-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06688.
МИ 3242-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в горизонтальных резервуарах». Свидетельство об аттестации методики измерений № 23207-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06687.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-6,3, РГС-8, РГС-8,4, РГС-10, РГС-12,5, РГС-25, РГС-40, РГС-50, РГС-63, РГС-100, РГС-200ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 м по ГОСТ 7502-98;
-
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 м по ГОСТ 7502-98;
-
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
-
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);
-
- термометр ртутный стеклянный лабораторный ТЛ-6М (регистрационный № 298-92);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Акционерное общество «РОСПАН ИНТЕРНЕШНЛ»(АО «РОСПАН ИНТЕРНЕШНЛ»)
ИНН 7727004530
Адрес: 629300, Российская Федерация, Тюменская область, Ямало-Ненецкий автономный округ, г. Новый Уренгой, ул. Геологоразведчиков, д. 16 В
Телефон: +7 (3494) 24-35-10, факс: +7 (3494) 24-33-11
E-mail: cdo-rospan@rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания»(ООО ИК «СИБИНТЕК»)
Адрес: 117152, Российская Федерация, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные горизонтальные цилиндрические РГС-6,3, РГС-8, РГС-8,4, РГС-10, РГС-12,5, РГС-25, РГС-40, РГС-50, РГС-63, РГС-100, РГС-200 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-6,3 № МНГК-00.952, РГС-8 №№ 132, 1233, 1236, РГС-8,4 № 494, РГС-12,5 №№ МНГК-00.955, 1235, РГС-25 №№ 8611, 8612, 8613, 8614, МНГК-00.956, РГС-40 № 0856, РГС-50 №№ БХМ 10248, БХМ 10249, 1, 2, 3, 4, 5, 6, 7, 8, РГС-63 № 1, РГС-100 №№ 0854, 0855, 0857, 0858 расположены: Тюменская область, Ямало-Ненецкий автономный округ, Пуровский район, в 38 км на северо-восток от микрорайона Коротчаево г. Новый Уренгой, АО «РОСПАН ИНТЕРНЕШНЛ» УПН Валанжин.
Резервуары стальные горизонтальные цилиндрические РГС-10 № 1266,
РГС-12,5 № 70-146, РГС-25 №№ 1, 2, РГС-40 № 109 (710921) РГС-50 №№ Е-1 (235-108), Е-2 (225-158) расположены: Тюменская обл., Ямало-Ненецкий автономный округ, Пуровский район, в 23 км к северо-востоку от г. Новый Уренгой АО «РОСПАН ИНТЕРНЕШНЛ» Восточно-Уренгойский лицензионный участок.
Резервуары стальные горизонтальные цилиндрические РГС-10 № 1754,
РГС-25 №№ 1 (70-144/1), 2 (70-144/2), РГС-50 №№ 2163-1, 2163-2, 2 (934217), 1 (934218), УР-18, УР-19, РГС-100 №№ 1801-1, 1801-2, РГС-200 №№ 2154-1, 2154-2 расположены: Тюменская обл., Ямало-Ненецкий автономный округ, Пуровский район, в 26 км к юго-востоку от г. Новый Уренгой АО «РОСПАН ИНТЕРНЕШНЛ» Ново-Уренгойский лицензионный участок.
Резервуары стальные горизонтальные цилиндрические РГС-50 №№ 1/1, 2/2
расположены: Тюменская область, Ямало-Ненецкий автономный округ, Пуровский район, в 12 км на юго-восток от г. Новый Уренгой, АО «РОСПАН ИНТЕРНЕШНЛ» база производственного обеспечения.
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-6,3, РГС-8, РГС-8,4, РГС-10, РГС-12,5, РГС-25, РГС-40, РГС-50, РГС-63, РГС-100, РГС-200 представлен на рисунке 1 - 10.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-6,3, РГС-8, РГС-8,4, РГС-10, РГС-12,5, РГС-25, РГС-40, РГС-50, РГС-63, РГС-100, РГС-200 не предусмотрено.
Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического
РГС-6,3
Рисунок 3 - Общий вид резервуара стального горизонтального цилиндрического
РГС-10
Рисунок 5 - Общий вид резервуара стального горизонтального цилиндрического
РГС-25
Рисунок 7 - Общий вид резервуара стального горизонтального цилиндрического
РГС-50
Рисунок 9 - Общий вид резервуара стального горизонтального цилиндрического
РГС-100
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар стальной горизонтальный цилиндрический |
РГС-6,3 |
1 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-8 |
3 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-8,4 |
1 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-10 |
2 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-12,5 |
3 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-25 |
9 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-40 |
2 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-50 |
20 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-63 |
1 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-100 |
6 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-200 |
2 шт. |
Паспорт |
- |
50 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость РГС-6,3, м3 |
6,3 |
Номинальная вместимость РГС-8, м3 |
8 |
Номинальная вместимость РГС-8,4, м3 |
8,4 |
Номинальная вместимость РГС-10, м3 |
10 |
Номинальная вместимость РГС-12,5, м3 |
12,5 |
Номинальная вместимость РГС-25, м3 |
25 |
Номинальная вместимость РГС-40, м3 |
40 |
Номинальная вместимость РГС-50, м3 |
50 |
Номинальная вместимость РГС-63, м3 |
63 |
Номинальная вместимость РГС-10, м3 |
100 |
Номинальная вместимость РГС-200, м3 |
200 |
Пределы допускаемой относительной погрешности вместимости резервуара, % |
±0,25 |
Средний срок службы, лет |
20 |
Условия эксплуатации: о
|
от -50 до +50 от 84,0 до 106,7 |
Таблица 2 - Основные технические характеристики
Наименование, номер резервуара |
Внутренний диаметр, мм, не более |
Длина цилиндрической | |
части, |
мм, не более | ||
Российская Федерация, Тюме Пуровский район, в 38 км на север АО «РОСПА |
нская область, Ямало-Ненецкий автономный округ, о-восток от микрорайона Коротчаево г. Новый Уренгой, Н ИНТЕРНЕШНЛ» УПН Валанжин | ||
РГС-6,3 № МНГК-00.952 |
1599 |
4955 | |
РГС-8 № 132 |
1995 |
2354 | |
РГС-8 № 1233 |
1993 |
2314 | |
РГС-8 № 1236 |
1993 |
2298 | |
РГС-8,4 № 494 |
1996 |
2334 | |
РГС-12,5 № МНГК-00.955 |
1599 |
6797 | |
РГС-12,5 № 1235 |
1994 |
3711 | |
РГС-25 № 8611 |
2714 |
4802 | |
РГС-25 № 8612 |
2716 |
4797 | |
РГС-25 № 8613 |
2709 |
4797 | |
РГС-25 № 8614 |
2711 |
4796 | |
РГС-25 № МНГК-00.956 |
1998 |
8006 | |
РГС-40 № 0856 |
2396 |
8362 | |
РГС-50 № БХМ 10248 |
2399 |
9708 | |
РГС-50 № БХМ 10249 |
2400 |
9691 | |
РГС-50 № 1 |
2393 |
9706 | |
РГС-50 № 2 |
2394 |
9721 | |
РГС-50 № 3 |
2401 |
9712 | |
РГС-50 № 4 |
2397 |
9710 | |
РГС-50 № 5 |
2394 |
9719 |
Наименование, номер резервуара |
Внутренний диаметр, мм, не более |
Длина цилиндрической части, мм, не более |
РГС-50 № 6 |
2400 |
9709 |
РГС-50 № 7 |
2395 |
9713 |
РГС-50 № 8 |
2397 |
9717 |
РГС-63 № 1 |
2999 |
8388 |
РГС-100 № 0854 |
3232 |
11795 |
РГС-100 № 0855 |
3237 |
11807 |
РГС-100 № 0857 |
3235 |
11725 |
РГС-100 № 0858 |
3233 |
11806 |
Российская Федерация, Тюменская область, Ямало-Ненецкий автономный округ, Пуровский район, в 23 км к северо-востоку от г. Новый Уренгой АО «РОСПАН ИНТЕРНЕШНЛ» Восточно-Уренгойский лицензионный участок | ||
РГС-10 № 1266 |
2192 |
2713 |
РГС-12,5 № 70-146 |
1999 |
3780 |
РГС-25 № 1 |
2757 |
4260 |
РГС-25 № 2 |
2760 |
4265 |
РГС-40 № 109 (710921) |
2399 |
8403 |
РГС-50 № Е-1 (235-108) |
2407 |
10044 |
РГС-50 № Е-2 (225-158) |
2405 |
9984 |
Российская Федерация, Тюменская область, Ямало-Ненецкий автономный округ, Пуровский район, 26 км к юго-востоку от г. Новый Уренгой АО «РОСПАН ИНТЕРНЕШНЛ» Ново-Уренгойский лицензионный участок | ||
РГС-10 № 1754 |
2196 |
2902 |
РГС-25 № 1 (70-144/1) |
2757 |
4271 |
РГС-25 № 2 (70-144/2) |
2759 |
4280 |
РГС-50 № 2163-1 |
2763 |
8267 |
РГС-50 № 2163-2 |
2768 |
8271 |
РГС-50 № 2 (934217) |
2758 |
9086 |
РГС-50 № 1 (934218) |
2756 |
9084 |
РГС-50 № УР-18 |
2736 |
9045 |
РГС-50 № УР-19 |
2736 |
9037 |
РГС-100 № 1801-1 |
3000 |
13800 |
РГС-100 № 1801-2 |
2999 |
13788 |
РГС-200 № 2154-1 |
3346 |
19858 |
РГС-200 № 2154-2 |
3377 |
19845 |
Российская Федерация, Тюменская область, Ямало-Ненецкий автономный округ, Пуровский район, в 12 км на юго-восток от г. Новый Уренгой, АО «РОСПАН ИНТЕРНЕШНЛ» база производственного обеспечения | ||
РГС-50 № 1/1 |
2399 |
10075 |
РГС-50 № 2/2 |
2388 |
10035 |
Средний срок службы, лет |
20 | |
Условия эксплуатации: о
|
от -50 до +50 от 84,0 до 106,7 |
