Номер по Госреестру СИ: 69939-17
69939-17 Источники напряжения постоянного тока
(Б5−90)
Назначение средства измерений:
Источники напряжения постоянного тока Б5-90 (далее источник) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники напряжения постоянного тока
Рисунок № 1
Внешний вид.
Источники напряжения постоянного тока
Рисунок № 2
Внешний вид.
Источники напряжения постоянного тока
Рисунок № 3
Внешний вид.
Источники напряжения постоянного тока
Рисунок № 4
Внешний вид.
Источники напряжения постоянного тока
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.12.2027
Номер записи - 161717
ID в реестре СИ - 384117
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Нет данных, Б5−90, Б5-90,
Производитель
Изготовитель - Общество с ограниченной ответственностью "РИП-Импульс" (ООО "РИП-Импульс")
Страна - РОССИЯ
Населенный пункт - г. Краснодар
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 11
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 359 дн.
Приказы РСТ, где упоминается данный тип СИ
№2699 от 2022.10.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (3)
№2796 от 2017.12.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Источники напряжения постоянного тока (Б5−90)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "РИП-Импульс" (ООО "РИП-Импульс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69939-17 12.12.2027 |
Источники напряжения постоянного тока, Б5−90 Общество с ограниченной ответственностью "РИП-Импульс" (ООО "РИП-Импульс") (РОССИЯ г. Краснодар) |
ОТ МП |
1 год |
Кто поверяет Источники напряжения постоянного тока (Б5−90)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО «НИИ ТП» (RA.RU.312448) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 1 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 3 | 0 | 6 | 0 | 3 | 0 | 3 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 10 | 5 | 5 | 0 | 10 | 5 | 5 | ||
| АО "Концерн "НПО "Аврора" (РОСС СОБ 3.00279.2014) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Источники напряжения постоянного тока (Б5−90)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
1919 | 1919 |
Программное обеспечение
Программное обеспечение (ПО) источника имеет разделение на метрологически не значимую и метрологически значимую части.
Метрологически не значимая часть ПО поставляется в комплекте с источником на компакт - диске, служит сервисной функцией для использования источника при эксплуатации и позволяет осуществлять дистанционное управление источником как с помощью персональных компьютеров, так и в составе измерительных систем и технологического оборудования.
В состав метрологически значимой части входит программное обеспечение микроконтроллера (ПО контроллера), которое записывается в память программ микроконтроллера на этапе производства и его изменение при эксплуатации невозможно без нарушения целостности пломб (вскрытия прибора). Доступ к изменению ПО контроллера через внешние интерфейсы исключен, так как осуществляется только через находящийся внутри источника интерфейс посредством специального разъема и аппаратного ключа.
Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует высокому уровню защиты по Р 50.2.077-2014.
Идентификационные данные ПО контроллера приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
ПО контроллера |
|
Indicator.hex | |
|
Номер версии (идентификационный номер) ПО |
04.00 |
|
Цифровой идентификатор ПО |
Не предусмотрен, ввиду отсутствия доступа к ПО контроллера |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосят на переднюю панель источника методом графического изображения современными средствами печати, на титульный лист формуляра - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 2.3 «Порядок работы», раздела 2 «Использование по назначению» ИСМК.436237.003 РЭ «Источник напряжения постоянного тока Б5-90. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ИСМК.436237.003 ТУ Источник напряжения постоянного тока Б5-90. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «РИП-Импульс» (ООО «РИП-Импульс») ИНН 2311116971Адрес: Россия, 350072, г. Краснодар, ул. Московская, д. 5
Тел.: (861) 252-32-12, факс 252-11-31.
Web-сайт: www.comimpuls.com
Е-mail: rip_impulse@mail.ru.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае и Республике Адыгея» (ФБУ «Краснодарский ЦСМ»)ИНН 2309000994
Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а
Телефон (факс): (861)233-76-50, (861) (233-85-86)
Web-сайт: www.krasnodarcsm.ru
E-mail: info@ krasnodarcsm.ru
Принцип действия источника заключается в преобразовании напряжения питающей сети переменного тока в стабилизированное напряжение постоянного тока, которое в дальнейшем преобразуется в выходное напряжение (ток) с требуемыми параметрами. Преобразование напряжения питающей сети переменного тока в стабилизированное напряжение постоянного тока осуществляется с использованием входного фильтра, выпрямителя и активного корректора коэффициента мощности. Стабилизированное напряжение постоянного тока преобразуется в выходное напряжение (ток) с помощью регулируемого преобразователя и регулятора- стабилизатора напряжения (тока).
Выходные параметры можно устанавливать в ручном режиме с помощью органов управления (кнопок) и дистанционно посредством внешнего интерфейса. Напряжение постоянного тока подается на выходные клеммы. Значения выходного напряжения и тока измеряются микропроцессорной схемой управления и в цифровом виде выводятся на индикаторы, расположенные на передней панели. Система терморегуляции контролирует температуру внутренних компонентов источника и обеспечивает их охлаждение.
Источник позволяет задавать дискретно-изменяющиеся и линейно-изменяющиеся с течением времени значения силы тока и напряжения по устанавливаемой программе.
Буквенно-цифровое обозначение типа наносят методом графического изображения современными средствами печати на переднюю панель источника и типографским способом в эксплуатационной документации.
Заводской номер, обеспечивающий идентификацию каждого источника, наносят методом графического изображения современными средствами печати на заднюю панель источника и типографским способом в эксплуатационной документации.
Фотографии общего вида средства измерений приведены на рисунках 1, 2.
Фотография средства измерений с указанием места нанесения знака утверждения типа приведена на рисунке 3.
Фотография средства измерений с указанием места нанесения заводского номера и года выпуска приведена на рисунке 4.
Фотография средства измерений с указанием мест нанесения знаков поверки в виде наклейки и оттиска поверительного клейма, нанесенного на мастичную пломбу, приведена на рисунке 5.
Рисунок 1 - Общий вид источника
Рисунок 2 - Общий вид источника

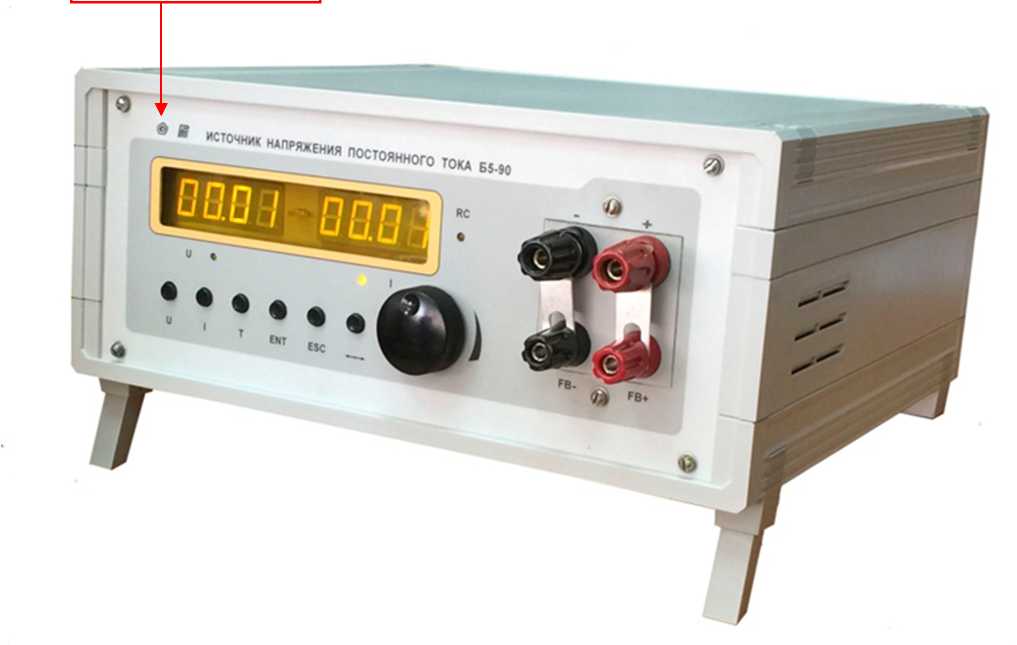

Место нанесения знака утверждения типа
Рисунок 3 - Фотография средства измерений с указанием места нанесения знака утверждения типа

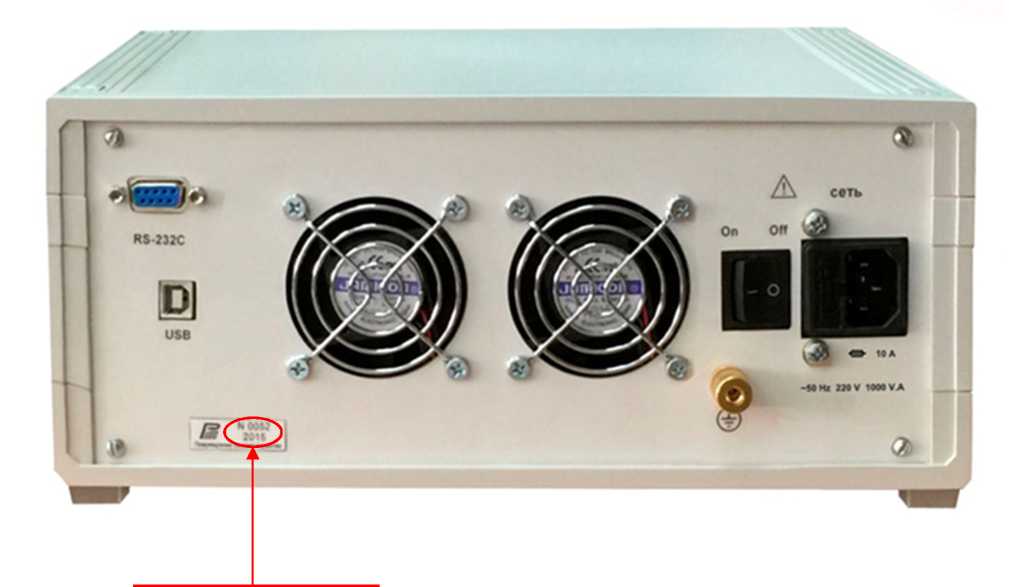

Место нанесения заводского номера и года выпуска
Рисунок 4 - Фотография средства измерений с указанием места нанесения заводского номера и года выпуска
|

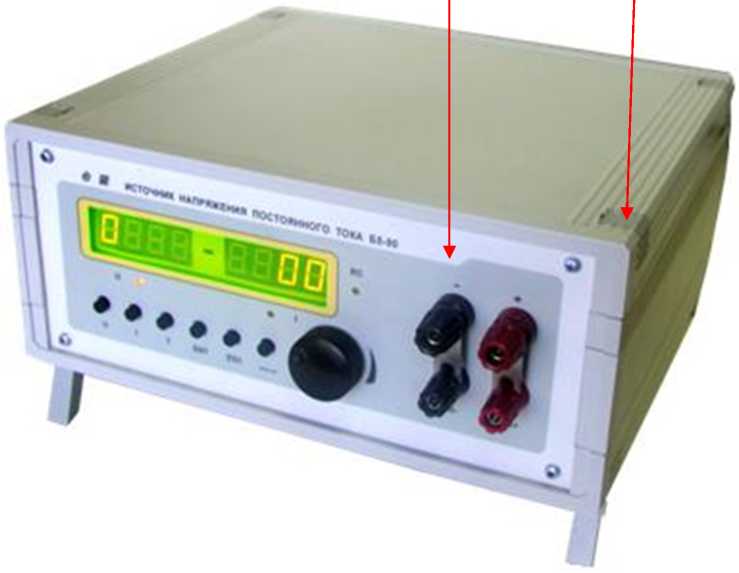

Место нанесения |
Место для нанесения | |
|
знака поверки в |
знака поверки в виде | |
|
виде наклейки |
оттиска поверительного | |
|
клейма |
Рисунок 5 - Фотография средства измерений с указанием мест нанесения знаков поверки в виде наклейки и в виде оттиска поверительного клейма нанесенного на мастичную пломбу
Знак поверки наносится на средство измерений в виде наклейки - на передней панели источника, в виде оттиска поверительного клейма - на мастичные пломбы, закрывающие доступ к винтам крепления верхней крышки корпуса источника, и в таблице 9 формуляра.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Источник напряжения постоянного тока Б5-90 |
ИСМК.436237.004 |
1 шт. |
|
Запасные части и принадлежности (ЗИП) | ||
|
Футляр (для хранения и транспортирования) |
ИСМК.323366.006 |
1 шт. |
|
Кабель интерфейса RS-232C |
КМСИ.685619.014 |
1 шт. |
|
Кабель питания SCZ-1 сетевой |
1 шт. | |
|
Кабель USB 2.0 A-B 1,8 м (интерфейса USB) |
1 шт. | |
|
Перемычка (установлена на клеммах прибора) |
ИСМК.741371.003 |
2 шт. |
|
Вставка плавкая ВП2Б-1В 10 А 250 В (размещена в сетевом фильтре) |
ОЮ0.481.005 ТУ |
1 шт. |
|
Носитель данных (Программа Power Supply.exe) |
ИСМК.467371.003 |
1 шт. |
|
Эксплуатационная документация | ||
|
Источник напряжения постоянного тока Б5-90. Руководство по эксплуатации |
ИСМК.436237.003 РЭ |
1 экз. |
|
Источник напряжения постоянного тока Б5-90. Формуляр |
ИСМК.436237.003 ФО |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения напряжения постоянного тока, В:
|
от 1 до 60 от 1 до (750/I) |
|
Дискретность воспроизведения напряжения постоянного тока, В |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока (U), в режиме стабилизации напряжения, В |
± (0,001 • U + 0,005) |
|
Диапазон воспроизведений силы постоянного тока, А, не менее:
|
от 0,01 до 50 от 0,01 до (750/U) |
|
Дискретность установки силы постоянного тока, А |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы выходного тока (I), в режиме стабилизации тока, А |
± (0,005-1 + 0,005) |
|
Нестабильность воспроизведения напряжения (U) при изменении силы выходного тока, в режиме стабилизации напряжения, В, не более |
± (0,001 U + 0,005) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Нестабильность воспроизведения силы выходного тока (I) при изменении выходного напряжения в режиме стабилизации тока, А, не более |
± (0,005 I + 0,005) |
|
Нестабильность воспроизведения напряжения при изменении напряжения сети питания в диапазонах от 220 до 176 В и от 220 до 242 В в режиме стабилизации напряжения, В, не более |
± (0,001 U + 0,001) |
|
Нестабильность воспроизведения силы выходного тока при изменении напряжения сети питания в диапазонах от 220 до 176 В и от 220 до 242 В в режиме стабилизации тока, А, не более |
± (0,001 I+ 0,005) |
|
Нестабильность воспроизведения напряжения в режиме стабилизации напряжения при изменении температуры окружающей среды в рабочем диапазоне температур от +5 до +40 °С, на каждые 10°С |
± (0,001 U + 0,005) |
|
Нестабильность воспроизведения силы выходного тока в режиме стабилизации тока при изменении температуры окружающей среды в рабочем диапазоне температур от +5 до +40 °С, на каждые 10°С |
± (0,005 I + 0,005) |
|
Нестабильность воспроизведения напряжения за 24 ч непрерывной работы, В, не более |
± 0,005 Ubeix |
|
Нестабильность воспроизведения силы тока за 24 ч непрерывной работы, А, не более |
± 0,01 Ibex |
|
П р и м е ч а н и е: U (I) - значения воспроизводимых напряжений (сил токов) | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Эффективное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более |
8 |
|
Эффективное значение пульсаций выходного тока в режиме стабилизации тока, мА, не более |
25 |
|
Полная мощность, потребляемая источником от сети питания, В^А, не более |
1000 |
|
Масса источника, кг, не более |
7,5 |
|
Средняя наработка на отказ источника, ч, не менее |
15000 |
|
Гамма-процентный ресурс источника при доверительной вероятности Y =90 %, ч, не менее |
15000 |
|
Г амма-процентный срок службы источника при доверительной вероятности y =90 %, лет, не менее |
15 |
|
Среднее время восстановления работоспособного состояния источника, мин, не более |
120 |
|
Гамма-процентный срок сохраняемости при доверительной вероятности y =95 %, лет, не менее: - при хранении в отапливаемых помещениях |
12 |
|
- при хранении в неотапливаемых помещениях |
6 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Вероятность отсутствия скрытых отказов источника за интервал между поверками равный 12 месяцев, при среднем коэффициенте использования 0,6, не менее |
0,95 |
|
Значение электрического сопротивления между внешним зажимом (контактом) защитного заземления и корпусом, Ом, не более |
0,1 |
|
Значение электрического сопротивления между заземляющим контактом сетевой вилки и корпусом источника, Ом, не более |
0,5 |
|
Габаритные размеры источника (длина х ширина х высота), мм, не более |
291х306х138 |
|
Время непрерывной работы в рабочих условиях применения, ч, не менее |
24 |
|
Время установления рабочего режима (прогрева), мин, не более |
15 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от + 5 до + 40 |
|
- относительная влажность окружающего воздуха при температуре до + 25 °С , %, не более |
80 |
|
- напряжение питающей сети, В |
от 176 до 242 |
|
- частота питающей сети, Гц |
от 48 до 52 |
