Номер по Госреестру СИ: 69908-17
69908-17 Газоанализаторы переносные
(модели RX-8000, RX-8500 и RX-8700)
Назначение средства измерений:
Газоанализаторы переносные модели RX-8000, RX-8500 и RX-8700 предназначены для одновременных измерений концентраций горючих и токсичных газов (сероводород, оксид и диоксид углерода), а также кислорода в воздухе рабочей зоны.
Внешний вид.
Газоанализаторы переносные
Рисунок № 1
Внешний вид.
Газоанализаторы переносные
Рисунок № 2
Внешний вид.
Газоанализаторы переносные
Рисунок № 3
Программное обеспечение
Газоанализаторы имеют следующие виды программного обеспечения:
- встроенное ;
- автономное.
Встроенное ПО выполняет следующие основные функции:
- приём и обработку измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на дисплее;
- хранение результатов измерений;
- ведение и хранение журнала событий.
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисления результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями, вычисление значений STEL и TWA (усредненные показания соответственно за 15 мин. и 8 ч работы).
Встроенное ПО идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО: | |
- модель RX-8000 |
04746 |
- модель RX-8500 |
05175 |
- модель RX-8700 |
05275 |
Номер версии (идентификационный номер) ПО | |
- модель RX-8000 |
2.00 |
- модель RX-8500 |
3.00 |
- модель RX-8700 |
3.00 |
Цифровой идентификатор ПО: | |
- модель RX-8000 |
10 СО |
- модель RX-8500 |
AFCC |
- модель RX-8700 |
E308 |
Другие идентификационные данные (если имеются) |
отсутствуют |
Влияние встроенного ПО учтено при нормировании метрологических характеристик
газоанализаторов. Уровень защиты - высокий по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на заднюю поверхность корпуса газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным модели RX-8000, RX-8500 и RX-8700
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
ГОСТ Р 52350.29-1-2008 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».
ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Техническая документация фирмы-изготовителя «Riken Keiki Co, Ltd», Япония.
Поверка
Поверкаосуществляется по документу МП 2017-3 «Инструкция. Газоанализаторы переносные модели RX-8000, RX-8500 и RX-8700. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 31 августа 2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03, рег. № 62151-15 в комплекте со стандартными образцами состава: газовые смеси H2S/N2, рег. № 10537-2014; CO/N2, рег. № 10240-2013; CO2/N2, рег. № 10539-2014; СН.|/воздух. рег. № 10261-2013;
и-С4Н10/воздух, рег. № 10534-2014; O2/N2, рег. № 10534-2014 в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки на свидетельство о поверке.
Изготовитель
Фирма «Riken Keiki Co, Ltd», Япония
Адрес: 2-7-6 Azusawa, Itabashi-ku, Tokyo, 174-8744, Japan
Тел.: + 81 3 3966 1113; Факс: + 81 3 3558 0110
E-mail: intdept@rikenkeiki.co.jp
Заявитель
Представительство фирмы «Тайрику Трейдинг Ко., Лтд.» (Япония) г. Москва
ИНН 9909005080
Адрес: 119049, г. Москва, ул. Коровий Вал, д. 7 стр.1 пом. XII
Тел.: +7 (499) 237-18-82; Факс: +7 (495) 931-99-47
E-mail: info@tairiku.info
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Тел.: +7 (495) 526-63-00, Факс: +7(495) 526-63-00
E-mail: office@vniiftri.ru
Газоанализаторы переносные модели RX-8000, RX-8500 и RX-8700 (далее -
газоанализаторы) являются многоканальными автоматическими приборами непрерывного действия. Модель RX-8000 представляет собой двухканальный газоанализатор. Один канал содержит оптический инфракрасный сенсор, служащий для измерений углеводородных газов, как в диапазоне довзрывоопасных, так и высоких концентраций, до 100 % об. Второй канал содержит гальванический сенсор и служит для определения объемной доли кислорода в окружающем воздухе.
Модель RX-8500 является переносным четырех канальным газоанализатором. В дополнение к двум сенсорам, имеющимся в модели RX-8000, в нем присутствуют еще два канала с электрохимическим сенсором на оксид углерода и оптическим сенсором на диоксид углерода.
Модель RX-8700 конструктивно выполнена как трех канальный газоанализатор. Два канала: на горючие газы и кислород - аналогичны модели RX-8000, а третий канал использует электрохимический сенсор и позволяет измерять содержание в воздухе сероводорода в двух диапазонах: низком - до 100 млн-1 и высоком - до 1000 млн-1.
Конструктивно газоанализаторы выполнены одноблочными в ударопрочном пластмассовом корпусе, снабженным плечевым ремнем для переноски.
Отбор пробы анализируемого воздуха осуществляется принудительно с помощью встроенного насоса.
Электрическое питание газоанализаторов осуществляется от трех встроенных щелочных батареек типа АА или блока ионно-литиевого аккумулятора BUL-8000 (R).
Газоанализаторы снабжены жидко-кристаллическим семи сегментным дисплеем с подсветкой, обеспечивающим отображение:
-
- результатов измерений содержания определяемых компонентов;
-
- текущих даты и времени;
-
- уровня заряда аккумуляторов;
-
- двух порогов аварийной сигнализации;
-
- меню пользователя.
Газоанализаторы обеспечивают выполнение следующих функций:
-
- непрерывное измерение содержания определяемых компонентов;
-
- сравнение результатов измерений с заданными уровнями срабатывания сигнализации;
-
- память данных / журнал событий;
-
- самодиагностику газоанализатора при включении электрического питания:
-
- сигнализацию о неисправности (электронной системы, сенсора, батареи, насоса, неудачной калибровки).
Газоанализаторы имеют встроенную аварийную сигнализацию с двумя порогами для каждого измерительного канала, снабженными:
-
- звуковым сигналом;
-
- светодиодным индикатором;
-
- отображением на дисплее символов, обозначающих пороги срабатывания.
Газоанализаторы обеспечивают возможность хранения данных в памяти и запись журнала событий (до 100 событий). Вывод данных на персональный компьютер осуществляется в лабораторных условиях при помощи встроенного ИК-порта.
Газоанализаторы выполнены во взрывозащищенном исполнении.
Взрывозащищенность газоанализатора обеспечивается следующими видами взрывозащиты: “искробезопасная электрическая цепь i” по ГОСТ Р МЭК 60079-11-2010 и конструктивным исполнением в соответствии с ГОСТ Р МЭК 60079-0-2011.
Маркировка взрывозащиты газоанализаторов по ГОСТ Р МЭК 60079-0-2011: OEx ia IIC T4 Ga.
Степень защиты корпуса газоанализатора по ГОСТ 14254-96 соответствует IP 67. Конструктивное исполнение не предусматривает пломбирование газоанализаторов. Внешний вид газоанализаторов представлен на рисунках 1 - 3.

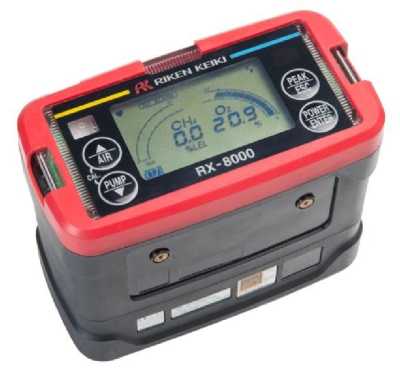

Рисунок 1 - Внешний вид газоанализатора
модель RX-8000

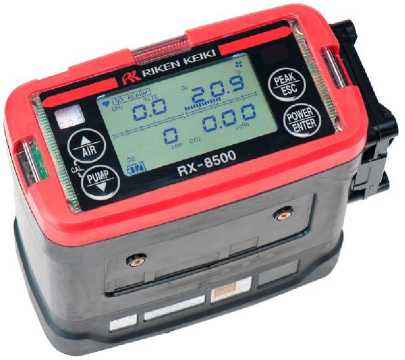

Рисунок 2 - Внешний вид газоанализатора модель RX-8500

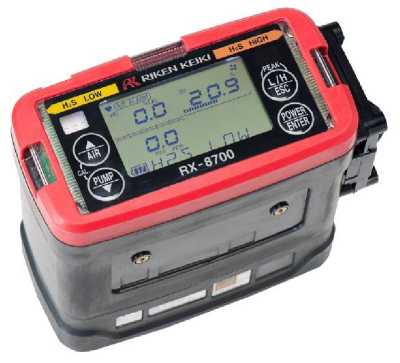

Рисунок 3 - Внешний вид газоанализатора модель RX-8700
Комплектность поставки приведена в таблице 7.
Таблица 7
Наименование |
Обозначение |
Кол-во |
Газоанализаторы переносные |
модели RX-8000, RX-8500, RX-8700 |
1 |
Аккумуляторный блок |
BUL-8000 (R) |
1 |
Щелочная батарейка |
AA |
3 |
Зарядное устройство |
АС |
1 |
Г азоотборный зонд |
- |
1 |
Пробоотборный шланг |
- |
1 |
Плечевой ремень |
- |
1 |
Руководство по эксплуатации |
- |
1 |
Методика поверки |
МП 2017-3 |
1 |
Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.
Таблица 2
Модель газоанали-затора/опре-деляемый компонент |
Диапазон показаний |
Диапазоны измерений |
Пределы допускаемой основной погрешности | ||
абсолют. |
относ. % |
прив.1) % | |||
RX-8000 - углеводороды (в пересчете на изобутан); |
от 0 до 100 % НКПР |
от 0 до 100 % НКПР |
±5 % НКПР | ||
от 0 до 100 % об. |
от 0 до 100 % об. |
- |
- |
±5 | |
- кислород (О2) |
от 0 до 40 % об. |
от 0 до 25 % об. |
±0,7 % об. |
- |
- |
RX-8500 - углеводороды (СН4); |
от 0 до 100 % НКПР |
от 0 до 100 % НКПР |
±5 % НКПР | ||
от 5 до 100 % об. |
от 5 до 100 % об. |
- |
- |
±5 | |
- кислород (О2); |
от 0 до 40 % об. |
от 0 до 25 % об. |
±0,7 % об. |
- |
- |
- оксид углерода (СО); |
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 включ. |
±5 млн-1 |
- |
- |
св. 100 до 1000 млн-1 |
- |
±5 |
- | ||
- диоксид углерода (СО2) |
от 0 до 20 % об. |
от 0 до 1 % об. включ. |
- |
- |
±5 |
св. 1 до 20 % об. |
- |
±5 |
- | ||
RX-8700 - углеводороды (в пересчете на изобутан) |
от 0 до 100 % НКПР |
от 0 до 100 % НКПР |
±5 % НКПР |
- |
- |
от 2 до 100 % об. |
от 2 до 100 % об. |
- |
- |
±5 | |
- кислород (О2); |
от 0 до 40 % об. |
от 0 до 25 % об. |
±0,7 % об. | ||
- сероводород (Н2Б) |
от 0 до 1000 млн-1 |
от 0 до 50 млн-1 включ. |
- |
- |
±4 |
св. 50 до 100 млн-1 включ. |
- |
±4 |
- | ||
св. 100 до 1000 млн-1 включ. |
- |
±4 |
- |
Примечание: 1) погрешность приведена к верхнему значению поддиапазона измерений
Таблица 3 - Пределы допускаемой дополнительной погрешности газоанализаторов, в долях от предела допускаемой основной погрешности.
Модель газоанализатора |
От влияния изменения температуры в пределах рабочих условий |
От влияния изменения относительной влажности окружающей среды в пределах рабочих условий |
RX-8000, RX-8500, RX-8700 |
1,0 |
0,5 |
Таблица 4 - Пределы допускаемого времени установления показаний газоанализаторов.
Вид измеряемого газа |
Т0,9, с | |
Углеводороды, о |
ксид и диоксид углерода, сероводород |
< 30 |
Кислород |
< 20 |
Таблица 5 - Технические характеристики газоанализаторов.
Наименование характеристики |
Значение характеристики |
Напряжение питания от источника постоянного тока, В |
3 (три щелочные батарейки АА или аккумуляторный ионно-литиевый блок BUL-8000) |
Время непрерывной работы, ч, не менее
|
00 £ |
Габаритные размеры, мм, не более (ширина х высота х длина):
|
154х81х127 154x81x163 |
Масса, кг, не более:
|
1,1 1,2 |
Таблица 6 - Рабочие условия эксплуатации газоанализаторов.
Модель газоанализатора |
Диапазон изменения температуры окружающей среды, оС |
Диапазон изменения относительной влажности воздуха, % |
RX-8000, RX-8500 и RX-8700 |
от - 20 до +50 |
от 0 до 95 (без конденсации) |
