Номер по Госреестру СИ: 69740-17
69740-17 Измерители мощности
(PM-3133/-MTCP/-CPS)
Назначение средства измерений:
Измерители мощности PM-3133/-MTCP/-CPS (далее измерители) предназначены для измерений напряжения, силы тока, активной мощности в трехфазных цепях переменного тока и передачи результатов измерений по стандартным интерфейсам связи для дополнительной обработки. Измерители могут производить расчет общих гармонических искажений сигналов напряжения и тока.
Внешний вид.
Измерители мощности
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на корпус измерителя и на титульном листе паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям мощности PM-3133/-MTCP/-CPSГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
Техническая документация фирмы-изготовителя ICP DAS CO.,LTD, Китай.
Поверка
Поверкаосуществляется по документу МП 2203-0307-2017 «Измерители мощности РM-3133/-MTCP/-CPS.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 сентября 2017 г. Основные средства поверки:
Установка поверочная универсальная УППУ-МЭ 3.1, регистрационный номер в Федеральном информационном фонде №39138-08;
Трансформатор измерительный лабораторный ТТИ-5000.5, регистрационный номер в Федеральном информационном фонде №27007-04.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде мастичной пломбы на винты корпуса измерителя, как показано на рисунке 1 и в виде оттиска на свидетельство о поверке.
Изготовитель
Фирма ICP DAS CO., LTD, Китай
Адрес: No 111 NORTH GUAGNFU Road, Hukou, Township XinZhu County (XinZhu Industrial Zone) Taiwan, PR, China
Заявитель
Фирма Mambo Technical Service Co., Ltd, Китай
Адрес: No968, Weat Meilong Road, Minhang, District Shanghai, China
Телефон: 86-21-5169 5369
Факс: 86-21-6031 9657
Web-сайт: www.mambocert.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-еайт: www.vniim.ru
Е-mail: info@vniim.ru
Принцип действия измерителей мощности PM-3133/-MТСP/-CPS основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды.
Измерители РМ выпускаются в трех исполнениях РМ-3133, РМ-3133-МТСР и РМ-3133-CPS, отличающиеся диапазонами измерений силы переменного тока и напряжения, сервисными функциями и интерфейсными связями.
Измерители состоят из входных первичных преобразователей тока и напряжения, аналогоцифровых преобразователей, микропроцессора и трансформаторов тока. Сохранение данных и программ обеспечивается энергозависимой памятью. Связь с внешней ЭВМ осуществляется по интерфейсу RS-485 (для РМ-3133), Ethernet (для РМ-3133-МТСР) и CANopen (для РМ-3133-CPS). Конструкция и особенности эксплуатации обеспечивают невозможность внесения несанкционированных изменений в измерительную информацию.
Измерители оснащены светодиодным индикаторами. Питание измерителей осуществляется от источника постоянного напряжения +12 ~ 48 В.
К входным цепям измерителей могут быть подключены измерительные трансформаторы напряжения, что позволяет расширить диапазоны измеряемых величин.
Общий вид измерителей мощности PM-3133/-MТСP/-CPS представлен на рисунке 1.
Схема пломбирования измерителя от несанкционированного доступа производителем и после поверки осуществляется в виде мастичной пломбы на винты корпуса в местах, указанных стрелками.
Место нанесения знака поверки изготовителя

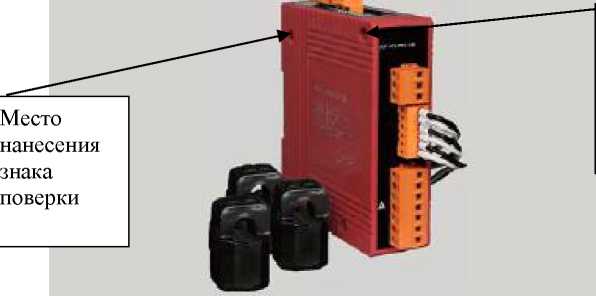

Рисунок 1 - Общий вид измерителей PM-3133/-MТСP/-CPS
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений напряжения силы переменного тока, В |
от 10 до 500 |
Диапазон измерений силы переменного тока, А |
от 10 до 400 |
Пределы допускаемой приведенной погрешности измерений активной мощности, % |
±0,5* |
Частота сети, Гц |
50; 60 |
Примечание - * погрешность измерений приведена к полной мощности, определяемой произведением максимальных значений напряжения и тока. |
Таблица 2 - Основные технические характеристики
Наименование параметра |
Значение |
Габаритные размеры, мм, не более - высота |
127 |
- ширина |
100 |
- глубина |
33 |
Потребляемая мощность, Вт, не более |
2 |
Масса, кг, не более |
0,3 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +70 |
- относительная влажность, % |
от 10 до 90 (без конденсата) |
Средний срок службы, лет |
25 |
Средняя наработка на отказ, ч |
100000 |
