Номер по Госреестру СИ: 69603-17
69603-17 Датчики весоизмерительные
(PR 6201, PR 6212)
Назначение средства измерений:
Датчики весоизмерительные PR 6201, PR 6212 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные
Рисунок № 1
Внешний вид.
Датчики весоизмерительные
Рисунок № 2
Внешний вид.
Датчики весоизмерительные
Рисунок № 3
Внешний вид.
Датчики весоизмерительные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на маркировочную табличку на корпусе датчика.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным PR 6201, PR 6212
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация фирмы "Minebea Intec GmbH", Германия
Поверка
Поверкаосуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013. Основные средства поверки:
для датчиков с числом поверочных интервалов nLC <3000 рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 = 0,01 %;
для датчиков с числом поверочных интервалов nLC > 3000 ГПЭ единицы силы ГЭТ 32-2011 (5<540-6, е<140’5, Wa<5A0-6, Wb<6A0-6).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Изготовитель
Фирма «Minebea Intec GmbH», Германия
Адрес: Meiendorfer Strasse 205A, 22145 Hamburg, Germany
Телефон: +49.40.67960-238, факс: +49.40.67960-500
E-mail: juergen.stolte@minebea-intec.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются максимальной нагрузкой, максимальным числом поверочных интервалов.

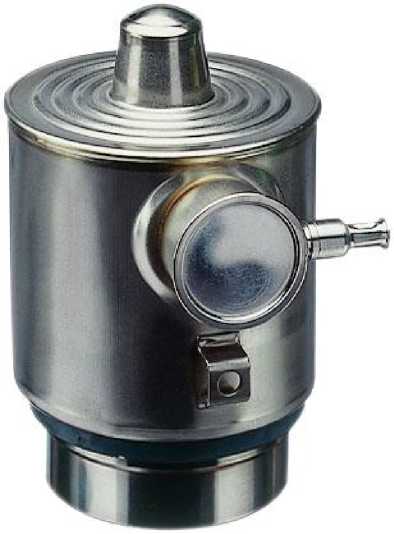

Рисунок 1 - Внешний вид датчика весоизмерительного PR6201

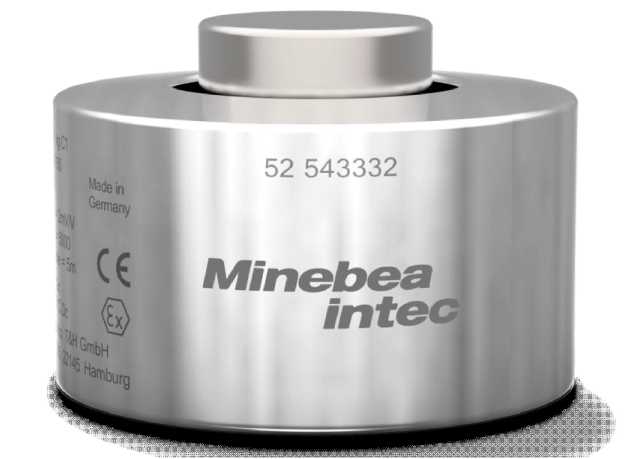

Рисунок 2 - Внешний вид датчика весоизмерительного PR6212

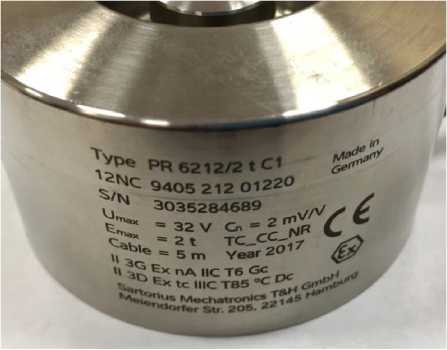

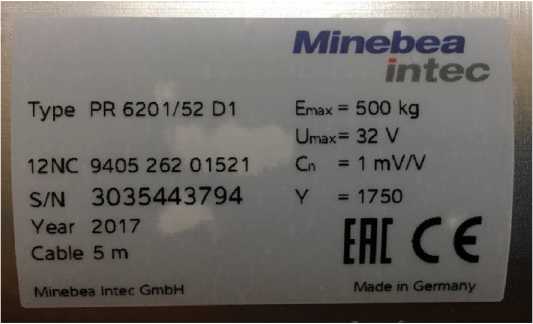

Рисунок 2 - Маркировочная табличка датчиков весоизмерительных PR 6201, PR 6212
Пломбирование датчиков весоизмерительных PR 6201, PR 6212 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Модификация PR 6201 | |||||
Наименование характеристики |
Значение | ||||
Класс точности по ГОСТ 8.631-2013 |
D1 |
C3 |
C4 |
C5 |
C6 |
Максимальное число поверочных интервалов, Птах = Етах /V |
1000 |
3000 |
4000 |
5000 |
6000 |
0,5; 1; 2; 3; 5; |
2, 3, 5, 10, 20, 30, 50, 60, 75 |
20, 30, |
20, 30, | ||
Максимальная нагрузка, Етах, т |
10; 20; 30; 50; 60; 75 |
50, 60, 75 |
50, 60, 75 |
20, 30 |
Модификация PR 6201 | ||||
Наименование характеристики |
Значение | |||
Минимальная нагрузка, Emin, т |
0 | |||
Минимальный поверочный интервал, nmin, кг |
Emax /1750 для Emax=0,5 Т; Emax /3500 для Emax=1 т Emax /5000 для Emax=2, 3, 5, 10, 20, 30, 50, 60, 75 т |
Emax /7000 для Emax=2 т; Emax /9000 для Emax=3 т; Emax /14000для Emax=5, 10, 20, 30, 50, 60, 75 т |
Emax /20000 | |
Доля от пределов допускаемой погрешности весов, pLC |
0,7 | |||
Значение поверочного интервала n, кг |
Emax/nmax | |||
Невозврат выходного сигнала при возврате к минимальной нагрузке DR, выраженный через поверочный интервал v |
Emax /2000 для Emax=0,5 т |
Emax /6000 для Emax=2, 3, 5, 10 т; Emax /12000 для Emax=20, 30, 50, 60, 75 т |
Emax /16000 для Emax=20, 30 т; Emax /12000 для Emax=50, 60, 75 т |
Emax max /16000 |
Номинальный выходной сигнал, мВ/В |
1,0 для Emax=0,5; 1; 2; 3; 5; 10, 20, 30 т; 2,0 для Emax=50 т; 2,4 для Emax=60 т; 3,0 для Emax=75 т |
1,0 для Emax=2, 3, 5, 10, 20, 30 т; 2,0 для Emax=50 т; 2,4 для Emax=60 т; 3,0 для Emax=75 т | ||
Значение входного сопротивления датчиков, Ом |
650 ±6 | |||
Значение выходного сопротивления датчиков, Ом |
610 ±1 |
610 ±0,5 | ||
Предельные значения температуры, °С |
от - 10 до + 55 | |||
Обозначение по влажности |
СН |
Таблица 2 - Метрологические характеристики
Модификация PR 6212 | ||
Наименование характеристики |
Значение | |
Класс точности по ГОСТ 8.631-2013 |
С | |
Максимальное число поверочных интервалов, nmax = Emax /п |
2000 |
1000 |
Максимальная нагрузка, Emax, т |
0,5; 1; 2 |
0,5; 1; 2; 3; 5; 10 |
Минимальная нагрузка, Emin, т |
0 | |
Минимальный поверочный интервал, nmin, кг |
Emax /8000 |
Emax /5000 |
Доля от пределов допускаемой погрешности весов, pLC |
0,7 | |
Значение поверочного интервала п, кг |
Emax/nmax |
Модификация PR 6212 | |
Наименование характеристики |
Значение |
Невозврат выходного сигнала при возврате к минимальной нагрузке DR, выраженный через поверочный интервал v |
К- Е„„/3000 |
Номинальный выходной сигнал, мВ/В |
2,0 |
Значение входного сопротивления датчиков, Ом |
650±6 |
Значение выходного сопротивления датчиков, Ом |
610±1 |
Предельные значения температуры, °С |
от - 10 до + 40 |
Обозначение по влажности |
СН |
Таблица 3 - Основные технические характе |
ристики | |
Наименование характеристики |
Значение | |
Модификация | ||
PR 6201 |
PR 6212 | |
Габаритные размеры средства измерений, мм, не более
|
138,5 90 |
46,6 67,2 |
Масса, кг, не более |
5,5 |
1,4 |
Напряжение питания, В |
От 4 до 24 | |
Средний срок службы, лет |
10 | |
Вероятность безотказной работы за 2000 ч |
0,9 |
Таблица 4 - Пределы допускаемых погрешностей датчиков различных модификаций
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 500n включ. |
±0,35n |
св. 500n до 2000n включ. |
±0,70n |
св. 2000n |
±1,05n |
