Сведения о средстве измерений: 69546-17 Толщиномеры ультразвуковые

Номер по Госреестру СИ: 69546-17
69546-17 Толщиномеры ультразвуковые
(УДТ)

Назначение средства измерений:
Толщиномеры ультразвуковые серии УДТ (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из различных материалов.

Внешний вид. Толщиномеры ультразвуковые, http://oei-analitika.ru рисунок № 1

Внешний вид.
Толщиномеры ультразвуковые

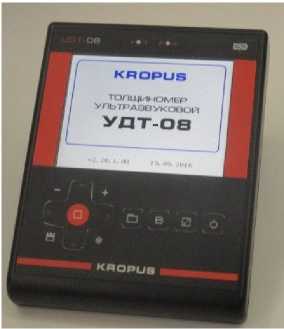

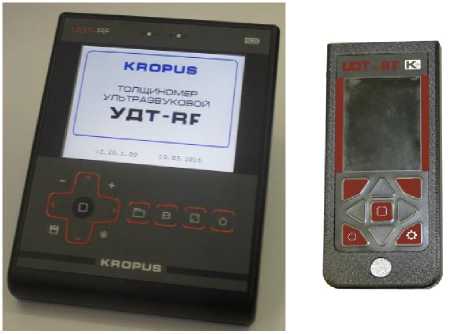

Рисунок № 1

Внешний вид. Толщиномеры ультразвуковые, http://oei-analitika.ru рисунок № 2

Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2

Внешний вид. Толщиномеры ультразвуковые, http://oei-analitika.ru рисунок № 3

Внешний вид.
Толщиномеры ультразвуковые

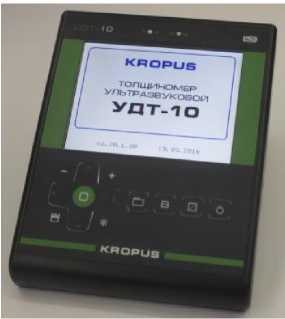

Рисунок № 3

Внешний вид. Толщиномеры ультразвуковые, http://oei-analitika.ru рисунок № 4

Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 4

Внешний вид. Толщиномеры ультразвуковые, http://oei-analitika.ru рисунок № 5

Внешний вид.
Толщиномеры ультразвуковые

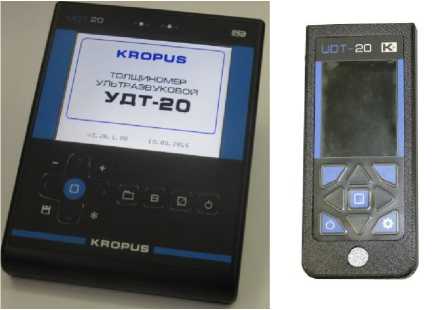

Рисунок № 5

Внешний вид. Толщиномеры ультразвуковые, http://oei-analitika.ru рисунок № 6

Внешний вид.
Толщиномеры ультразвуковые

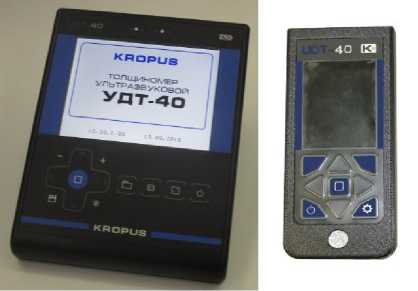

Рисунок № 6

Внешний вид. Толщиномеры ультразвуковые, http://oei-analitika.ru рисунок № 7

Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 7

Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 8

Общие сведения

Дата публикации -
Срок свидетельства - 04.12.2027
Номер записи -
ID в реестре СИ - 383680
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модификация УДТ-20 (UDT-20), модификация УДТ-20, модификация УДТ-08(UDT-08), модификация УДТ-08 (UDT-08), модификация УДТ-08, модификация УДТ-40, модификации УДТ-20, мод. УДТ-40 (UDT-40), мод. УДТ-20, мод. УДТ-08 (UDT-08), мод. UDT-08, UDТ-RF, UDТ-08, UDT-RF PRO, UDT-RF, UDT-40, UDT-20, UDT-08, UDT RF,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Ногинск
Уведомление о начале осуществления предпринимательской деятельности - Да

FA_1 Объем ранка поверки по организациям за год

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2291
Выдано извещений - 17
Кол-во периодических поверок - 1123
Кол-во средств измерений - 694
Кол-во владельцев - 270
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 363 дн.

Приказы РСТ, где упоминается данный тип СИ

№2623 от 2019.11.05 О переоформлении свидетельства об утверждении типа средства измерений № 68187 "Толщиномеры ультразвуковые серии УДТ" и внесении изменений в описание типа

№2695 от 2017.12.04 Об утверждении типов средств измерений

№1807 от 2022.07.26 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (10)

Наличие аналогов СИ: Толщиномеры ультразвуковые (УДТ)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
69546-17 04.12.2027	Толщиномеры ультразвуковые, УДТ Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск)	ОТ МП	1 год
71308-18 01.06.2028	Дефектоскопы вихретоковые, серии ВЕКТОР Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск)	ОТ МП	1 год
79517-20 06.11.2025	Приборы вихретоковые многофункциональные, МВП-2М Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск)	ОТ МП	1 год
85073-22 01.04.2027	Дефектоскопы ультразвуковые, УСД Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск)	ОТ МП	1 год

OW_11 Гистограммы распределения количества владельцев по поверкам и областям СИ

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.

Стоимость 200 руб. или по подписке

Кто поверяет Толщиномеры ультразвуковые (УДТ)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545)	РСТ	УДТ-40	4	1	0	4	0	4	0	4
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	УДТ-40 (UDT-40) УДТ-40 УДТ УДТ-08 УДТ-20	11	2	0	11	1	10	0	10
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	УДТ-40 (UDT-40) УДТ-20 (UDT-20) УДТ-08 (UDT-08) Нет модификации	24	2	0	22	0	24	0	22
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389)	РСТ	УДТ УДТ-40	8		0	6	0	8	0	6
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265)	РСТ	мод. УДТ-40 (UDT-40) УДТ-RF (UDT-RF)	6	1	0	6	0	6	0	6
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	УДТ-20 (UDT-20) УДТ-40 (UDT-40) УДТ-20	16		0	16	0	16	0	16
ООО "АЗ-И" (RA.RU.312199)		Толщиномер ультразвуковой УДТ мод. УДТ-40 (UDT-40) Толщиномер ультразвуковой УДТ мод. УДТ-08 (UDT-08) Толщиномер ультразвуковой УДТ мод. УДТ-20 (UDT-20)	6		0	0	0	0	0	0
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510)	РСТ	УДТ-40 УДТ-RF УДТ модификация УДТ-08(UDT-08) модификация УДТ20 модификация УДТ-20(UDT-20) модификация УДТ-08 модификация УДТ-20	10	2	0	8	0	10	0	8
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228)	РСТ	Нет модификации УДТ-08 (UDT-08) УДТ, мод. УДТ-40 (UDT-40) УДТ, мод. УДТ-08 (UDT-08) УДТ, мод. УДТ-08 (UDT-08) УДТ, мод. УДТ-20 (UDT-20) УДТ, мод. УДТ-40 (UDT-40)	17		0	14	0	12	0	12
ФБУ "УРАЛТЕСТ" (RA.RU.311249)	РСТ	УДТ, мод. УДТ-08 (UDT-08) УДТ, мод. УДТ-40 (UDT-40) УДТ-08 (UDT-08) УДТ-20 (UDT-20) модификация УДТ-40 (UDT-40) модификация УДТ-08 (UDT-08) УДТ-40 (UDT-40)	33	7	0	31	2	29	0	29
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ	УДТ, модификация УДТ-40 УДТ, модификация УДТ-20 УДТ, модификация УДТ-40 (UDT-40)	8	4	0	8	0	8	0	8
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)		Толщиномер ультразвуковой серии УДТ*** модификация УДТ-40	2		0	0	0	0	0	0
ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221)	РСТ	УДТ-40 УДТ-20	5		0	3	0	2	0	2
ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221)	РСТ	УДТ-40	1		0	0	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	УДТ, мод. УДТ-40 (UDT-40) Нет модификации UDT-40 УДТ-40 UDT-20	9		0	8	1	8	0	8
АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378)		УДТ-20	6		0	6	0	6	0	6
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	УДТ УДТ-20 УДТ-RF УДТ-40	36	7	0	34	0	26	0	26
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	УДТ-20 УДТ-08 УДТ-40	40	10	0	40	0	35	0	35
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220)	РСТ	УДТ-20 УДТ-40 УДТ-08 UDT-20 UDT-40	11	2	0	10	0	11	0	10
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		UDT-RF PRO	2		0	2	0	2	0	2
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	УДТ-40 (UDT-40) УДТ-40 мод. UDT-08 мод. УДТ-40 (UDT-40)	5	1	0	4	1	4	0	4
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467)	РСТ	УДТ-40	2		0	2	0	2	0	2
ООО "АНК" (RA.RU.310566)		УДТ-20 (UDT-20) УДТ-RF (UDT-RF) УДТ-40 (UDT-40) УДТ-08 (UDT-08) УДТ-20 УДТ-RF УДТ-08 УДТ-40 UDT-08 UDT-RF	125	19	3	112	4	87	1	76
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	УДТ-40 УДТ-08 УДТ-20	21	14	0	21	0	7	0	7
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	УДТ-40 (UDT-40) УДТ-40 УДТ-20 УДТ-RF	12		0	12	0	10	0	10
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576)	РСТ	УДТ-20 модификации УДТ-20	3		0	3	0	3	0	3
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368)		УДТ-ПРО UDT-40 UDT-RF PRO	5		0	5	0	5	0	5
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939)		Толщиномер ультразвуковой УДТ-20 Толщиномер ультразвуковой УДТ-08 Толщиномер ультразвуковой УДТ, мод.УДТ-40 Толщиномер ультразвуковой УДТ-40 Толщиномер ультразвуковой УДТ, мод.УДТ-08 Толщиномер ультразвуковой УДТ мод.УДТ-20 Толщиномер ультразвуковой УДТ, мод.УДТ-08 (UDT-08) Толщиномер ультразвуковой УДТ, мод.УДТ-20 (UDT-20) Толщиномер ультразвуковой УДТ мод.УДТ-08 Толщиномер ультразвуковой УДТ, мод.УДТ-40 (UDT-40)	124	22	0	120	0	93	0	93
ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492)	РСТ	УДТ-20	8		0	8	0	8	0	8
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	УДТ-08 УДТ-20(UDT-20) УДТ-40	20	3	0	20	0	10	0	10
ФБУ "Волгоградский ЦСМ" (RA.RU.311474)	РСТ	УДТ-40 УДТ-20 УДТ-RF (UDT-RF)	11	1	0	10	0	11	0	10
ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222)	РСТ	УДТ-40 УДТ-RF Толщиномер ультразвуковой серии УДТ модификация УДТ-40	3	2	0	3	0	3	0	3
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380)	РСТ	УДТ УДТ-40 УДТ-08 УДТ-08 (UDT-08)	7		0	7	1	7	0	7
ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466)	РСТ	УДТ-40 УДТ-20 УДТ	12		0	10	0	12	0	10
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275)	РСТ	УДТ УДТ-40	8		0	6	0	8	0	6
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429)	РСТ	УДТ-40 УДТ-08 Толщиномер ультразвуковой УДТ-08 UDT-RF Толщиномер ультразвуковой УДТ-40 УДТ-20	13	1	0	12	2	12	0	11
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	модификация УДТ-20 (UDT-20) модификация УДТ-40 (UDT-40) УДТ-40 УДТ-40 (UDT-40) УДТ-20 (UDT-20) УДТ-40 (UDT-40) УДТ-40 (UDT-40) УДТ-08 (UDT-08) модификация УДТ-08 (UDT-08)	37	2	0	37	1	22	0	22
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391)	РСТ	УДТ, мод. УДТ-20 (UDT-20) УДТ, мод. УДТ-40 (UDT-40) УДТ-20 (UDT-20) мод. УДТ-40 (UDT-40)	21	1	0	19	0	21	0	19
Дальневосточный филиал ФГУП "ВНИИФТРИ" (75)	РСТ	УДТ-40 УДТ-08	8	1	0	7	0	5	0	5
ООО "АЗ-И" (RA.RU.312199)		Толщиномер ультразвуковой УДТ мод. УДТ-08 (UDT-08) Толщиномер ультразвуковой УДТ мод. УДТ-40 (UDT-40) Толщиномер ультразвуковой УДТ мод. УДТ-RF (UDT-RF) Толщиномер ультразвуковой УДТ мод. УДТ-20 (UDT-20) УДТ-08 (UDT-08) УДТ-20 (UDT-20) УДТ-40 (UDT-40) УДТ-RF (UDT-RF)	217	37	0	213	0	135	0	135
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348)	РСТ	УДТ-40 (UDT-40)	1		0	1	0	1	0	1
ООО "НВП "КРОПУС" (РОСС RU.0001.310405)		УДТ-08 УДТ-40 УДТ-20 UDT-RF UDТ-08 UDТ-RF УДТ-RF UDT RF УДТ- RF УДТ- 08	1195	183	1020	107	0	1033	965	57
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391)	РСТ	УДТ, мод. УДТ-40 (UDT-40) УДТ, мод. УДТ-20 (UDT-20)	2		0	0	0	0	0	0
ФБУ "УРАЛТЕСТ" (RA.RU.311249)	РСТ	УДТ, мод. УДТ-40 (UDT-40)	1		0	0	0	0	0	0
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275)	РСТ	УДТ	1		0	0	0	0	0	0
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939)			2		0	0	0	0	0	0
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251)	РСТ	УДТ-40	1		0	0	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	УДТ, мод. УДТ-40 УДТ, мод. УДТ-40 (UDT-40)	3		0	0	0	0	0	0
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	УДТ-40	1		0	0	0	0	0	0
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348)	РСТ	УДТ, УДТ-40 (UDT-40)	1		0	0	0	0	0	0
ООО "АНК" (RA.RU.310566)		УДТ-20 (UDT-20) УДТ-RF УДТ-40 (UDT-40) УДТ-RF (UDT-RF)	10		0	0	0	0	0	0
ФБУ «Тюменский ЦСМ» (RA.RU.311494)	РСТ	УДТ	1		0	0	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	УДТ-40 УДТ - 08 UDT-40 UDT-20 Нет модификации	31	7	0	31	1	17	0	17
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		UDT-RF PRO УДТ-20 UDT-40 UDT-RF УДТ-RF УДТ-40 УДТ УДТ-08 нет модификации	24	4	0	24	0	22	0	22
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504)	РСТ	УДТ-20	10	1	0	10	0	1	0	1
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503)	РСТ	УДТ УДТ-08	9		0	9	0	9	0	9
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475)	РСТ	УДТ-40	4	2	0	4	0	4	0	4
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469)	РСТ	УДТ-20 УДТ-08	5	2	0	5	0	5	0	5
АО "ЧТПЗ" (1816)		УДТ-40	1		0	1	0	1	0	1
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	УДТ-08 (UDT-08) УДТ-20 (UDT-20) УДТ-40 (UDT-40)	27	9	0	27	2	22	0	22
ООО "ГЕОМЕТРОЛОГИЯ" (RA.RU.314441)		УДТ-08 УДТ-20 УДТ-RF	6	1	0	6	0	6	0	6
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501)		UDT-20 УДТ-40	3	3	0	3	0	2	0	2
ООО "ТЕСТИНТЕХ" (RA.RU.312099)		модификация УДТ-40	1		0	1	0	1	0	1
ФБУ "КОМИ ЦСМ" (RA.RU.311490)	РСТ	Толщиномер ультразвуковой серии УДТ (модификация УДТ-20)	1		0	1	0	0	0	0
ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498)	РСТ	УДТ-20 мод. УДТ-20	7		0	7	1	7	0	7
АО "ПНТЗ" (RA.RU.312654)		УДТ-40	1		0	1	0	1	0	1
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387)	РСТ	УДТ-40 УДТ-08	2	1	0	2	0	2	0	2
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486)	РСТ	мод. УДТ-08 (UDT-08)	1	1	0	1	0	1	0	1
ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501)	РСТ	УДТ-20	2		0	2	0	2	0	2
ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489)	РСТ	УДТ-20	20		0	20	0	20	0	20

Стоимость поверки Толщиномеры ультразвуковые (УДТ)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Белгородский ЦСМ Белгородская область	4488	4926
ФБУ Владимирский ЦСМ Владимирская область	1394	4926
ФБУ Владимирский ЦСМ Владимирская область	4533	4926
ФБУ Волгоградский ЦСМ Волгоградская область	4208	4926
ФБУ Иркутский ЦСМ Иркутская область	3644	4926

Программное обеспечение

В толщиномерах установлено программное обеспечение, которое выполняет функции управления, сбора и обработки данных и визуализации результатов измерений.

Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО приведены в таблице 2.

Уровень защиты программного обеспечения толщиномеров соответствует уровню «низкий » в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

УДТ-08

(UDT-08)

УДТ-10

(UDT-10)

УДТ-20

(UDT-20)

УДТ-40

(UDT-40)

УДТ-RF (UDT-RF)

Номер версии (идентификационный номер) ПО

V1.00.1.00

и выше

V1.00.1.00

и выше

V1.00.1.00

и выше

V1.00.1.00

и выше

V1.00.1.00

и выше

Знак утверждения типа

наносится на шильдик на задней панели электронного блока толщиномера и на титульный лист руководства по эксплуатации методом печати.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым серии УДТ

ТУ 4276-08-33044610-16 Толщиномеры ультразвуковые серии УДТ. Технические условия

Поверка

осуществляется по документу МП № 203-22-2016 с изменением № 1 «Толщиномеры ультразвуковые серии УДТ. Методика поверки», утвержденному ФГУП «ВНИИМС » 17 мая 2019 г.

Основное средство поверки:

- комплект образцовых ультразвуковых мер КМТ176М-1 (Рег . № 6578-78).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Изготовитель

Общество с ограниченной ответственностью «Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)
ИНН 5031000948
Адрес: 142400, Московская область, г. Ногинск, ул. Климова, д.50Б.
Телефон/факс: +7 (496) 515-50-56, +7 (496) 515-83-89
Web-сайт: www.kropus.ru
E-mail: sales@kropus.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Принцип действия толщиномеров основан на эхо-импульсном и теневом методах неразрушающего контроля.

Генератор импульсов возбуждения (зондирующих импульсов) толщиномеров формирует радиоимпульс с регулируемой длительностью и частотой, который поступает на излучающую УЗК пластину преобразователя. Передающая пластина преобразователя излучает импульс УЗК в направлении наружной поверхности изделия, толщину которого нужно измерить. Ультразвуковые колебания отражаются от границы раздела сред с разными акустическими сопротивлениями.

Отраженный от внутренней грани объекта контроля сигнал принимается, усиливается, преобразуется в цифровую форму, обрабатывается микропроцессором и отображается на индикаторе в виде А или В-скана. Результаты измерений выводятся на дисплее прибора в цифровом виде.

Толщиномеры состоят из электронного блока и подключенного к нему ультразвукового преобразователя.

Толщиномеры выпускаются в пяти модификациях: УДТ-RF (UDT-RF) рис. 1а), УДТ-08 (UDT-08) рис. 1 б), УДТ-10 (UDT-10) рис. 1 в), УДТ-20 (UDT-20) рис. 1 г), УДТ-40 (UDT-40) рис. 1 д). Каждая модификация может быть изготовлена в 2-х исполнениях: в стандартном и компактном.

Толщиномеры отличаются друг от друга наличием (или отсутствием) режимов А-скан и Б-скан, памятью результатов измерений (таблица 1) и габаритными размерами.

Таблица 1.

	УДТ-RF (UDT-RF)	УДТ-08 (UDT-08)	УДТ-10 (UDT-10)	УДТ-20 (UDT-20)	УДТ-40 (UDT-40)
Память результатов, шт.	-	100	100	200	200
Режим А-скана	Нет	Нет	Нет	^Да	^Да
Память А-сканов	-	-	-	200	200
Режим Б-скана	Нет	Нет	^Да	^Да	^Да
Память Б-сканов	-	-	100	200	200

Общий вид толщиномеров представлен на рисунке 1.

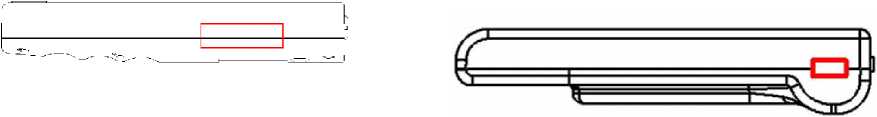

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Внешний вид. Толщиномеры ультразвуковые (УДТ), http://oei-analitika.ru

а) УДТ-RF (UDT-RF)

б)УДТ-08 (UDT-08)

КДОРид

г) УДТ-20 (UDT-20)

в)УДТ-10 (UDT-10)

д) УДТ-40 (UDT-40)

Рисунок 1 - Общий вид толщиномеров ультразвуковых серии УДТ

а) компактное исполнение

б) стандартное исполнение Рисунок 2 - Схема пломбировки от несанкционированного доступа

Таблица 5 -

Наименование	Обозначение	Количество
Блок электронный	-	1 шт.
Блок питания от сети 220 В, 50 Гц с выходным напряжением 15 В, 1,5 А	-	1 шт.
Преобразователи ультразвуковые¹-*	-	1 шт.
Кабель подключения преобразователя	-	1 шт.
Кабель подключения к ПК	-	1 шт.
Программное обеспечение для вывода информации на ПК	-	1 шт.
Сумка (кейс) для транспортировки и хранения прибора	-	1 шт.
Руководство по эксплуатации	УДТ.00.00.00.00 РЭ	1 экз.
Методика поверки	МП № 203-22-2016 с изменением № 1	1 экз.
¹⁾ Количество и тип преобразователей зависят от заказа потребителя

Таблица 3 - Метрологические характеристики

Параметр		УДТ-08 (UDT-08)	УДТ-10 (UDT-10)	УДТ-20 УДТ-40 (UDT-20) (UDT-40)	УДТ-RF (UDT-RF)
Диапазон измерений толщины по стали 40Х13, мм	SC2512; SF2512 (П111-2,5-К12)			от 15,0 до 300,0
	SC5006, SX5006 (П111-5,0-К6)			от 5,0 до 70,0
	SC5012, SF5012 (П111-5,0-К12)			от 10,0 до 200,0
	SC1006, SX1006 (П111-10,0-К6)			от 5,0 до 30,0
	DF5006/ DT5006 (П112-5-6/2)			от 0,8 до 30,0
	DF5012; DTB5012, DTT5012 (П112-5-12/2, П112-5-12/2-Т)	от 2,0 до 300,0
	DF2512; DTB2512, DPr2512 (П112-2,5- 12/2, П112-2,5-12/2-Т)	от 2,0 до 200,0
	DF1220 (П112-1,25-20/ 2)	от 5,0 до 300,0
	DT1004 (П112-10-4/2)	от 0,5 до 20,0
	DT1006; DF1006 (П112- 10-6/2, П112-10-6/2М, П112-10-6/2-Т)	от 0,7 до 30,0
	DT1044; DTB1044 (П112-10-4х4)	от 0,8 до 50,0
	DTC1023	-	-	от 0,4 до 5,0	-
Пределы допускаемой абсолютной погрешности измерений толщины, мм		±(0,1+0,01-dx)		±(0,01+0,01-dx)	±(0,1+0,01-dx)
		где d_x - измеренное значение толщины, мм
Диапазон установки значений скорости распространения УЗК, м/с		от 1000 до 9999

Таблица 4 - Основные технические характеристики

Параметр

УДТ-08 УДТ-10 УДТ-20 УДТ-40 УДТ-RF (UDT-08) (UDT-10) (UDT-20) (UDT-40) (UDT-RF)

Питание:

• Компактное исполнение

- аккумуляторный блок
- внешний блок питания от сети переменного тока, с выходным напряжением, В

• Стандартное исполнение

- аккумуляторный блок
- внешний блок питания от сети переменного тока, с выходным напряжением, В

Li-ion 3,7 В, 1800 мАч

Li-Pol 11,1 В, 5000 мАч

Габаритные размеры, мм, не более

• Компактное исполнение

- длина
- ширина
- высота

• Стандартное исполнение

- длина
- ширина
- высота

151

206

161

Масса толщиномера, кг, не более

• Компактное исполнение
• Стандартное исполнение

0,36

1,0

Диапазон рабочих температур, °С

от -10 до +50

Техническая поддержка
