Номер по Госреестру СИ: 69488-17
69488-17 Преобразователи термоэлектрические
(Rosemount 0185)
Назначение средства измерений:
Преобразователи термоэлектрические Rosemount 0185 (далее - ПТ) предназначены для измерений температуры сред, не агрессивных к материалу защитной арматуры.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на табличку ПТ способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим Rosemount 0185ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. Техническая документация изготовителя «Emerson Process Management GmbH&Co. OHG», Германия.
Изготовитель
“Emerson Process Management GmbH&Co. OHG”, Германия Адрес: Argelsrieder Feld 3, D-82234, Wessling Телефон: +49 (0) 8153 939 - 0, факс: +49 (0) 8153 939 - 172Web-сайт: www.EmersonProcess.de
Производственная площадка:
Beijing Rosemount Far East Instrument Co. Ltd., Китай
Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600
Испытательный центр
Общество с ограниченной ответственностью "ПРОММАШ ТЕСТ" (ООО "ПРОММАШТЕСТ")Адрес: 117246, г. Москва, Научный проезд, д.8, стр.1, пом. XIX, комн. № 14-17 Телефон: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Принцип действия основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи ПТ при разности температур между его рабочим и свободными концами. ПТ обеспечивают преобразование измеряемой температуры в изменение ТЭДС.
ПТ состоят из измерительной вставки, внутри которой размещен один или два чувствительных элемента, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.
По способу контакта с измеряемой средой ПТ соответствуют погружаемому исполнению, по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде - герметичные.
Взрывобезопасные исполнения ПТ соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность ПТ обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки «d», искробезопасная электрическая цепь «i», защитой от воспламенения пыли «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных газовых средах.
ПТ различаются по области применения и по конструктивному исполнению защитной арматуры.
Общий вид ПТ представлен на рисунке 1.

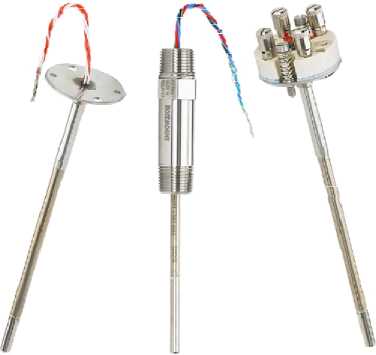

Рисунок 1 - Преобразователи термоэлектрические Rosemount 0185
Программное обеспечение отсутствует.
Таблица 3 - Комплектность ПТ
Наименование |
Обозначение |
Количество |
Преобразователь термоэлектрический |
Rosemount 0185 |
1 шт. |
Руководство по эксплуатации 1) |
12.5312.000.00 РЭ |
1 экз. |
Лист технических данных 2) |
00825-0207-2654 |
1 экз. |
Паспорт |
1 экз. | |
Примечание: 1) - на 10 шт. ПТ и меньшее количество при поставке в один адрес; 2) - по требованию заказчика. |
Лист № 4 Всего листов 4 Основные средства поверки приведены в таблице 4.
Таблица 4
Наименование и тип средства поверки |
Основные метрологические характеристики |
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 |
Диапазон измерений тепмературы от -200 до +450 °С, ПГ=±0,02°С, 2-й разряд, номер в Госреестре 65421-16 |
Преобразователь термоэлектрический платинородий-платиновый эталонный типа П^Ю |
Диапазон измерения температуры от +300 до +1200 °С, 1-й разряд, номер в Госреестре 1442-00 |
Измеритель температуры двухканальный прецизионный МИТ 2.05 |
Диапазон измерений от -300 до +300 мВ, ПГ=±(0,002+10-4^и*) мВ, номер в Госреестре 2993305 |
* где U - измеряемое напряжение |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ПТ.
Таблица 1 - Метрологические характеристики
Наименование характеристик |
Значение характеристик |
Диапазон измерения температур для ПТ с НСХ, °С: | |
- J |
от -40 до +750 |
- K |
от -40 до +1000 |
- N |
от -40 до +1000 |
Класс допуска |
1 |
Пределы допускаемых отклонений от НСХ чувствительного элемента ПТ в диапазоне измерений, °С: | |
- J |
± 1,5 (от -40 до +375 включ.); ± 0,0041 (св. +375 до +750 включ.). |
- K |
± 1,5 (от -40 до +375 включ.); ± 0,0041 (св. +375 до +1000 включ.). |
- N |
± 1,5 (от -40 до +375 включ.); ± 0,0041 (св. +375 до +1000 включ.). |
Таблица 2 - Основные технические характеристики
Наименование характеристик |
Значение характеристик |
Температура окружающей среды, °С |
от -60 до +85 |
Максимальная влажность окружающего воздуха при температуре +35 °С, % |
99 |
Показатель тепловой инерции, с, не более |
9 |
Электрическое сопротивление изоляции между термоэлектродами и металлической частью защитной арматуры при температуре от +18 до +28°С и относительной влажности от 30 до 80 %, МОм, не менее |
1000 |
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931 |
группа FX |
Степень защиты от воды и пыли |
IP54, IP65, IP66, IP68 |
Диапазон температур при транспортировании, °С |
от -50 до +50 |
Максимальная влажность окружающего воздуха в транспортной таре при температуре +35 °С, % |
98 |
Габаритные размеры, мм, не более Длина измерительной вставки Диаметр монтажной части измерительной вставки Габаритные размеры корпуса, ширина х высота |
10000 6,2 130x130 |
Масса, кг, не более |
10 |
Маркировка взрывозащиты |
0Ех ia IIC Т5, Т6 Ga X, Ga/Gb Ех ia IIC Т6 Х, 1Ех ia IIC Т6 Gb X, 1Ex d IIC T6...T1 Gb X, 1Ex db IIC T6...T1 Gb X, Ех tb IIIC Т130°С Db X |
Вероятность безотказной работы за 2000 ч, не менее |
0,8 |
Средний срок службы, лет, не менее (при работе на верхнем пределе измерений рабочего диапазона температур) |
15 |
