Наименование

Кол-во

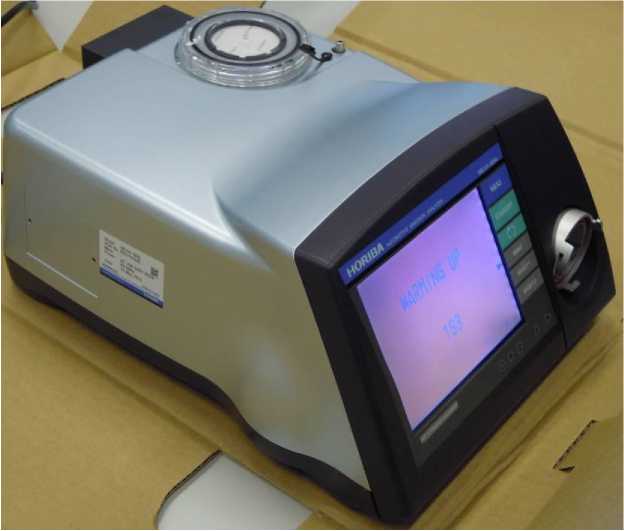

Газоанализатор MEXA-584L

1 шт.

В лагоотделитель

1 шт.

Трубка для отбора проб

1 шт.

Зонд в сборе (держатель)

1 шт.

Фильтр предварительной очистки для зонда (держатель)

1 шт.

Крышка зонда для проверки на герметичность

1 шт.

Пылевой фильтр для нулевого газа (держатель)

1 шт.

Сетчатый фильтр для защиты насоса со стороны дренажной линии (держатель)

1 шт.

Комплект фильтрующих элементов

1 шт.

Шланговый зажим

1 шт.

Заземляющий кабель

1 шт.

Чехол для хранения

1 шт.

Датчик О₂

1 шт. ¹⁾

Датчик NO

1 шт. ¹⁾

Тахометр с температурным датчиком

1 шт. ¹⁾

Тахометр

1 шт. ¹⁾

Датчик температуры масла

1 шт. ¹⁾

Принтер

1 шт. ¹⁾

Кабель RS-232

1 шт. ⁷

Силовой кабель

1 шт. ¹⁾

Плата аналоговых выходов

1 шт. ¹⁾

Аналоговый кабель

1 шт. ¹⁾

Программное обеспечение «MEXA-584L Communication Software»

1 шт. ¹⁾

Дополнительный зонд

1 шт. ¹⁾

Дополнительный влагоотделитель

1 шт. ¹⁾

Руководство по эксплуатации

1 экз.

Методика поверки МП-242-2125-2017

1 экз.

Примечание - ¹⁾ поставляется по отдельному заказу.

Измеряемая величина

Диапазон показаний измеряемой величины

Диапазон измерений измеряемой величины

Пределы допускаемой погрешности ¹⁾

абсолютной

относи

тельной, %

приведенной к верхнему пределу диапазона измерений, %

Объемная доля оксида углерода (СО), %

От 0 до 10,00

От 0 до 0,60 включ.

Св. 0,60 до 10,00

±0,03

±5

Объемная доля углеводородов (CH) в пересчете на гексан, млн^-1

От 0 до 10000

От 0 до 200 включ.

Св. 200 до 10000

±10

±5

-

От 0 до 20000^й

От 0 до 200 включ.

Св. 200 до 20000

±10

±5

Измеряемая

величина

Диапазон показаний измеряемой величины

Диапазон измерений измеряемой величины

Пределы допускаемой погрешности ¹⁾

абсолютной

относительной, %

приведенной к верхнему пределу диапазона измерений, %

Объемная доля диоксида углерода (СО2), %

От 0 до 20,0

От 0,0 до 10,0 включ.

Св. 10,0 до 20,0

±0,5

±5

Объемная доля кислорода (О₂), % ²⁾

От 0 до 25,0

От 0,0 до 2,0 включ.

Св. 2,0 до 25,0

±0,1

±5

Объемная доля оксида азота _{(NO), млн}^{-1 2)}

От 0 до 5000

От 0 до 500 включ. Св. 500 до 4000 включ.

Св.4000 до 5000 включ.

±25

±5

±8

Частота вращения коленчатого вала, об/мин ²⁾

От 0 до 9990

От 200 до 6000

±2,5

Температура масла, °С ²⁾

От 0 до 150

От 0 до 150

±2

-

-

Примечания:

• ¹⁾ Пределы допускаемой относительной погрешности для газоаналитических измерительных каналов установлены при условии соблюдения требований эксплуатационных документов:

• - изменение температуры окружающей среды за период времени выполнения измерений составляет не более 5 ^оС;

• - в случаях изменения температуры более чем на 5°С выполняют повторную настройку нулевых показаний и чувствительности.

• ²⁾ - отсутствуют в стандартной комплектации газоанализатора, возможны по дополнительному заказу.

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализатора по измерительным каналам объемной доли компонентов, в долях от предела допускаемой погрешности

0,5

Предел допускаемого изменения показаний газоанализатора по газоаналитическим измерительным каналам за 4 ч непрерывной работы, в долях от пределов допускаемой погрешности

±1,0

Время прогрева газоанализатора, мин, не более

5

Предел допускаемого времени установления показаний Т0,95, с: для каналов СО, СН, СО2

для канала О2

для канала NO

15

15

40

Диапазон показаний коэффициента избытка воздуха (!)

От 0,000 до 9,999

Диапазон показаний стехиометрического соотношения воздуха и топлива (AFR)

От 10,0 до 30,0

Наименование характеристики

Значение

Номинальная цена единицы наименьшего разряда показаний: для каналов СО, О2

для канала CH, диапазон измерений от 0 до 10000 млн^-1

• - в диапазоне показаний от 0 до 2000 млн^-1 включ.

• - в диапазоне св. 2000 до 10000 млн^-1

для канала CH, диапазон измерений от 0 до 20000 млн^-1

• - в диапазоне показаний от 0 до 4000 млн^-1 включ.

• - в диапазоне св. 4000 до 20000 млн^-1 для канала СО2

для канала NO

для канала частоты вращения

для канала температуры масла стехиометрическое соотношение воздуха и топлива (AFR) коэффициент избытка воздуха (!)

0,01 %

-1

• 1 млн

_{10 млн}^-1

-1

• 2 млн

_{20 млн}^-1

0,02 %

-1

1 млн

10 об/мин

1° С

0,1

0,001

Интервал времени непрерывной работы без корректировки нулевых показаний (корректировка нулевых показаний осуществляется автоматически по чистому атмосферному воздуху), мин

30

Наименование характеристики

Значение

Номинальное значение расхода пробы, обеспечиваемое встроенным побудителем расхода, дм³/мин

4,0

Электрическое питание от сети переменного тока частотой от 50 до 60 Гц напряжением, В

От 100 до 240

Электрическая мощность, потребляемая газоанализатором, В •А, не более

90

Габаритные размеры газоанализаторов (без дополнительных устройств), мм, не более:

- длина

357

- ширина

260

- высота

157

Масса газоанализаторов (без дополнительных устройств), кг, не более

4,0

Средний срок службы, лет

8

Средняя наработка на отказ, ч

10 000

Условия эксплуатации:

_° 1) температура окружающей среды, ^°С

от 0 до 45

относительная влажность воздуха (без конденсации влаги) при температуре 35°С, %

до 90

атмосферное давление, кПа

Примечание - ¹⁾ допускаемое изменение температуры за период времени

от 80 до 106

выполнения измерений не более 5 ^оС.
