Номер по Госреестру СИ: 69111-17
69111-17 Анализаторы удельной поверхности и пористости адсорбционные
(Gemini)
Назначение средства измерений:
Анализаторы удельной поверхности и пористости адсорбционные Gemini (далее -анализаторы) предназначены для измерений удельной поверхности, удельного объёма и диаметра пор дисперсных и пористых материалов газовым объёмным методом с использованием физически сорбирующихся газов.
Внешний вид.
Анализаторы удельной поверхности и пористости адсорбционные
Рисунок № 1
Программное обеспечение
Анализатор оснащён программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений. Данные по каждому исследуемому образцу вычисляются автоматически и выводятся на печать как в табличной, так и в графической форме.
Уровень защиты программного обеспечения «высокий» в соответствии с P 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Gemini |
Номер версии (идентификационный номер) ПО |
не ниже V 1.xx |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам удельной поверхности и пористости адсорбционным Gemini
Техническая документация фирмы-изготовителя «Micromeritics Instrument Corporation», США.
Поверка
Поверкаосуществляется по документу МП 103-251-2017 «ГСИ. Анализаторы удельной поверхности и пористости адсорбционные Gemini. Методика поверки», утверждённому ФГУП «УНИИМ» 31.07.2017 г.
Основные средства поверки:
-
- стандартный образец сорбционных свойств нанопористого оксида алюминия (Al2O3 СО УНИИМ) ГСО 10449-2014 со следующими метрологическими характеристиками:
-
- интервал аттестованных значений удельной поверхности от 100 до 300 м2/г, границы относительной погрешности аттестованного значения ±2,0 %;
-
- интервал аттестованных значений удельного объёма пор от 0,2 до 1,0 см3/г, границы допускаемых значений относительной погрешности аттестованного значения ±3,0 %;
-
- интервал аттестованных значений среднего диаметра пор от 5 до 20 нм, границы допускаемых значений относительной погрешности аттестованного значения ±3,0 %.
-
- стандартный образец удельной поверхности кварцевого песка (QSiO2 СО УНИИМ) ГСО 10900-2017 со следующими метрологическими характеристиками:
-
- интервал аттестованных значений удельной поверхности от 0,2 до 1,0 м2/г, границы относительной погрешности аттестованного значения ±3,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на панель анализатора в соответствии с рисунком 1.
Изготовитель
Фирма «Micromeritics Instrument Corporation», США Адрес: 4356 Communications Dr., Norcross, GA 30093-901, U.S.A.
Телефон: 770-662-3633, факс: 770-662-3696
W eb-сайт: http://www.micromeritics.com
Заявитель
Общество с ограниченной ответственностью «СИ-ЛАБ» (ООО «СИ-ЛАБ») ИНН 7709604206
Адрес: 107150, г. Москва, ул. Бойцовая, д. 27, офис 217 Телефон: (495) 739-58-55, факс: (495) 739-58-56
E-mail: info@sy-lab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
Web-сайт: uniim.ru
E-mail: uniim@uniim.ru
Принцип действия анализаторов удельной поверхности и пористости адсорбционных Gemini основан на адсорбции и десорбции газов на внешней и внутренней поверхностях (в порах) исследуемых образцов дисперсных и пористых веществ и материалов, таких как адсорбенты, катализаторы, носители катализаторов, высокодисперсные металлические и керамические порошки и другие наноматериалы. В анализаторах используется статический объёмный метод анализа с адаптированной скоростью, то есть скорость поступления газа к образцу определяется максимальной скоростью, при которой образец может адсорбировать его. Исследуемый образец перед проведением измерений помещают в порт предварительной подготовки и дегазируют при температуре до 400 °С в потоке инертного газа или в вакууме. Затем пробирку с образцом устанавливают на измерительный порт, охлаждают до минус 196 °С и заполняют сорбирующимся газом, в качестве которого используют азот, аргон, диоксид углерода и т.д. Молекулы газа адсорбируются на поверхности анализируемого вещества, и при адсорбции концентрация молекул в газе уменьшается и, соответственно, давление газа снижается. По изменению давления с момента заполнения и после наступления равновесия (при фиксированной температуре) определяется объём поглощённого (адсорбированного) газа. Затем давление увеличивают согласно заданной программе эксперимента и фиксируют следующее равновесное давление. На основании полученных значений (относительное падение давления в результате адсорбции, объём поглощённого газа) - изотерм адсорбции и десорбции -рассчитываются следующие характеристики: удельная поверхность по методам Лэнгмюра и БЭТ (Брунауэра, Эммета и Теллера), удельный объём пор и средний размер (диаметр) пор.
Анализаторы удельной поверхности и пористости адсорбционные Gemini состоят из измерительного блока, системы измерения давления и температуры газа, станции подготовки образцов (дегазации), вакуумного насоса и блока электроники со встроенным микропроцессором.
Анализаторы удельной поверхности и пористости адсорбционные Gemini выпускаются в трёх модификациях: Gemini 2390а, Gemini 2390p и Gemini 2390t, которые отличаются датчиками давления, конструкцией измерительного блока и назначением:
-
- Gemini 2390a имеет сосуд Дьюара объёмом 600 см3 и может использоваться для измерений удельной поверхности и удельного объёма пор;
-
- Gemini 2390p имеет сосуд Дьюара объёмом 600 см3, датчик давления насыщения (трубка P0) и позволяет проводить измерения удельной поверхности, удельного объёма пор, а также диаметра пор по адсорбционной ветви изотермы;
-
- Gemini 2390t имеет сосуд Дьюара объёмом 2,75 дм3, датчик давления насыщения P0 и благодаря увеличенному объёму сосуда Дьюара позволяет измерять диаметр пор как по адсорбционной, так и по десорбционной ветви изотермы.

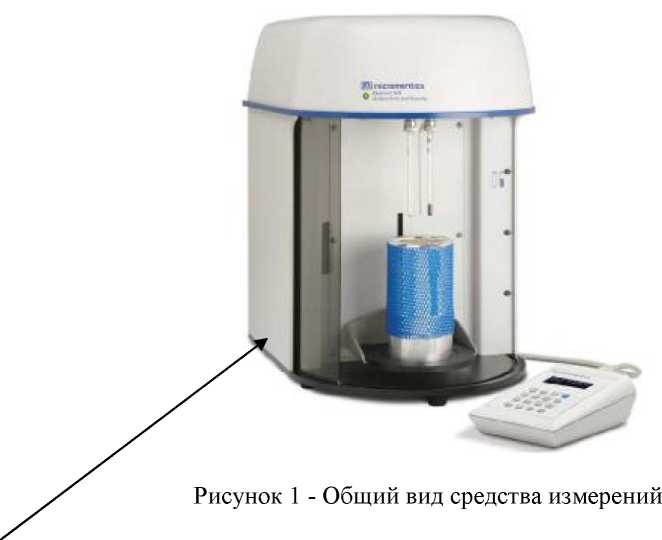

Общий вид анализатора представлен на рисунке 1, обозначение места нанесения знака поверки представлено на рисунке 1.
Пломбирование анализаторов удельной поверхности и пористости адсорбционных Gemini не предусмотрено.
Место нанесения знака поверки
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений удельной поверхности, м2/г |
от 0,01 до 4000 |
Пределы допускаемой относительной погрешности измерений удельной поверхности, %, для поддиапазонов: от 0,01 до 0,1 м2/г включ. |
±40 |
св. 0,1 до 4000 м2/г включ. |
±5,0 |
Диапазон измерений диаметра пор, нм |
от 2 до 100 |
Пределы допускаемой относительной погрешности |
±7,0 |
измерений диаметра пор, % | |
Диапазон показаний диаметра пор, нм |
от 2 до 400 |
Диапазон измерений удельного объёма пор, см3/г |
от 440"4 до 2,00 |
Пределы допускаемой относительной погрешности измерений удельного объёма пор, %, для поддиапазонов: от 4И0’4 до 2-10-3 см3/г включ. |
±10 |
св. 2И0’3 до 2,00 см3/г включ. |
±5,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50/60 |
Потребляемая мощность, В • А, не более |
150 |
Габаритные размеры средства измерений, мм, не более - высота | |
- для модификаций Gemini 2390a и 2390p |
580 |
- для модификаций Gemini 2390t |
740 |
- ширина |
400 |
- длина |
510 |
Масса, кг, не более | |
- для модификаций Gemini 2390a и 2390p |
32 |
- для модификаций Gemini 2390t |
34 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +35 |
- относительная влажность, % |
от 20 до 80 |
